超音波流量計 S-Flow

簡単設置・省スペースを実現する
小型超音波流量計
形式:FSZ

小口径配管の流量計測に対応が可能で、末端の配管までの更なる省エネの実現を支援します。

  • 配管工事が不要なクランプオン式。ねじを締めるだけの簡単設置。

  • 検出器と変換器の一体構造で、変換器の設置場所が不要

  • 内蔵の配管表面温度センサ(オプション)とRS-485 通信により、流量と温度の同時監視が可能。

機器構成

検出器と変換器が一体構造のため、機器構成が簡略化

機器構成

特長

測定原理

本体のローダポートから接続,またはオプションのRS485通信から接続します。

独自のデジタル信号処理による流量測定(伝搬時間差方式)
配管の外側に取り付けたセンサにより、上流側と下流側から斜めに超音波パルスを伝搬させ、流れにより生じる時間差を検出して流量を測定します。

設置の手間と工事費が軽減

クランプオン式のため配管を切らずに設置が可能
クランプオン式のため配管を切らずに設置が可能
クランプオン式のため配管を切らずに設置が可能

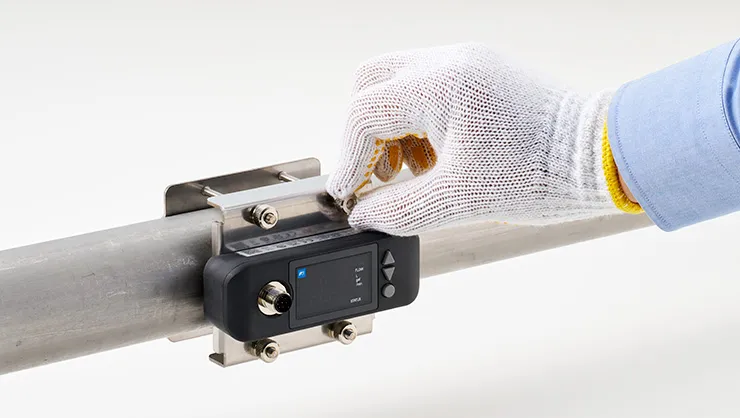

ドライバ1本で簡単に設置が可能

設定が容易で納入調整が不要

3点のボタン操作のみで設定が可能。4項目の設定で電源投入後すぐに測定を開始できます。

ボタン操作
設定項目

センサにグリスの塗布が不要

グリスを塗布する必要がなく、設置が容易です。

流量値が見やすいLED表示

2段でも見やすいLED表示。前面にファンクションキーを採用し、操作も容易に行えます。

変換器と検出器の一体化による小型設計

変換器と検出器の機能を一体化し、コンパクトな外形寸法を実現。
従来の変換器(形式:FLR)から体積比で約76%サイズダウンしました。

密接した配管や装置内への設置が可能

小型であり、密接した配管や装置内などのスペースに制限のある場所でも設置が可能です。

RS-485 通信を標準搭載

RS-485 通信により、瞬時流量・積算流量・温度などの同時出力が可能です。
また、ローダソフトの使用でパラメータの設定も可能です。

RS-485通信を標準搭載イメージ図

(※)PCと接続の場合は、RS-485⇔RS-232CもしくはUSBの変換器が必要です。

主な仕様

(詳細な仕様については仕様書で確認をお願いします)

超音波流量計 一覧

超音波流量計(S-Flow)FSZ形

小口径配管へ流れている液体流量をクランプオン式で測定。 軽量・コンパクト、簡単取付、らくらく設定で導入のしやすさを追求しています。

  • # 軽量・コンパクト手のひらサイズ
  • # 簡単取付 ドライバ1本
  • # らくらく設定 4項目の設定
  • # 適用配管口径 φ8~32mm
蒸気用超音波流量計FSJ形

飽和蒸気流量をクランプオン式で、±3% of rate の高精度で測定。 配管工事が不要のため、蒸気ラインを止めずに設置が可能です。

  • # 高精度 ±3% of rate
  • # アナログ、接点出力
  • # 適用配管口径 φ50mm, 65mm, 100mm
  • # 質量流量換算
スプール形超音波流量計FST形

検出部に取付けた3対のセンサにより、様々な液体流量を±0.2% of rateの高精度で測定。
国際防爆認証を取得している防爆形も用意。

  • # 高精度 ±0.2% of rate
  • # アナログ、パルス、警報出力
  • # 適用配管口径 φ50mm, 80mm, 100mm
  • # RS-485通信、HART(防爆形のみ)(オプション)
ポータブル形超音波流量計(Portaflow-C)FSC形

配管内へ流れている液体流量を非接触で高精度測定します。ハンディタイプなのでフィールド各点の流量測定に最適です。

  • # バッテリ駆動 12時間
  • # SDカードへ測定データ保存
  • # 管内流速分布測定(オプション)
  • # プリンタ付き(オプション)
超音波流量計(TIME DELTA-C)FSV形

配管内へ流れている液体流量を非接触で高精度測定します。φ13~6000mmの配管口径に適用できます。

  • # 精度 1.0% of rate
  • # アナログ、パルス、警報出力
  • # 適用配管口径 φ13~6000mm
  • # RS-485通信(オプション)
超音波流量計(機能拡張タイプ)FSV形

配管内へ流れている液体流量を非接触で高精度測定します。消費熱量演算、2系統配管測定、1配管2測線測定が可能です。

  • # 冷暖房施設等の消費熱量演算
  • # 2系統配管測定平均値, 合計, 差演算
  • # 1配管2測線測定
  • # RS-485配信(オプション)
超音波流量計(M-Flow PW)FLR形

配管内へ流れている液体流量を非接触で測定します。φ25~1200mmの配管口径に適用できる小形サイズの変換器です。

  • # 精度 1.5% of rate
  • # 前面140×130mm 小形サイズ
  • # 適用配管口径 φ25~1200mm
  • # RS-485通信(オプション)
空気用超音波流量計FWD形

配管内へ流れている空気流量を測定します。配管口径はφ25~φ200mmまで適用できます。

  • # 圧力損失がゼロ
  • # 電池駆動(約10年)またはDC24V
  • # ノルマル換算標準装備
  • # 正逆流量測定
