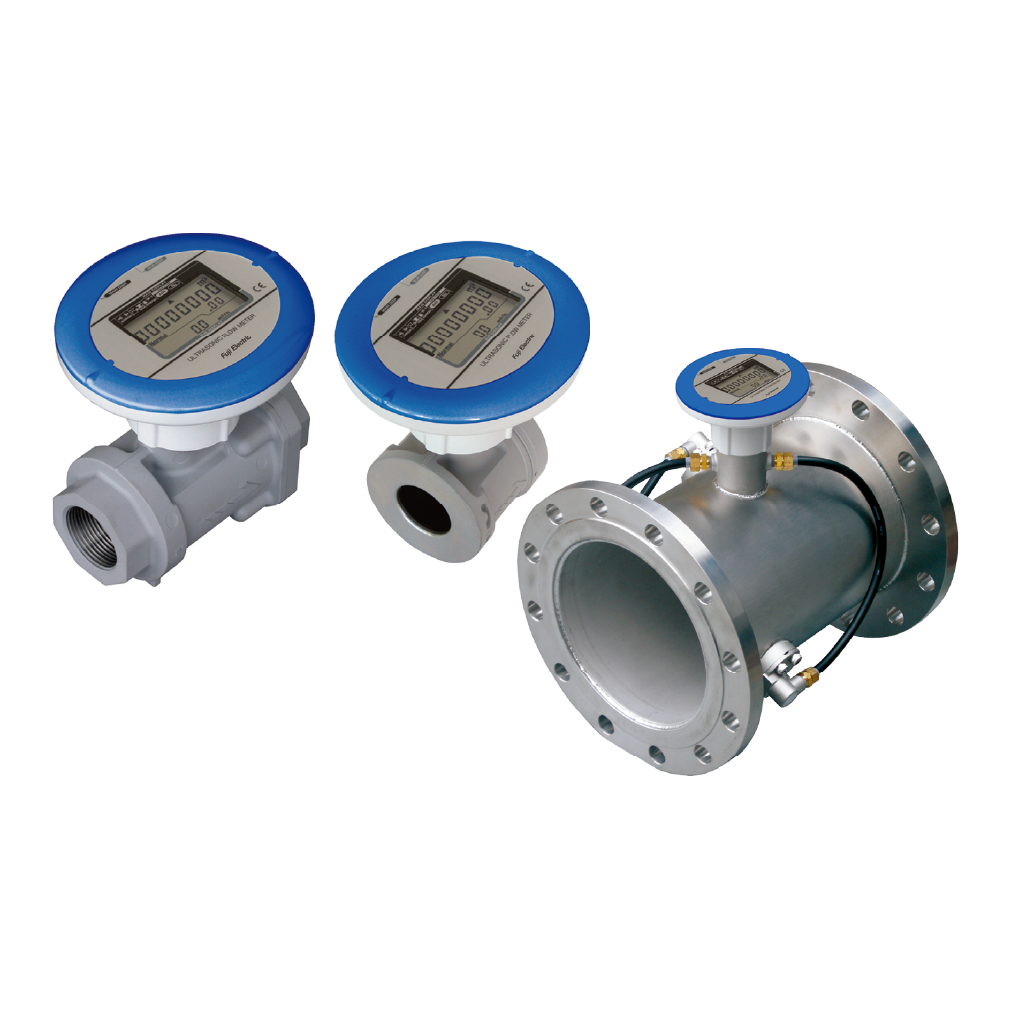

空気用超音波流量計 FWD形

空気用超音波流量計 FWD形

コンプレッサなどの適正管理に最適な空気用超音波流量計。
配管口径φ25mm～φ200mmまでの空気流量測定へ適用できます。
形式 ：FWD

  1. 1.

    充実した適用配管口径
    口径25mm～200mmまで適用

  2. 2.

    圧力損失が無いのでエネルギーロスがゼロ
    測定原理は超音波方式です。 測定配管内に突起物が無く、圧力損失もありません。

  3. 3.

    オイルミストに強くミストセパレータなどのフィルタは不要
    オイルミストを含んだ流体でも正確に測定します。

  4. 4.

    電池駆動で電源工事が不要
    リチュウム電池内蔵タイプ(約10年間稼動)を用意しました。

  5. 5.

    ノルマル換算・スタンダード換算標準装備
    標準状態に換算したエア使用量および温度・圧力を表示します。

  6. 6.

    正逆流量の計測・出力が可能

  7. 7.

    エア漏れを検知

カタログ

主な仕様

配管口径(mm) 25,32,40,50,65,80,100,150,200
電源電圧 DC24V±10%またはリチュウム電池内蔵(電池寿命：約10年　環境温度20℃において)
消費電力 DC24V：1.5W以下
測定対象流体 空気(主に工場エアー)または窒素(対応口径25～80mm)
測定流体温度 -10～60℃、90%RH以下
使用圧力 0～１MPa未満(ゲージ圧)
流量範囲(実流量)
測定精度
口径
(mm)		 流量範囲
(m3/h)		 精 度
±2.0% of rate ±5.0% of rate
25 ±0.6～35 ±3.5～35m3/h ±0.6～3.5m3/h
32 ±1.1～65 ±6.5～65m3/h ±1.1～6.5m3/h
40 ±1.3～80 ±8～80m3/h ±1.3～8m3/h
50 ±2.5～150 ±15～150m3/h ±2.5～15m3/h
65 ±4～240 ±24～240m3/h ±4～24m3/h
80 ±5～300 ±30～300m3/h ±5～30m3/h
100 ±10～500 ±50～500m3/h ±10～50m3/h
150 ±24～1200 ±120～1200m3/h ±24～120m3/h
200 ±40～2000 ±200～2000m3/h ±40～200m3/h
ノルマル換算精度

FWD025～080 ： ±2.5% of rate (500kpa、25℃において)
FWD100～200 ： ±2% of rate (300kpa以上において)　
表示
(ボタン切替)		 メイン表示 【正流または正逆流表示モード】、
  • 口径25～80ｍｍ：積算流量(m3)9桁、トリップ積算流量(m3)8桁、瞬時流量(L/min)7桁
  • 口径100～200ｍｍ：積算流量(m3)10桁、トリップ積算流量(m3)9桁、瞬時流量(L/min)7桁
サブ 表示
  • 口径25～80ｍｍ：瞬時流量(m3/h)5桁(2000以上は4桁)、圧力(kPa)5桁、温度(℃)3桁
  • 口径100～200ｍｍ：瞬時流量(m3/h)5桁(2000以上は4桁)、圧力(kPa)5桁、温度(℃)3桁
出力信号
(電池内蔵
仕様は不可)		 電流出力 DC4～20mA(±0.5% FS)、負荷抵抗400Ω以下、上限出力電流22mA
(瞬時流量、圧力、温度の出力をボタンにより選択)
接点出力
  • オープンドレイン出力2系統、最大負荷：DC24V 50mA、最大周波数：10Hz、デューティ：35～65%
  • 出力1：単位パルス(正流) 　出力2：単位パルス(逆流)、上下限警報、本体異常
接続方式 口径25、32ｍｍ 口径25ｍｍ：Rc1、32mm：Rc1-1/4、
口径40～80mm ウェハ(JIS10Kフランジによる挟み込み式）
口径100～200mm JIS10Kフランジ
配管条件
(直管長)		 口径25、32ｍｍ 上流側20D以上、下流側5D以上(正逆流表示モードで使用の場合は上下流側とも20D以上)
口径40～200mm 上流側10D以上、下流側5D以上(正逆流表示モードで使用の場合は上下流側とも10D以上)
接ガス材質 アルミニウム合金、PPS、フロロシリコンゴム等
設置場所 室内、屋外（IP64相当）
保存温度 -20～70℃、結露なきこと
