G-TWINシリーズ 一般配線用BW125HAG-3P 新旧製品比較
フリーワードから探す
| 新旧比較 | 現行品 | 1世代前 | 2世代前 | |
|---|---|---|---|---|
| 形式 | BW125HAG-3P | H103C | H103B | |
| 定格電流値【A】 | 15,20,30,40,50,60,75,100,125 | 15,20,30,40,50,60,75,100 | 15,20,30,40,50,60,75,100 | |
| 遮断容量 Icu/Ics【kA】 JIS |
AC500V | 36/9 | 35/- | 42/- |
| AC440/415/ 400/380V |
65/17 | 65/- | 65/-(AC415-380V) | |
| AC230V | 125/63 | 125/- | 100/-(AC240V) | |
| DC250V | 40/20 | 40/- | 40/- | |
外形寸法[mm]
 |
a | 90 | 90 | 90 |
| b | 155 | 155 | 155 | |
| c | 68 | 60 | 82 | |
| d | 95 | 82 | 104 | |

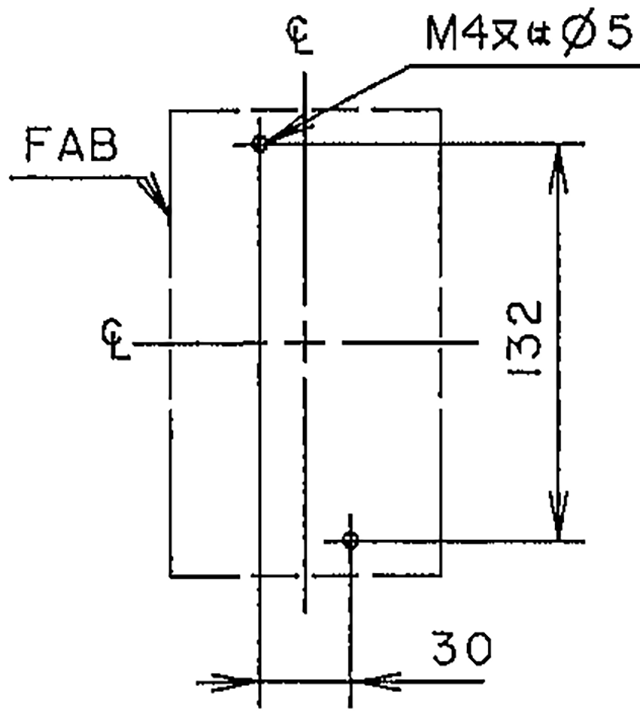

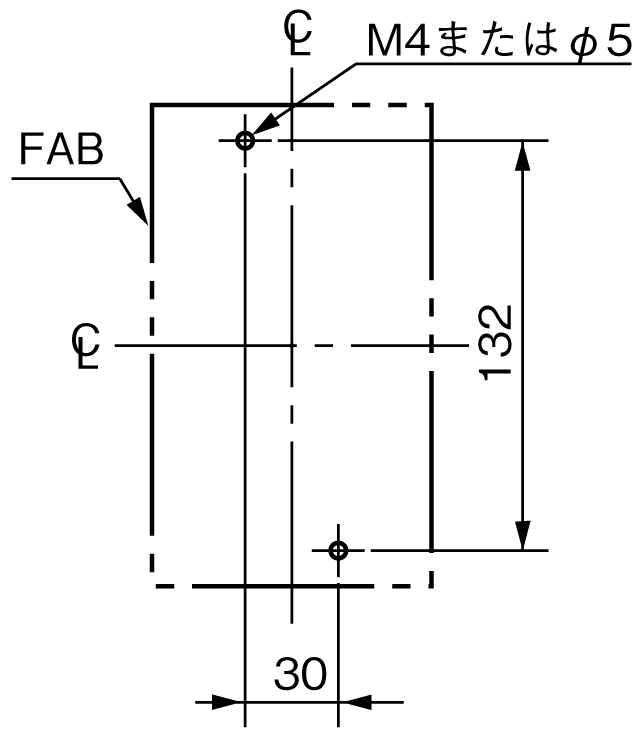

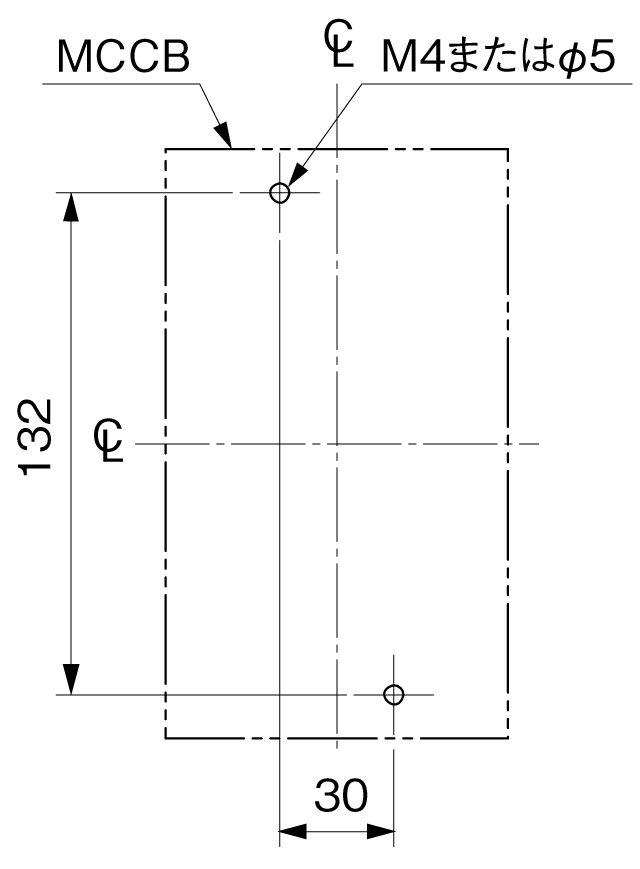

| 取付穴寸法 |  |
 |
 |
|
| 主回路 | 端子ねじ | なべ小ねじ:M8×16 | なべ小ねじ:M8×14 | なべ小ねじ:M8×14 |
| 適合圧着端子 | R2~22-8,38-S8(日本圧着端子製造),CB60-8 | R2~22-8,38-S8(日本圧着端子製造),CB60-8 | R2~22-8,38-S8(日本圧着端子製造),CB60-8 | |

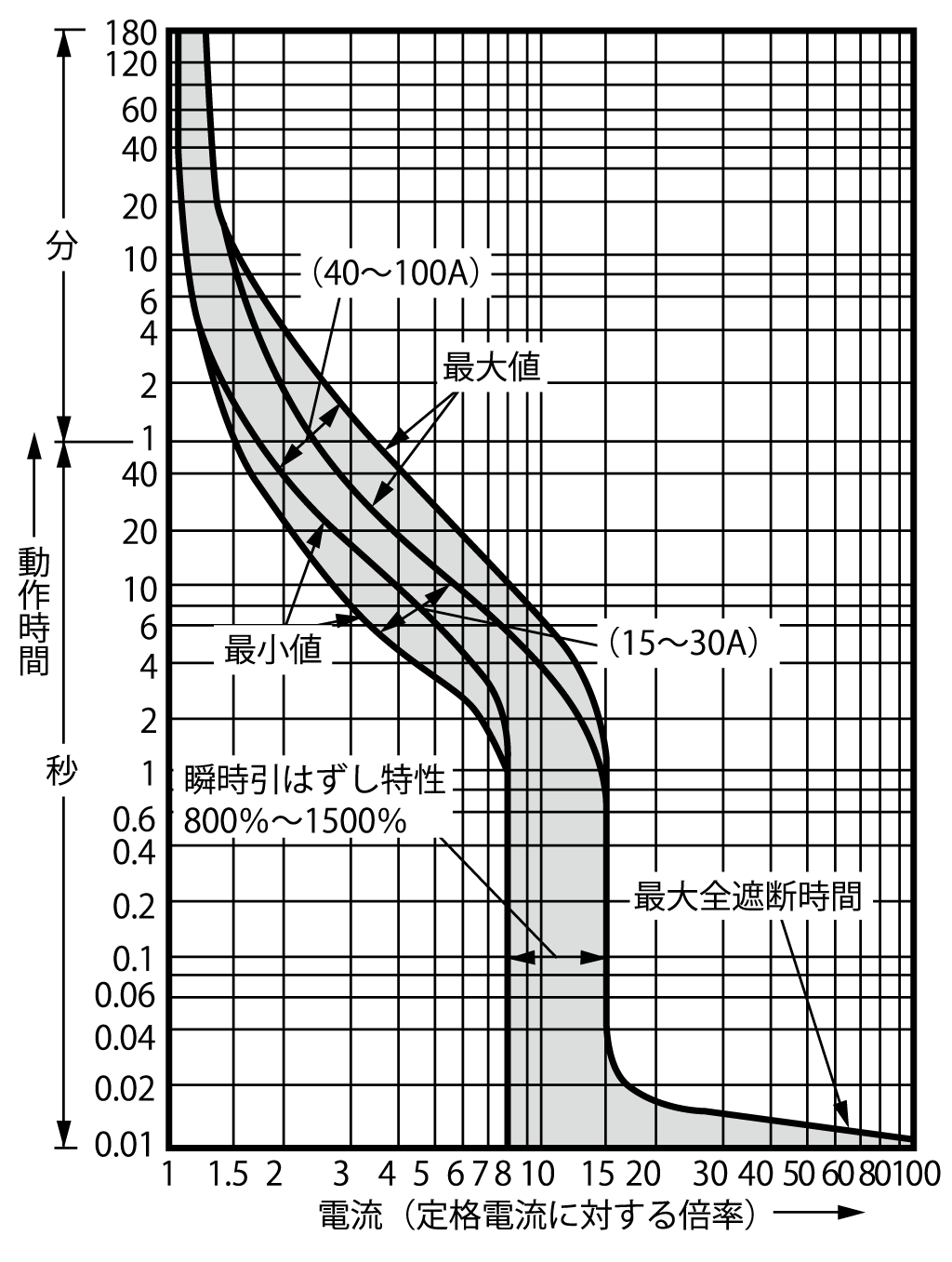

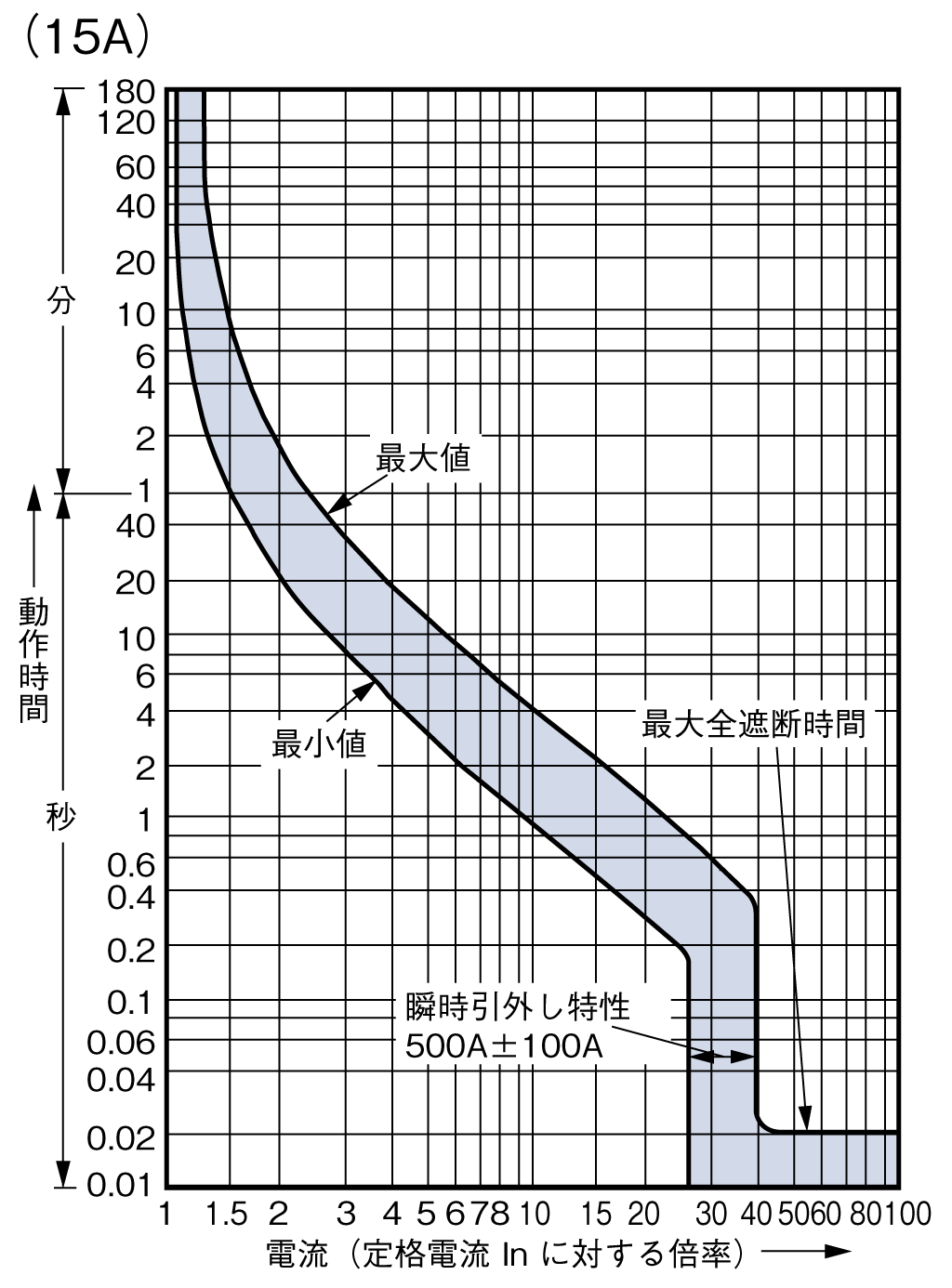

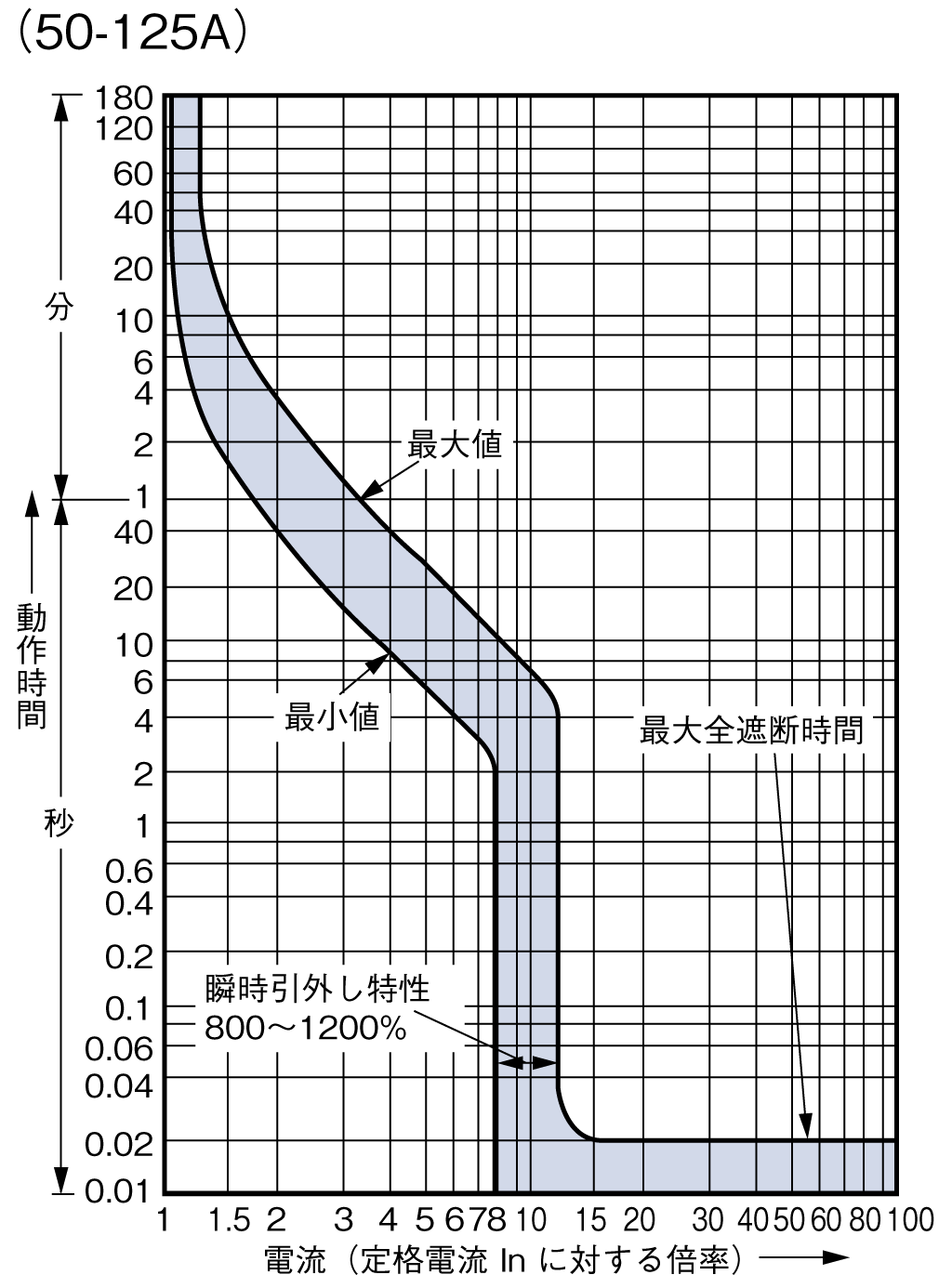

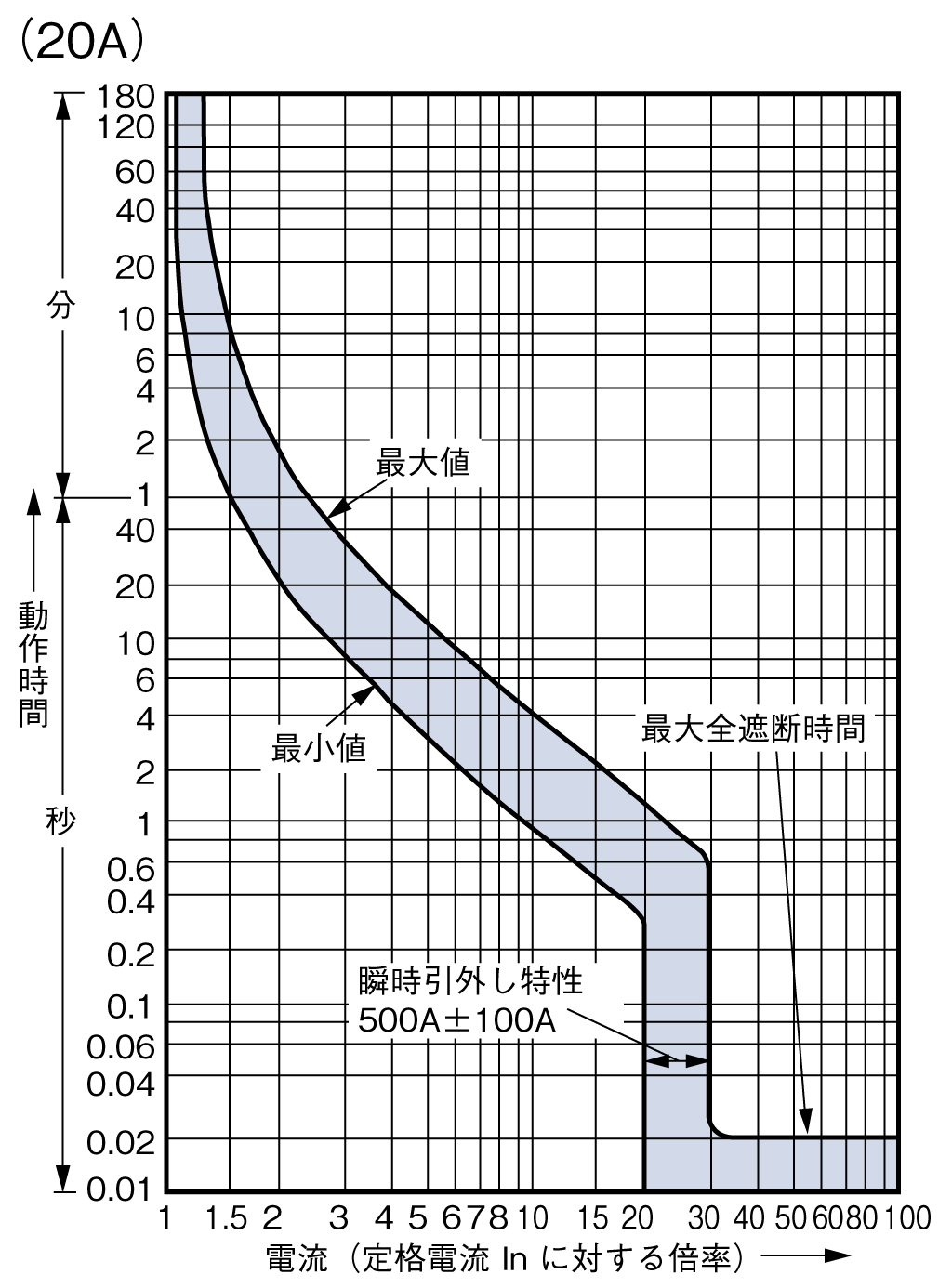

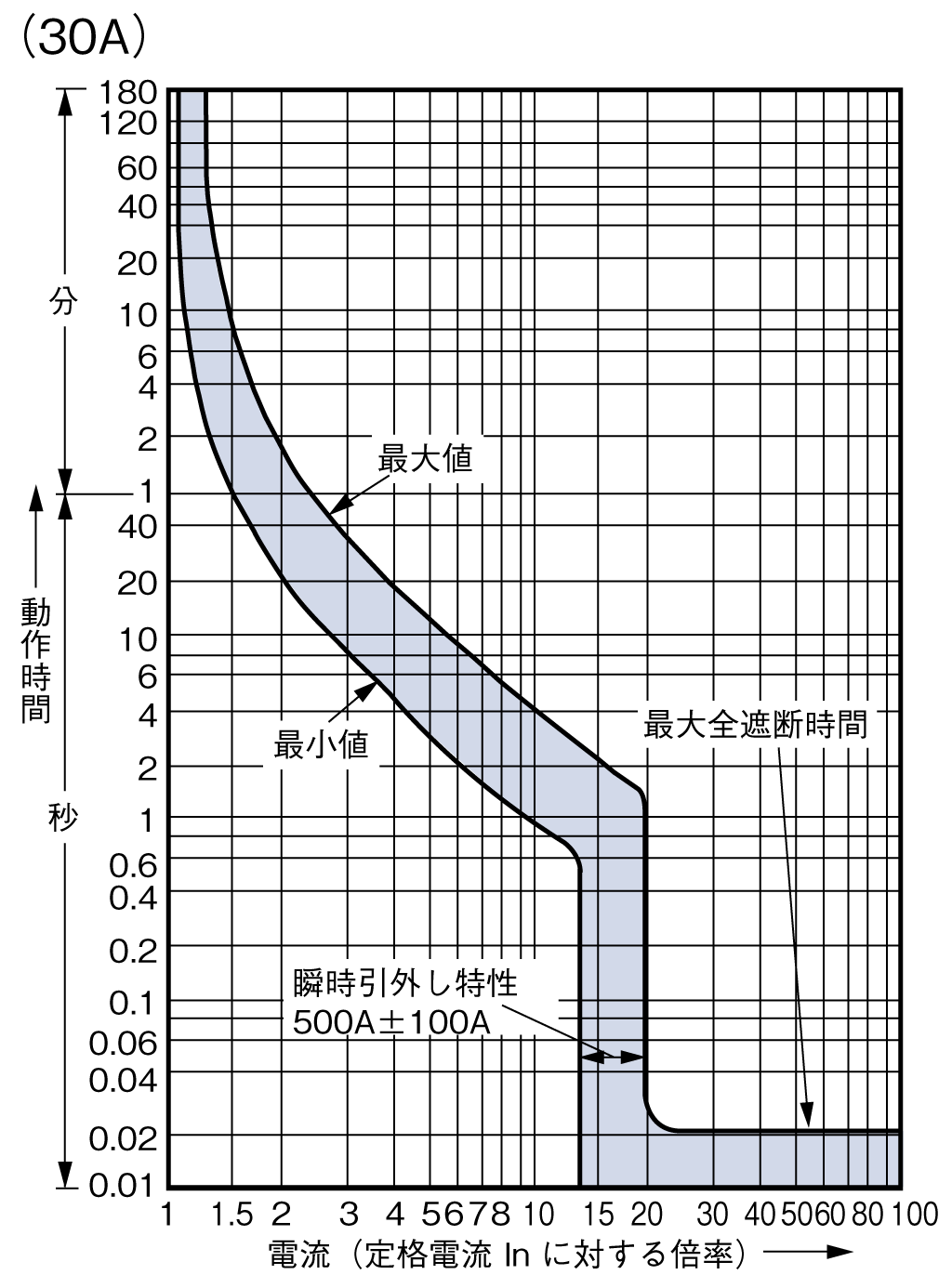

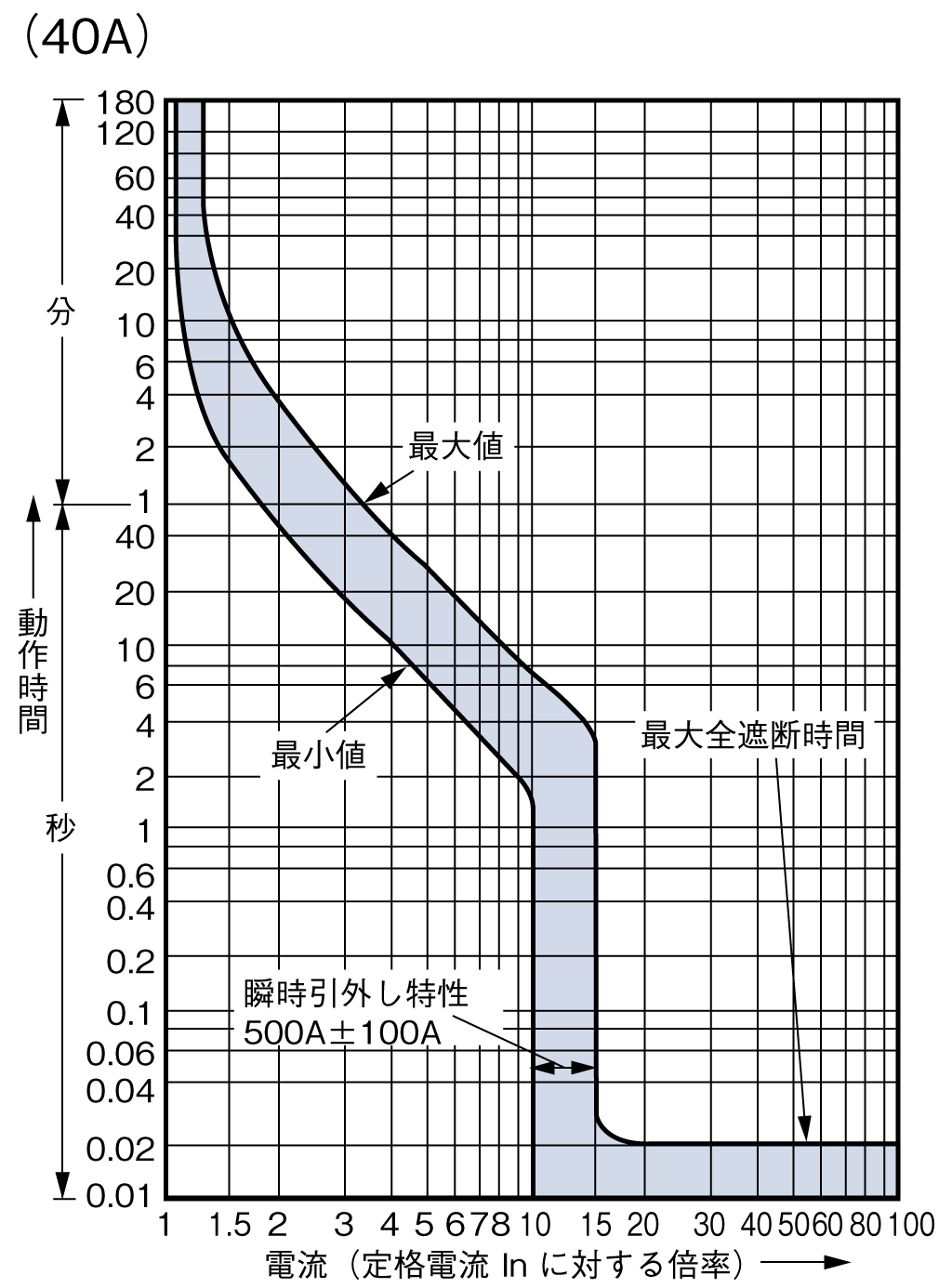

| 電気特性曲線 |
|
|
||
| カタログページ | D3-4 | DC11:C2-10 | DC7:B2-309 | |
