G-TWINシリーズ 一般配線用BW125JAG-3P 新旧製品比較
フリーワードから探す
| 新旧比較 | 現行品 | 1世代前 | 2世代前 | 3世代前 | |
|---|---|---|---|---|---|
| 形式 | BW125JAG-3P | SA103C | SA103BA | SA103B | |
| 定格電流値【A】 | 15,20,30,40,50,60,75,100,125 | 15,20,30,40,50,60,75,100 | 15,20,30,40,50,60,75,100 | 15,20,30,40,50,60,75,100 | |
| 遮断容量 Icu/Ics【kA】 JIS |
AC500V | 15/8 | 15/4 | 15/8 | 15/- |
| AC440/415/ 400/380V |
30/15 | 25/7(AC440V),30/8(AC415-400-380V) | 25/13(AC440V),30/15(AC400V) | 25/-(AC415V),30/-(AC380V) | |
| AC230V | 50/25 | 50/25 | 50/25 | 50/-(AC240V) | |
| DC250V | 15/8 | 15/8 | 15/8 | 10/- | |
外形寸法[mm]
 |
a | 90 | 90 | 90 | 90 |
| b | 155 | 155 | 155 | 155 | |
| c | 68 | 60 | 60 | 60 | |
| d | 95 | 82 | 82 | 82 | |

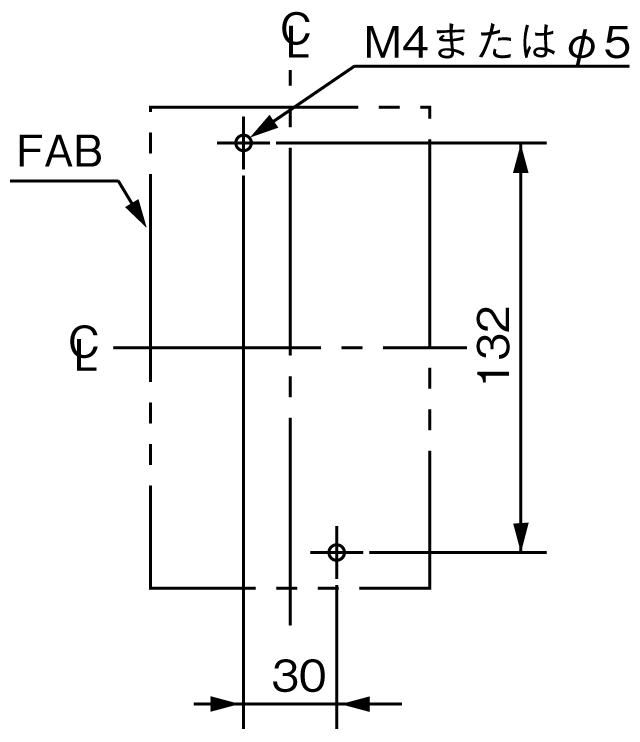

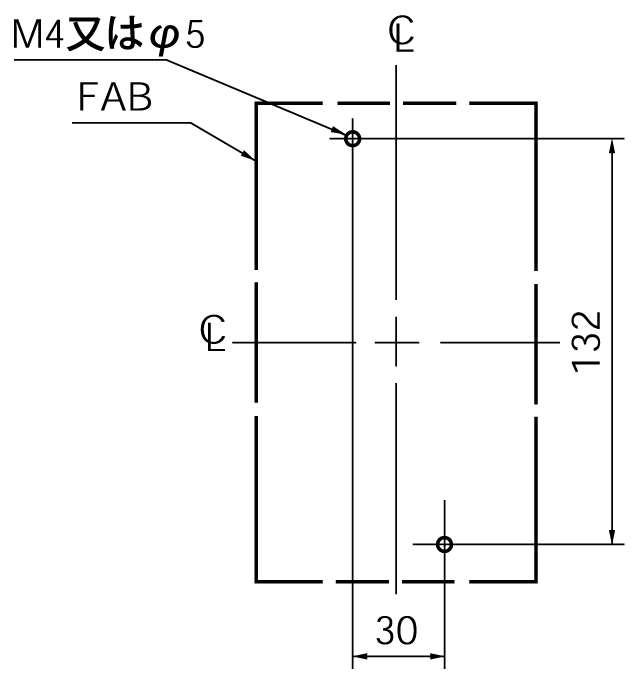

| 取付穴寸法 |  |
 |
 |
 |
|
| 主回路 | 端子ねじ | なべ小ねじ:M8×16 | なべ小ねじ:M8×14 | なべ小ねじ:M8×14 | なべ小ねじ:M8×14 |
| 適合圧着端子 | R2~22-8,38-S8(日本圧着端子製造),CB60-8 | R2~22-8,38-S8(日本圧着端子製造),CB60-8 | R2~22-8,38-S8(日本圧着端子製造),CB60-8 | R2~22-8,38-S8(日本圧着端子製造),CB60-8 | |

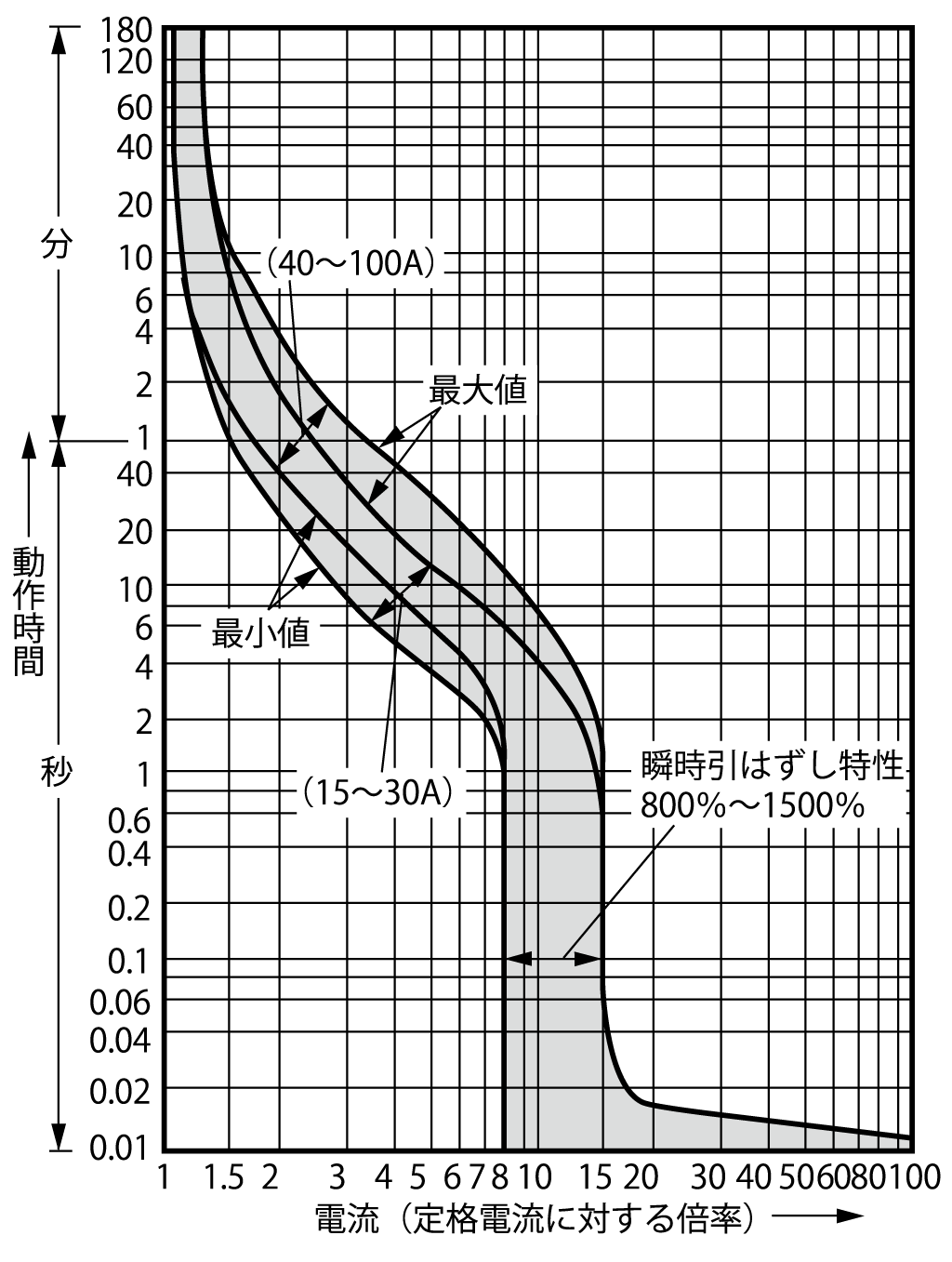

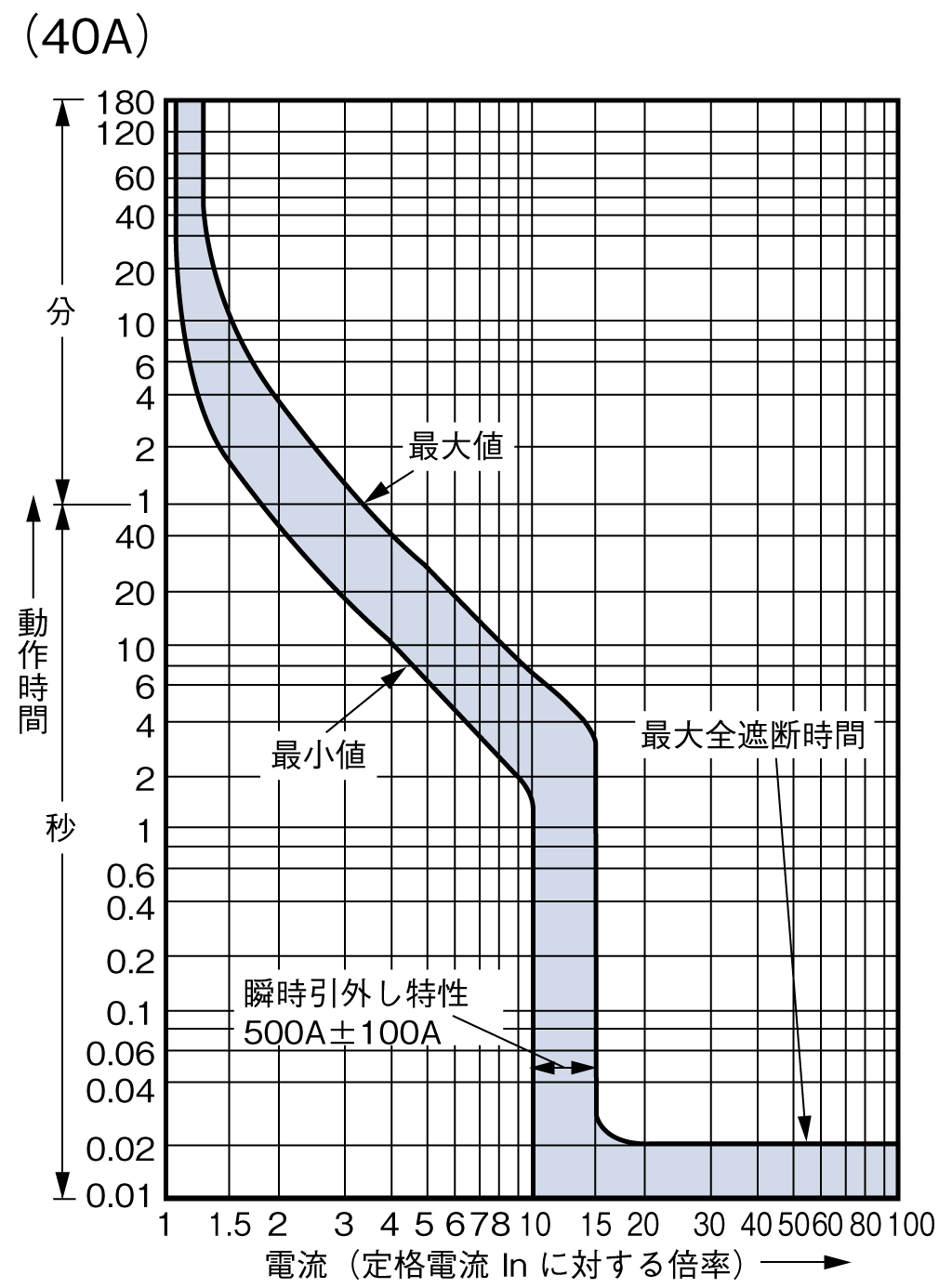

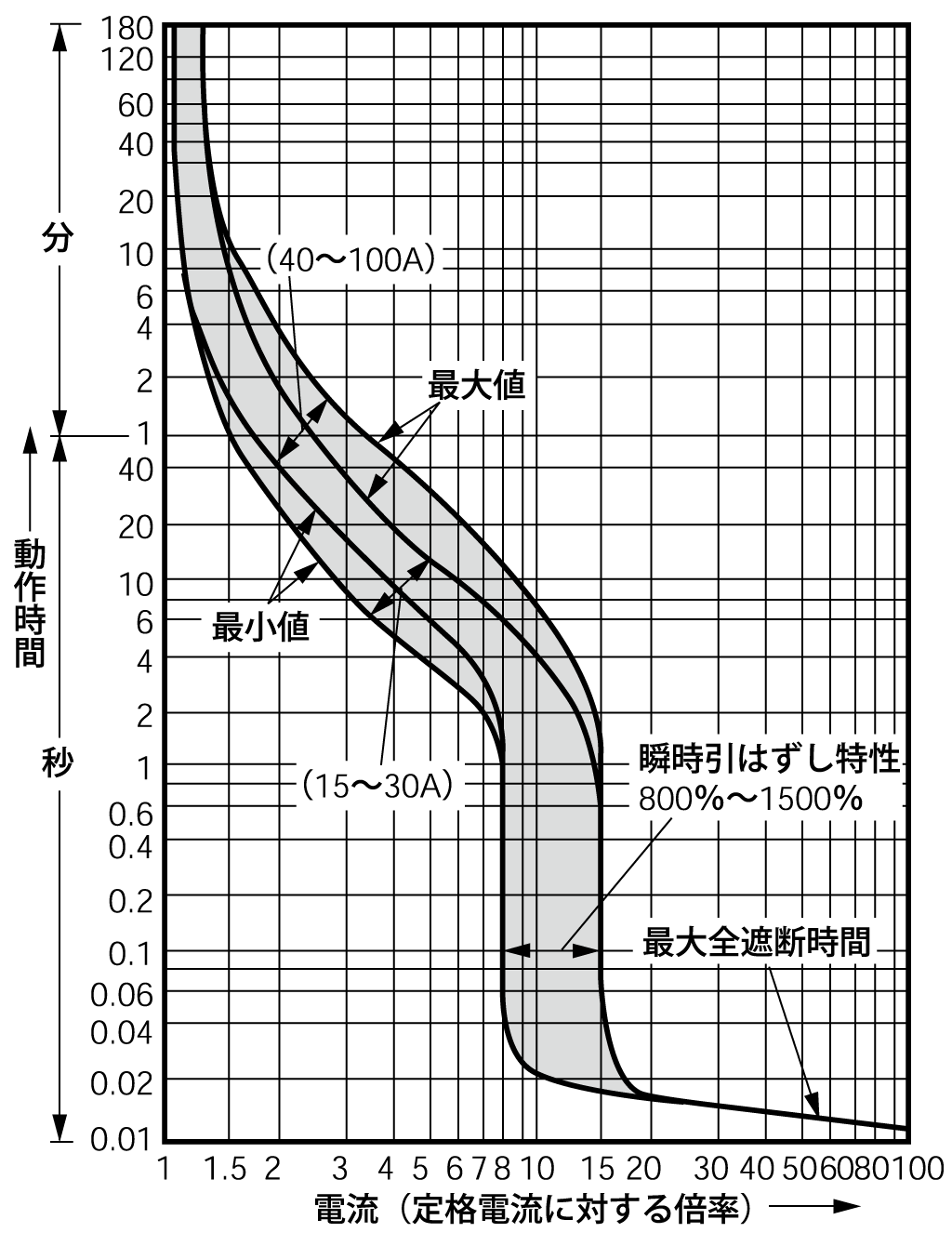

| 電気特性曲線 |
|
|
|
||
| カタログページ | D3-4 | DC11:C2-6 | DC9:C2-8 | DC7:B2-307 | |
