G-TWINシリーズ 一般配線用BW400EAG-3P 新旧製品比較
フリーワードから探す
新旧比較 | 現行品 | 1世代前 | 2世代前 | |
---|---|---|---|---|
形式 | BW400EAG-3P | EA403C | EA403B | |
定格電流値【A】 | 250,300,350,400 | 250,300,350,400 | 250,300,350,400 |
遮断容量 Icu/Ics【kA】 JIS |
AC500V | 18/9 | 18/9 | 18/9 |
AC440/415/ 400/380V |
30/15 | 25/13 | 25/13(AC440-400V) | |
AC230V | 50/25 | 35/18 | 35/18 | |
DC250V | 20/10 | 20/10 | 20/10 | |
外形寸法[mm]
![]() |
a | 140 | 140 | 140 |
b | 257 | 257 | 257 | |
c | 103 | 103 | 103 | |
d | 146 | 146 | 146 | |

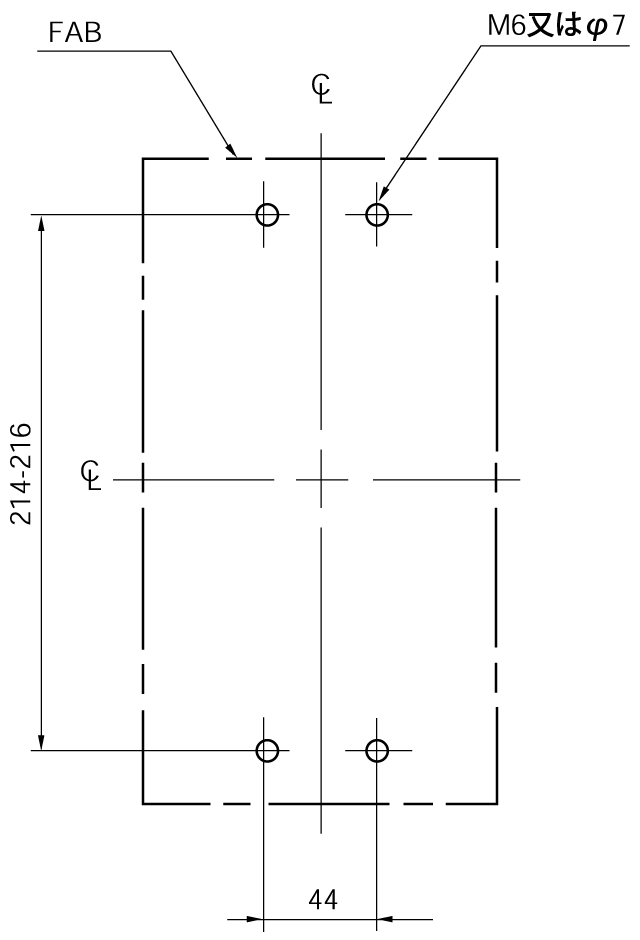

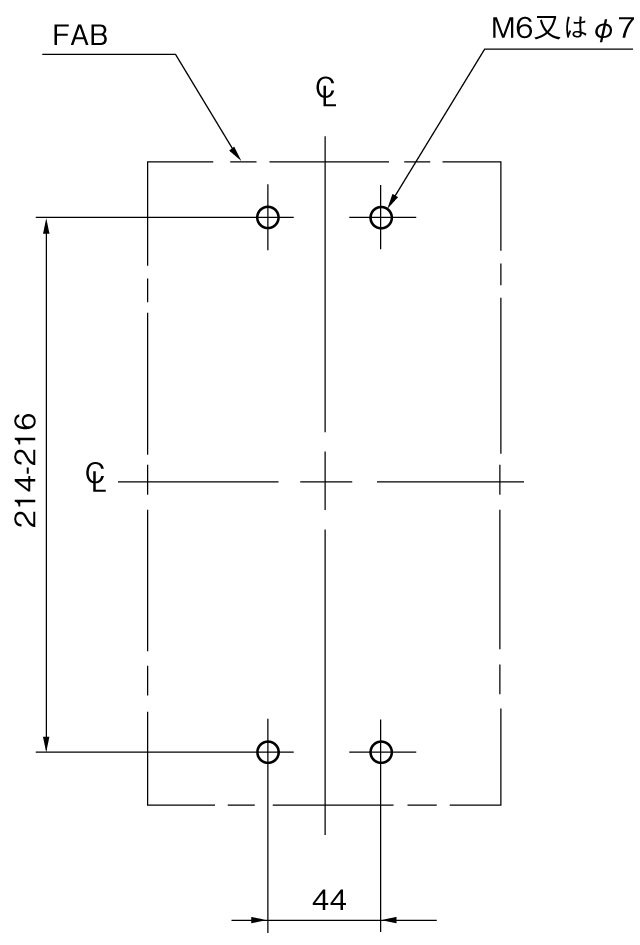

取付穴寸法 | ![]() |
![]() |
![]() |
|
主回路 | 端子ねじ | 六角ボルト+ナット:M12×35 | 六角ボルト+ナット:M12×35 | 六角ボルト+ナット:M12×35 |
適合圧着端子 | R38~200-12,325-12(日本圧着端子製造),325-L12(日本圧着端子製造) | R38~200-12,325-12(日本圧着端子製造) | R38~200-12,325-12(日本圧着端子製造) | |

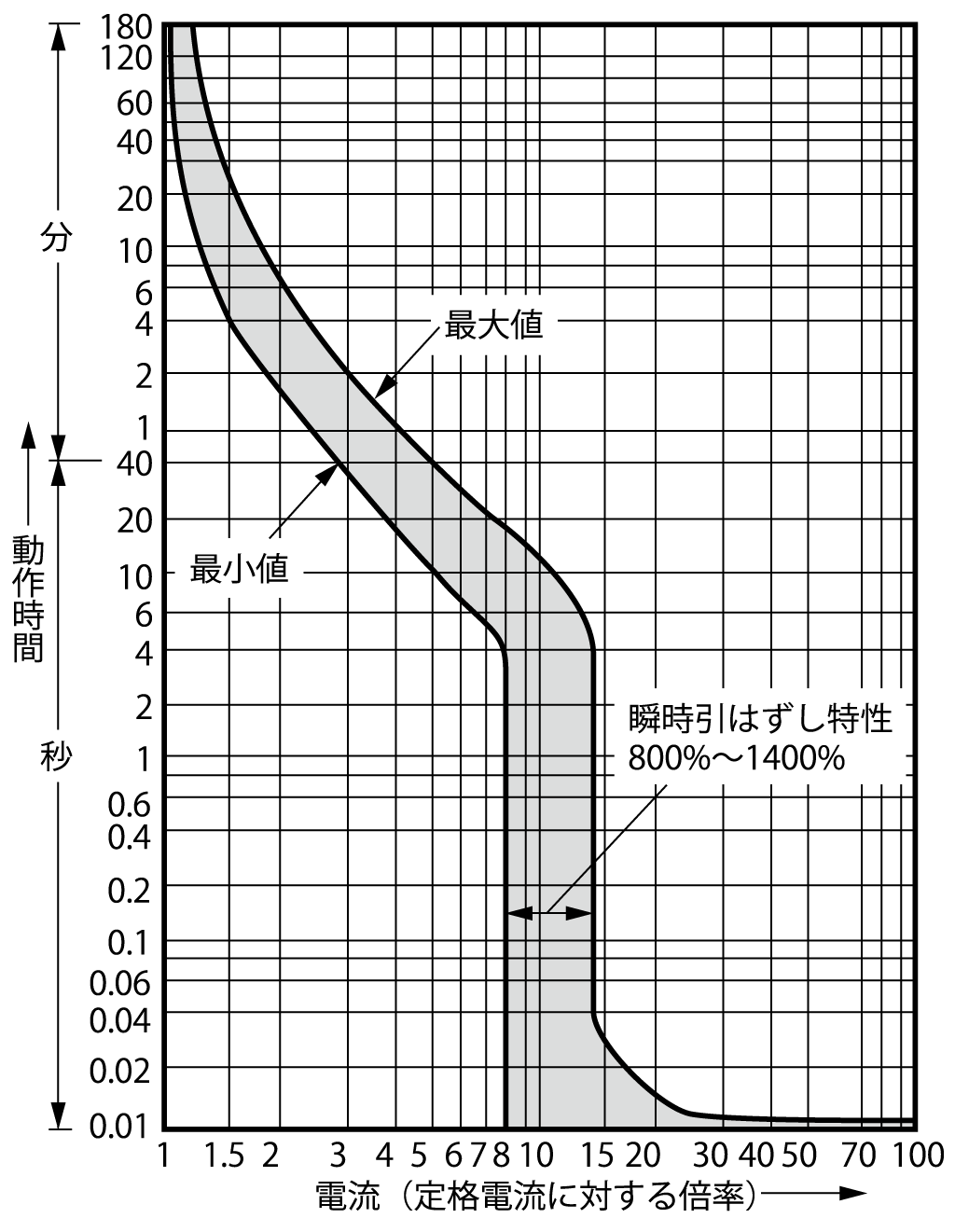

電気特性曲線 |
![]() |
![]() |
![]() |
|
カタログページ | D3-6 | DC11:C2-5 | DC9:C2-5 |
