G-TWINシリーズ 一般配線用BW400RAG-4P 新旧製品比較
フリーワードから探す
| 新旧比較 | 現行品 | 1世代前 | |
|---|---|---|---|
| 形式 | BW400RAG-4P | SA404HA | |
| 定格電流値【A】 | 250,300,350,400 | 250,300,350,400 | |
| 遮断容量 Icu/Ics【kA】 JIS |
AC500V | 36/18 | 35/- |
| AC440/415/ 400/380V |
50/25 | 42/-(AC440V) | |
| AC230V | 100/50 | 85/- | |
| DC250V | 40/20 | - | |
外形寸法[mm]
 |
a | 185 | 185 |
| b | 257 | 257 | |
| c | 103 | 103 | |
| d | 146 | 134 | |

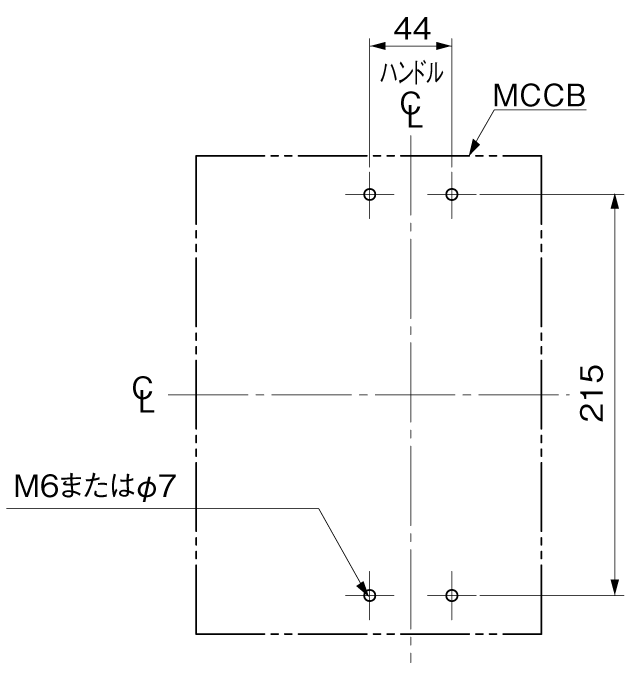

| 取付穴寸法 |  |
 |
|
| 主回路 | 端子ねじ | 六角ボルト+ナット:M12×35 | 六角ボルト+ナット:M12×35 |
| 適合圧着端子 | R38~200-12,325-12(日本圧着端子製造),325-L12(日本圧着端子製造) | ||

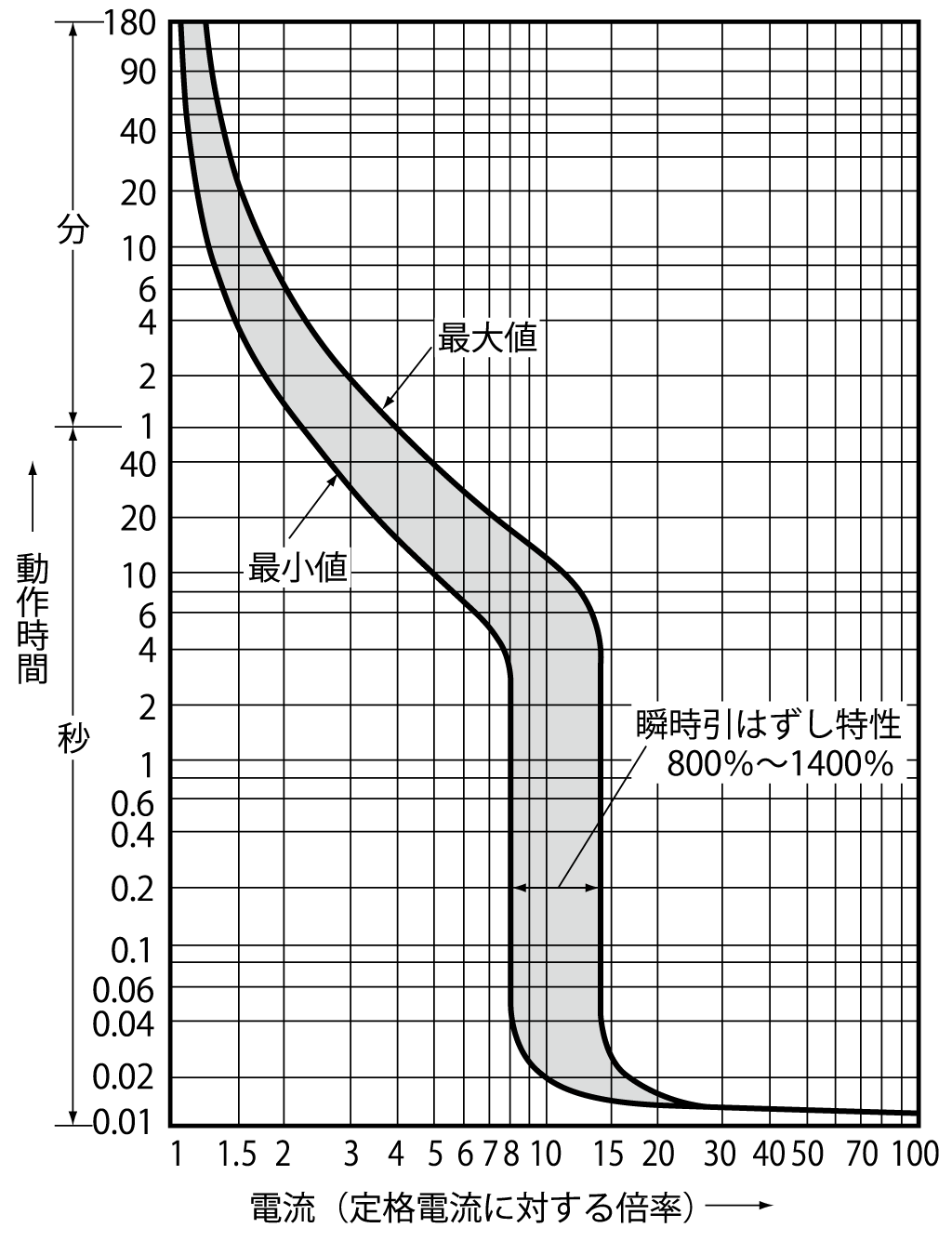

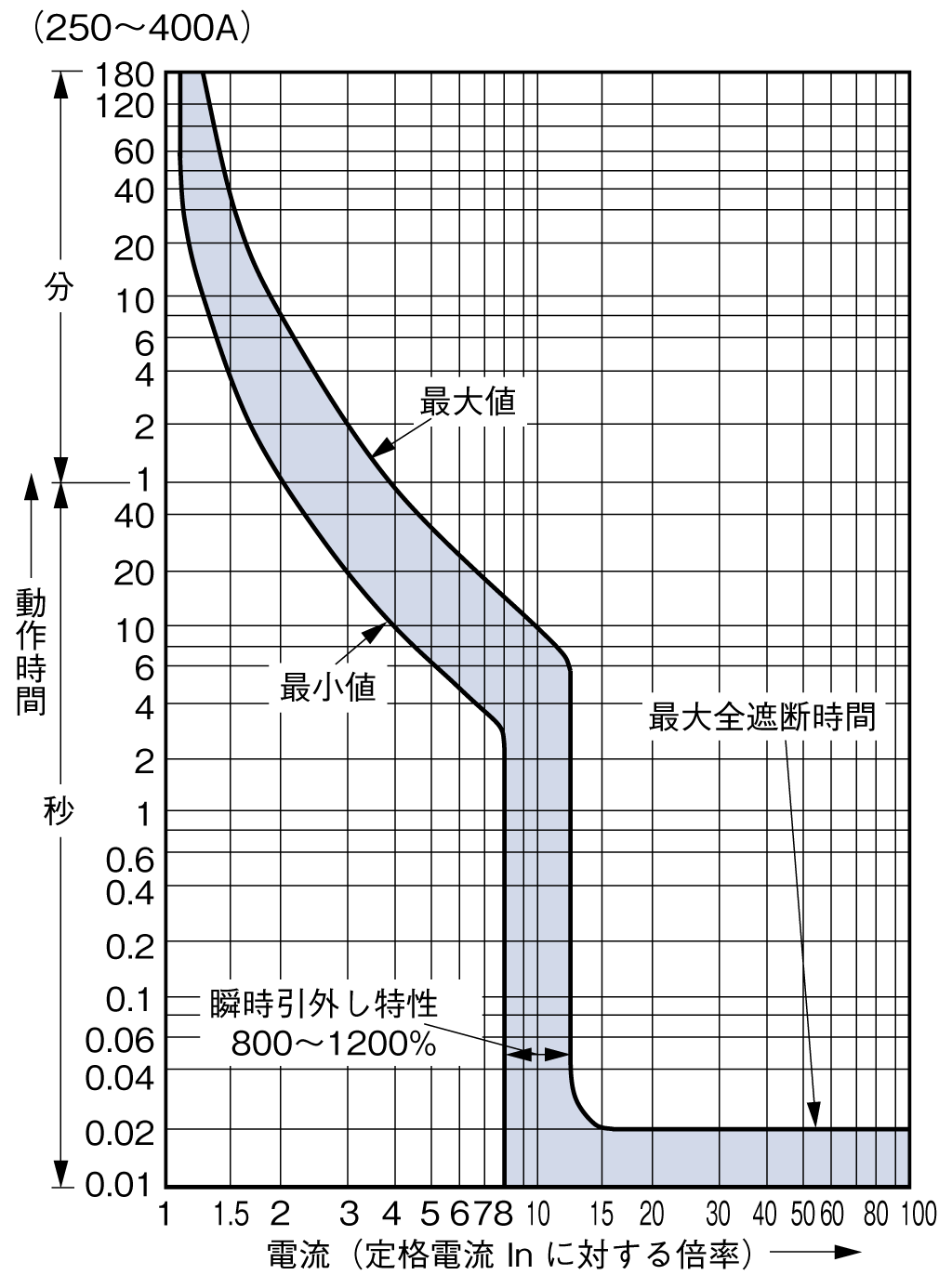

| 電気特性曲線 |
|
|
|
| カタログページ | D3-6 | DC11:C11-56 | |
