G-TWINシリーズ 一般配線用BW50AAG-2P 新旧製品比較
フリーワードから探す
新旧比較 | 現行品 | 1世代前 | 2世代前 | |
---|---|---|---|---|
形式 | BW50AAG-2P | EA52AC | EA52A | |
定格電流値【A】 | 5,10,15,20,30,32,40,50 | 5,10,15,20,30,40,50 | 5,10,15,20,30,40,50 |
遮断容量 Icu/Ics【kA】 JIS |
AC500V | - | - | - |
AC440/415/ 400/380V |
1.5/1 | 1.5/1 | 1.5/1(AC440-400V) | |
AC230V | 2.5/2 | 2.5/2 | 2.5/1 | |
DC250V | - | - | - | |
外形寸法[mm]
![]() |
a | 50 | 50 | 50 |
b | 100 | 100 | 96 | |
c | 60 | 60 | 60 | |
d | 84 | 84 | 80 | |

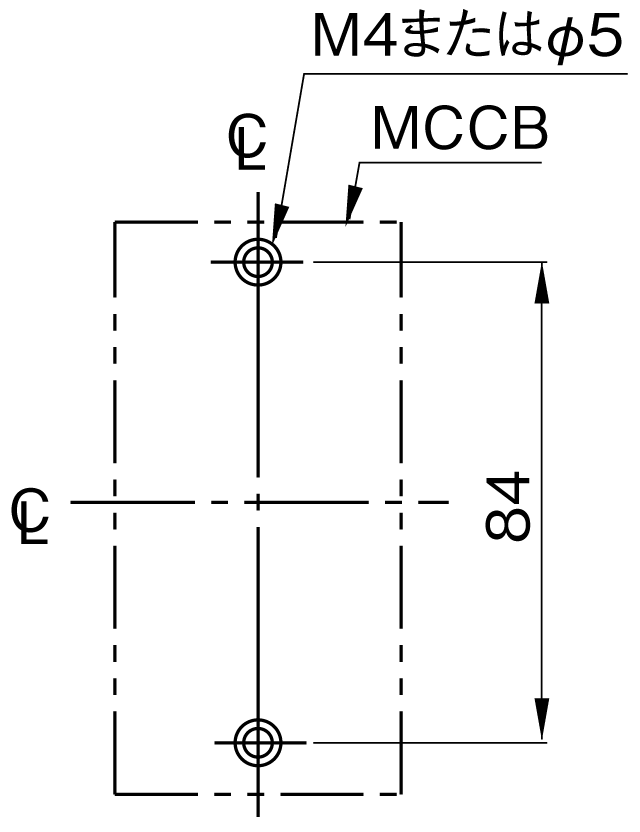

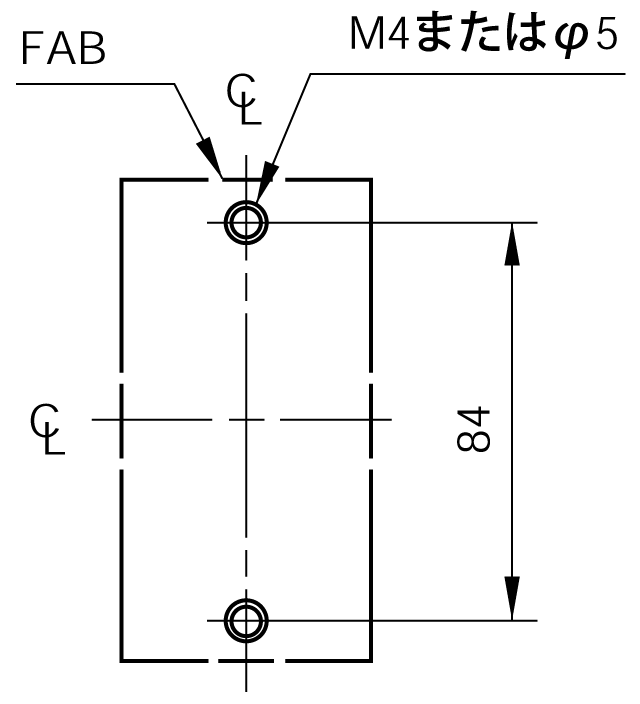

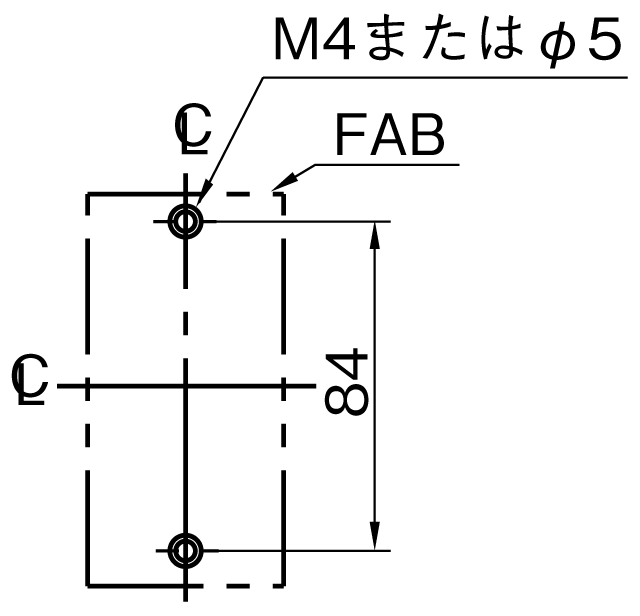

取付穴寸法 | ![]() |
![]() |
![]() |
|
主回路 | 端子ねじ | 亀の甲ねじ:M5×14 | 亀の甲ねじ:M5×14 | 亀の甲ねじ:M5×14 |
適合圧着端子 | R2~14-5,22-S5(日本圧着端子製造),R22-5S(ニチフ端子工業) | R2~14-5 | R2~14-5 | |

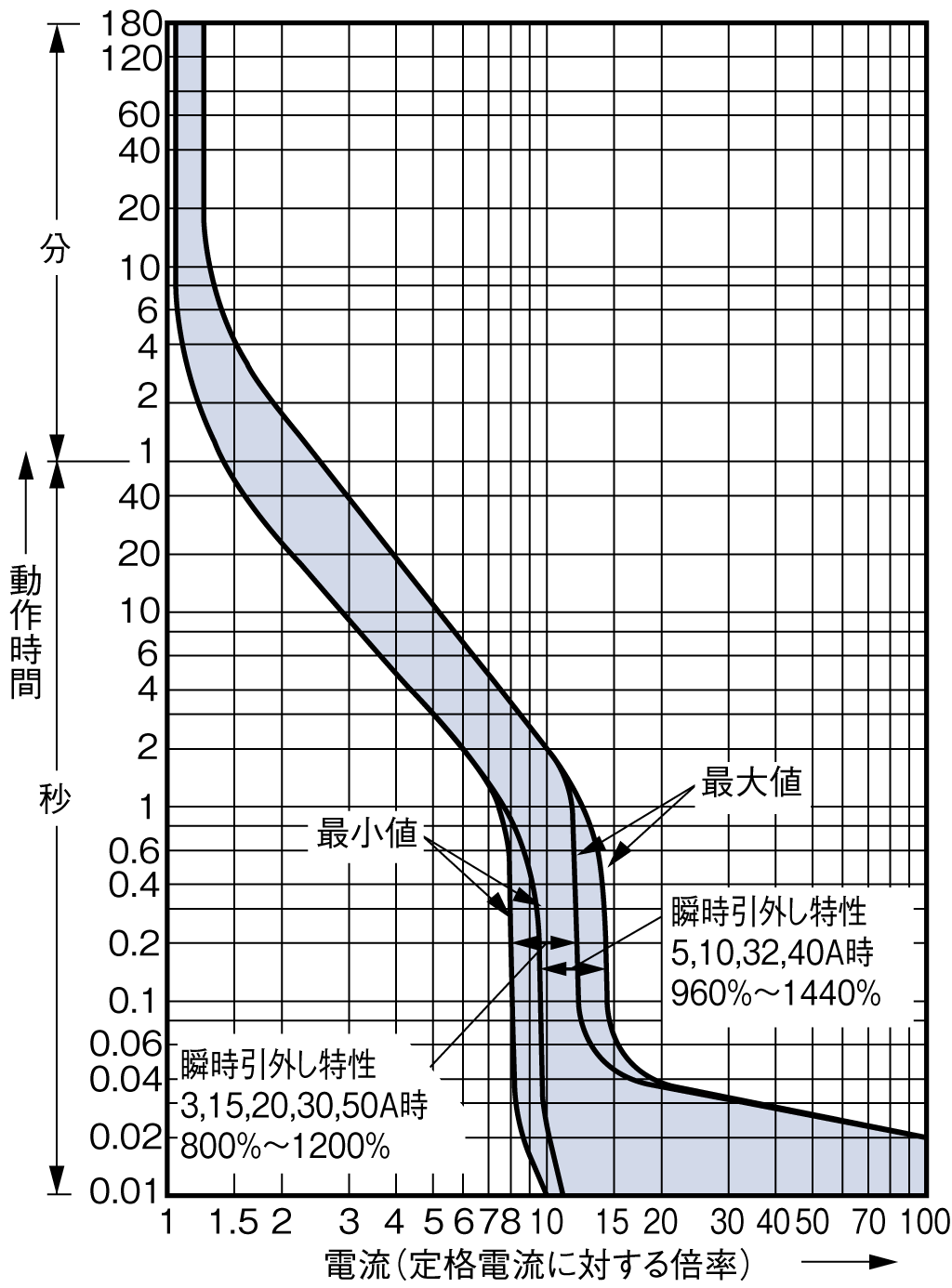

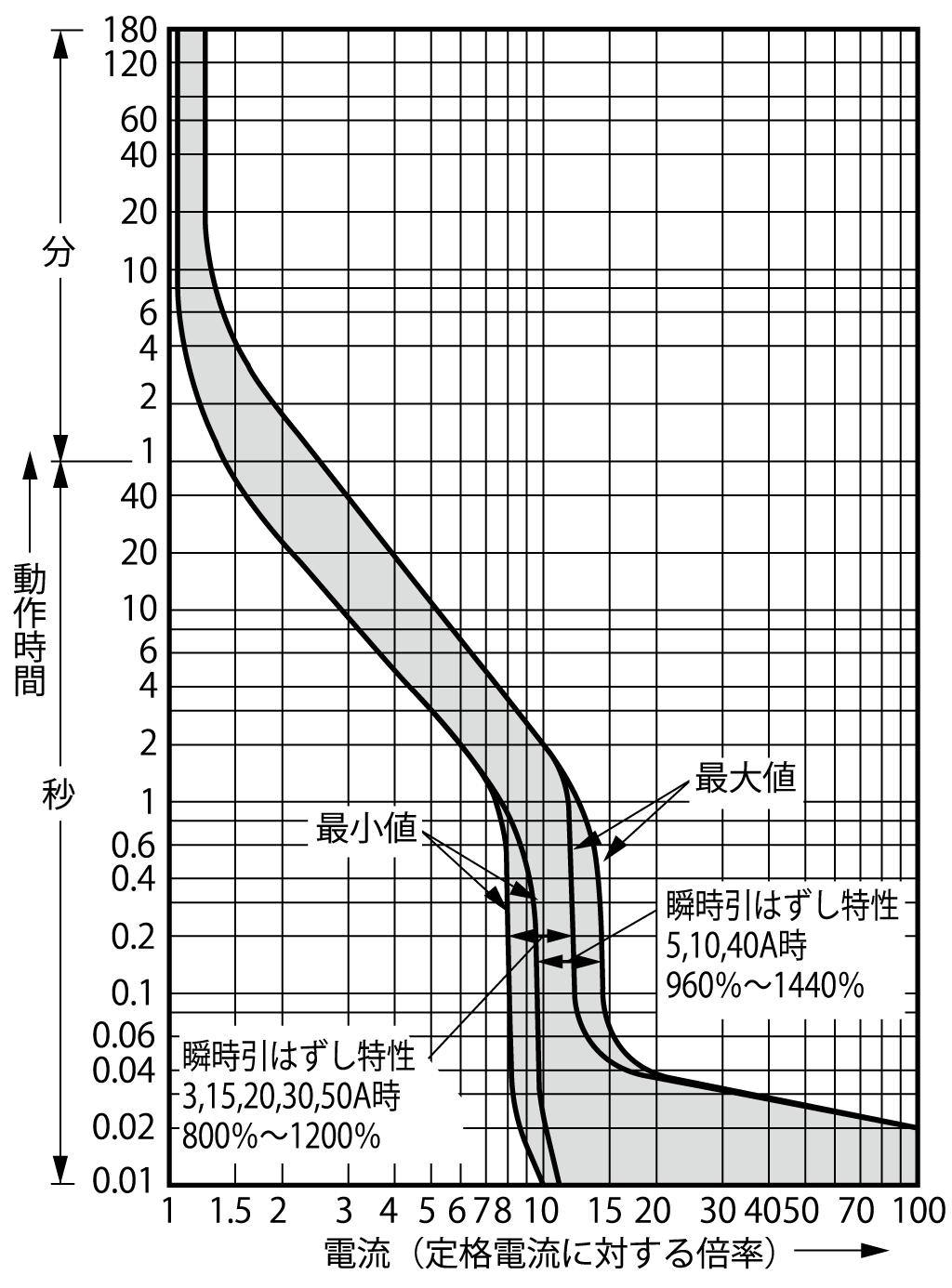

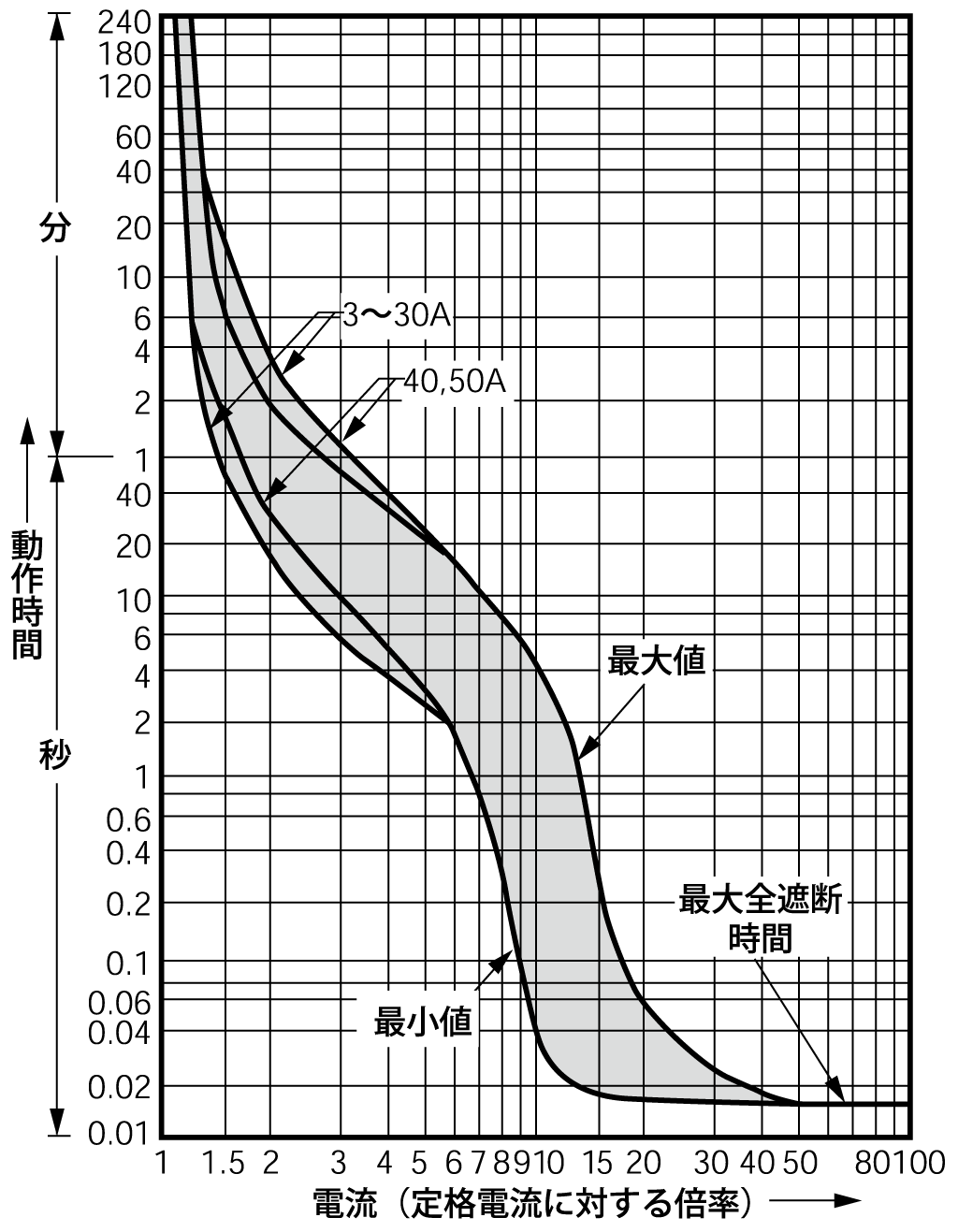

電気特性曲線 |
![]() |
![]() |
![]() |
|
カタログページ | D3-2 | DC11:C2-4 | DC9:C2-3 |
