G-TWINシリーズ 一般配線用BW50RAG-3P 新旧製品比較
フリーワードから探す
| 新旧比較 | 現行品 | 1世代前 | 2世代前 | |
|---|---|---|---|---|
| 形式 | BW50RAG-3P | SA53RC | SA53R | |
| 定格電流値【A】 | 10,15,20,30,32,40,50 | 10,15,20,30,40,50 | 10,15,20,30,40,50 | |
| 遮断容量 Icu/Ics【kA】 JIS |
AC500V | 7.5/4 | 7.5/4 | 7.5/4 |
| AC440/415/ 400/380V |
10/5 | 10/5 | 10/5(AC440V),15/8(AC400V) | |
| AC230V | 25/13 | 25/13 | 25/13 | |
| DC250V | 5/3 | 5/3 | 5/3 | |
外形寸法[mm]
 |
a | 75 | 75 | 75 |
| b | 100 | 100 | 130 | |
| c | 60 | 60 | 60 | |
| d | 84 | 84 | 80 | |

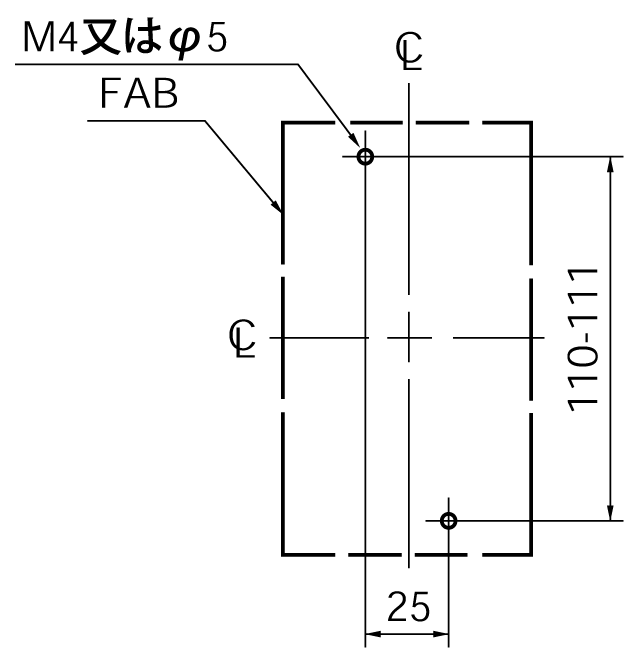

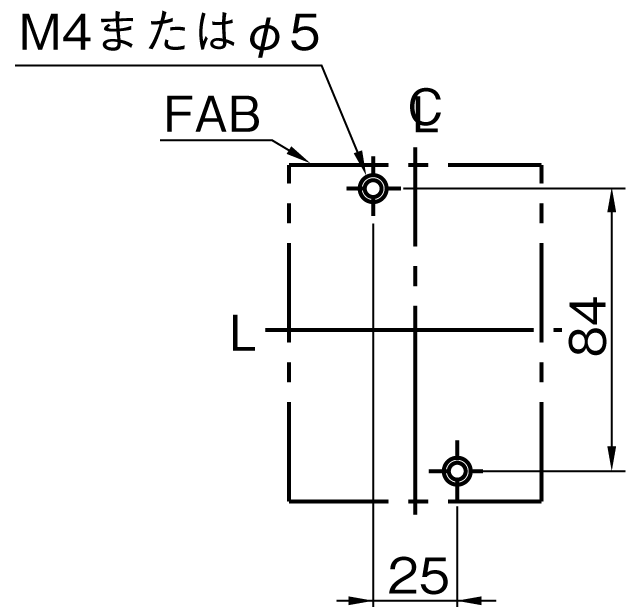

| 取付穴寸法 |  |
 |
 |
|
| 主回路 | 端子ねじ | 亀の甲ねじ:M5×14 | 亀の甲ねじ:M5×14 | 亀の甲ねじ:M5×14 |
| 適合圧着端子 | R2~14-5,22-S5(日本圧着端子製造),R22-5S(ニチフ端子工業) | R2~14-5 | R2~14-5 | |

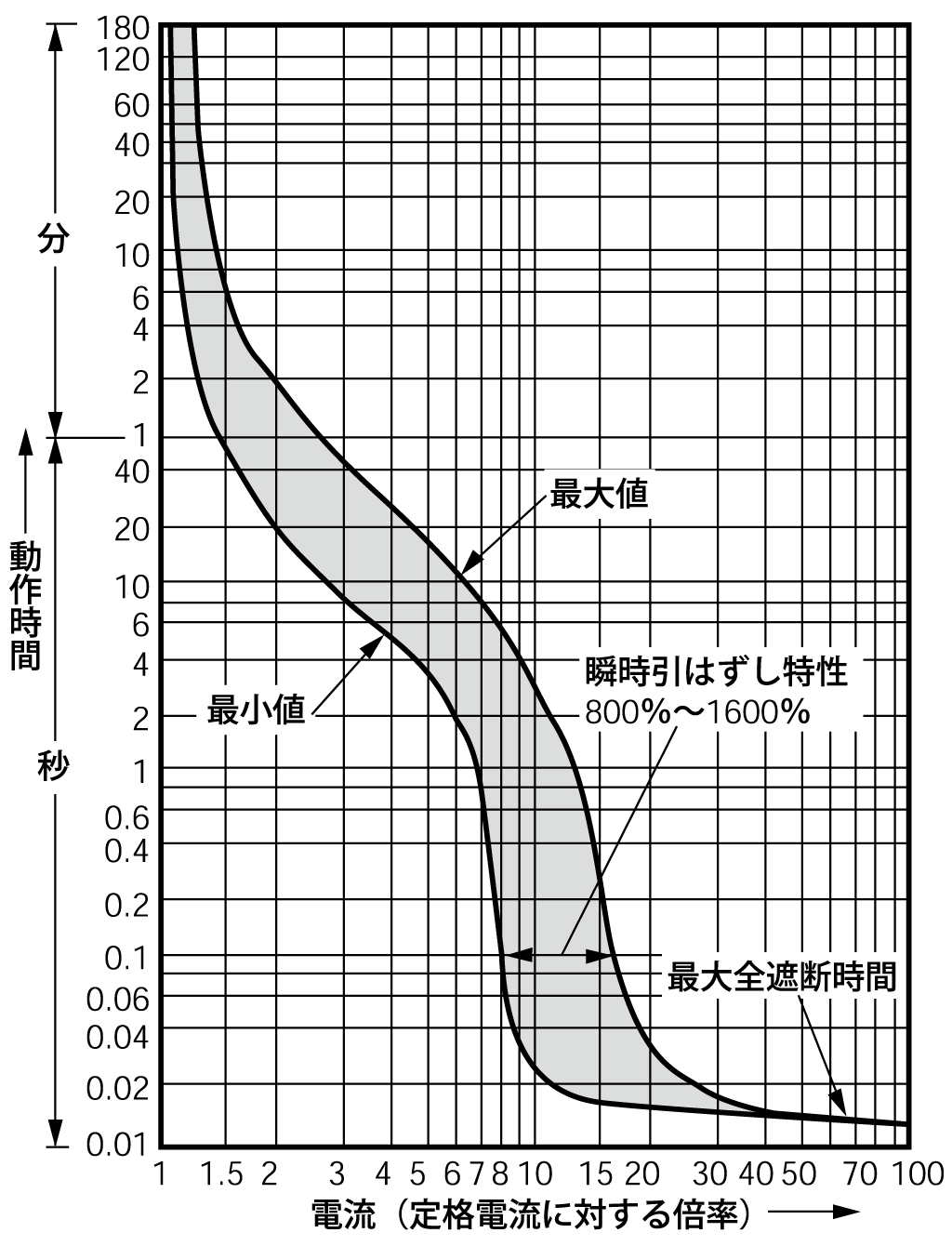

| 電気特性曲線 |
|
|
|
|
| カタログページ | D3-2 | DC11:C2-6 | DC9:C2-7 | |
