G-TWINシリーズ 一般配線用BW63EAG-2P 新旧製品比較
フリーワードから探す
新旧比較 | 現行品 | 1世代前 | 2世代前 | |
---|---|---|---|---|
形式 | BW63EAG-2P | EA62C | EA62B | |
定格電流値【A】 | 60,63 | 60 | 60 |
遮断容量 Icu/Ics【kA】 JIS |
AC500V | 1.5/1 | 1.5/1 | 1.5/1 |
AC440/415/ 400/380V |
2.5/2 | 2.5/2(AC440-415-400V),5/3(AC380V) | 2.5/1(AC440V),5/2(AC400V) | |
AC230V | 5/3 | 5/3 | 5/2 | |
DC250V | 2.5/2 | 2.5/2 | 2.5/1 | |
外形寸法[mm]
![]() |
a | 50 | 50 | 50 |
b | 100 | 100 | 130 | |
c | 60 | 60 | 60 | |
d | 84 | 84 | 80 | |

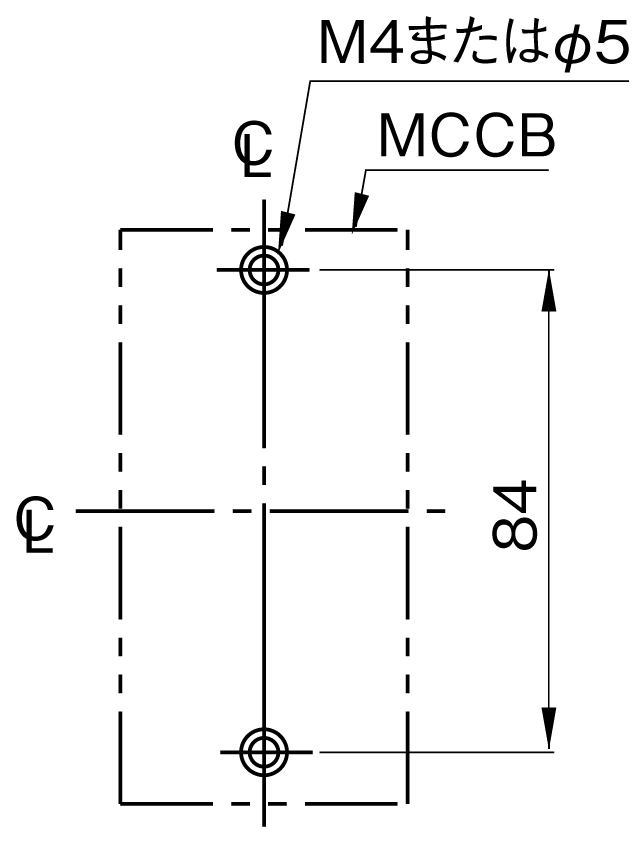

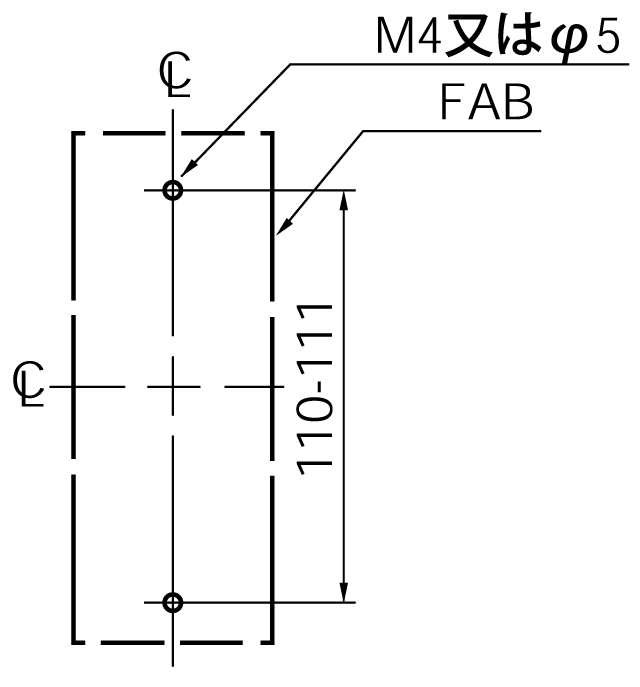

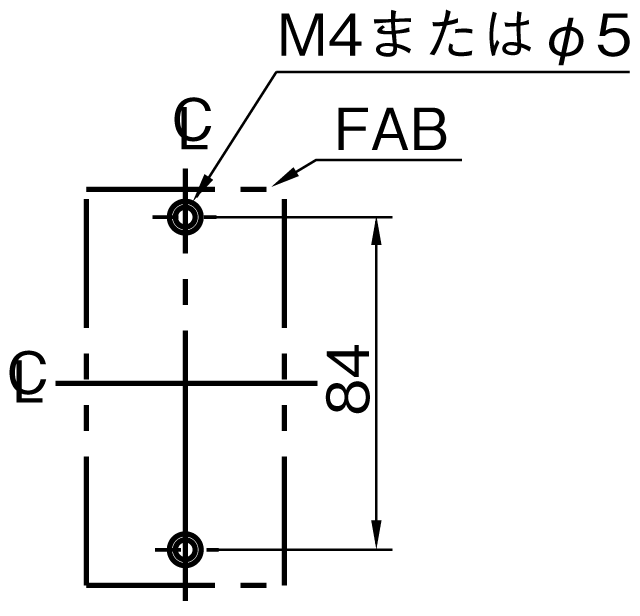

取付穴寸法 | ![]() |
![]() |
![]() |
|
主回路 | 端子ねじ | なべ小ねじ:M8×15 | なべ小ねじ:M8×15 | なべ小ねじ:M8×14 |
適合圧着端子 | R2~14-8,22-S8(日本圧着端子製造) | R2~14-8,22-S8(日本圧着端子製造) | R2~14-8,22-S8(日本圧着端子製造) | |

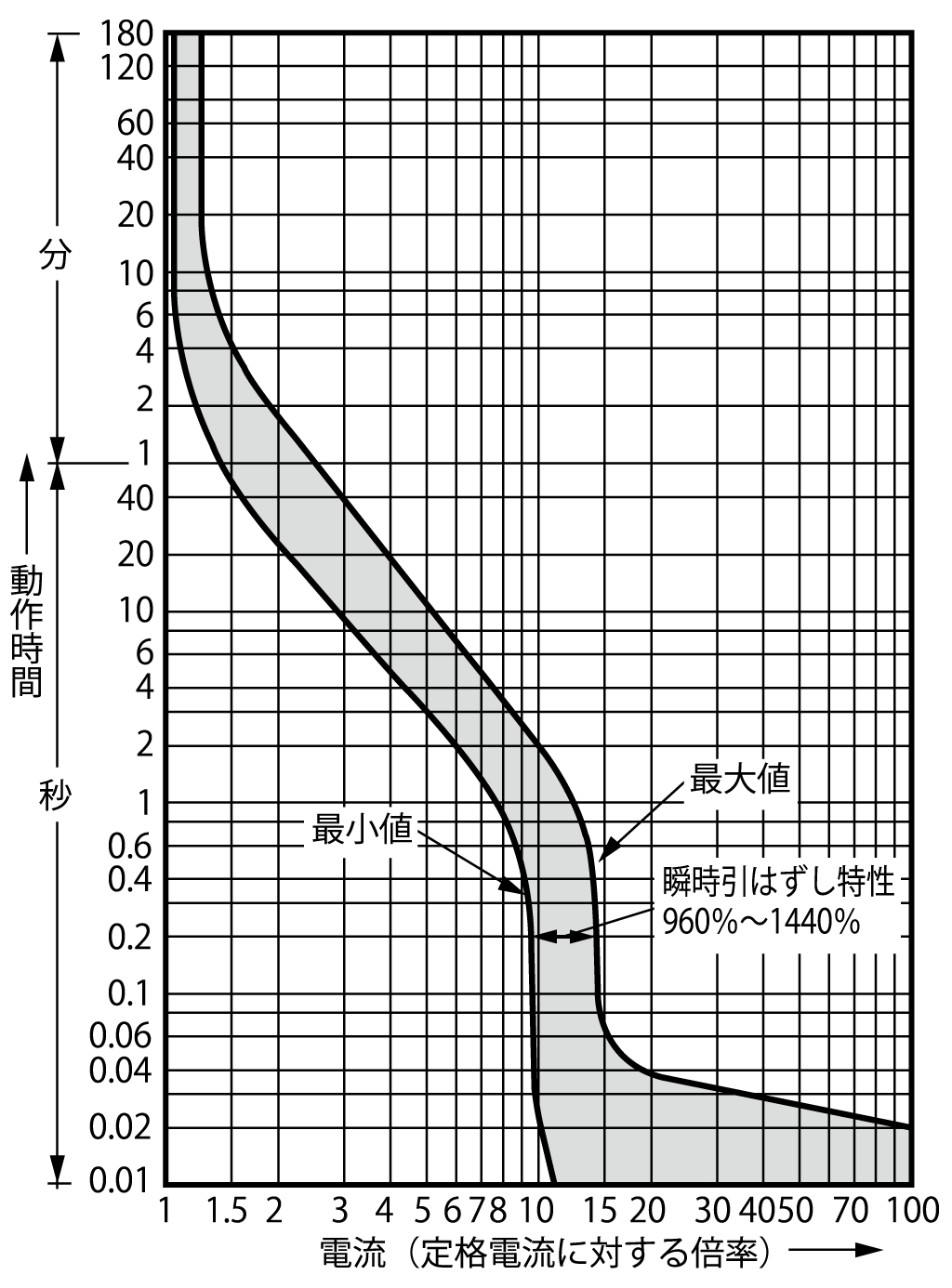

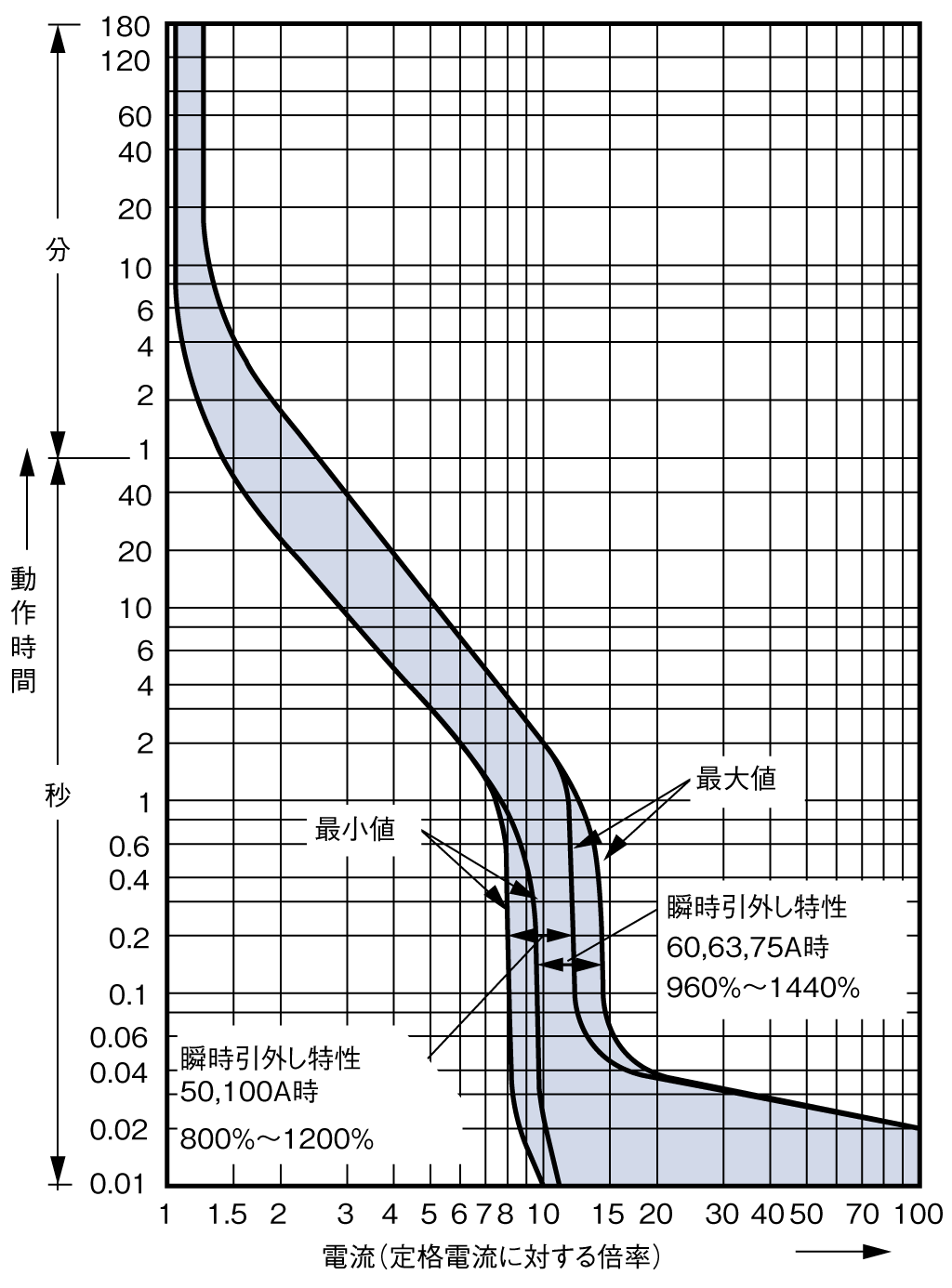

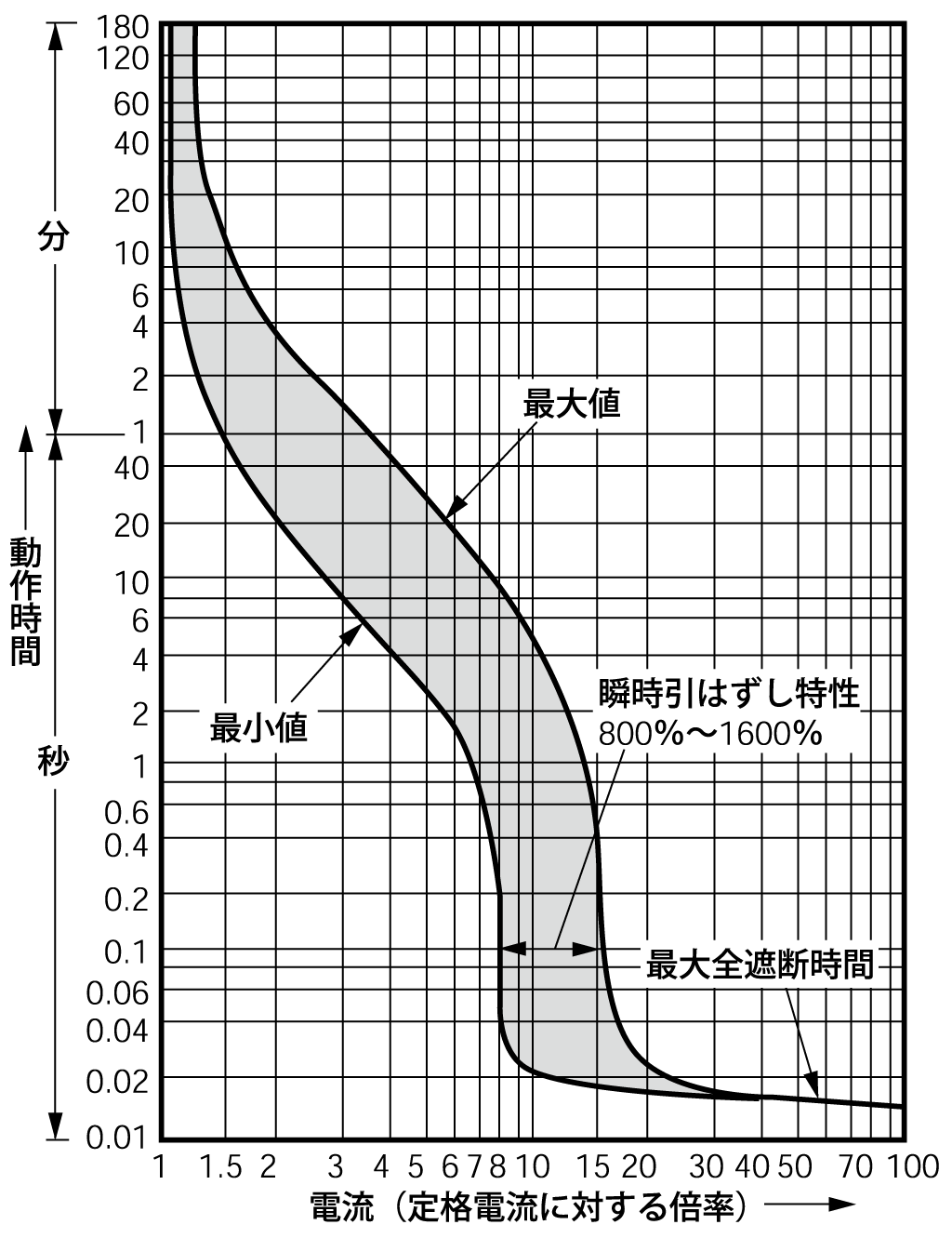

電気特性曲線 |
![]() |
![]() |
![]() |
|
カタログページ | D3-3 | DC11:C2-4 | DC9:C2-4 |
