G-TWINシリーズ 一般配線用BW63SAG-2P 新旧製品比較
フリーワードから探す
新旧比較 | 現行品 | 1世代前 | 2世代前 | |
---|---|---|---|---|
形式 | BW63SAG-2P | SA62C | SA62B | |
定格電流値【A】 | 60,63 | 60 | 60 |
遮断容量 Icu/Ics【kA】 JIS |
AC500V | 5/3 | 5/3 | 5/3 |
AC440/415/ 400/380V |
7.5/4 | 7.5/4 | 7.5/4(AC440-400V) | |
AC230V | 10/5 | 10/5 | 10/5 | |
DC250V | 5/3 | 5/3 | 5/3 | |
外形寸法[mm]
![]() |
a | 50 | 50 | 50 |
b | 100 | 100 | 130 | |
c | 60 | 60 | 60 | |
d | 84 | 84 | 80 | |

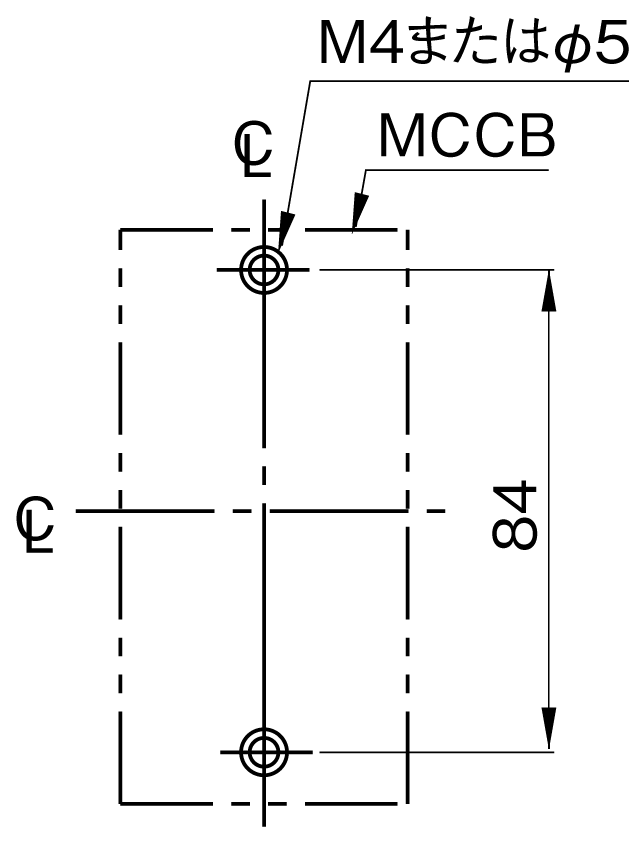

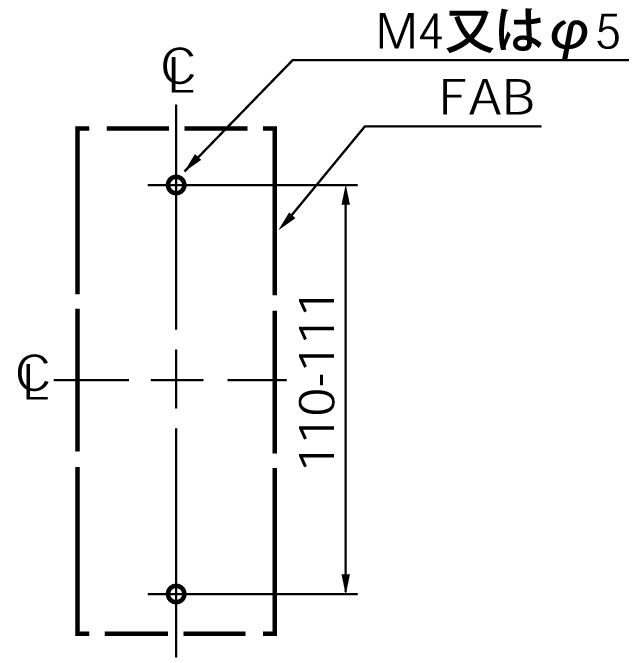

取付穴寸法 | ![]() |
![]() |
![]() |
|
主回路 | 端子ねじ | なべ小ねじ:M8×15 | なべ小ねじ:M8×15 | なべ小ねじ:M8×14 |
適合圧着端子 | R2~14-8,22-S8(日本圧着端子製造) | R2~14-8,22-S8(日本圧着端子製造) | R2~14-8,22-S8(日本圧着端子製造) | |

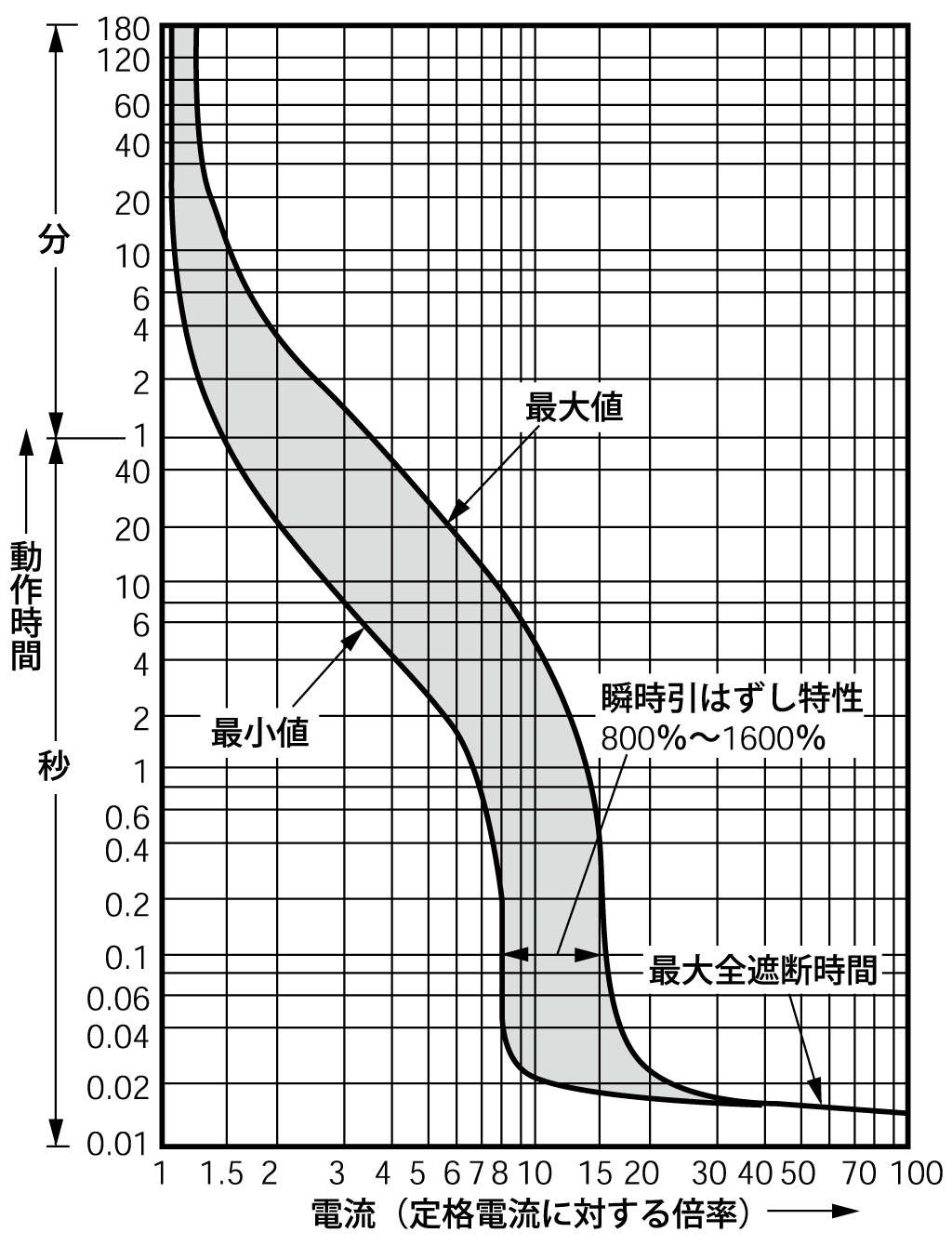

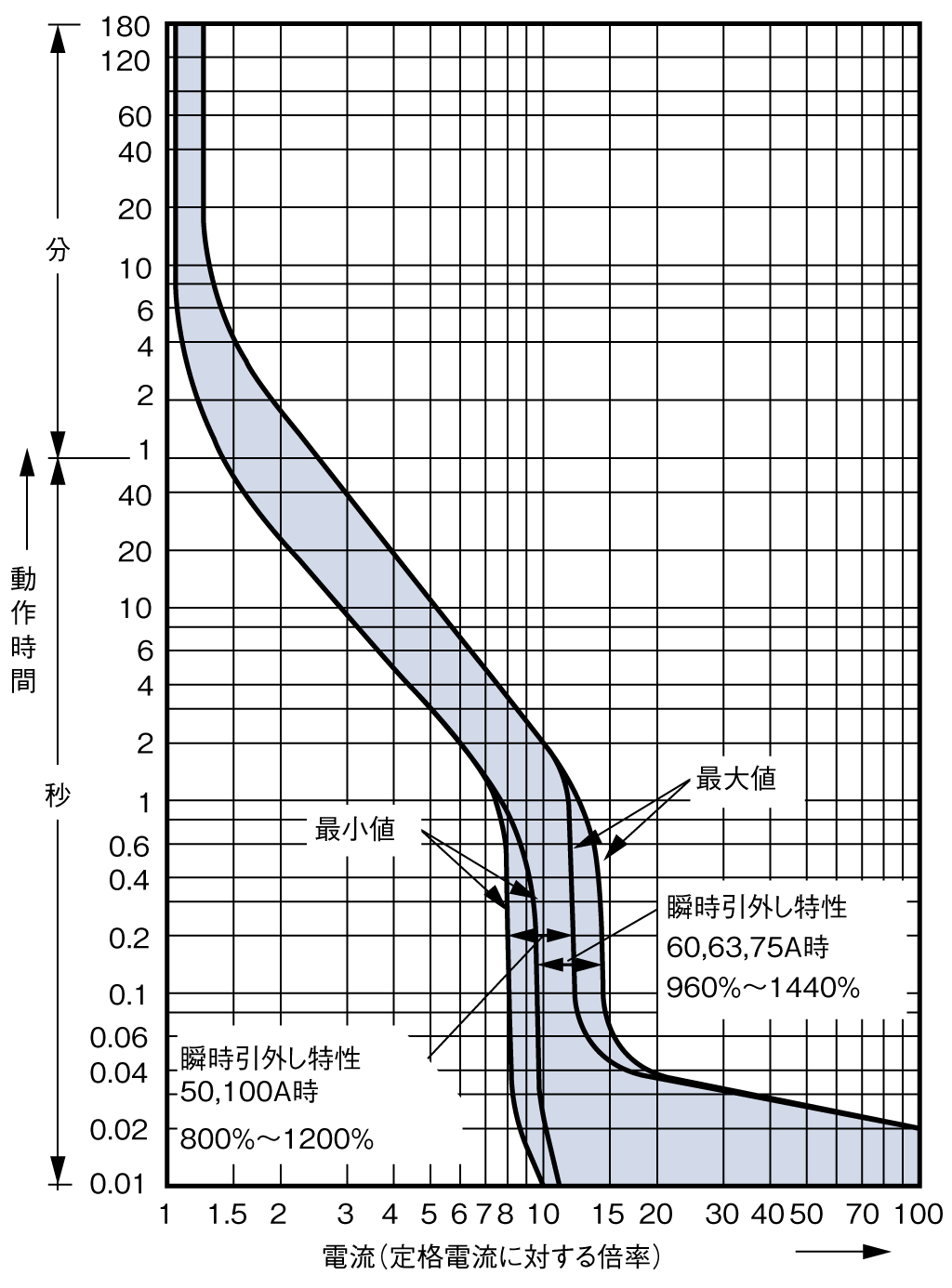

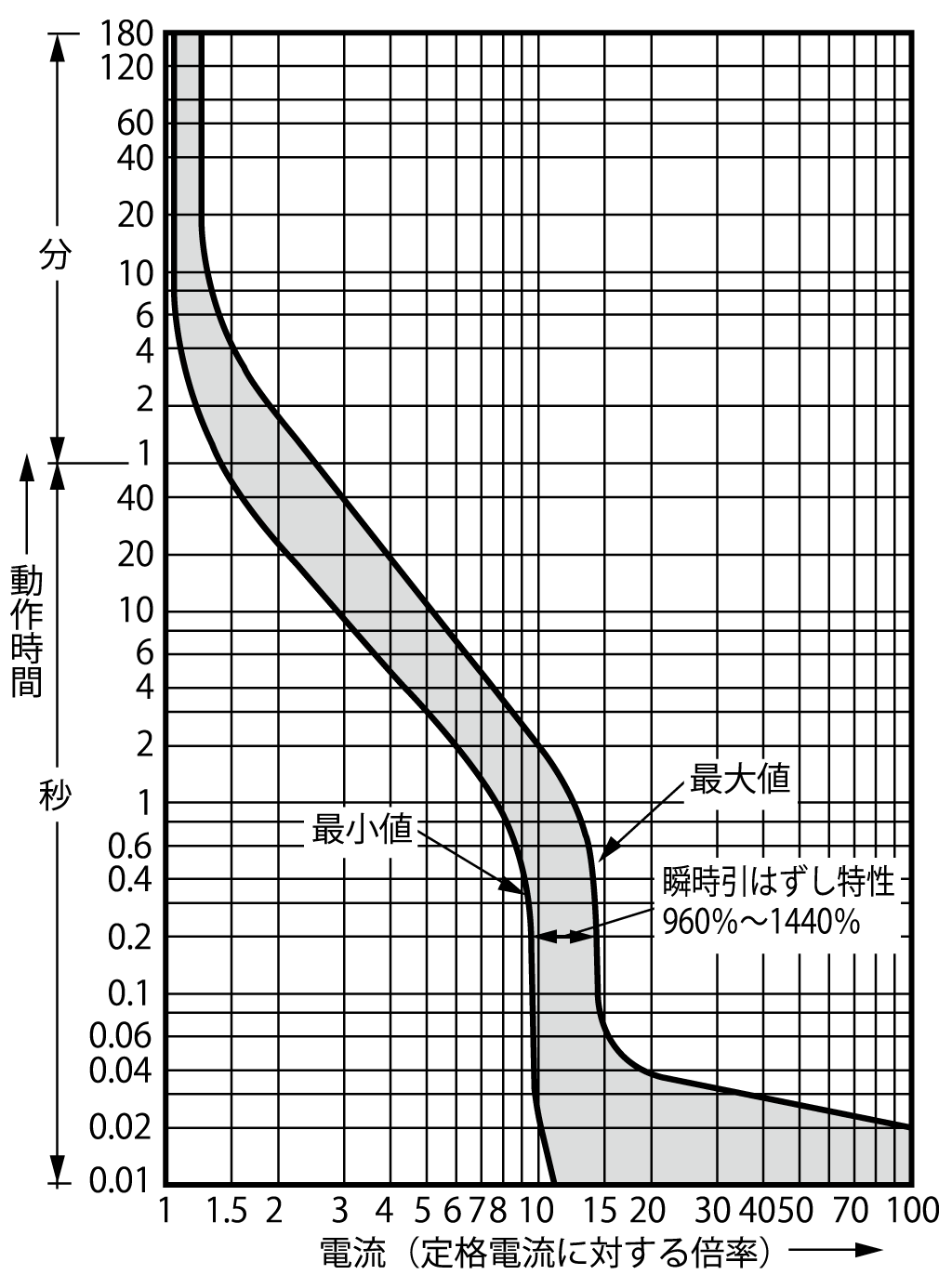

電気特性曲線 |
![]() |
![]() |
![]() |
|
カタログページ | D3-3 | DC11:C2-6 | DC9:C2-8 |
