G-TWINシリーズ JIS専用品（4B品）EW100EAG-3P□4B 新旧製品比較
フリーワードから探す
| 新旧比較 | 現行品 | 1世代前 | 2世代前 | |
|---|---|---|---|---|
| 形式 | EW100EAG-3P(4B) | EG103C | EG103B | |
| 定格電流値【A】 | 50,60,63,75,100 | 50,60,75,100 | (50),60,75,100 | |
| 定格感度電流値【mA】 | 30,100/200/500切替 | 30,100/200/500切替(高速形) | 30,100/200/500切替(高速形) | |
| 遮断容量 Icu/Ics【kA】 JIS |
AC500V | - | - | - |
| AC440/415/ 400/380V |
10/5 | 10/5 | 10/-(AC415V) | |
| AC230V | 25/13 | 25/13 | 25/-(AC200V) | |
| AC100V | 25/13 | 25/13 | 25/- | |
外形寸法[mm]
 |
a | 75 | 75 | 75 |
| b | 100 | 100 | 130 | |
| c | 60 | 60 | 60 | |
| d | 84 | 84 | 80 | |
| 取付穴寸法 |  |
 |
 |
|
| 主回路 | 端子ねじ | なべ小ねじ:M8×15(60A以上) 亀の甲ねじ:M5×14(50A品) |
なべ小ねじ:M8×15(60A以上) 亀の甲ねじ:M5×14(50A品) |
なべ小ねじ:M8×14(60A以上) 亀の甲ねじ:M5×14(50A品) |
| 適合圧着端子 | R2~14-8,22~38-S8(日本圧着端子製造),F60-8(60mm2専用圧着端子)(60A以上) R2~14-5,22-S5(日本圧着端子製造),R22-5S(ニチフ端子工業)(50A) |
R2~14-8,22~38-S8(日本圧着端子製造),F60-8(60mm2専用圧着端子)(60A以上) R2~14-5(50A) |
R2~14-8,22~38-S8(日本圧着端子製造),F60-8(60mm2専用圧着端子)(60A以上) R2~14-5(50A) |
|

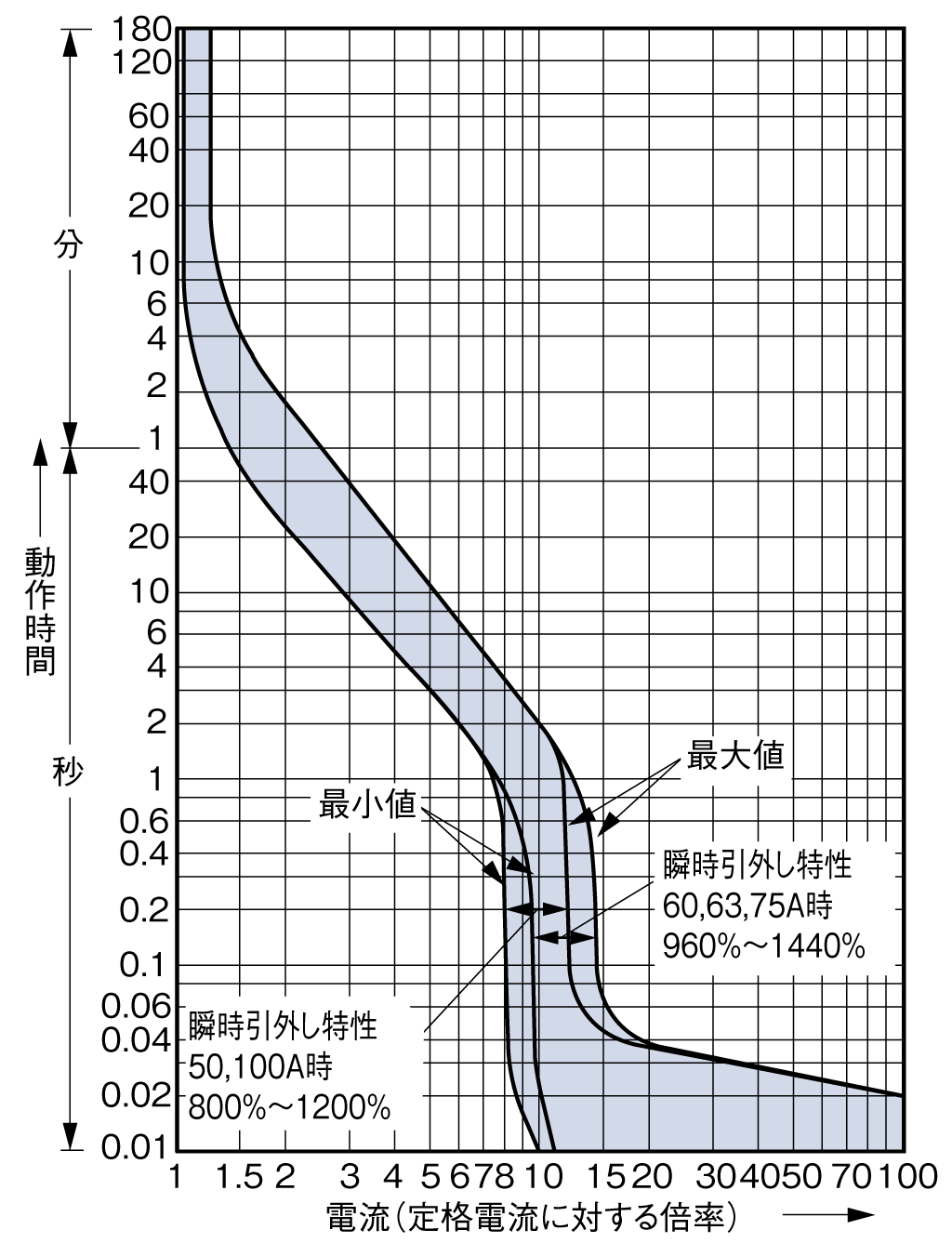

| 電気特性曲線 |
|
|
|
|
| カタログページ | D3-16,D3-24(4B) | DC11:C2-13 | DC9:C2-31 | |
