G-TWINシリーズ 一般配線用EW125RAG-4P 新旧製品比較 2
フリーワードから探す
| 新旧比較 | 現行品 | 1世代前 | |
|---|---|---|---|
| 形式 | EW125RAG-4P | SG104HD | |
| 定格電流値【A】 | 15,20,30,40,50,60,75,100,125 | 50,60,75,100 | |
| 定格感度電流値【mA】 | 30(高速形),100/200/500/1000切替(高速/時延形) | 100/200/500切替(時延形) | |
| 遮断容量 Icu/Ics【kA】 JIS |
AC500V | - | - |
| AC440/415/ 400/380V |
50/25 | 42/-(AC415V) | |
| AC230V | 100/50 | 85/-(AC200V) | |
| AC100V | 100/50 | - | |
外形寸法[mm]
 |
a | 120 | 140 |
| b | 155 | 230 | |
| c | 68 | 86 | |
| d | 95 | 109 | |

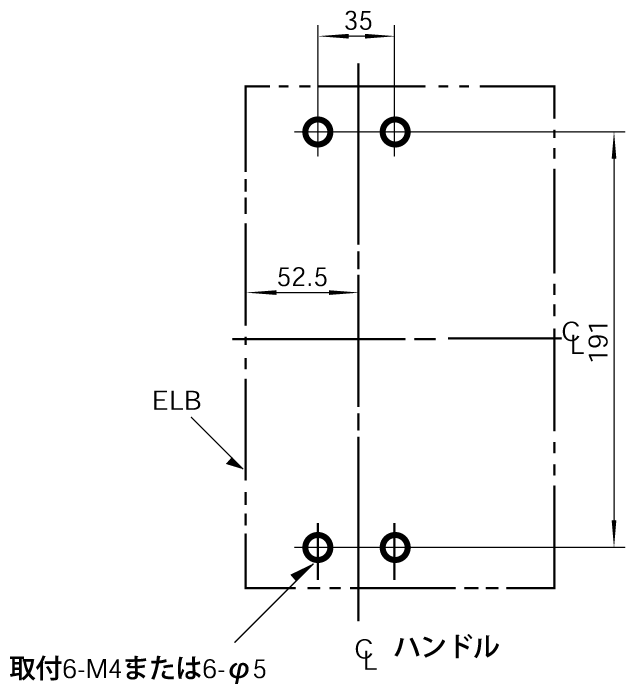

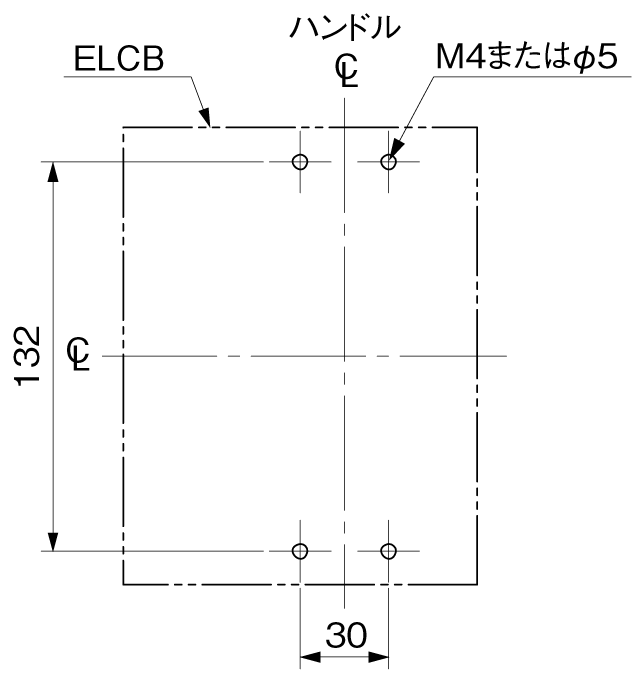

| 取付穴寸法 |  |
 |
|
| 主回路 | 端子ねじ | なべ小ねじ:M8×16 | なべ小ねじ:M8 |
| 適合圧着端子 | R2~22-8,38-S8(日本圧着端子製造),CB60-8 | ||

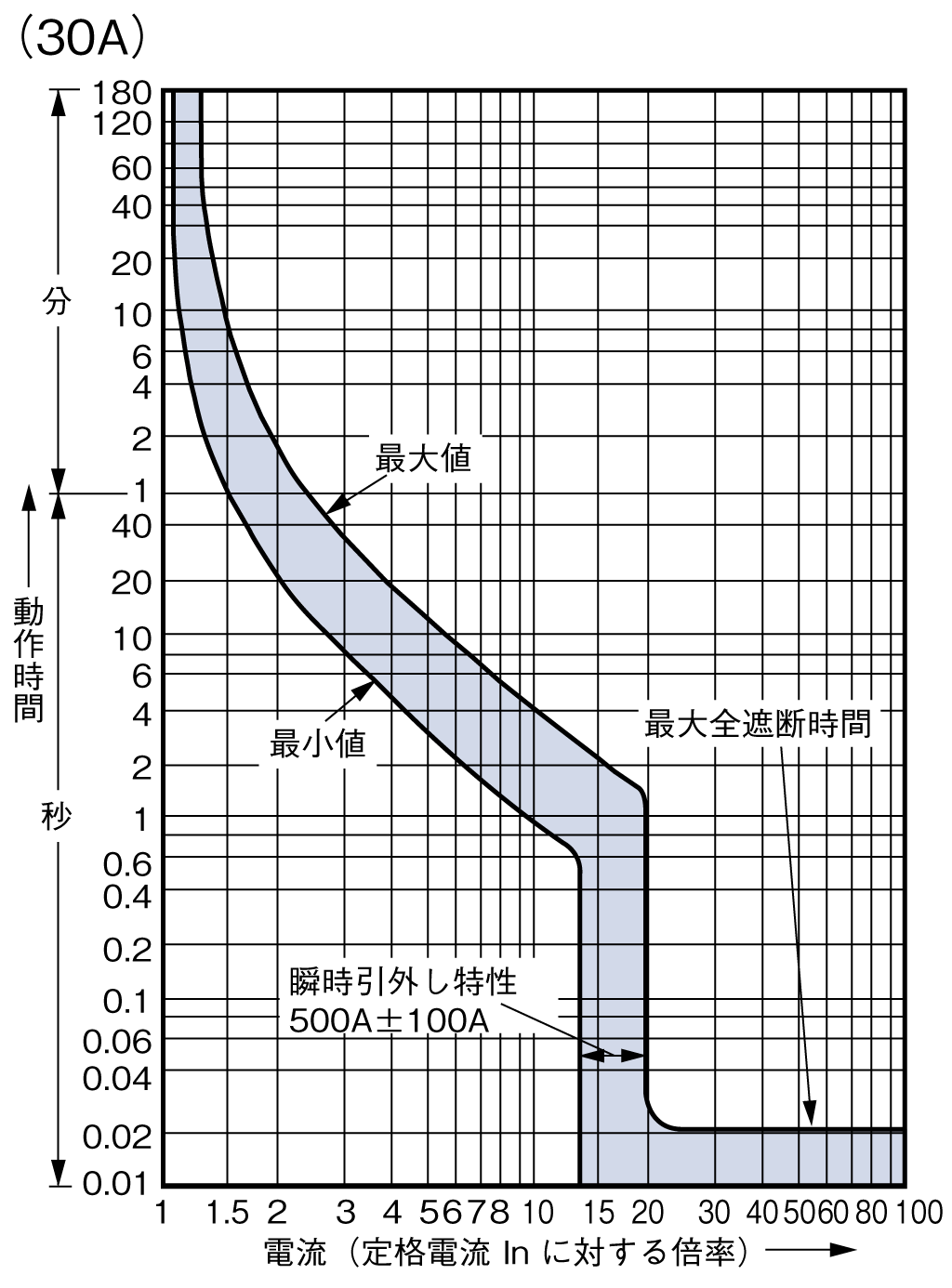

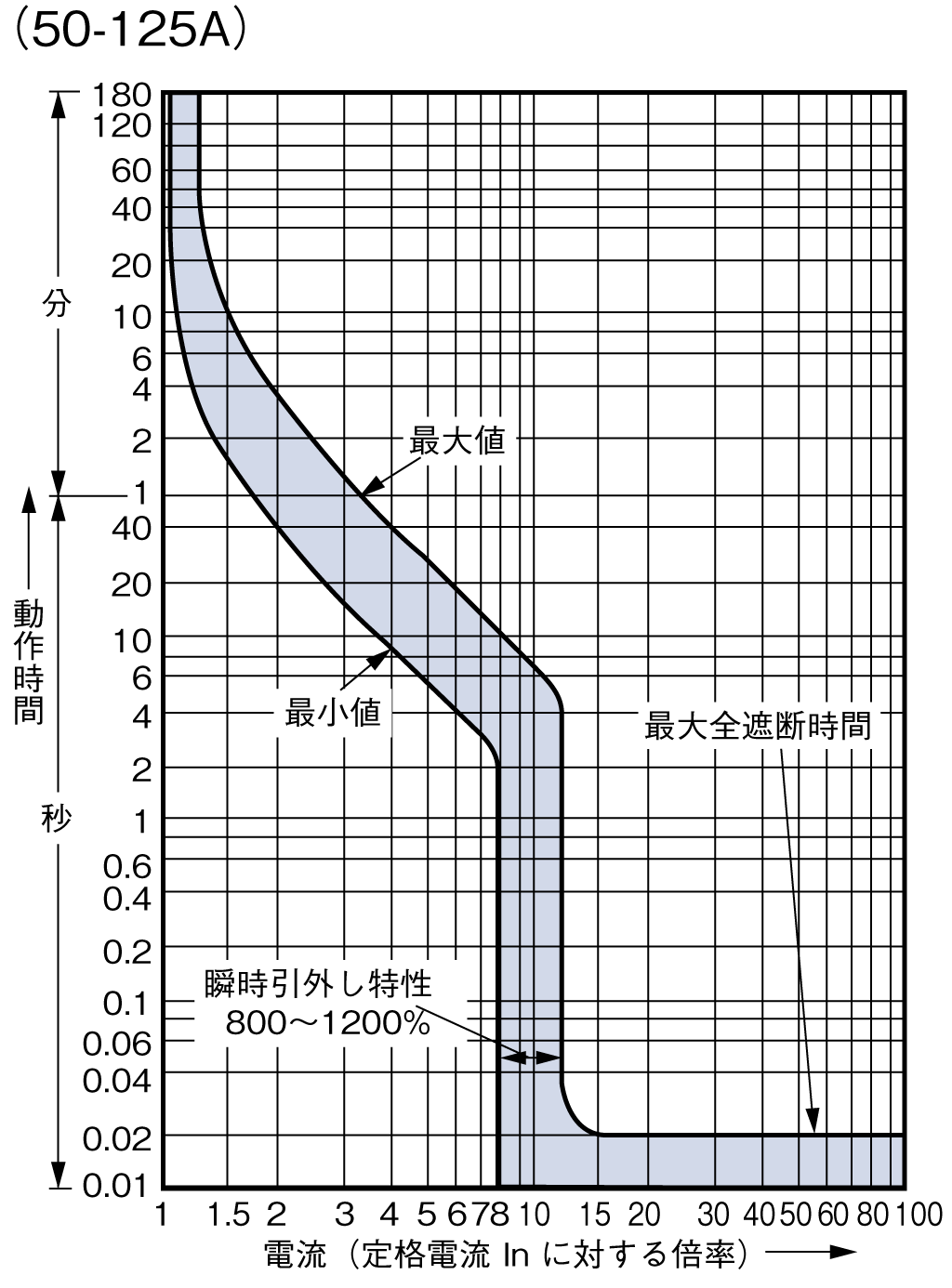

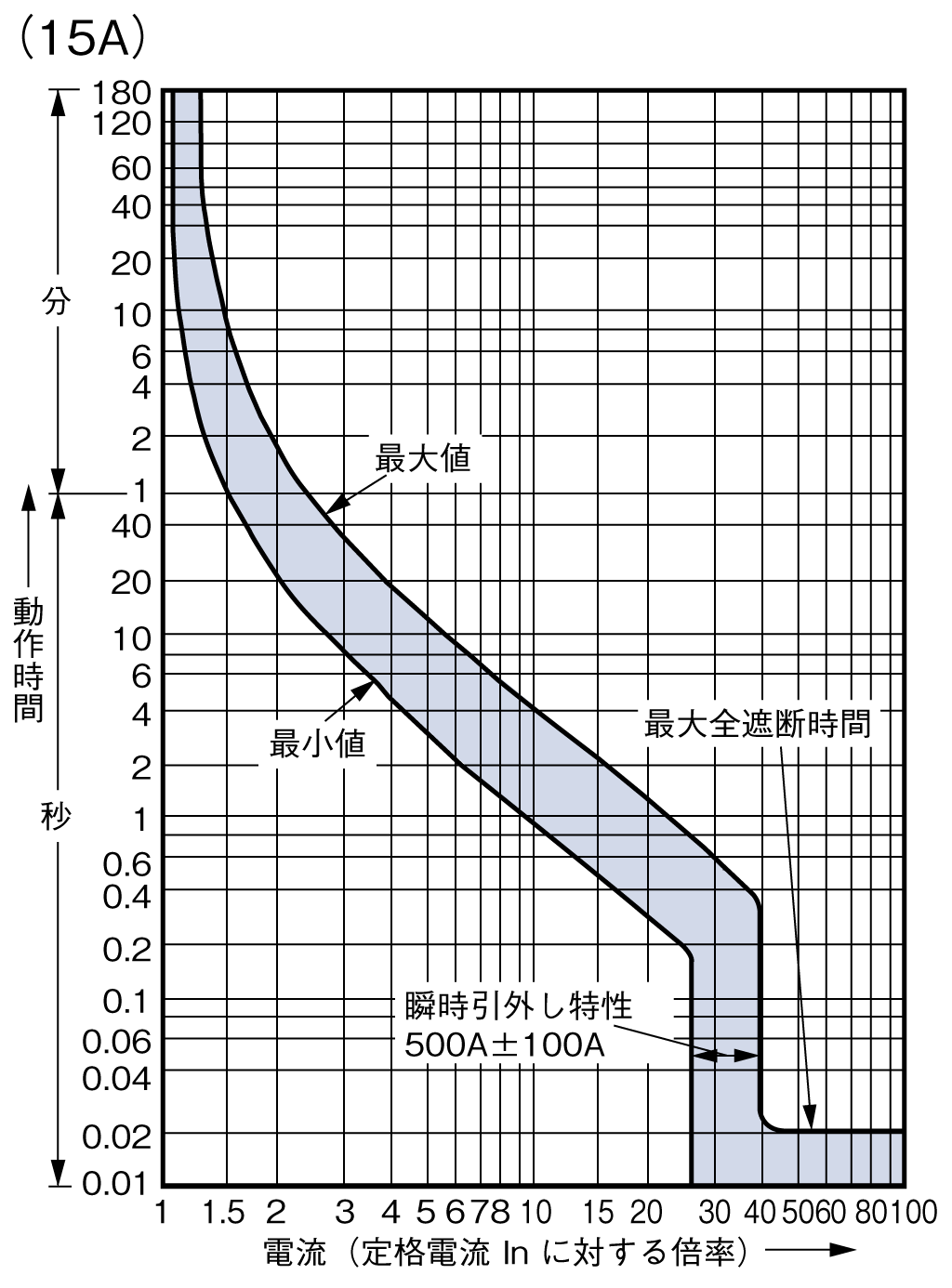

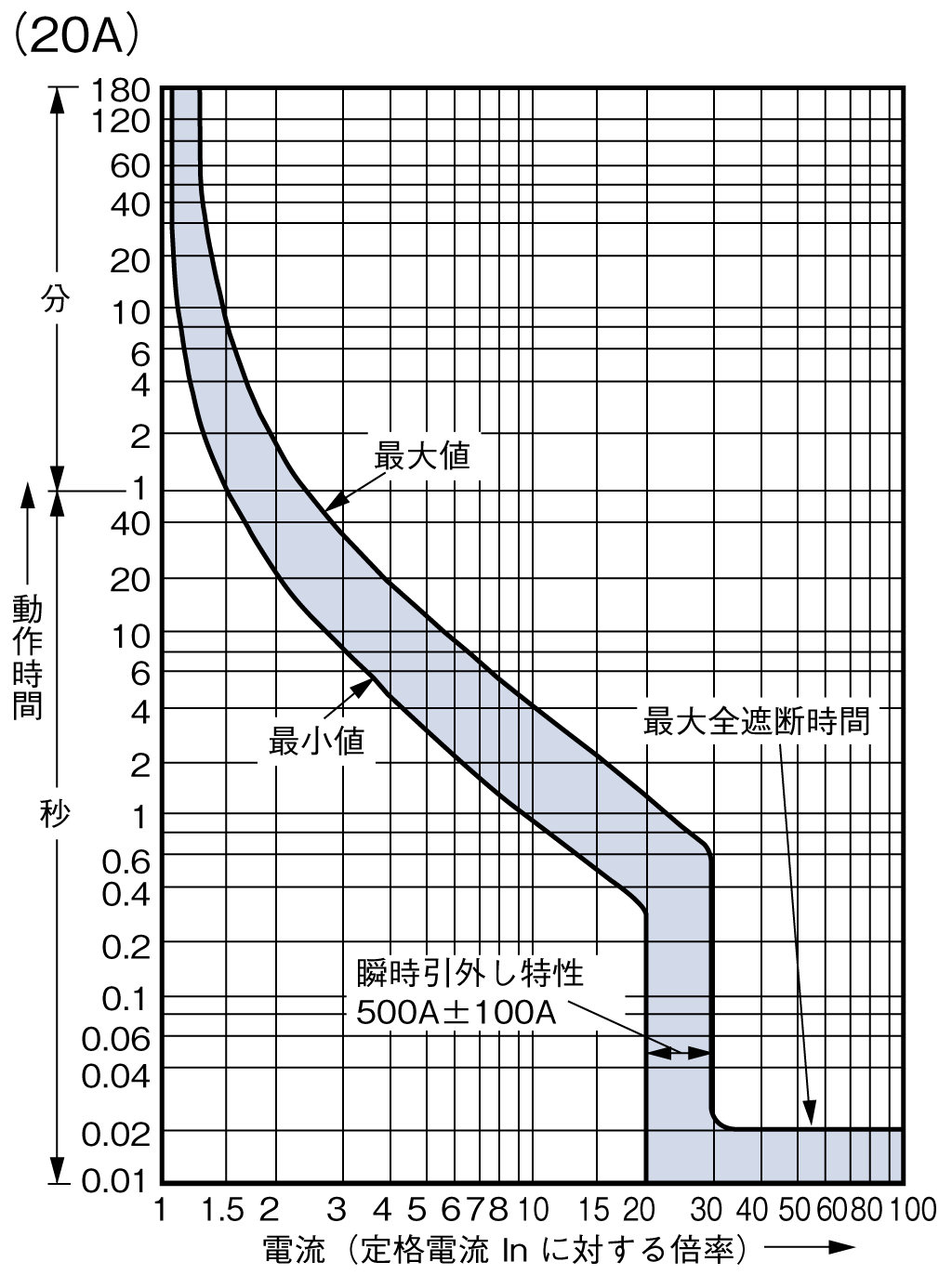

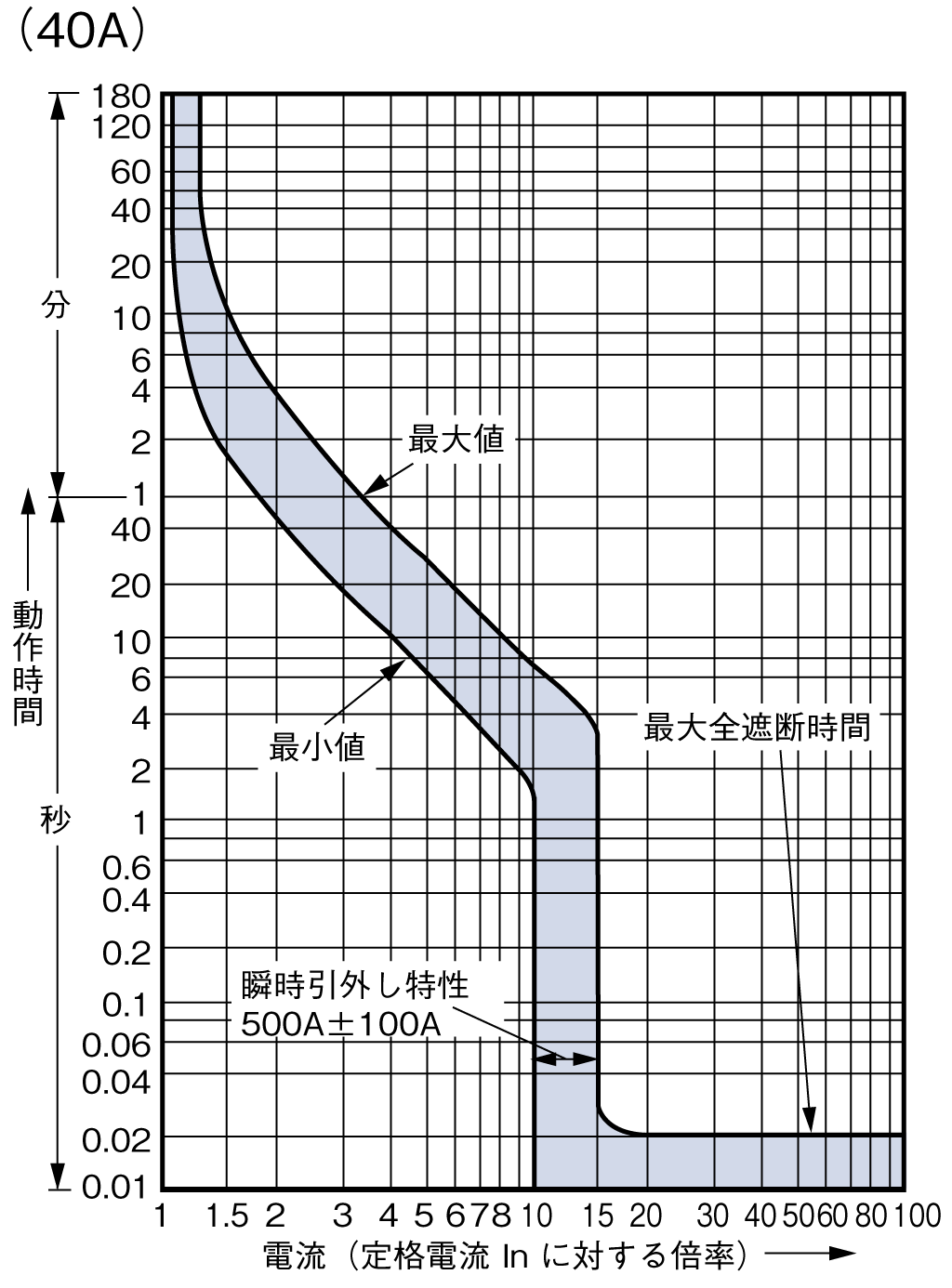

| 電気特性曲線 |
|
||
| カタログページ | D3-17 | DC9:C2-45 | |
