G-TWINシリーズ 一般配線用EW250EAG-3P 新旧製品比較 1
フリーワードから探す
| 新旧比較 | 現行品 | 1世代前 | 2世代前 | |
|---|---|---|---|---|
| 形式 | EW250EAG-3P | EG203C | EG203B | |
| 定格電流値【A】 | 125,150,160,175,200,225,250 | 125,150,175,200,225 | 125,150,175,200,225 | |
| 定格感度電流値【mA】 | 30(高速形),100/200/500/1000切替(高速/時延形) | 30,100/200/500切替(高速形) | 30,100/200/500切替(高速形) | |
| 遮断容量 Icu/Ics【kA】 JIS |
AC500V | - | - | - |
| AC440/415/ 400/380V |
18/9 | 15/4(AC440-415V),18/5(AC400V) | 15/-(AC415V) | |
| AC230V | 36/18 | 35/18 | 30/-(AC200V) | |
| AC100V | 36/18 | 35/18 | 30/- | |
外形寸法[mm]
 |
a | 105 | 105 | 105 |
| b | 165 | 165 | 165 | |
| c | 68 | 60 | 60 | |
| d | 95 | 84 | 84 | |

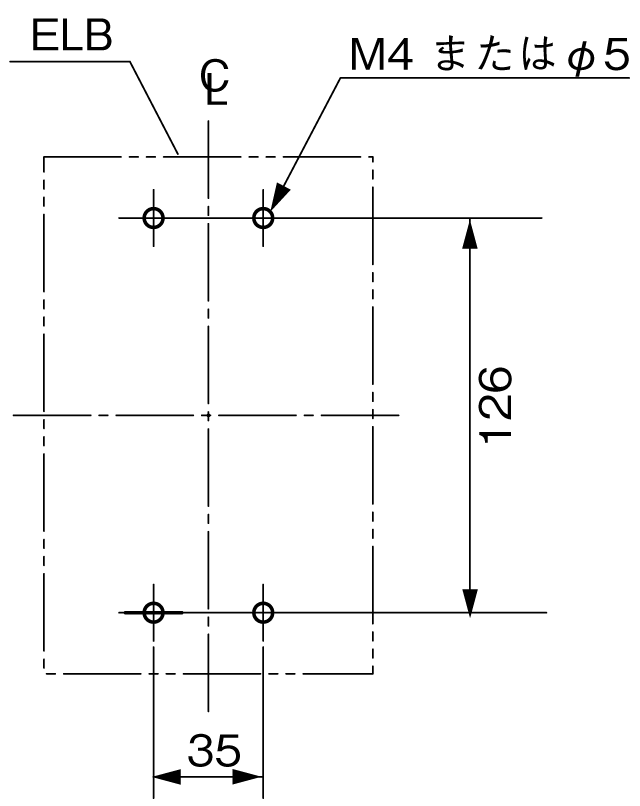

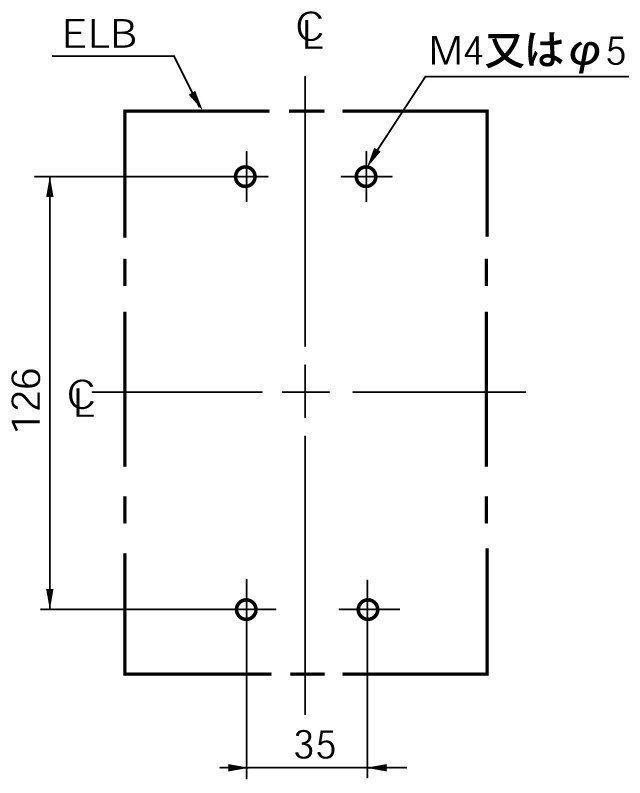

| 取付穴寸法 |  |
 |
 |
|
| 主回路 | 端子ねじ | 六角穴付ボルト:M8×16 | 六角穴付ボルト:M8×20 | 六角穴付ボルト:M8×20 |
| 適合圧着端子 | R22~60-8,CB100-8,CB150-8 | R14~60-8,CB100~150-8 | R14~60-8,CB100~150-8 | |

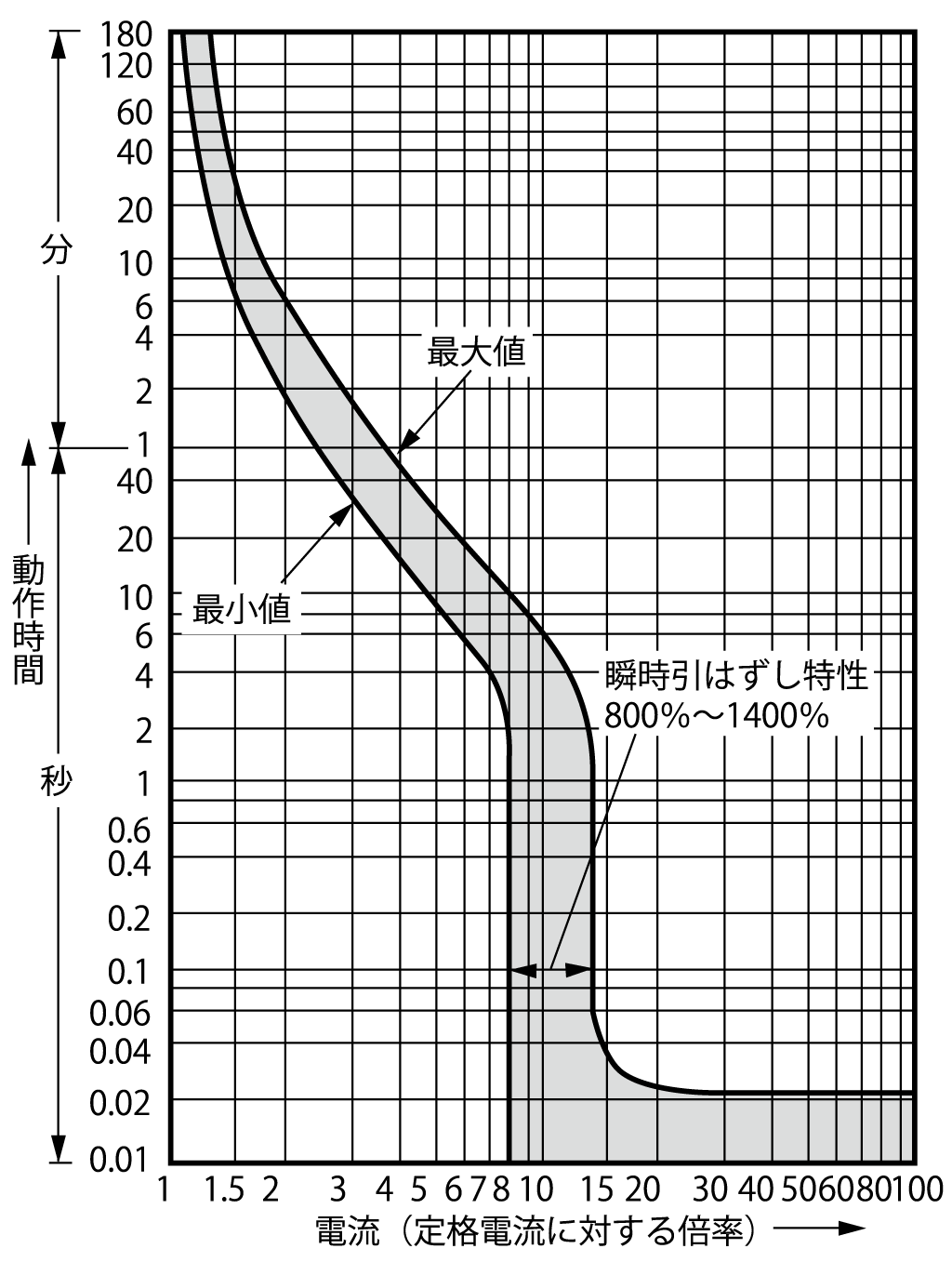

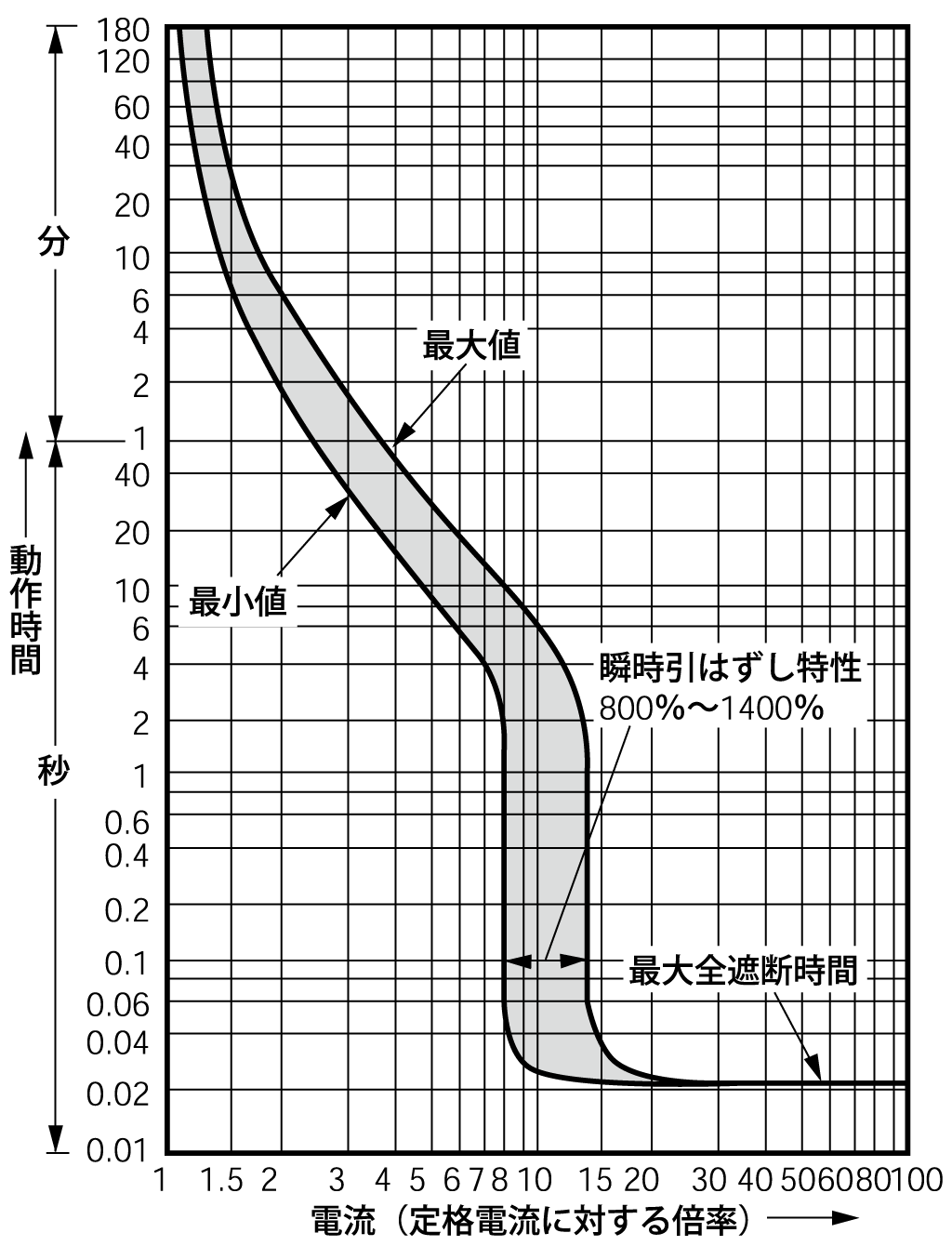

| 電気特性曲線 |
|
|
|
|
| カタログページ | D3-18 | DC11:C2-13 | DC9:C2-31 | |
