G-TWINシリーズ 一般配線用EW32AAG-2P 新旧製品比較
フリーワードから探す
| 新旧比較 | 現行品 | 1世代前 | 2世代前 | |
|---|---|---|---|---|
| 形式 | EW32AAG-2P | EG32AC | EG32F | |
| 定格電流値【A】 | 5,10,15,20,30,32 | 5,10,15,20,30 | 5,10,15,20,30 | |
| 定格感度電流値【mA】 | 15,30,100 | 15,30,100(高速形) | 15,30,100(高速形) | |
| 遮断容量 Icu/Ics【kA】 JIS |
AC500V | - | - | - |
| AC440/415/ 400/380V |
- | - | - | |
| AC230V | 2.5/2 | 2.5/2 | 2.5/-(AC200V) | |
| AC100V | 2.5/2 | 2.5/2 | 2.5/- | |
外形寸法[mm]
 |
a | 50 | 50 | 50 |
| b | 100 | 100 | 96 | |
| c | 60 | 60 | 60 | |
| d | 84 | 84 | 80 | |

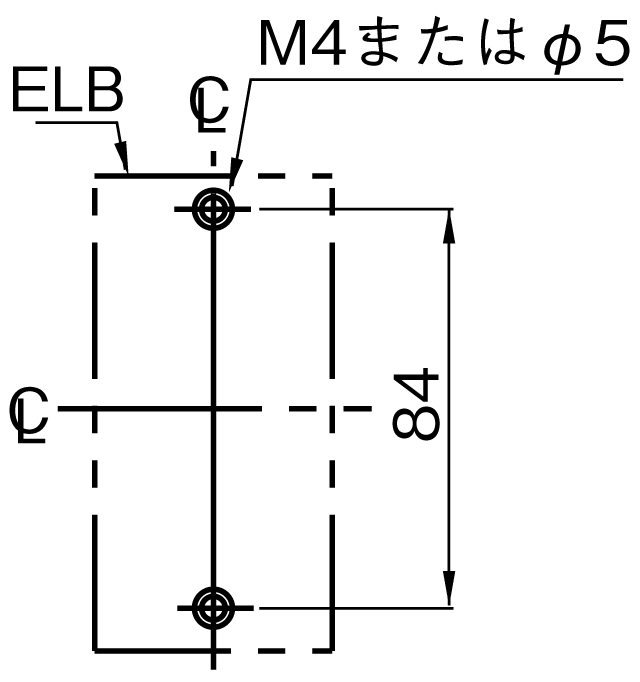

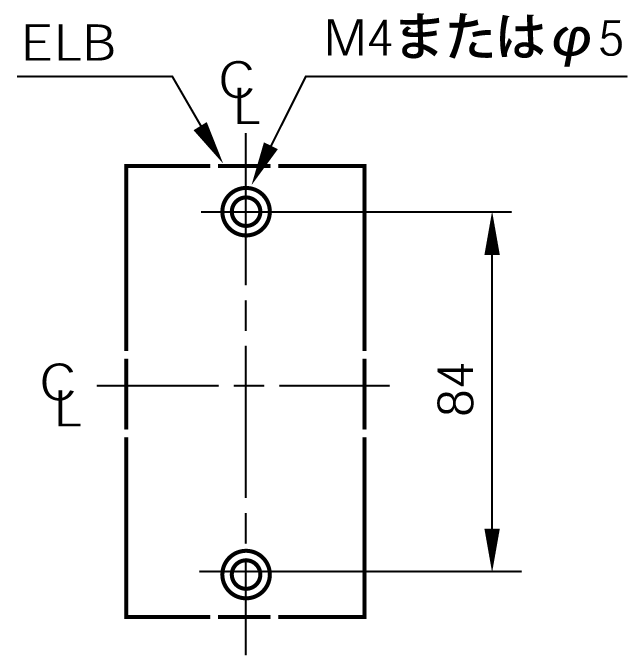

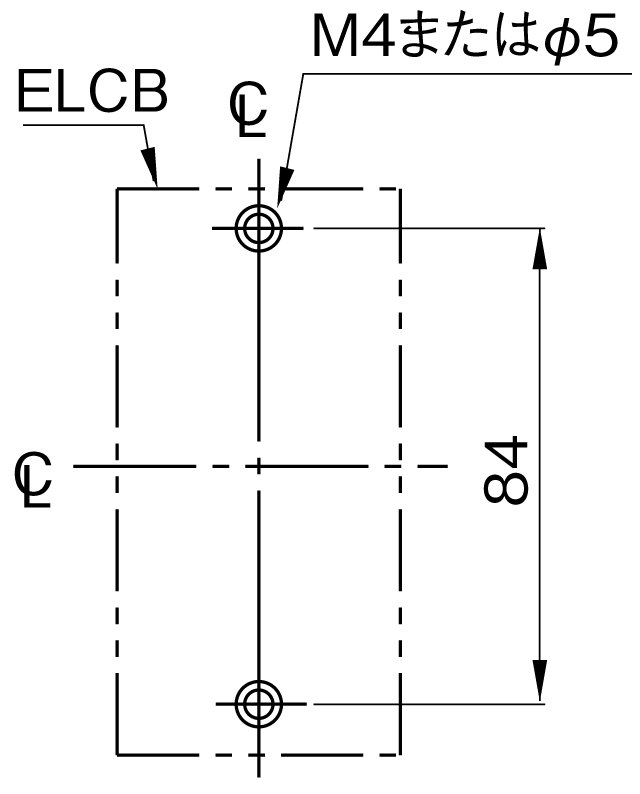

| 取付穴寸法 |  |
 |
 |
|
| 主回路 | 端子ねじ | 亀の甲ねじ:M5×14 | 亀の甲ねじ:M5×14 | 亀の甲ねじ:M5×14 |
| 適合圧着端子 | R2~14-5 | R2~14-5 | R2~14-5 | |

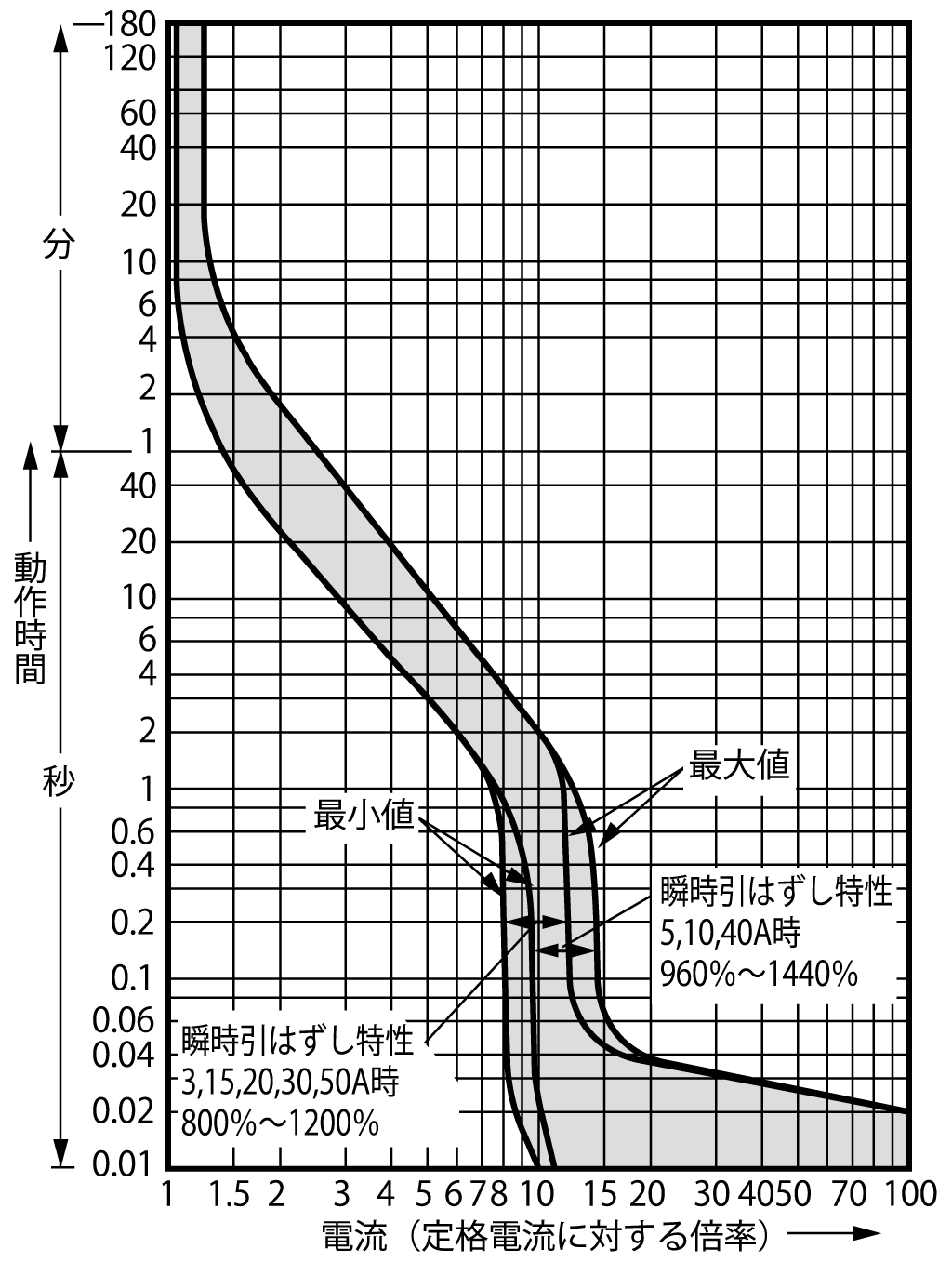

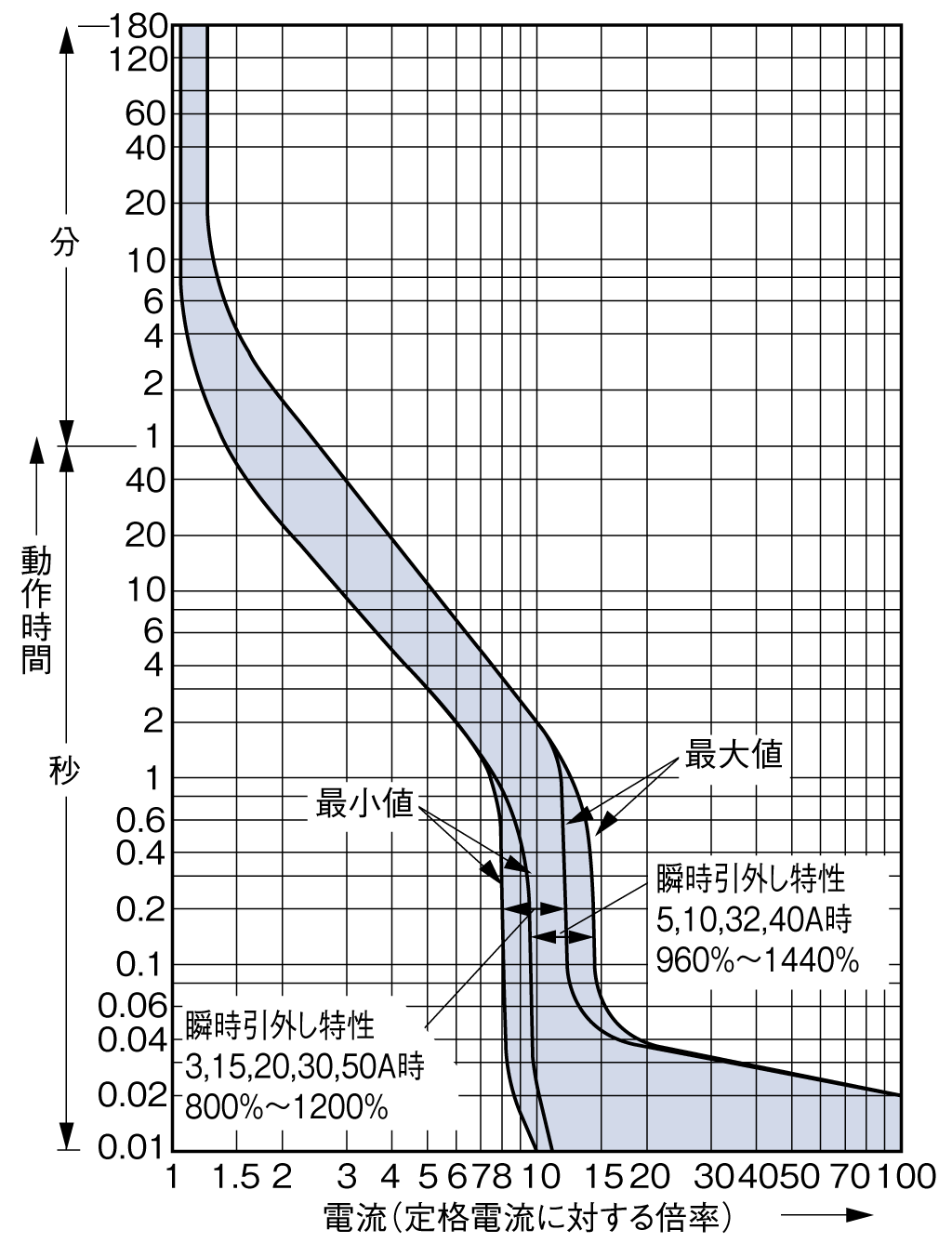

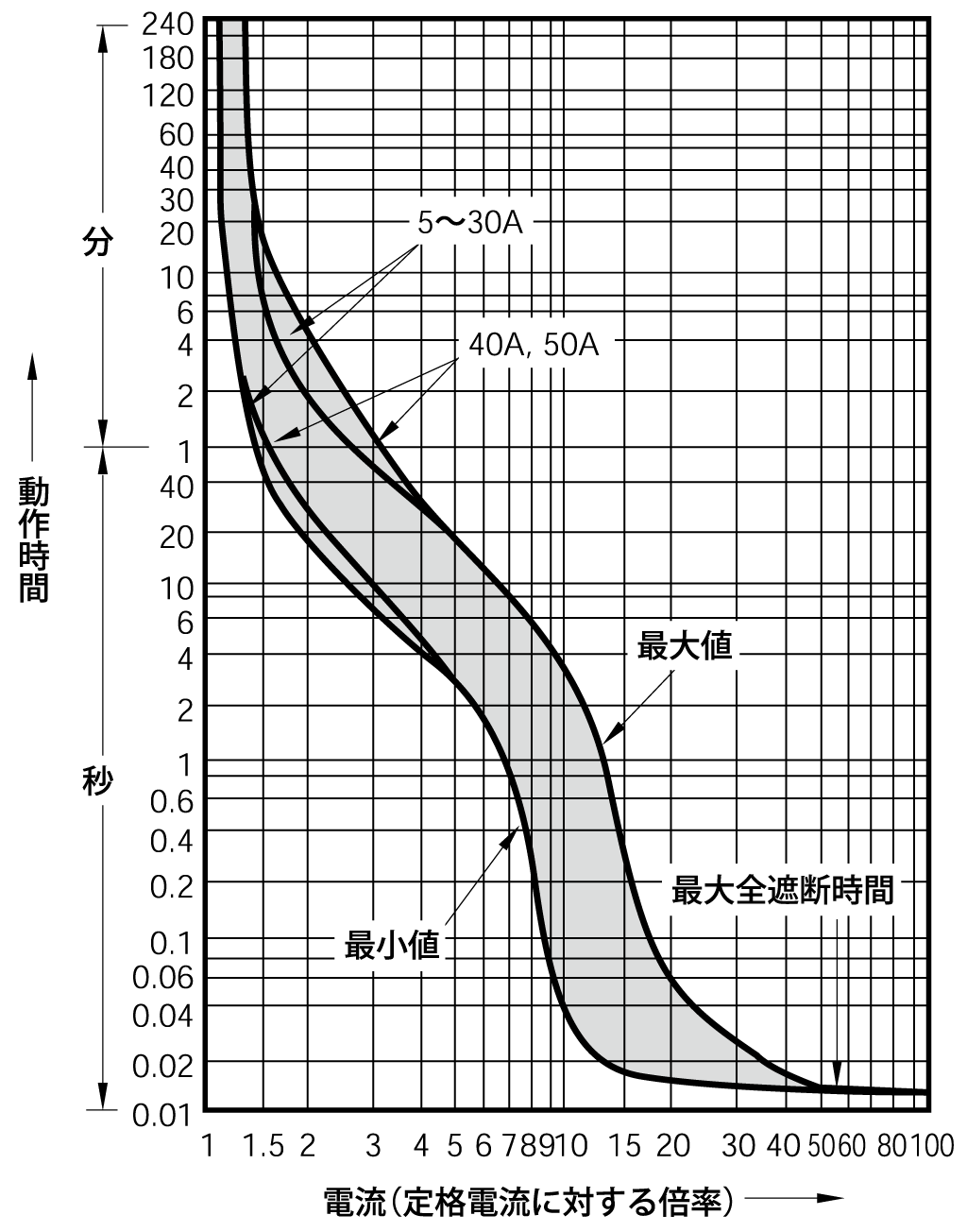

| 電気特性曲線 |
|
|
|
|
| カタログページ | D3-13 | DC11:C2-12 | DC9:C2-28 | |
