G-TWINシリーズ 一般配線用EW400EAG-3P 新旧製品比較 2
フリーワードから探す
| 新旧比較 | 現行品 | 1世代前 | 2世代前 | |
|---|---|---|---|---|
| 形式 | EW400EAG-3P | EG403CD | EG403BD | |
| 定格電流値【A】 | 250,300,350,400 | 250,300,350,400 | 250,300,350,400 | |
| 定格感度電流値【mA】 | 30(高速形),100/200/500/1000切替(高速/時延形) | 100/200/500切替(時延形) | 100/200/500切替(時延形) | |
| 遮断容量 Icu/Ics【kA】 JIS |
AC500V | - | - | - |
| AC440/415/ 400/380V |
30/15 | 25/13 | 25/-(AC415V) | |
| AC230V | 50/25 | 35/18 | 35/-(AC200V) | |
| AC100V | 50/25 | 35/18 | 35/- | |
外形寸法[mm]
 |
a | 140 | 140 | 140 |
| b | 257 | 257 | 257 | |
| c | 103 | 103 | 103 | |
| d | 146 | 146 | 146 | |

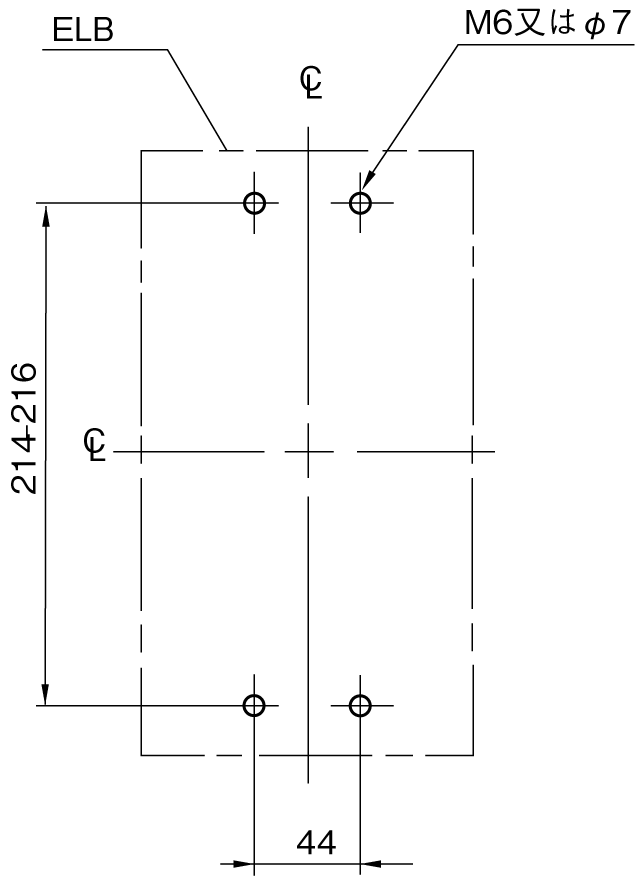

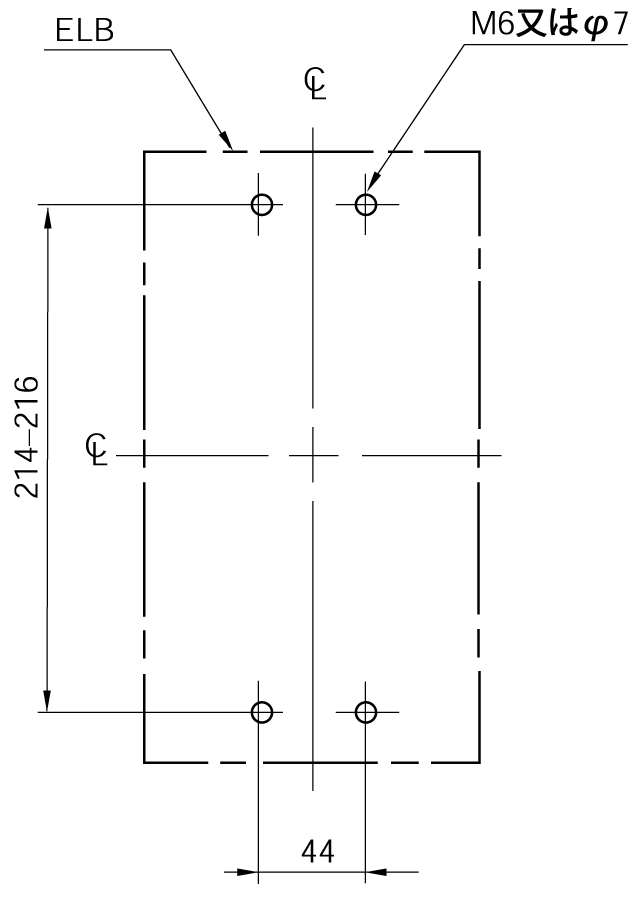

| 取付穴寸法 |  |
 |
 |
|
| 主回路 | 端子ねじ | 六角ボルト+ナット:M12×35 | 六角ボルト+ナット:M12×35 | 六角ボルト+ナット:M12×35 |
| 適合圧着端子 | R38~200-12,325-12(日本圧着端子製造),325-L12(日本圧着端子製造) | R38~200-12,325-12(日本圧着端子製造) | R38~200-12,325-12(日本圧着端子製造) | |

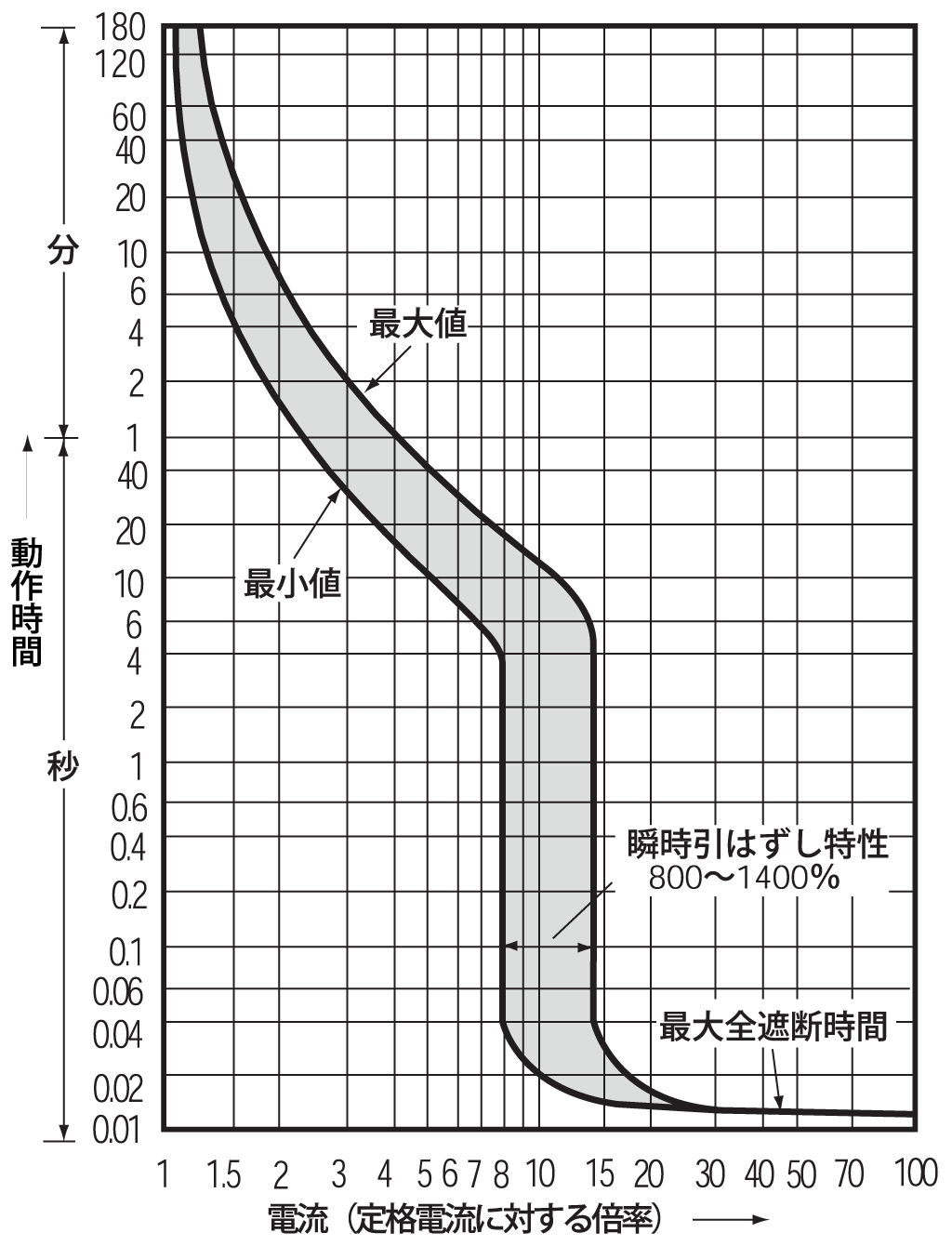

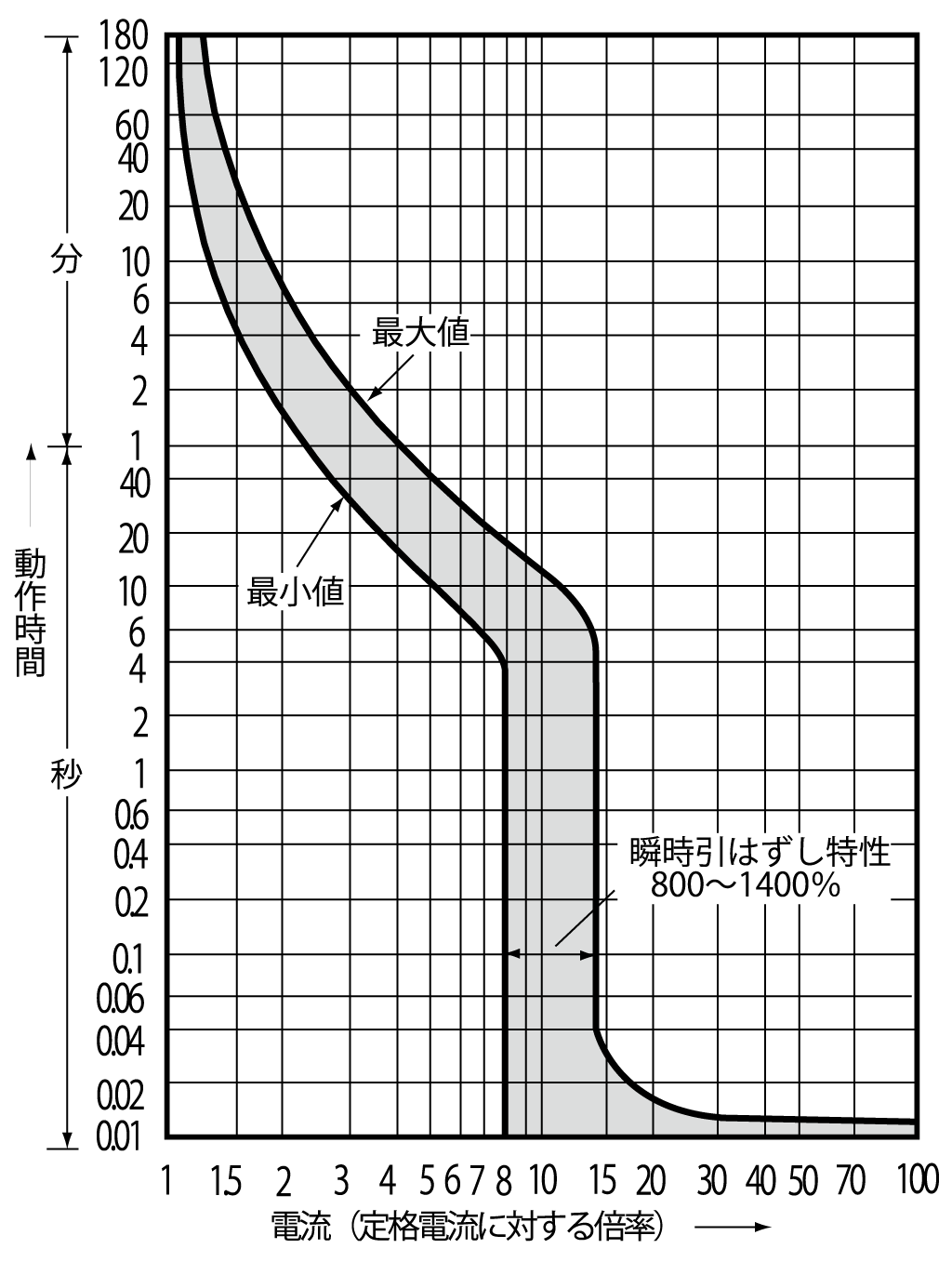

| 電気特性曲線 |
|
|
|
|
| カタログページ | D3-19 | DC11:C2-13 | DC9:C2-31 | |
