SC-NEXTシリーズSC12XA 新旧製品比較（SC-0）
フリーワードから探す
電磁接触器（非可逆・ケースカバーなし）
| 最新シリーズ | 現行シリーズ | 従来シリーズ | |||||
|---|---|---|---|---|---|---|---|
| SC-NEXTシリーズ | 新SC，NEO SCシリーズ | SRC，New SCシリーズ | |||||
| 電磁接触器形式 | SC12X | SC-0 | SRCa3631-0 |
| 定格容量 （AC-3） |
220V | 2.7kW 13A | 2.7kW 13A | 2.7kW 13A | |||
| 440V | 5.5kW 12A | 4kW 9A | 4kW 9A | ||||
| 開放熱電流（定格通電電流）〔A〕 | 20 | 20 | 20 | ||||
| 補助接点構成 | 1a, 1b | 1a, 1b | 1a | ||||
| 外形寸法〔mm〕 幅×縦×奥行 |
交流操作形 | 43×80×78 | 43×81×80 | 45×71×75 | |||
| 直流操作形 | 43×80×96 | 43×81×107 | - | ||||

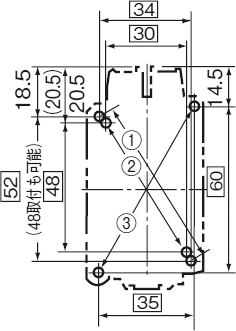

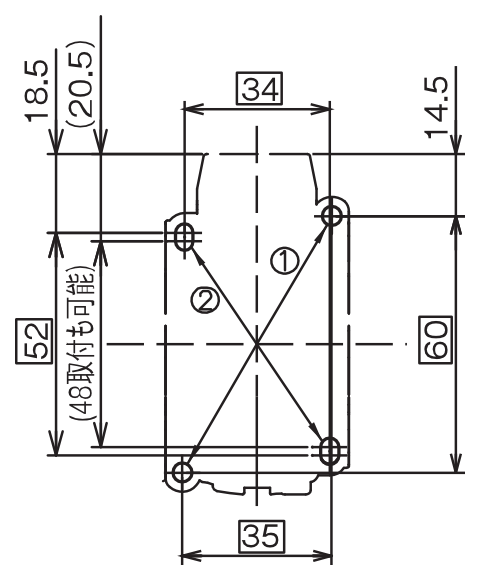

| 取付寸法 |
|
|
|
||||
| 主回路 | 端子ねじ | M3.5 | M3.5 | M3.5 | |||
| 圧着端子最大幅 | 7.7mm | 7.7mm | 6.8mm | ||||
| 補助回路 | 端子ねじ | M3.5 | M3.5 | M3.5 | |||
| 圧着端子最大幅 | 7.7mm | 7.7mm | 6.8mm | ||||

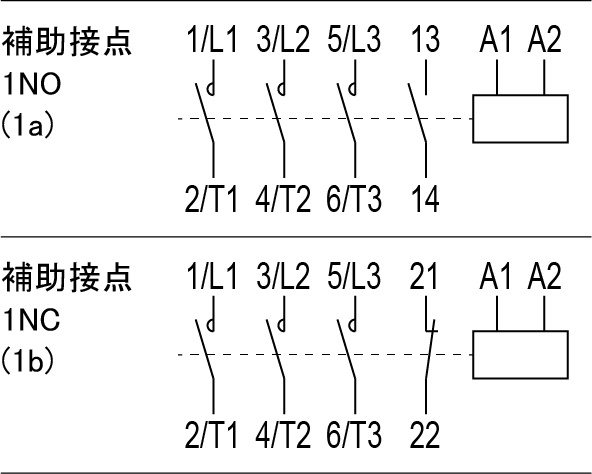

| 接点構成 |
|
|
|
||||
| 新SC、NEOシリーズとの取付互換性 | ○ | ||||||
| SRC，New SCシリーズとの取付互換性 | ○ | ||||||
- ※ 定格容量の（ ）内定格は、電磁接触器としてサーマルリレーなしで使用する場合の定格です。
- ※ 外形寸法は、幅（W）×縦（H）×奥行（D） により示しています。
- ※ 適合丸形圧着端子（JIS C 2805）のサイズは最大幅で表示しています。なお（ ）内数値は呼びサイズを示しています。
- ※ 現行サイズとの取付互換性表示……○：取付互換性あり、△（ ）：（ ）内形式のアダプタプレート取付による取付互換性あり、－：取付互換性なし
