SC-NEXTシリーズSC12XA 新旧製品比較(SC-05)

フリーワードから探す

電磁接触器(非可逆・ケースカバーなし)

最新シリーズ 現行シリーズ 従来シリーズ
SC-NEXTシリーズ 新SC,NEO SCシリーズ SRC,New SCシリーズ
電磁接触器形式 SC12X SC-05 SRCa3631-05
定格容量
(AC-3)
220V 2.7kW 13A 2.7kW 13A 2.7kW 13A
440V 5.5kW 12A 4kW 9A 4kW 9A
開放熱電流(定格通電電流)〔A〕 20 20 20
補助接点構成 1a, 1b
補助接点ユニット(SZ3AS1)を追加した
2a1b、1a2b接点構成も
ご用意しております
2a, 1a1b, 2b 1a1b
外形寸法〔mm〕
幅×縦×奥行
交流操作形 43×80×78 53×81×80 53×71×75
直流操作形 43×80×96 53×81×107 -
取付寸法

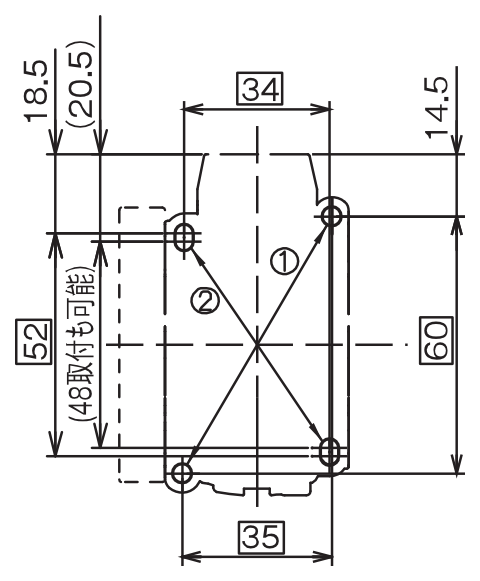

取付寸法図 SC12X 3P

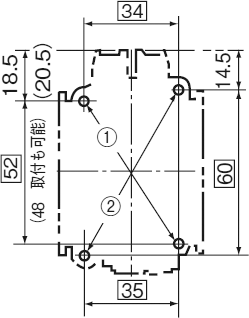

取付寸法図 SC-05 2P
取付寸法図 SRCa3631-05 2P
主回路 端子ねじ M3.5 M3.5 M3.5
圧着端子最大幅 7.7mm 7.7mm 6.8mm
補助回路 端子ねじ M3.5 M3.5 M3.5
圧着端子最大幅 7.7mm 7.7mm 6.8mm
接点構成
接点構成図 SC12XA 1P

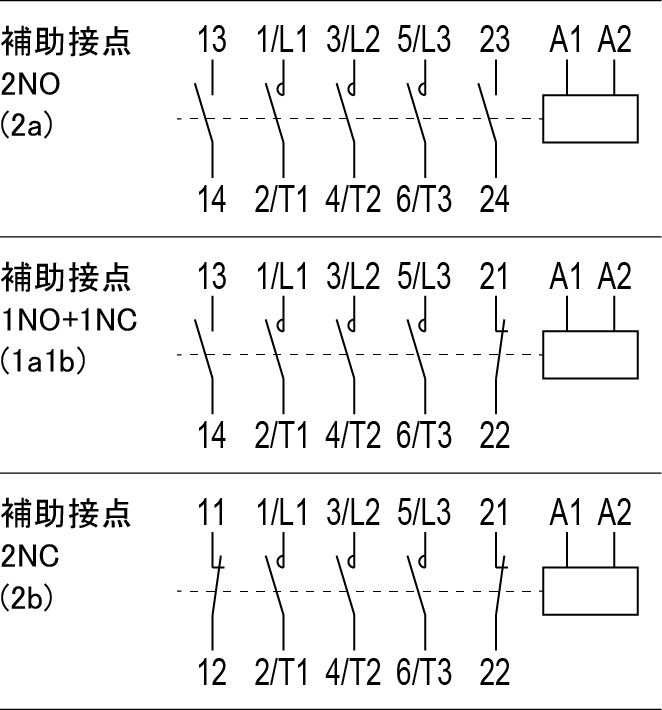

接点構成図 SC-05 2P

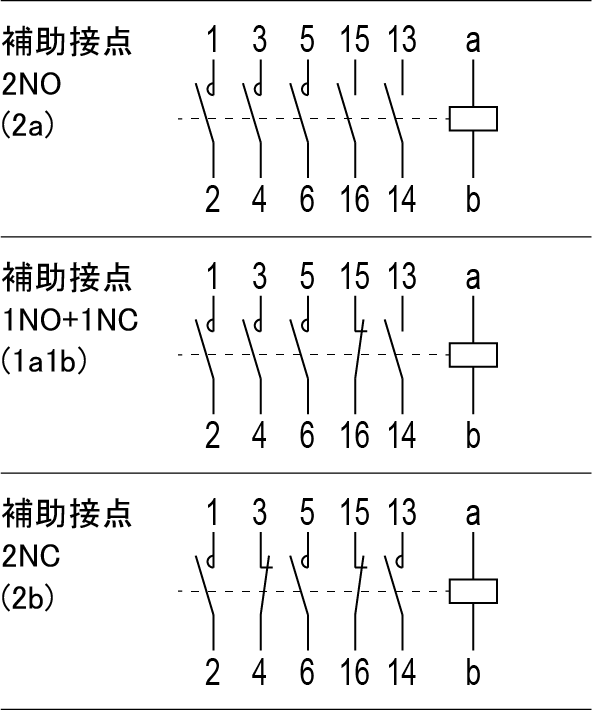

接点構成図 SRCa3631-05 2P
新SC、NEOシリーズとの取付互換性
SRC,New SCシリーズとの取付互換性
  • ※ 定格容量の( )内定格は、電磁接触器としてサーマルリレーなしで使用する場合の定格です。
  • ※ 外形寸法は、幅(W)×縦(H)×奥行(D) により示しています。
  • ※ 適合丸形圧着端子(JIS C 2805)のサイズは最大幅で表示しています。なお( )内数値は呼びサイズを示しています。
  • ※ 現行サイズとの取付互換性表示……○:取付互換性あり、△( ):( )内形式のアダプタプレート取付による取付互換性あり、-:取付互換性なし

対応する製品形式
