FACTORY AUTOMATION ファクトリーオートメーション

SC-NEXTシリーズSC12XA オプション品

フリーワードから探す

今後発売予定

オプション 形式 仕様 備考
追加補助接点*1 サイドオン
SZ3AS1
SZ3AS1 接点構成1a1b(1NO1NC) ・電磁接触器本体の両側に取り付け可能。
 ただし、インタロックユニットが取りついている
 可逆形は片方のみ取付可能。
・端子カバーは標準装備。
・高容量単接点形は形式末尾に「H」が付きます。
ヘッドオン
SZ3A11
SZ3A22
SZ3A20 接点構成2a(2NO) ・端子カバーは標準装備。
・高容量単接点形は形式末尾に「H」が付きます。
SZ3A11 接点構成1a1b(1NO1NC)
SZ3A02 接点構成2b(2NC)
SZ3A40 接点構成4a(4NO) ・端子カバーは標準装備。
・高容量単接点形は形式末尾に「H」が付きます。
・直流低消費形には取付できません。
SZ3A31 接点構成3a1b(3NO1NC)
SZ3A22 接点構成2a2b(2NO2NC)
コイルサージ
吸収ユニット
SZ-Z4
バリスタ SZ-Z1 AC/DC24-48V バリスタ電圧100V
SZ-Z2 AC/DC100-250V バリスタ電圧470V
SZ-Z3 AC380-440V バリスタ電圧910V
CR
400V用はありません。
SZ-Z4 AC/DC24-48V 0.22μF,22Ω
SZ-Z5 AC/DC100-250V 0.1μF,220Ω
主回路サージ
吸収ユニット
ヘッドオン SZ3ZMF1 AC250V, 50/60Hz CR:0.22μF,100Ω
AC200V~240V 0.1kW~3.7kWの
三相モータに適用

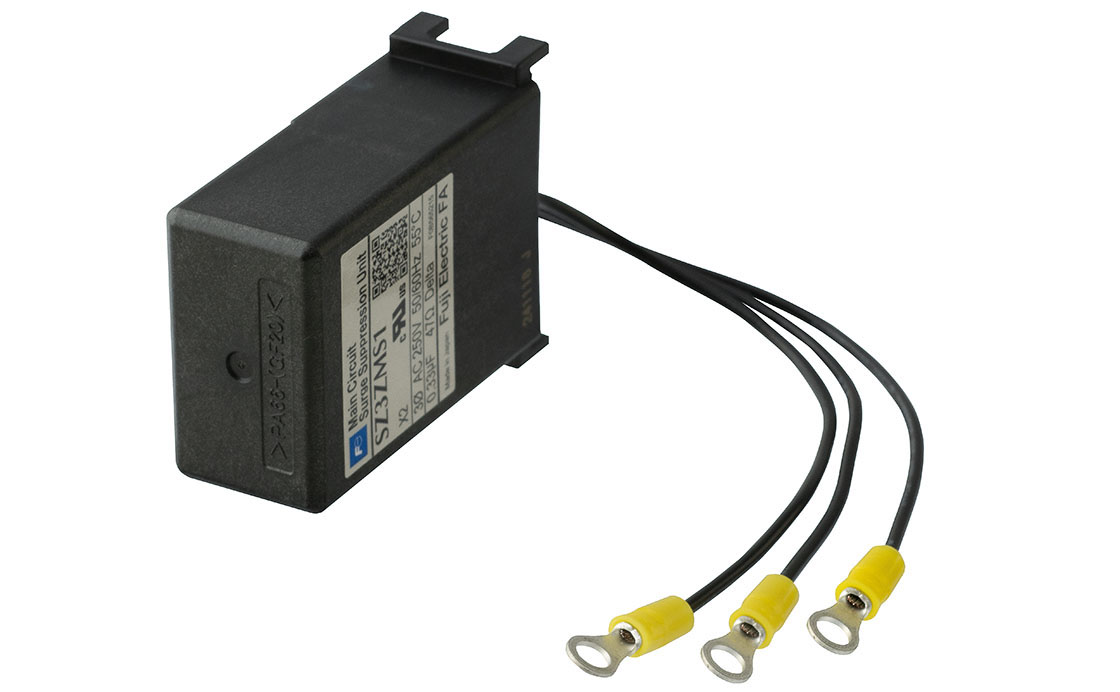

サイドオン SZ3ZMS1 AC250V, 50/60Hz
スペアパーツ 主接点キット SZ3MC12A 交流操作形コイル用 1セット/電磁接触器
主可動接点3、主固定接点6
SZ3MC12G 直流操作形コイル用
コイル(交流操作形) SZ3GM09□ - ☐にはコイルコードが入ります(例:AC100V=1)
端子カバー SZ3T09X 電磁接触器 主・補助端子用 電源側、負荷側共用
SZ3TC09X 電磁接触器 コイル端子用 -
SZ3T18XT サーマルリレー 主回路負荷側用 -
SZ3TA01T サーマルリレー 補助端子用 -

*1:サイドオンは左右に各1個ずつ、最大で合計2個まで取付け可能です。ヘッドオンとサイドオンの同時取付けはできません。
