今後発売予定
オプション | 形式 | 仕様 | 備考 |
---|
追加補助接点*1 | サイドオン | SZ3AS1 | 接点構成1a1b(1NO1NC) |
・電磁接触器本体の両側に取り付け可能。 ただし、インタロックユニットが取りついている 可逆形は片方のみ取付可能。 ・端子カバーは標準装備。 ・高容量単接点形は形式末尾に「H」が付きます。 |
ヘッドオン | SZ3A20 | 接点構成2a(2NO) |
・端子カバーは標準装備。 ・高容量単接点形は形式末尾に「H」が付きます。 |
|
SZ3A11 | 接点構成1a1b(1NO1NC) | |||
SZ3A02 | 接点構成2b(2NC) | |||
SZ3A40 | 接点構成4a(4NO) |
・端子カバーは標準装備。 ・高容量単接点形は形式末尾に「H」が付きます。 |
||
SZ3A31 | 接点構成3a1b(3NO1NC) | |||
SZ3A22 | 接点構成2a2b(2NO2NC) | |||
コイルサージ 吸収ユニット |
バリスタ | SZ-Z1 | AC/DC24-48V | バリスタ電圧100V |
SZ-Z2 | AC/DC100-250V | バリスタ電圧470V | ||
SZ-Z3 | AC380-440V | バリスタ電圧910V | ||
CR 400V用はありません。 |
SZ-Z4 | AC/DC24-48V | 0.22μF,22Ω | |
SZ-Z5 | AC/DC100-250V | 0.1μF,220Ω | ||
主回路サージ 吸収ユニット |

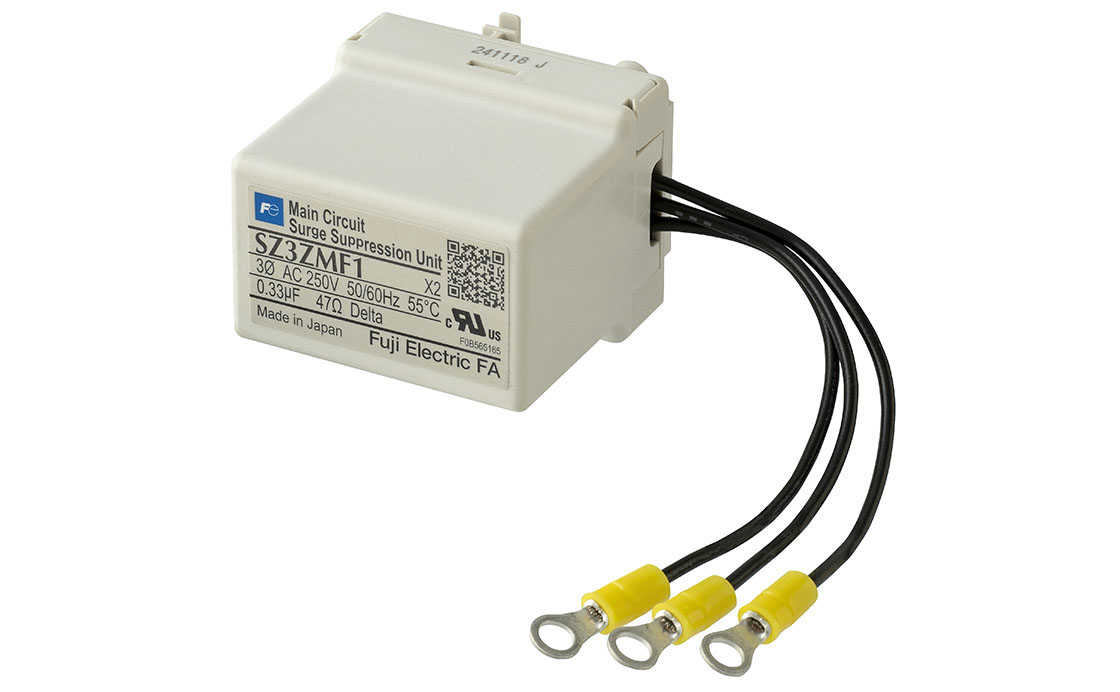

ヘッドオン | SZ3ZMF1 | AC250V, 50/60Hz | CR:0.22μF,100Ω AC200V~240V 0.1kW~3.7kWの三相モータに適用 |

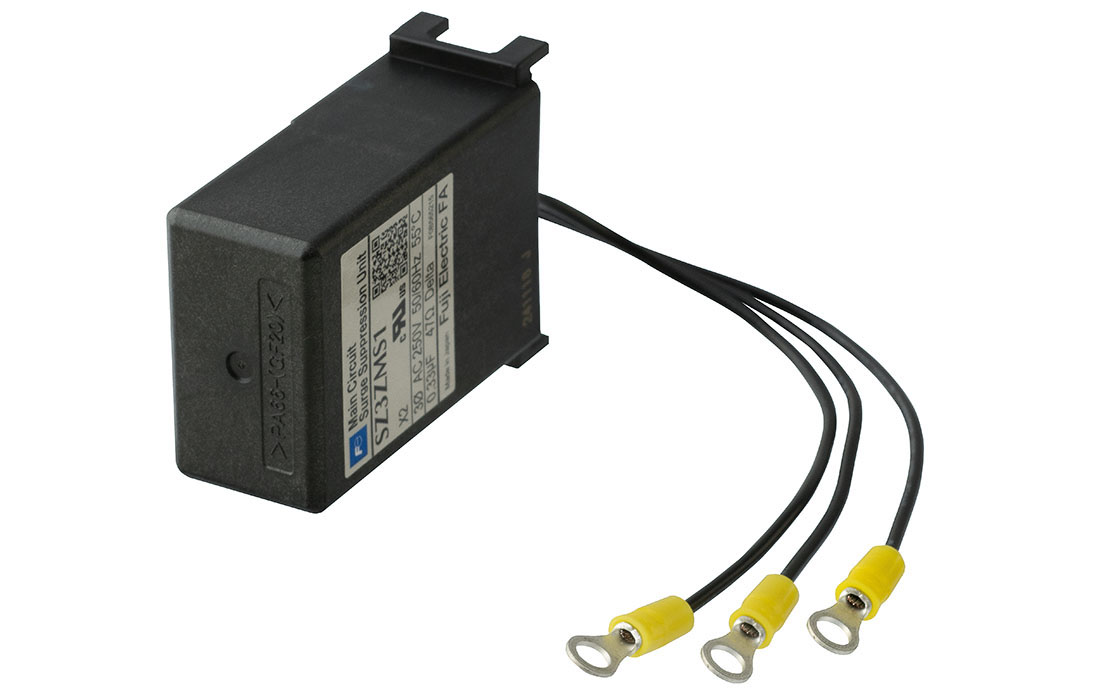

サイドオン | SZ3ZMS1 | AC250V, 50/60Hz | ||
スペアパーツ | 主接点キット | SZ3MC38S | 交流/直流操作形コイル共用 |
1セット/電磁接触器 主可動接点3、主固定接点6 |
コイル(交流操作形) | SZ3GM20□ | - | ☐にはコイルコードが入ります(例:AC100V=1) | |
端子カバー | SZ3T20XD | 電磁接触器 主端子用 | 電源側、負荷側共用 | |
SZ3TAS1 | 電磁接触器 補助端子用 | SC38D形 | ||
SZ3TC09X | 電磁接触器 コイル端子用 | - | ||
SZ3T38XT | サーマルリレー 主回路負荷側用 | - | ||
SZ3TA01T | サーマルリレー 補助端子用 | - |
*1:サイドオンは左右に各1個ずつ、最大で合計2個まで取付け可能です。ヘッドオンとサイドオンの同時取付けはできません。
対応する製品形式
- 標準形電磁接触器
SC38XA - 標準形電磁接触器
SC38DA - 直流操作形電磁接触器
SC38XG - 直流操作形電磁接触器
SC38DG - 直流低消費形電磁接触器
SC38XG-L - 直流低消費形電磁接触器
SC38DG-L - 可逆形電磁接触器
SC38XAR - 可逆形電磁接触器
SC38DAR - 低電圧補償形電磁接触器
SC38XU - 低電圧補償形電磁接触器
SC38DU - 標準形電磁開閉器
SW38XA - 標準形電磁開閉器
SW38DA - 直流操作形電磁開閉器
SW38XG - 直流操作形電磁開閉器
SW38DG - 直流低消費形電磁開閉器
SC38XG-L - 直流低消費形電磁開閉器
SC38DG-L - 可逆形電磁開閉器
SW38XAR - 可逆形電磁開閉器
SW38DAR - 低電圧補償形電磁開閉器
SW38XU - 低電圧補償形電磁開閉器
SW38DU - 欠相保護機能付サーマル
電磁開閉器
SW38XAK - 欠相保護機能付サーマル
電磁開閉器
SW38DAK
