SC-NEXTシリーズSCH4XA 新旧製品比較(SH-5)

フリーワードから探す

補助継電器

最新シリーズ 現行シリーズ
SC-NEXTシリーズ 新SCシリーズ
形式 SCH4X SH-5
定格容量
(AC-15)
220V 3A 3A
440V 1.5A 1.5A
開放熱電流(定格通電電流)〔A〕 10 10
接点構成 4a, 3a1b, 2a2b
補助接点ユニット(SZ3AS1)を追加した
5a1b, 4a2b, 3a3b, 1a5b接点構成も
ご用意しております
5a, 4a1b, 3a2b, 2a3b, 1a4b, 5b
外形寸法〔mm〕
幅×縦×奥行
交流操作形 43×80×78 53×81×80
直流操作形 43×80×96 53×81×107
取付寸法

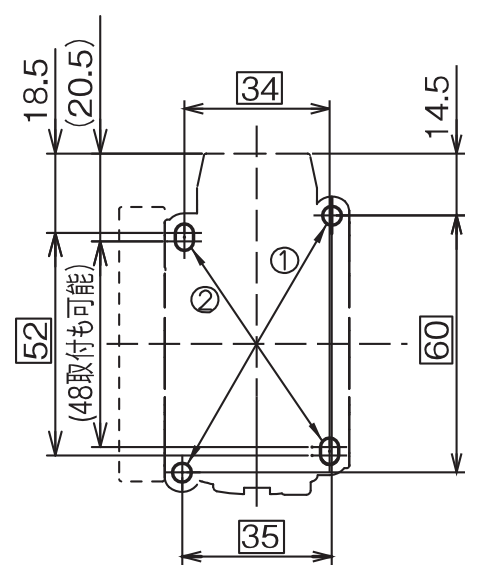

取付寸法図 SCH4X 6P

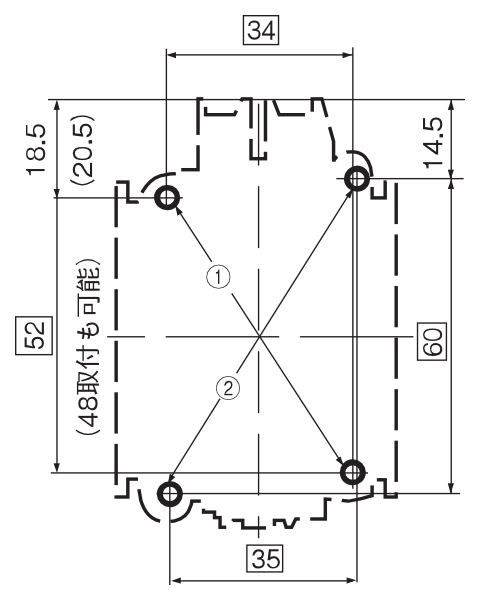

取付寸法図 SH-5 5P
補助回路 端子ねじ M3.5 M3.5
圧着端子最大幅 7.7mm 7.7mm
接点構成

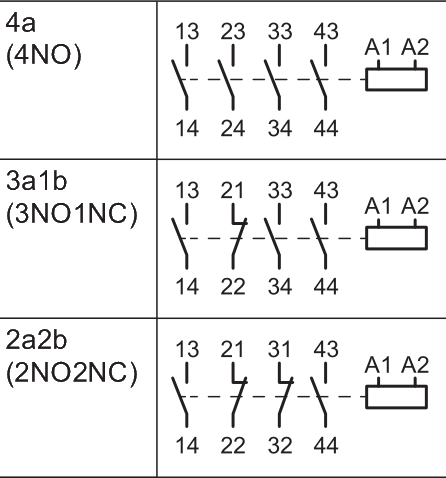

接点構成図 SCH4XA 4P

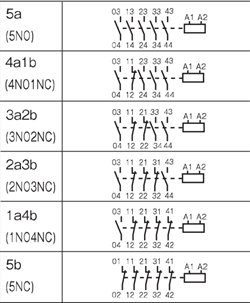

接点構成図 SH-5 5P
新SCシリーズとの取付互換性
SRCシリーズとの取付互換性
  • ※ 外形寸法は、幅(W)×縦(H)×奥行(D) により示しています。
  • ※ 適合丸形圧着端子(JIS C 2805)のサイズは最大幅で表示しています。なお( )内数値は呼びサイズを示しています。
  • ※ 現行サイズとの取付互換性表示……○:取付互換性あり、△( ):( )内形式のアダプタプレート取付による取付互換性あり、-:取付互換性なし
