SC-NEXTシリーズSW09XA 新旧製品比較
フリーワードから探す
電磁開閉器(非可逆・ケースカバーなし)
最新シリーズ | 現行シリーズ | |||||
---|---|---|---|---|---|---|
SC-NEXTシリーズ | 新SC,NEO SCシリーズ | |||||
電磁開閉器形式 | SW09X | SW-03 | ||||
組合せ電磁接触器形式 + 組合せサーマルリレー形式 |
SC09X + TR18X |
SC-03 + TR-0N |
定格容量 (AC-3) |
220V | 2.2kW 11A | 2.2kW 11A | |||
440V | 4kW 9A | 2.7kW 7A | ||||
補助接点構成 | 1a, 1b | 1a, 1b | ||||
外形寸法〔mm〕 幅×縦×奥行 |
交流操作形 | 45×125×78 | 44×122×80 | |||
直流操作形 | 45×125×96 | 44×122×107 | ||||

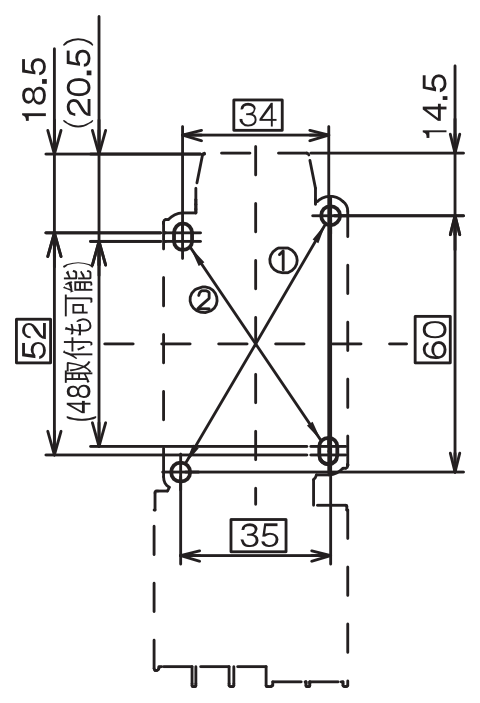

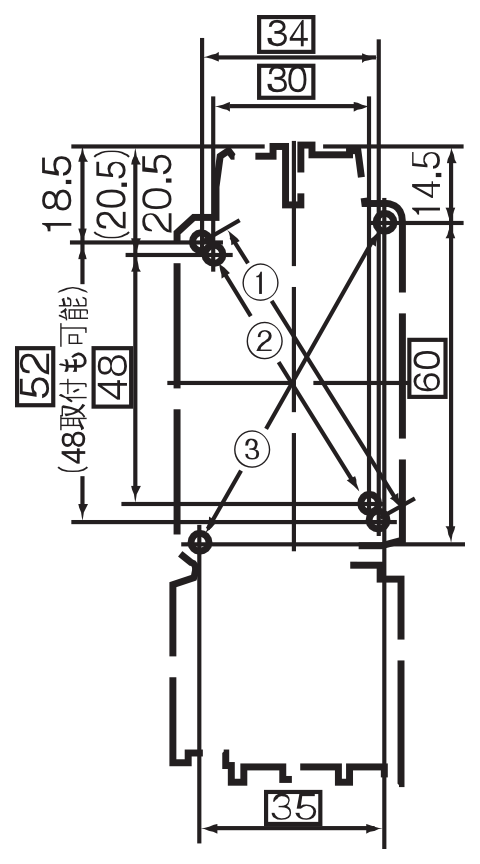

取付寸法 |
![]() |
![]() |
||||
主回路 | 端子ねじ | M3.5 | M3.5 | |||
圧着端子 最大幅 |
電磁接触器 | 7.7mm | 7.7mm | |||
サーマルリレー | 7.7mm | 7.7mm | ||||
補助回路 | 端子ねじ | M3.5 | M3.5 | |||
圧着端子 最大幅 |
電磁接触器 | 7.7mm | 7.7mm | |||
サーマルリレー | 7.7mm | 7.7mm | ||||
接点構成 |
![]() |
![]() |
||||
新SC、NEOシリーズとの取付互換性 | ○ |
- ※ 定格容量の( )内定格は、電磁接触器としてサーマルリレーなしで使用する場合の定格です。
- ※ 外形寸法は、幅(W)×縦(H)×奥行(D) により示しています。
- ※ 適合丸形圧着端子(JIS C 2805)のサイズは最大幅で表示しています。なお( )内数値は呼びサイズを示しています。
- ※ 現行サイズとの取付互換性表示……○:取付互換性あり、△( ):( )内形式のアダプタプレート取付による取付互換性あり、-:取付互換性なし
