SC-NEXTシリーズSW12XA 新旧製品比較(SW-05)
フリーワードから探す
電磁開閉器(非可逆・ケースカバーなし)
最新シリーズ | 現行シリーズ | 従来シリーズ | ||||||
---|---|---|---|---|---|---|---|---|
SC-NEXTシリーズ | 新SC,NEO SCシリーズ | SRC,New SCシリーズ | ||||||
電磁開閉器形式 | SW12X | SW-05 | SRCa3931-05 CN | |||||
組合せ電磁接触器形式 + 組合せサーマルリレー形式 |
SC12X + TR18X |
SC-05 + TR-0N |
SRCa3631-05 + TR-0 |
定格容量 (AC-3) |
220V | 2.7kW 13A | 2.7kW 13A | 2.7kW 12A(13A) | ||||
440V | 5.5kW 12A | 4kW 9A | 4kW 9A | |||||
補助接点構成 | 1a, 1b 補助接点ユニット(SZ3AS1)を追加した 2a1b、1a2b接点構成も ご用意しております |
2a, 1a1b, 2b | 1a1b | |||||
外形寸法〔mm〕 幅×縦×奥行 |
交流操作形 | 45×125×78 | 53×122×80 | 53×104.5×79.5 | ||||
直流操作形 | 45×125×96 | 53×122×107 | - | |||||

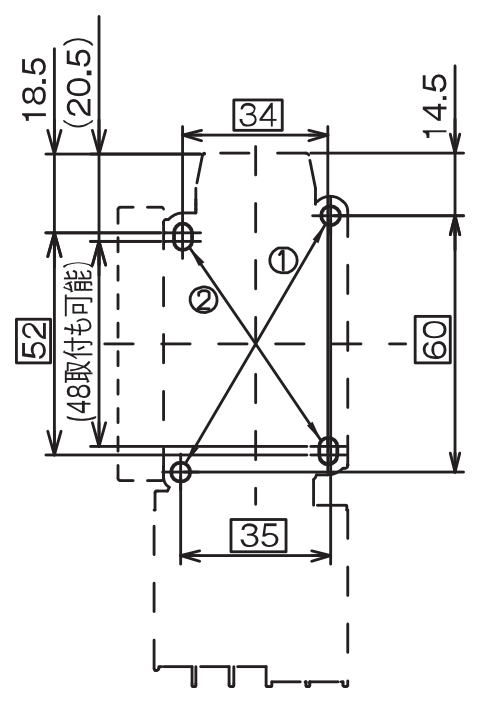

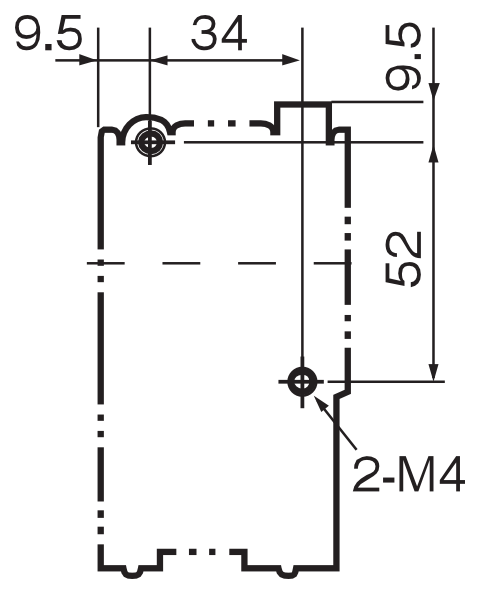

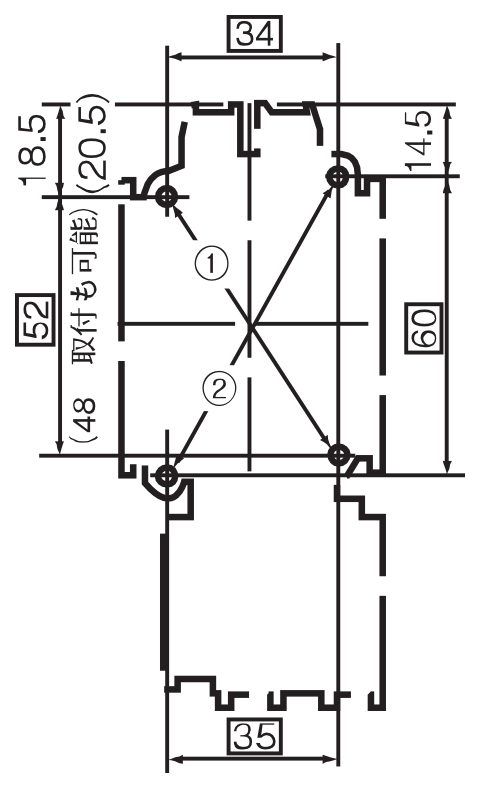

取付寸法 |
![]() |
![]() |
![]() |
|||||
主回路 | 端子ねじ | M3.5 | M3.5 | M3.5 | ||||
圧着端子 最大幅 |
電磁接触器 | 7.7mm | 7.7mm | 6.8mm | ||||
サーマルリレー | 7.7mm | 7.7mm | 6.8mm | |||||
補助回路 | 端子ねじ | M3.5 | M3.5 | M3.5 | ||||
圧着端子 最大幅 |
電磁接触器 | 7.7mm | 7.7mm | 6.8mm | ||||
サーマルリレー | 7.7mm | 7.7mm | 6.8mm | |||||

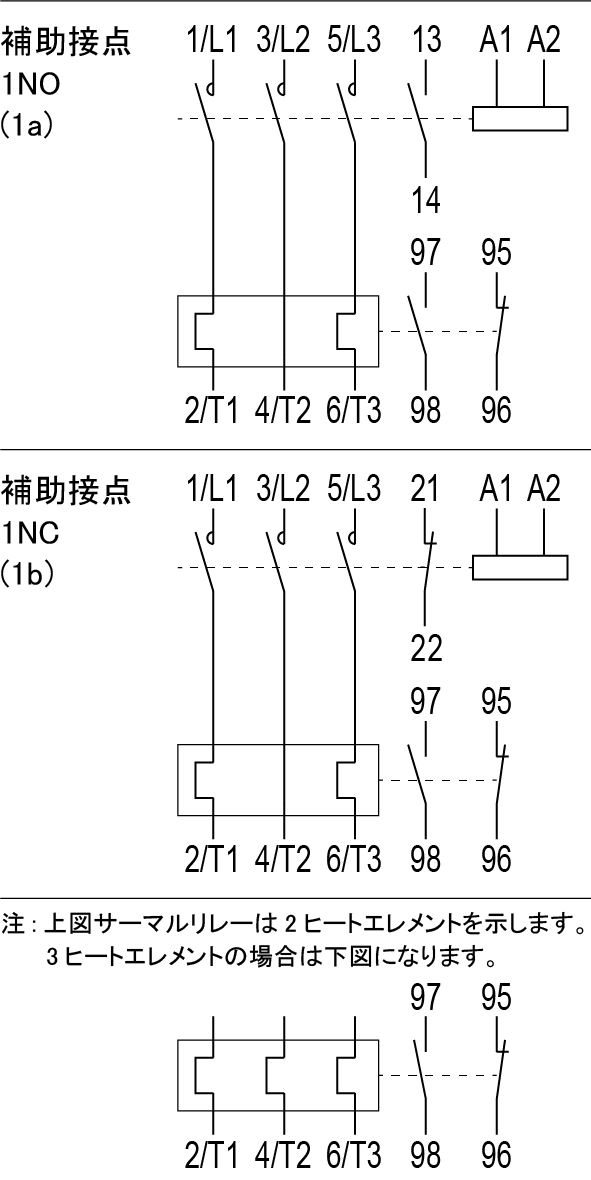

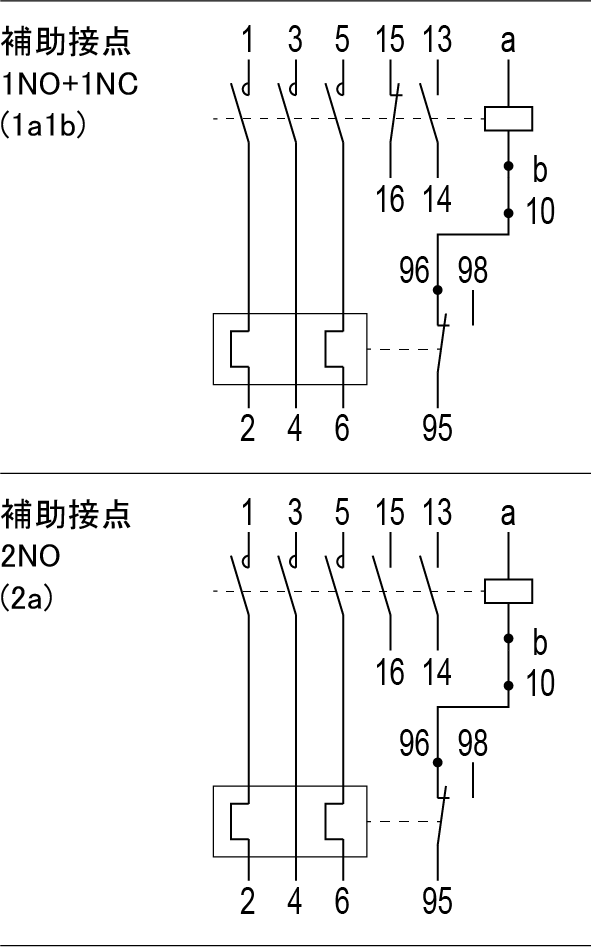

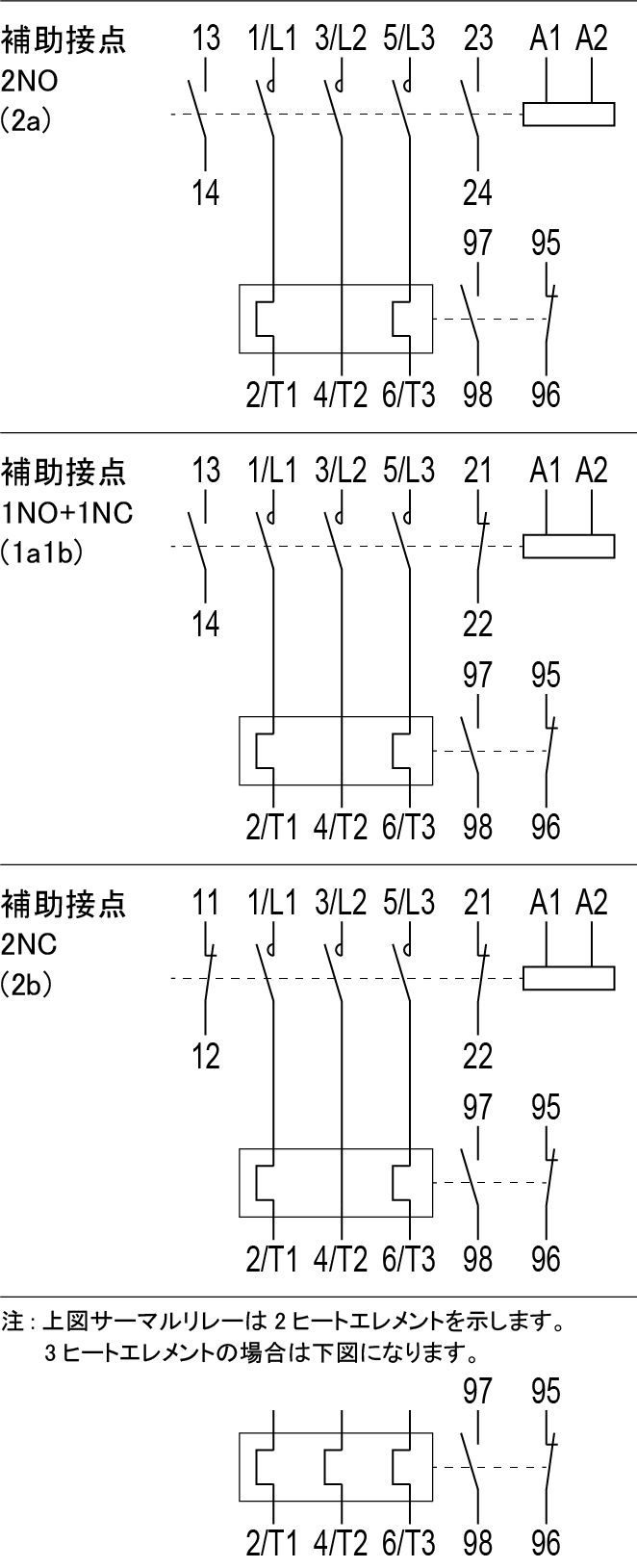

接点構成 |
![]() |
![]() |
![]() |
|||||
新SC、NEOシリーズとの取付互換性 | ○ | |||||||
SRC,New SCシリーズとの取付互換性 | ○ |
- ※ 定格容量の( )内定格は、電磁接触器としてサーマルリレーなしで使用する場合の定格です。
- ※ 外形寸法は、幅(W)×縦(H)×奥行(D) により示しています。
- ※ 適合丸形圧着端子(JIS C 2805)のサイズは最大幅で表示しています。なお( )内数値は呼びサイズを示しています。
- ※ 現行サイズとの取付互換性表示……○:取付互換性あり、△( ):( )内形式のアダプタプレート取付による取付互換性あり、-:取付互換性なし
