SC-NEXTシリーズSW20DA 新旧製品比較(SW-5-1 2a2b)

フリーワードから探す

電磁開閉器(非可逆・ケースカバーなし)

最新シリーズ 現行シリーズ 従来シリーズ
SC-NEXTシリーズ 新SC,NEO SCシリーズ SRC,New SCシリーズ
電磁開閉器形式 SW20D SW-5-1 SRC3931-5-1N CN
組合せ電磁接触器形式

組合せサーマルリレー形式
SC20D

TR38X
SC-5-1

TR-5-1N
SRC3631-5-1N

RCa3737-1C
定格容量
(AC-3)
220V 4kW 20A 4kW 18A 4kW 18A
440V 7.5kW 20A 7.5kW 17A 7.5kW 17A
補助接点構成 1a1b
・2a、2b接点構成もございます
・補助接点ユニット(SZ3AS1)を追加した
2a2b接点構成もご用意しております
2a2b 2a2b
外形寸法〔mm〕
幅×縦×奥行
交流操作形 64×130×82 64×127×109 74×99×91.5
直流操作形 64×130×108 53×127×136 -
取付寸法

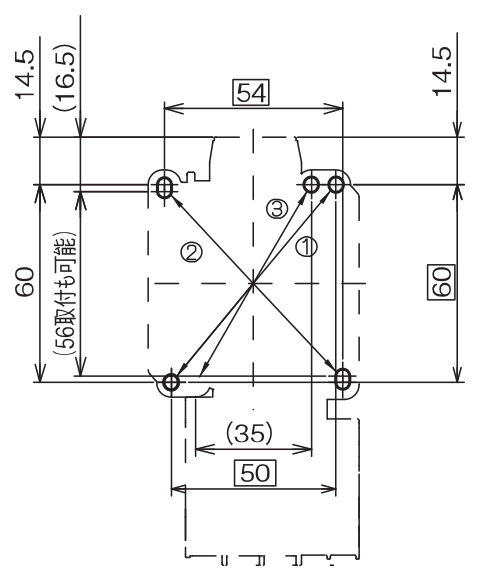

取付寸法図 SW20D 4P

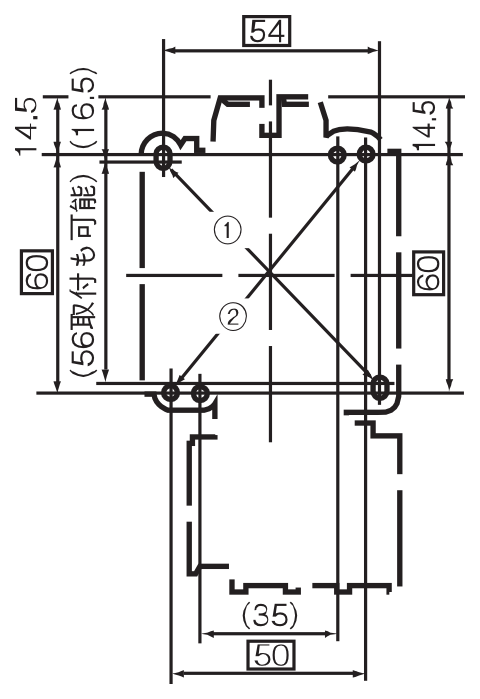

取付寸法図 SW-5-1 4P

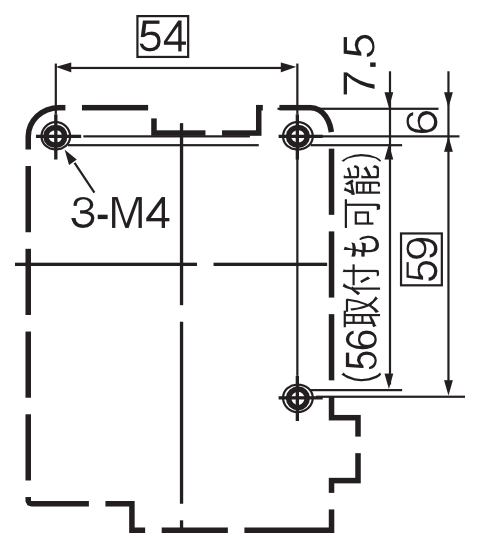

取付寸法図 SRC3931-5-1N CN 4P
主回路 端子ねじ M4 M4 M4
圧着端子
最大幅
電磁接触器 9.7mm 9.7mm 8.5mm
サーマルリレー 9.7mm 9.7mm 8.5mm
補助回路 端子ねじ M3.5 M3.5 M4
圧着端子
最大幅
電磁接触器 7.7mm 7.7mm 8.5mm
サーマルリレー 7.7mm 7.7mm 8.5mm
接点構成

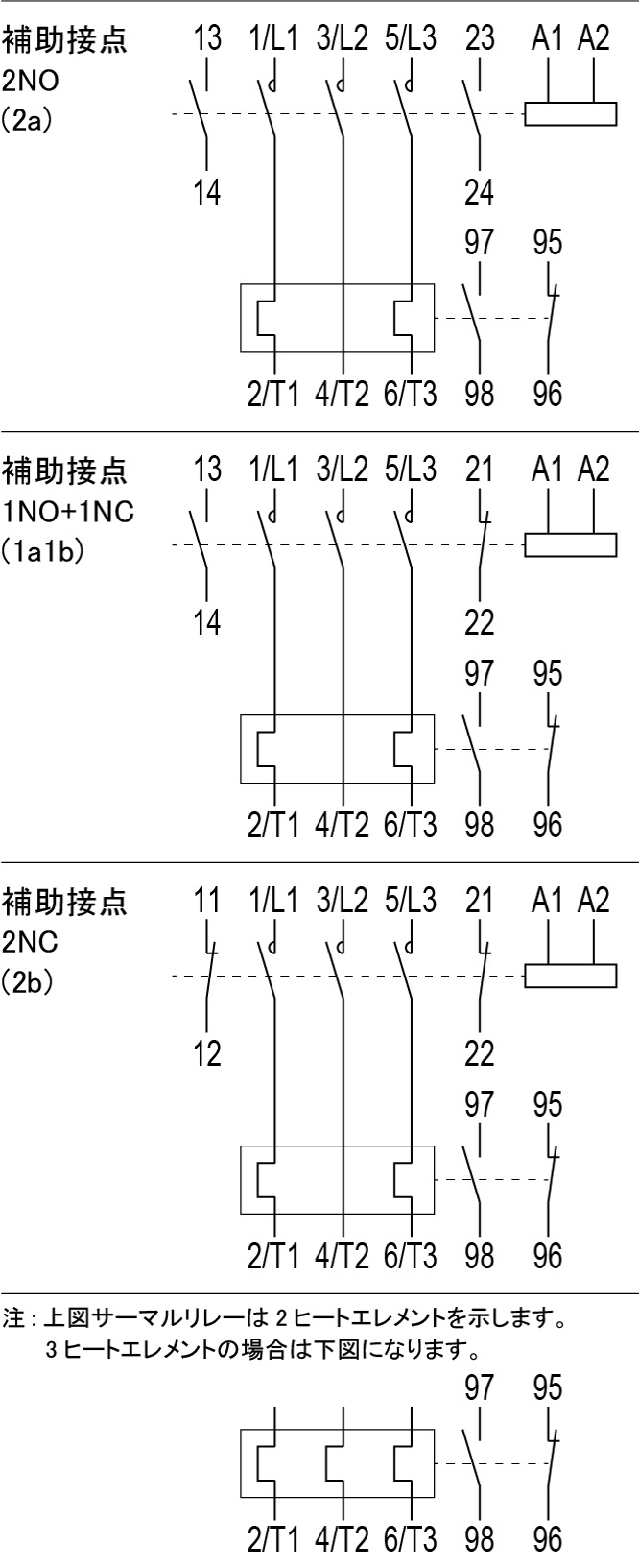

接点構成図 SW20DA 2P

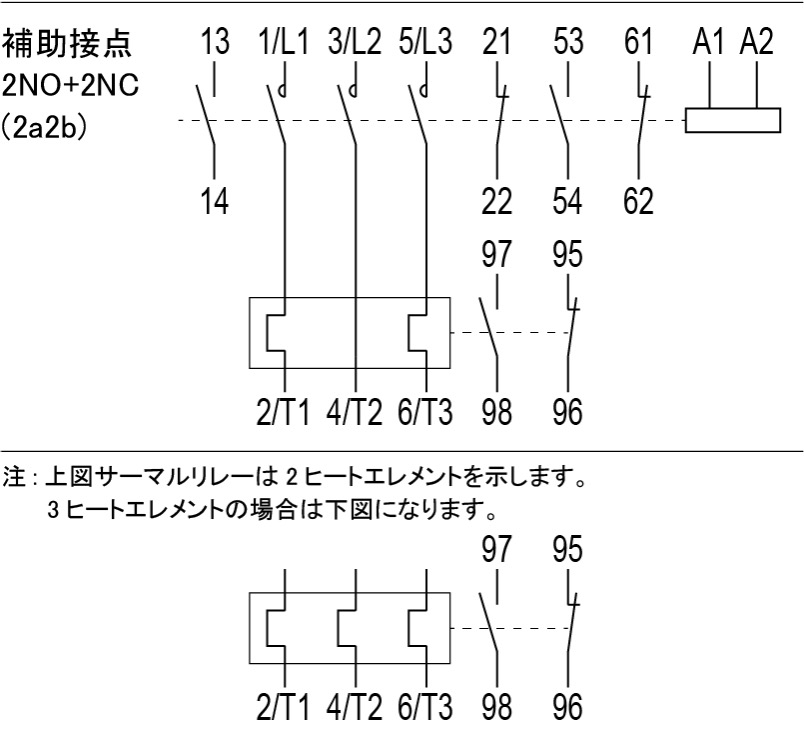

接点構成図 SW-5-1 4P

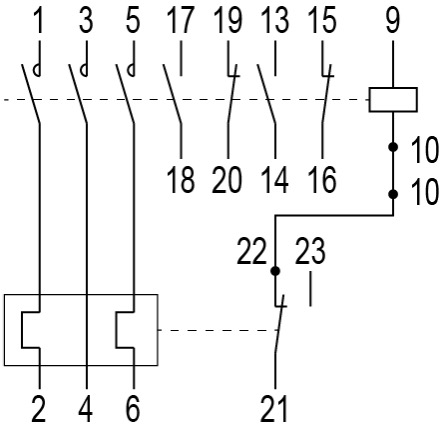

接点構成図 SRC3931-5-1N CN 4P
新SC、NEOシリーズとの取付互換性
SRC,New SCシリーズとの取付互換性
  • ※ 定格容量の( )内定格は、電磁接触器としてサーマルリレーなしで使用する場合の定格です。
  • ※ 外形寸法は、幅(W)×縦(H)×奥行(D) により示しています。
  • ※ 適合丸形圧着端子(JIS C 2805)のサイズは最大幅で表示しています。なお( )内数値は呼びサイズを示しています。
  • ※ 現行サイズとの取付互換性表示……○:取付互換性あり、△( ):( )内形式のアダプタプレート取付による取付互換性あり、-:取付互換性なし
