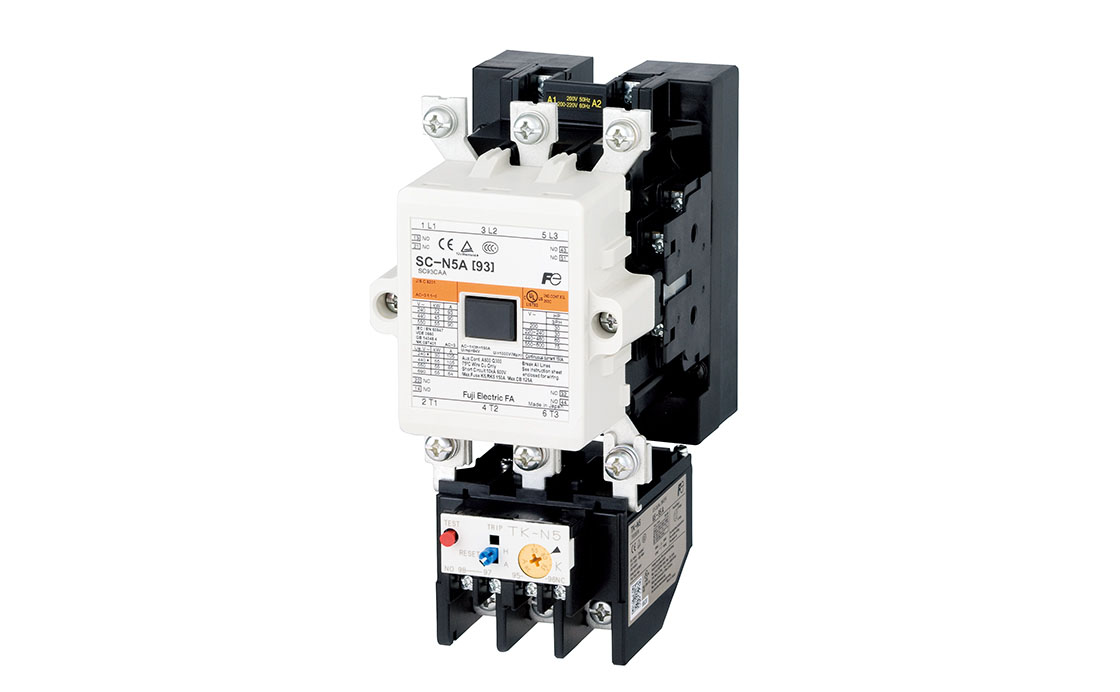

製品写真と形式は異なる場合がありますので、ご了承ください。

ブックマークに登録する

ブックマークはログインすると
ご利用いただけます。

お近くの販売代理店・特約店

よくある質問（FAQ）

※ Feメンバーシッププレミアム会員のご登録が必要となります。

製品特長

・電気的開閉耐久性（寿命）200万回の長寿命（SC-N3以下）
・補助接点の双接点化による接触信頼性の向上
・世界の規格に標準品で適合（UL，CSA，CE，LR，BV etc.）
・使いやすさの向上（コイル交換などが容易な構造を採用）
・IC搭載ス－パーマグネット（SC-N6形以上）による高運転信頼性（電圧変動によるコイル焼損や、バタツキ動作による接点溶着の防止、コイルのAC/DC共用化、ワイドレンジ化、うなり音の解消など）
・ミラーコンタクトを標準装備
・豊富なオプションの取りそろえ

共通スペック情報

標準形電磁開閉器
定格電流(JIS, AC-3 200-240V)：93A
モータ容量(AC-3) 200-240V：22kW
モータ容量(AC-3) 380-440V：45kW
補助接点構成：2NO2NC

その他製品情報

新旧製品を比較する

新旧比較表

サーマルリレー組合せを調べる

組合せ一覧表

オプションを調べる

オプション品一覧表

SW-N5A 各種ダウンロード

※ 「閲覧権限がありません」と表示された場合は、こちらからログインをお願い致します。

他のバリエーション（仕様）

PRODUCT SELECTOR

プロダクトセレクターでは、詳細な仕様やキーワードから
目的の製品・形式をお探しいただけます。

PRODUCT SELECTORで
製品・形式を探す

資料ダウンロードサイト

会員限定の技術資料およびサンプルプログラム等を無料
にてダウンロードすることが出来ます。

※ Feメンバーシッププレミアム会員のご登録が必要となります。

資料等をダウンロードする

電磁接触器（非可逆・ケースカバーなし）

				従来シリーズ		現行シリーズ
				SRC，New SCシリーズ		新SC，NEO SCシリーズ
電磁開閉器形式				SW-5N		SW-N5A
	組合せ電磁接触器形式＋組合せサーマルリレー形式				SC-5N ＋ TR-6N		SC-N5A ＋ TR-N5
定格容量（AC-3）		220V		22kW 93A		22kW 93A
定格容量（AC-3）		440V		45kW 90A		45kW 90A
補助接点構成				2a2b		2a2b
外形寸法〔mm〕幅×縦×奥行				119 ×265 ×155		88 ×189 ×132

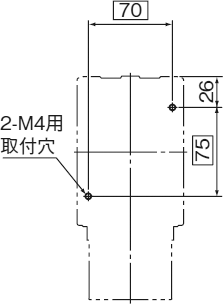

取付寸法
主回路		端子ねじ		M8		M6
		適合丸形圧着端子（最大）	電磁接触器	22.3mm（R60-8）		22.3mm（R60-6）
		適合丸形圧着端子（最大）	サーマルリレー	22.3mm（R60-8）		16.8mm（R38-6）①
制御回路		端子ねじ		M3.5		M3.5
		適合丸形圧着端子（最大）	電磁接触器	7.7mm（R2-3.5）		7.7mm（R2-3.5）
		適合丸形圧着端子（最大）	サーマルリレー	7.7mm（R2-3.5）		7.7mm（R2-3.5）

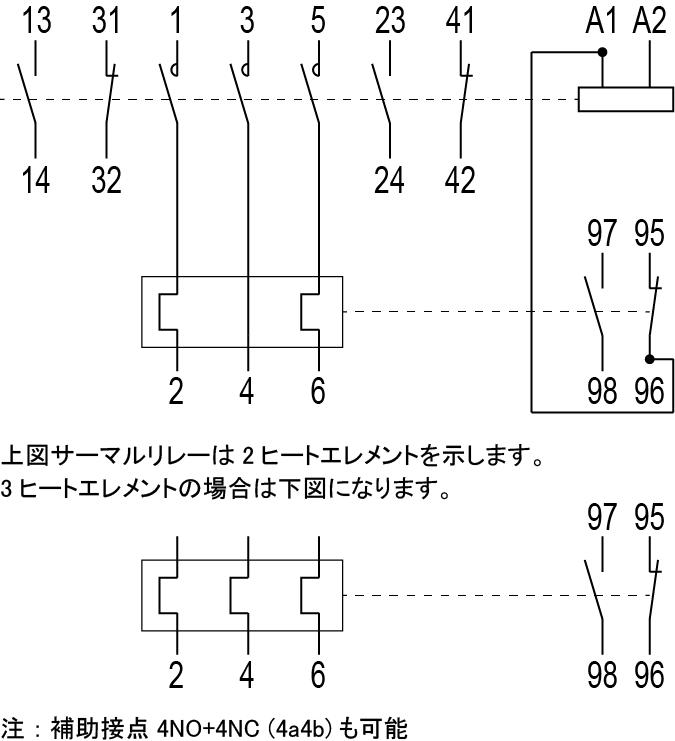

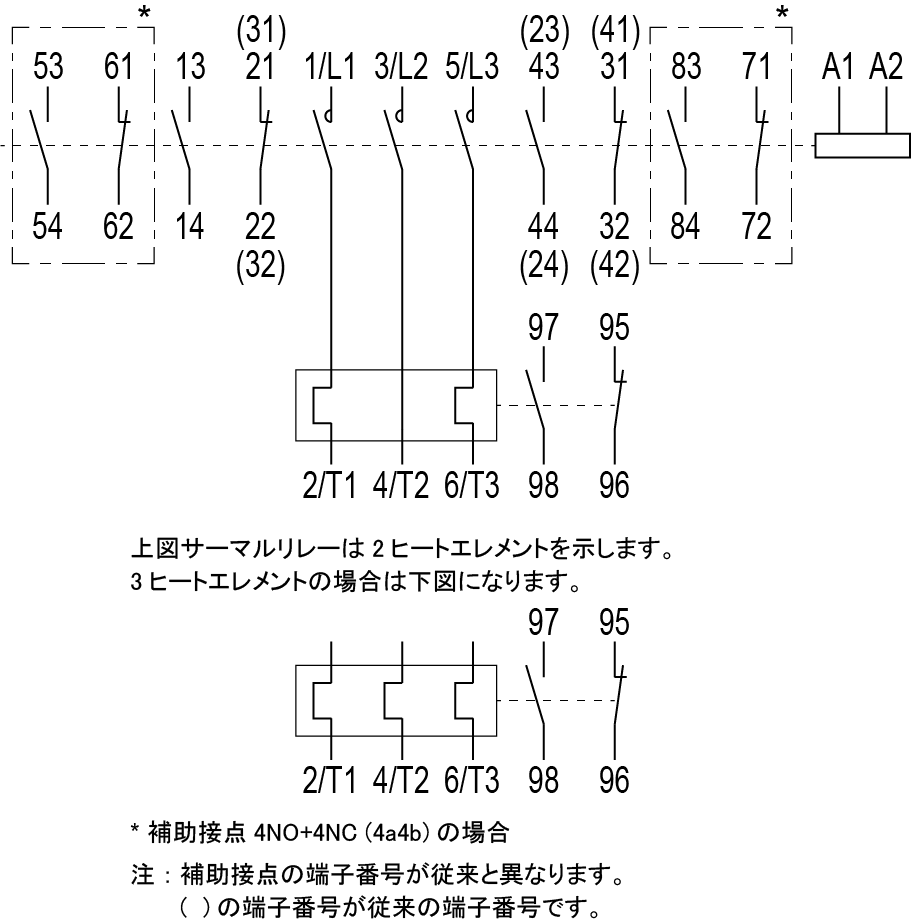

接点構成
SRC，New SCシリーズとの取付互換性				◯		△（SZ-N5W/AP）

①最大幅以下の圧着端子をご使用ください。（圧着端子メーカの幅狭品をご使用ください。）

※ 定格容量の（　）内定格は、電磁接触器としてサーマルリレーなしで使用する場合の定格です。
※ 外形寸法は、横（W）×縦（H）×奥行（D）により示しています。
※ 適合丸形圧着端子（JIS C 2805）のサイズは最大幅で表示しています。なお（　）内数値は呼びサイズを示しています。
※ 現行サイズとの取付互換性表示……○：取付互換性あり、△（　）：（　）内形式のアダプタプレート取付による取付互換性あり、－：取付互換性なし

サーマルリレー組合せ

電磁開閉器形式	組合せの電磁接触器／サーマルリレーの形式
電磁開閉器形式	電磁接触器形式	サーマルリレー形式	サーマルトリップクラス	サーマル用途
SW-N5A	SC-N5A	TR-N5	10A	2ヒートエレメント形（汎用モータの保護、国内使用）
SW-N5A/3H		TR-N5/3	10A	3ヒートエレメント形（汎用モータの保護、海外使用又は国内での確実な保護）
SW-N5A/2E		TK-N5	10A	欠相検出機能付き
SW-N5A/2L		TR-N5L	20	遅動形（慣性が大きく始動時間の長いブロア、ファンの保護、国内用）
SW-N5A/3L		TR-N5L/3	20	遅動形（慣性が大きく始動時間の長いブロア、ファンの保護、海外用）*a
SW-N5A/3Q		TR-N5Q	5	速動形（コンプレッサモータ、水中ポンプモータの保護）

*a:海外規格の取得は限定されています。詳細はカタログにてご確認ください。

サーマルリレーのヒータ定格
整定範囲（A）	呼び（形式指定）	SW-N5A TR-N5	SW-N5A/3H TR-N5/3	SW-N5A/2E TK-N5	SW-N5A/2L TR-N5L	SW-N5A/3L TR-N5L/3	SW-N5A/3Q TR-N5Q
18-26	18A	○	○	○	○	○	○
24-36	24A	○	○	○	○	○	○
28-40	28A	○	○	○	○	○	○
34-50	34A	○	○	○	○	○	○
45-65	45A	○	○	○	○	○	○
53-80	53A	○	○	○	○	○	○
65-95	65A	○	○	○	○	○	○
85-105	85A	×	○	○	×	×	×

※上記以外にも欠相検出付きの速動形、欠相検出付きの遅動形もあります。

オプション

オプション		形式	仕様	備考
追加補助接点（最大搭載接点数：8接点）	サイドオン	SZ-AS2	接点構成1a1b（1NO1NC）	電磁接触器本体の両側に1個ずつ取付け可能 ※ただし、インタロックユニットが取付いている場合（可逆形）は片方のみ取付け可能補助接点用端子カバーSZ-T7 端子カバー付形式は形式末尾に"/T"が付きます。　例：SZ-AS2/T
追加補助接点（最大搭載接点数：8接点）	サイドオン高容量単接点形	SZ-AS2H	接点構成1a1b（1NO1NC）
端子カバー	電磁接触器及び電磁開閉器の電源側用	SZ-N4T	電源側用1個	可逆形電磁接触器は異なる形式の端子カバーとなります。可逆形電磁開閉器には適用できません。
端子カバー	電磁開閉器負荷側用	SZ-WN4T	負荷側用（サーマル用）1個	遅動形サーマル（2L,3L）付き及び可逆形電磁開閉器には適用できません。
コイルサージ吸収ユニット	バリスタ	SZ-Z41	AC/DC24-48V	バリスタ電圧100V
		SZ-Z42	AC/DC100-250V	バリスタ電圧470V
		SZ-Z43	AC380-440V	バリスタ電圧910V
	CR 400V用はありません。	SZ-Z44	AC24-48V	0.47μF,100Ω
	CR 400V用はありません。	SZ-Z45	AC100-250V	0.22μF,470Ω
スペアパーツ	主接点キット	SZ-MC/SC-N5A	主可動接点3個、主固定接点6個	1セット/電磁接触器
	コイル	SZ-GM/N5A AC100V	AC100V（AC100V 50Hz/ AC100-110V 60Hz）
		SZ-GM/N5A AC200V	AC200V（AC200V 50Hz/ AC200-220V 60Hz）
		SZ-GM/N5A AC400V	AC400V（AC380-400V 50Hz/ AC400-440V 60Hz）
