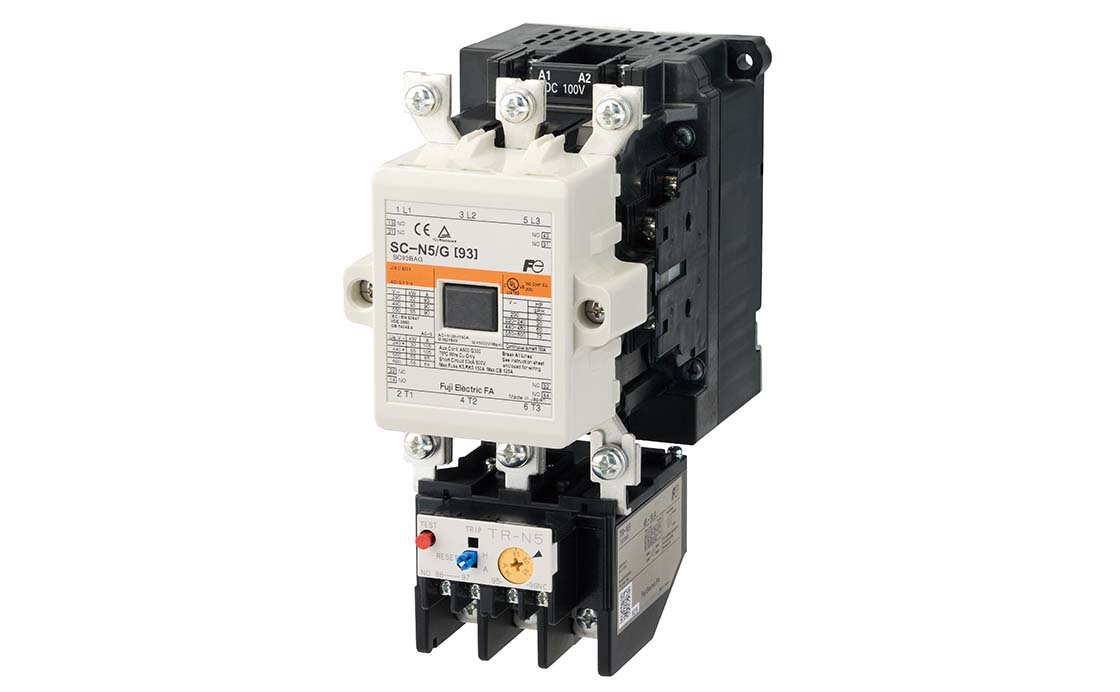

新SC・NEO SCシリーズSW-N5/G

フリーワードから探す

閉じる

製品写真と形式は異なる場合がありますので、ご了承ください。

ブックマークはログインすると
ご利用いただけます。

※ Feメンバーシッププレミアム会員のご登録が必要となります。

製品特長

・電気的開閉耐久性（寿命）200万回の長寿命（SC-N3以下）
・補助接点の双接点化による接触信頼性の向上
・世界の規格に標準品で適合（UL，CSA，CE，LR，BV etc.）
・使いやすさの向上（コイル交換などが容易な構造を採用）
・IC搭載ス－パーマグネット（SC-N6形以上）による高運転信頼性（電圧変動によるコイル焼損や、バタツキ動作による接点溶着の防止、コイルのAC/DC共用化、ワイドレンジ化、うなり音の解消など）
・ミラーコンタクトを標準装備
・豊富なオプションの取りそろえ

サーマルリレー組合せを調べる

オプションを調べる

※ 「閲覧権限がありません」と表示された場合は、こちらからログインをお願い致します。

プロダクトセレクターでは、詳細な仕様やキーワードから
目的の製品・形式をお探しいただけます。

※ Feメンバーシッププレミアム会員のご登録が必要となります。

会員限定の技術資料およびサンプルプログラム等を無料
にてダウンロードすることが出来ます。

※ Feメンバーシッププレミアム会員のご登録が必要となります。

電磁開閉器形式	組合せの電磁接触器／サーマルリレーの形式
電磁開閉器形式	電磁接触器形式	サーマルリレー形式	サーマルトリップクラス	サーマル用途
SW-N5/G	SC-N5/G	TR-N5	10A	2ヒートエレメント形（汎用モータの保護、国内使用）
SW-N5/G 3H		TR-N5/3	10A	3ヒートエレメント形（汎用モータの保護、海外使用又は国内での確実な保護）
SW-N5/G 2E		TK-N5	10A	欠相検出機能付き
SW-N5/G 2L		TR-N5L	20	遅動形（慣性が大きく始動時間の長いブロア、ファンの保護、国内用）
SW-N5/G 3L		TR-N5L/3	20	遅動形（慣性が大きく始動時間の長いブロア、ファンの保護、海外用）*a
SW-N5/G 3Q		TR-N5Q	5	速動形（コンプレッサモータ、水中ポンプモータの保護）

オプション		形式	仕様	備考
追加補助接点（最大搭載接点数：8接点）	サイドオン	SZ-AS2	接点構成1a1b（1NO1NC）	電磁接触器本体の両側に1個ずつ取付け可能 ※ただし、インタロックユニットが取付いている場合（可逆形）は片方のみ取付け可能補助接点用端子カバーSZ-T7 端子カバー付形式は形式末尾に"/T"が付きます。　例：SZ-AS2/T
追加補助接点（最大搭載接点数：8接点）	サイドオン高容量単接点形	SZ-AS2H	接点構成1a1b（1NO1NC）
端子カバー	電磁接触器及び電磁開閉器の電源側用	SZ-N4T	電源側用1個	可逆形電磁接触器は異なる形式の端子カバーとなります。可逆形電磁開閉器には適用できません。
端子カバー	電磁開閉器負荷側用	SZ-WN4T	負荷側用（サーマル用）1個	遅動形サーマル（2L,3L）付き及び可逆形電磁開閉器には適用できません。
コイルサージ吸収ユニット	バリスタ	SZ-Z41	AC/DC24-48V	バリスタ電圧100V
	バリスタ	SZ-Z42	AC/DC100-250V	バリスタ電圧470V
	CR	SZ-Z46	DC24-48V	1.2μF,68Ω
スペアパーツ*1	主接点キット	SZ-MC/SC-N5	主可動接点3個、主固定接点6個	1セット/電磁接触器（SC-N5と同じ）
