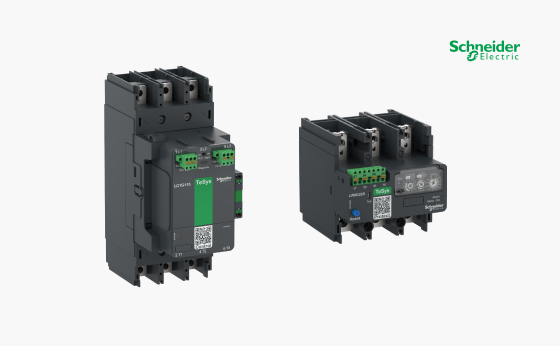

TeSys GIGAシリーズは1050A(AC-1)までラインアップしています。
- ・高性能かつコンパクトデザイン（取り付け面積で最大40%減）
- ・制御コイルはAC/DC両用のワイドレンジ化を実現、3種類の電圧範囲で選定が容易
- ・インターフェイスリレー不要なPLC入力回路を用意、PLC出力から直接制御可能（高機能形）
- ・モジュール構造で、前面からコイルや接点の交換が可能になりメンテナンス性を向上
- ・自己診断機能を標準装備、“接点消耗”、“コイル過不足電圧”、“内部故障”をLEDインジケーターで表示
- ・電子式モータ保護リレーは過負荷保護に加え不平衡電流検出、地絡保護も可能

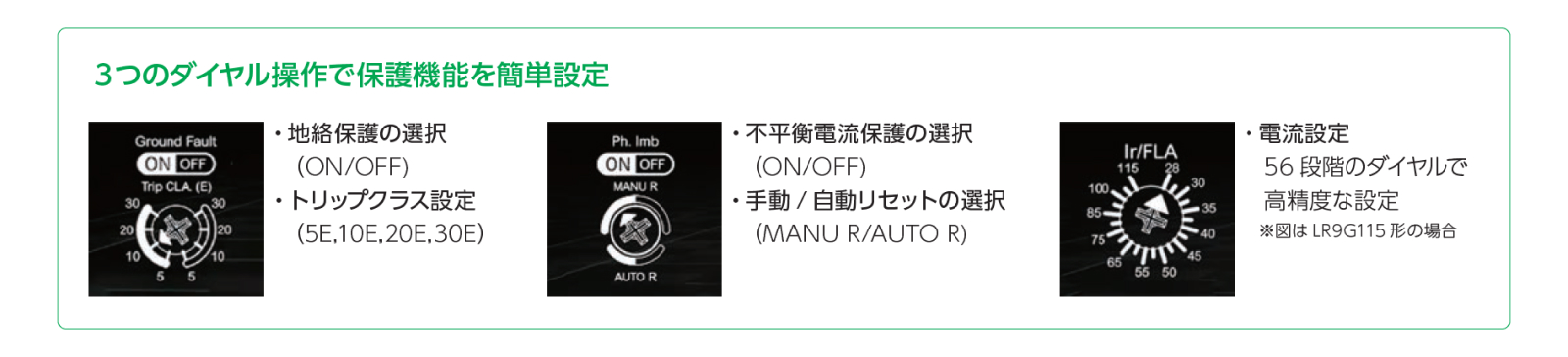

- ・マルチトリップクラス（5E,10E,20E,30E）を採用、速動動作、遅動動作もダイヤル設定で変更可能
- ・地絡保護、不平衡保護等の高度な保護により、アプリケーションの安全に配慮
特長を詳しく見る

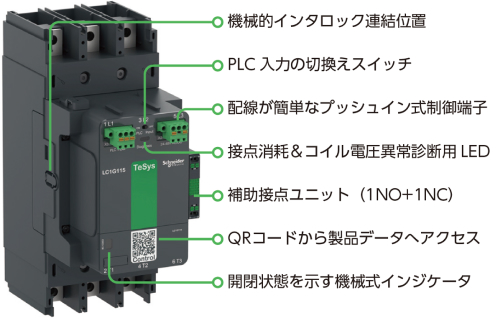

電磁接触器 TeSys Gigaシリーズ

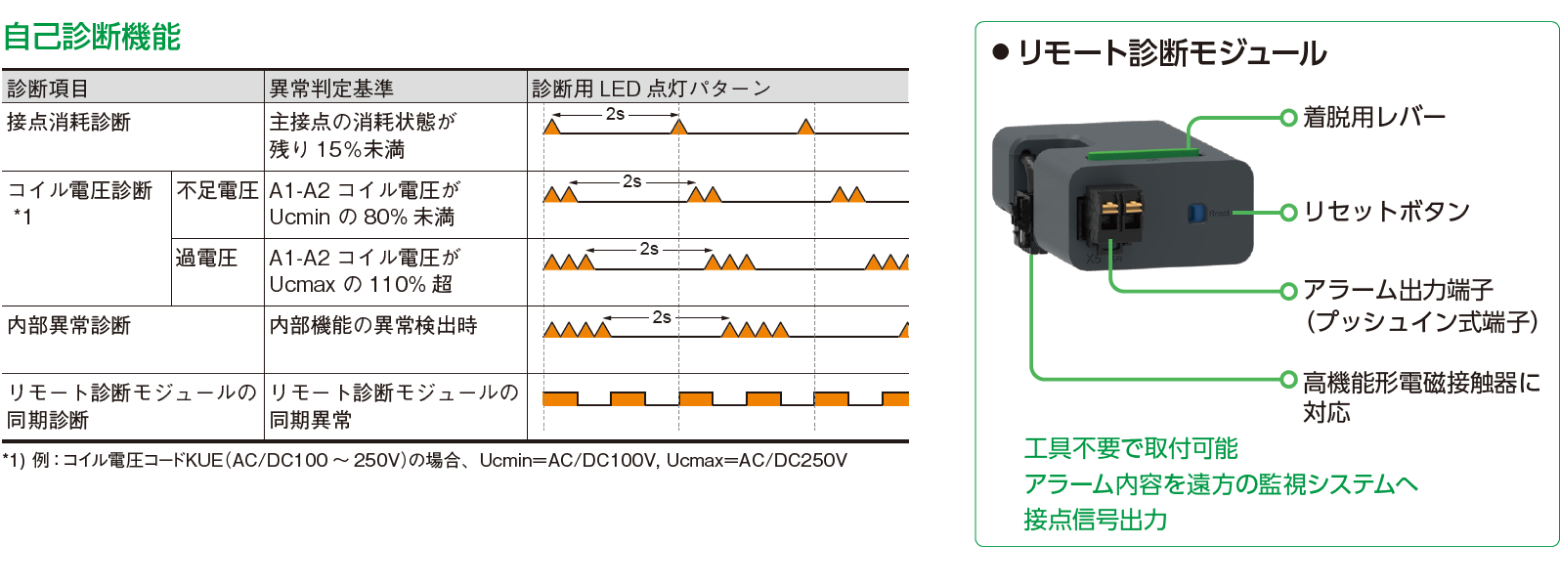

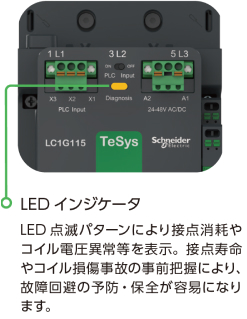

優れた自己診断機能
- ・接点摩耗 診断
- ・コイル過電圧・不足電圧診断
- ・内部故障診断
- ・開閉状態の表示

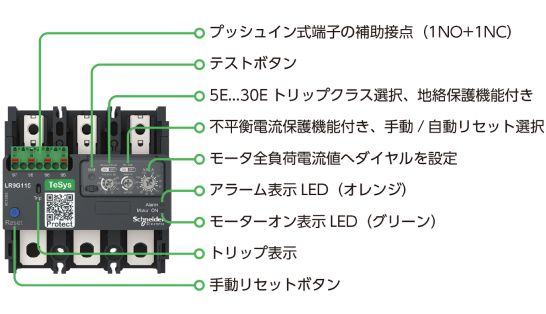

電子式モータ保護リレー TeSys Giga LR9G 形
モータ保護機能の更なる進化
- ・フルスケール保護: 過負荷保護、不平衡電流検出、地絡保護
- ・マルチトリップクラス：5E、10E、20E、30E
- ・マルチリセットモード: 手動、自動

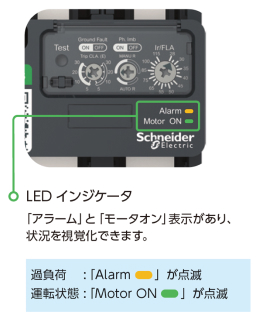

- ・内部故障診断および、ステータス表示のLEDインジケータ
| 定格電流値(IEC) | AC-3 | 115A | 150A | 185A | 225A | 265A | 330A | 400A | 500A | 630A | 800A | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AC-1 | 250A | 275A | 305A | 330A | 385A | 440A | 550A | 700A | 1050A | 1050A | ||
| モータ容量(AC-3) | 230V | 30kW | 37kW | 55kW | 55kW | 75kW | 90kW | 110kW | 160kW | 200kW | 250kW | |
| 400V | 55kW | 75kW | 90kW | 110kW | 132kW | 160kW | 200kW | 250kW | 335kW | 450kW | ||
| 440V | 75kW | 90kW | 110kW | 132kW | 160kW | 200kW | 250kW | 315kW | 400kW | 450kW | ||
| 690V | 75kW | 90kW | 110kW | 160kW | 200kW | 220kW | 315kW | 355kW | 500kW | 560kW | ||
| フレーム | 115 | 150 | 185 | 225 | 265 | 330 | 400 | 500 | 630 | 800 | ||
ご希望の形式をお選びください。
形式をクリックすると製品詳細ページをご覧いただけます。
電子式モータ保護リレー
| 対応電磁接触器 | LC1G115－225□□N（A） | LC1G265-500□□N(A) | LC1G630-800□□N(A) | |
|---|---|---|---|---|
| 電流設定範囲 | 28-115A | 57-225A | 125-500A | 160-630A |
| 3P | LR9G115 | LR9G225 | LR9G500 | LR9G630 |
