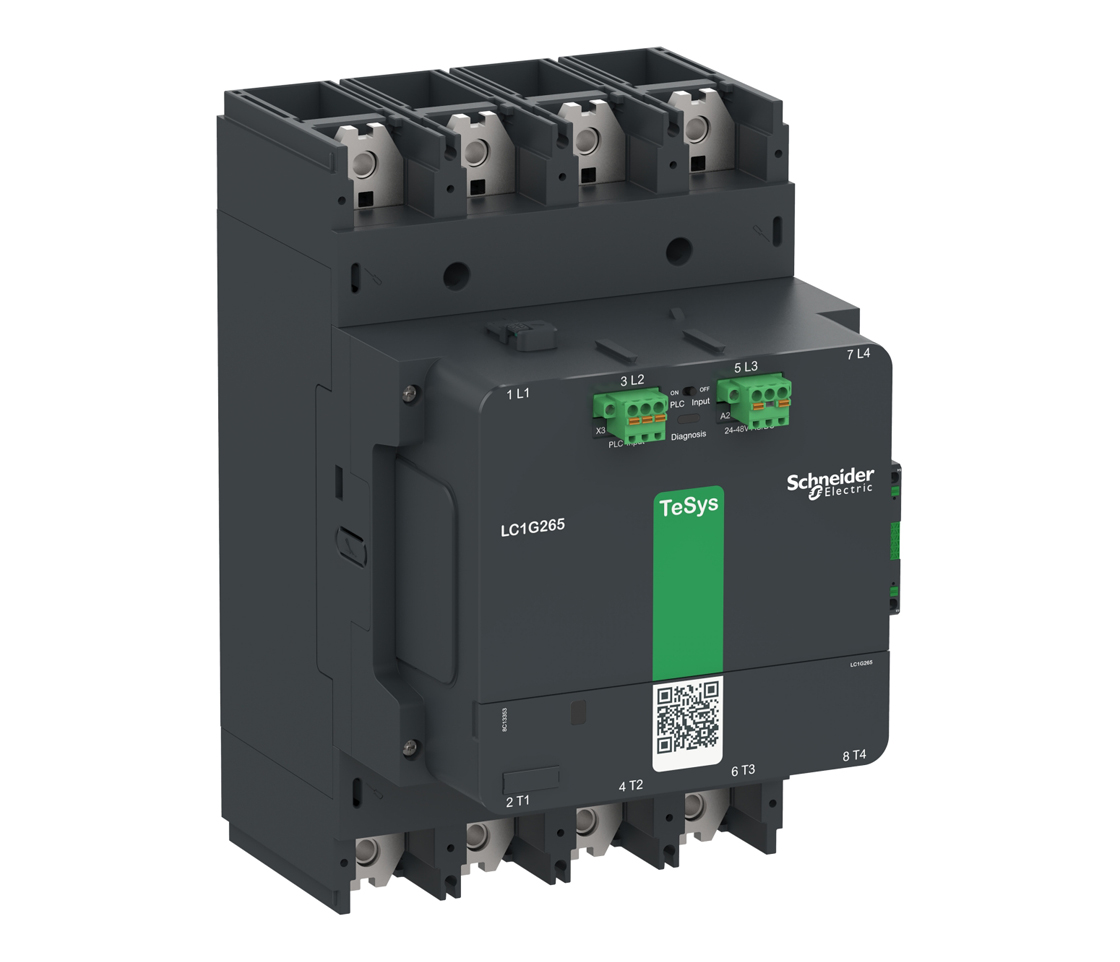

TeSys Giga(LC□G)シリーズLC1G5004□□A
フリーワードから探す
製品特長
- ・高性能かつコンパクトなデザイン（取り付け面積で最大40%減）
- ・制御コイルはAC/DC両用のワイドレンジ化を実現。
- 3種類の電圧範囲で選定が容易
- ・PLC入力回路を用意。PLC出力から直接制御可能（高機能形）
- ・モジュール構造で、前面からコイルや接点の交換が可能。
- メンテナンス性を向上
- ・自己診断機能を標準装備。
- “接点消耗”、“コイル過不足電圧”、“内部故障”をLEDで表示
共通スペック情報
- 高機能形 電磁接触器
- フレーム：500
- 極数：4P
- 定格電流値(IEC) AC-3：500A、AC-1：700A
- モータ容量(AC-3) 230V：160kW、400V：250kW、440V：315kW、690V：355kW
従来品
- TeSys F シリーズ
- LC1F500
その他製品情報
オプションを調べる
Schneider Electricグローバルサイト（英語）からも各種資料のダウンロードが可能です。
データのダウンロードについては、Schneider Electric社のルールに基づきます。
他のバリエーション（仕様）
PRODUCT SELECTOR
プロダクトセレクターでは、詳細な仕様やキーワードから
目的の製品・形式をお探しいただけます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
資料ダウンロードサイト
会員限定の技術資料およびサンプルプログラム等を無料
にてダウンロードすることが出来ます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
オプション
| 名称・外観 | 仕様 | 形式 | 備考 | ||
|---|---|---|---|---|---|
補助接点ユニット
|
取付け位置 | 接点構成 | ※1 本体の右側に標準装着（1個） | ||
| 1個目（内側） 左右共通 |
1NO+1NC | LAG8N113P ※1 | |||
| 2NO | LAG8N203P | ||||
| 2個目（外側） 左右共通 |
1NO+1NC | LAG8N113 | |||
| 2NO | LAG8N203 | ||||
| 接続方式：プッシュインタイプ | |||||
リモート診断モジュール
|
出力タイプ | 高機能品へ取付け可能。 標準機能品は取付け不可。 |
|||
| 1NO | LA9GRD10 | ||||
| 1NC | LA9GRD01 | ||||
ケーブルメモリキット
|
適用形式 | 別売 | |||
| 3極品 | LC1G115-225 | LA9G3101 | |||
| LC1G265-500 | LA9G3102 | ||||
| LC1G630-800 | LA9G3103 | ||||
| 4極品 | LC1G1154-2254 | LA9G4101 | |||
| LC1G2654-5004 | LA9G4102 | ||||
| LC1G6304-8004 | LA9G4103 | ||||
相関バリア
|
適用形式 | 別売 | |||
| 3極品 | LC1G115-225 | LA9G3801 | |||
| LC1G265-500 | |||||
| LC1G630-800 | |||||
| 4極品 | LC1G1154-2254 | LA9G4801 | |||
| LC1G2654-5004 | |||||
| LC1G6304-8004 | |||||
IP20 端子カバー
|
適用形式 | 別売 | |||
| 3極品 | LC1G115-225 | LA9G3701 | |||
| LC1G265-500 | LA9G3702 | ||||
| LC1G630-800 | LA9G3703 | ||||
| 4極品 | LC1G1154-2254 | LA9G4701 | |||
| LC1G2654-5004 | LA9G4702 | ||||
| LC1G6304-8004 | LA9G4703 | ||||
メカニカルインタロック
|
適用形式 | 別売 | |||
| コンタクタ1 | コンタクタ2 | ||||
| 可逆運転用 | LC1G115-225 | LC1G115-225 | LA9G970 | ||
| LC1G265-500 | LC1G265-500 | ||||
| LC1G630-800 | LC1G630-800 | LA9G973 | |||
可逆導体キット
|
適用形式 | 別売 | |||
| 3極品 | LC1G115-225 | LA9G3760 | |||
| LC1G265-500 | LA9G3761 | ||||
| LC1G630-800 | LA9G3762 | ||||
チェンジオーバー導体キット
|
適用形式 | 別売 | |||
| 3極品 | LC1G115-225 | LA9G3750 | |||
| LC1G265-500 | LA9G3751 | ||||
| LC1G630-800 | LA9G3752 | ||||
| 4極品 | LC1G1154-2254 | LA9G4750 | |||
| LC1G2654-5004 | LA9G4751 | ||||
| LC1G6304-8004 | LA9G4752 | ||||
取付互換アダプタ
|
旧 TeSys F | 新 TeSys Giga | 別売 | ||
| LC1F115-225 ⇒ | LC1G115-225 | LA9GRFB1 | |||
| LC1F265-500 ⇒ | LC1G265-500 | LA9GRFB2 | |||
| LC1F630-800 ⇒ | LC1G630-800 | LA9GRFB3 | |||
