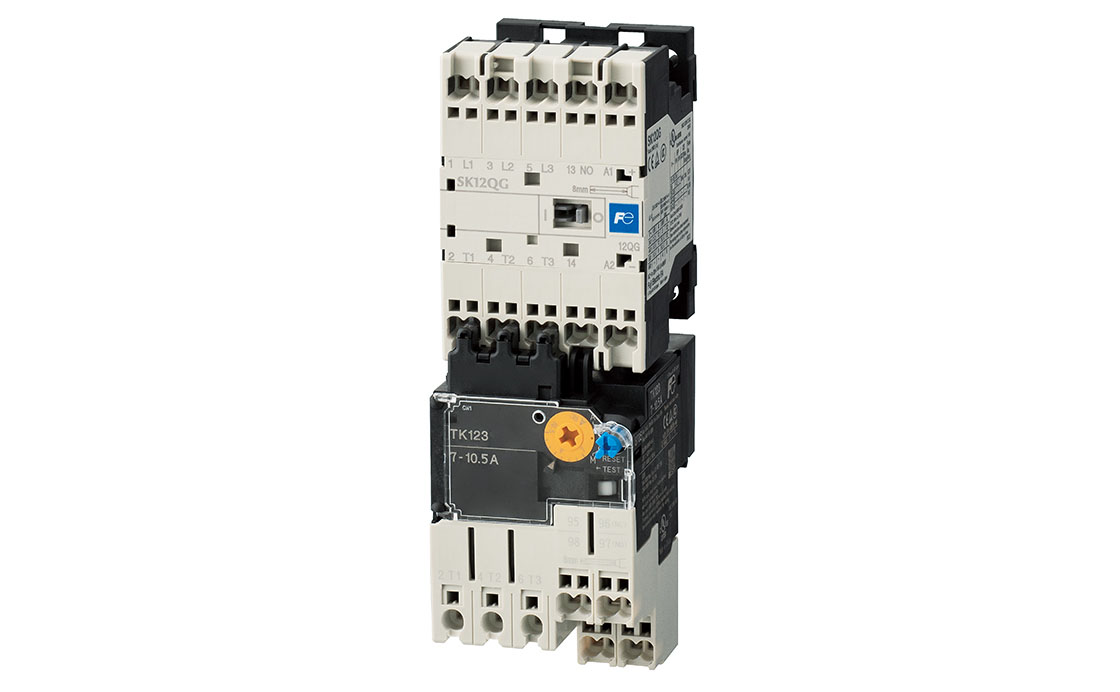

SKシリーズSK12QGW
フリーワードから探す
製品特長
- ・世界最小クラスの電磁接触器・サーマルリレーです。
- ・世界の規格に標準品で適合（UL，CSA，CCCetc.）
- ・マニュアルモータスタータBM3シリーズとコンビネーション使用が可能です。
- ・電気的耐久性 100万回の長寿命です。
- ・直流操作品は、消費電力の異なる2種類のタイプを用意してあります。コイル電圧、使用する補助接点の数に応じて選定することができます。
- ・補助接点ユニット、コイルサージ吸収ユニットなどオプションを用意しています。
- ・インバータ、サーボ回路（一次側断路用）に最適です。
- ・配線工数削減、信頼性の高いスプリング端子（F-QuiQ）を用意しています。
共通スペック情報
- 直流操作形 電磁開閉器
- 定格電流(JIS, AC-3, 200-240V)：12A
- モータ容量(AC-3) 200-240V：3kW
- モータ容量(AC-3) 380-440V：5.5kW
- 端子構造：スプリング端子
- 補助接点構成：1NO/1NC
関連する詳細形式
PRODUCT SELECTOR
プロダクトセレクターでは、詳細な仕様やキーワードから
目的の製品・形式をお探しいただけます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
資料ダウンロードサイト
会員限定の技術資料およびサンプルプログラム等を無料
にてダウンロードすることが出来ます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
サーマルリレー組合せ
| 電磁開閉器形式 | 組合せの電磁接触器／サーマルリレーの形式 | |||||
|---|---|---|---|---|---|---|
| 電磁接触器形式 | サーマルリレー形式 | サーマルトリップクラス | サーマル用途 | |||
| SK12QGW-□△△K■■■▽ | SK12QG-□△△ | TK123W▽-■■■ | 10A | 欠相検出機能付き（標準品） | ||
| サーマルリレーのヒータ定格 | サーマルリレーのヒータ製作範囲 | |||
|---|---|---|---|---|
| 整定範囲 （A） | 呼び | 形式コード ■■■ |
形式 | SK12Q |
| 0.1-0.15 | 0.1A | P10 | TK123W▽-P10 | ○ |
| 0.13-0.2 | 0.13A | P13 | TK123W▽-P13 | ○ |
| 0.18ｰ0.27 | 0.18A | P18 | TK123W▽-P18 | ○ |
| 0.24-0.36 | 0.24A | P24 | TK123W▽-P24 | ○ |
| 0.34-0.52 | 0.34A | P34 | TK123W▽-P34 | ○ |
| 0.48-0.72 | 0.48A | P48 | TK123W▽-P48 | ○ |
| 0.64-0.96 | 0.64A | P64 | TK123W▽-P64 | ○ |
| 0.8-1.2 | 0.8A | P80 | TK123W▽-P80 | ○ |
| 0.95-1.45 | 0.95A | P95 | TK123W▽-P95 | ○ |
| 1.1-1.65 | 1.1A | 1P1 | TK123W▽-1P1 | ○ |
| 1.4-2.1 | 1.4A | 1P4 | TK123W▽-1P4 | ○ |
| 1.7-2.6 | 1.7A | 1P7 | TK123W▽-1P7 | ○ |
| 2.2-3.4 | 2.2A | 2P2 | TK123W▽-2P2 | ○ |
| 2.8-4.2 | 2.8A | 2P8 | TK123W▽-2P8 | ○ |
| 4-6 | 4A | 004 | TK123W▽-004 | ○ |
| 5-7.5 | 5A | 005 | TK123W▽-005 | ○ |
| 6-9 | 6A | 006 | TK123W▽-006 | ○ |
| 7-10.5 | 7A | 007 | TK123W▽-007 | ○ |
| 9-13 | 9A | 009 | TK123W▽-009 | ○ |
- ▽：サーマルリレーのリセット方式を示します。
- 手動リセット：記号なし 例）TK123W-009
- 自動リセット：A 例）TK123WA-009
オプション
| オプション | 形式 | 仕様 | 備考 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 追加補助接点 標準品
|
ヘッドオン 2P品 |
SZ1KA20Q | 接点構成2a（2NO） | いずれか1個取付け可能 最大補助接点数：5接点 |
|||||
| SZ1KA11Q | 接点構成1a1b（1NO1NC） | ||||||||
| SZ1KA02Q | 接点構成2b（2NC） | ||||||||
| ヘッドオン 4P品 |
SZ1KA40Q | 接点構成4a（4NO） | |||||||
| SZ1KA31Q | 接点構成3a1b（3NO1NC） | ||||||||
| SZ1KA22Q | 接点構成3a2b（2NO2NC） | ||||||||
| SZ1KA13Q | 接点構成1a3b（1NO3NC） | ||||||||
| SZ1KA04Q | 接点構成2b（4NC） | ||||||||
| 端子カバー | - | - | - | 標準で端子カバーが付いています。 | |||||
| コイルサージ 吸収ユニット
|
- | - | - | 本製品はバリスタを内蔵しています。 | |||||
| ダイオード | SZ1KZ6 | DC12-125V | |||||||
| 動作表示ユニット ねじ端子と同一です。 |
赤色LED | SZ1KL1 | AC/DC12-24V | ||||||
| SZ1KL2 | AC/DC24-48V | ||||||||
| SZ1KL3 | AC/DC48-125V | ||||||||
| 主回路サージ 吸収ユニット |
CR | SK10A2E-12033 | AC250V 50/60Hz CR：0.33μF,120Ω |
岡谷電機産業（株）製の製品です。 仕様問合せ及び手配は岡谷電機産業（株）にお願いします。 |
|||||
| スペアパーツ*1 | サーマルリレー 透明カバー |
SZ1KTC1 | TK12用 | 1ケ入り、1ケ/台必要 | |||||
※その他、インタロックユニット・可逆導体キットもラインアップしております。
*1:接点交換及びコイル交換はできません。
