電磁開閉器SKシリーズ

フリーワードから探す

近年のインバータ、サーボアンプ普及拡大に伴い、電磁接触器は従来の直入モータ駆動(AC-3級)から、駆動制御装置の一次側開閉器としての用途が増加しております。
SKシリーズはこのような用途で求められる、性能・仕様に最適化した電磁接触器として誕生しました。

  • ・世界最小のミニコンタクタ。
  • ・6A~32Aの定格を用意。
  • ・着脱可能な端子カバーを標準装備(IP20)。
  • ・ミラーコンタクト機能を装備。
  • ・JISをはじめ、IEC、GB/T(CCC)、UL、およびTÜVを標準で取得。
特長を詳しく見る

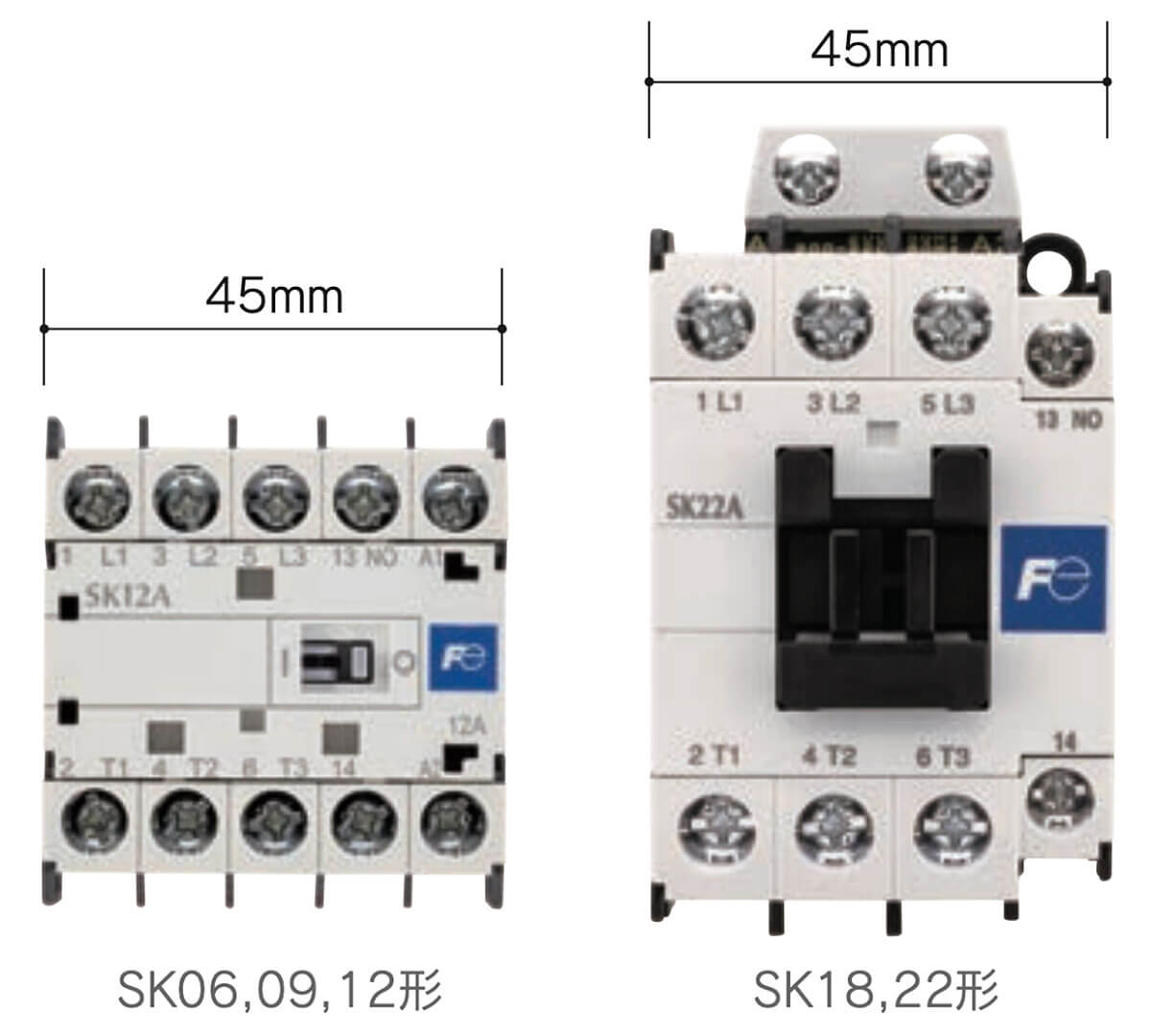

小形化

小形化

45mm幅に統一したことで、マニュアルモータスタータBM3シリーズと同一幅にコンビネーション使用でモータスタータ回路をよりコンパクトに構成出来ます。

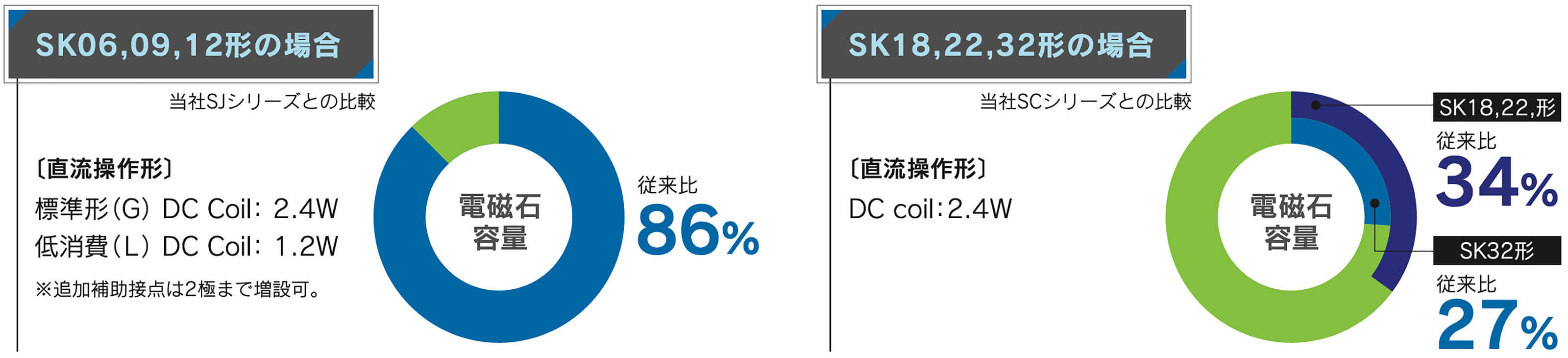

低消費電力

モータ定格6.5kW(AC200V)までPLCのトランジスタ出力で直接駆動が拡大されました。[直流操作形]

低消費電力

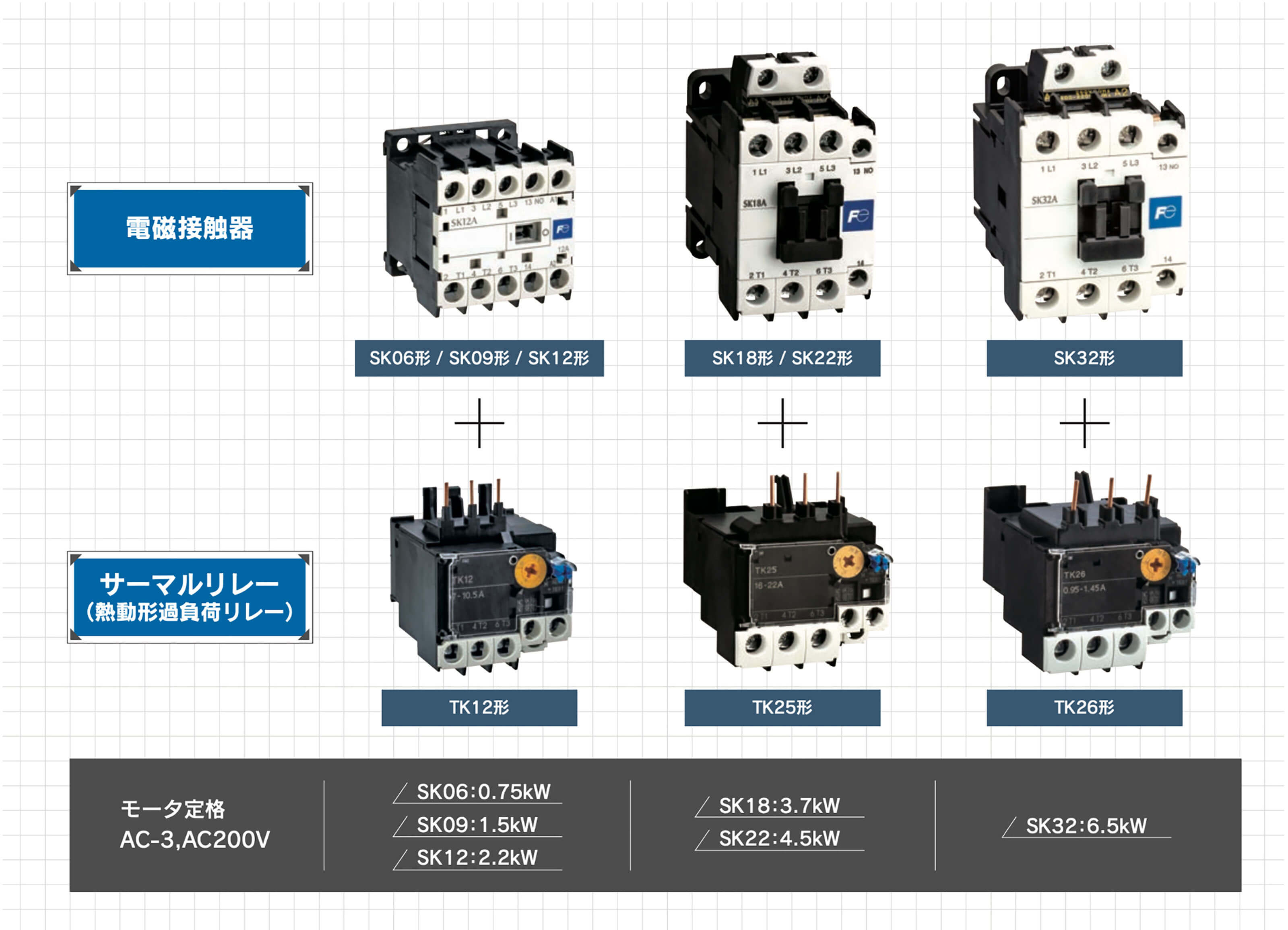

電磁接触器とサーマルリレー

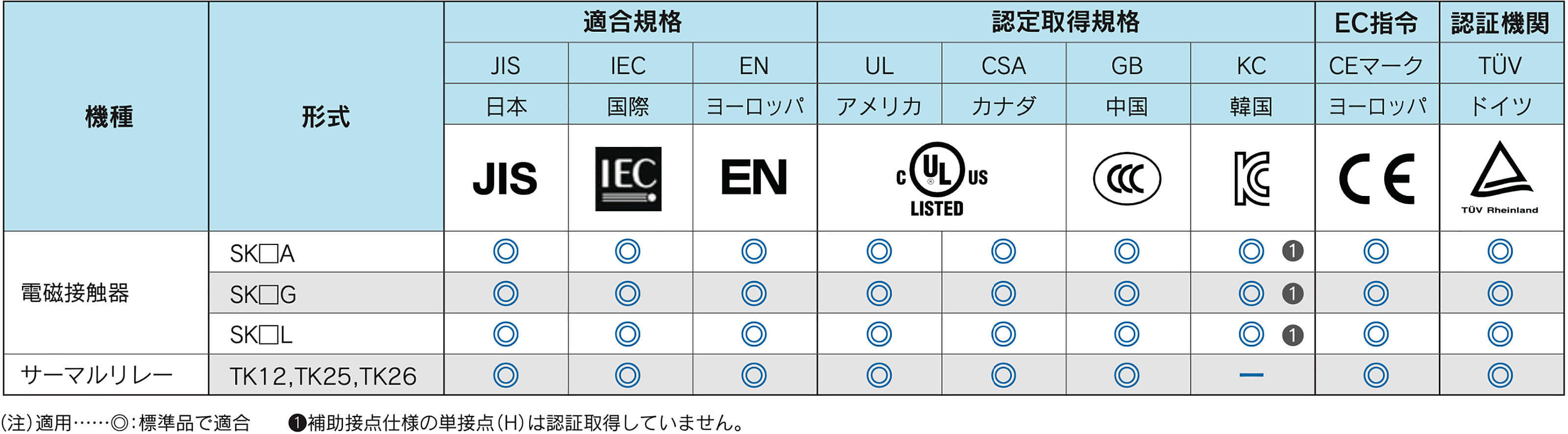

世界の主要規格を標準品で取得

世界の主要規格を標準品で取得JISをはじめ、IEC、GB/T(CCC)、UL、およびTÜVを標準で取得しております。

世界の主要規格を標準品で取得

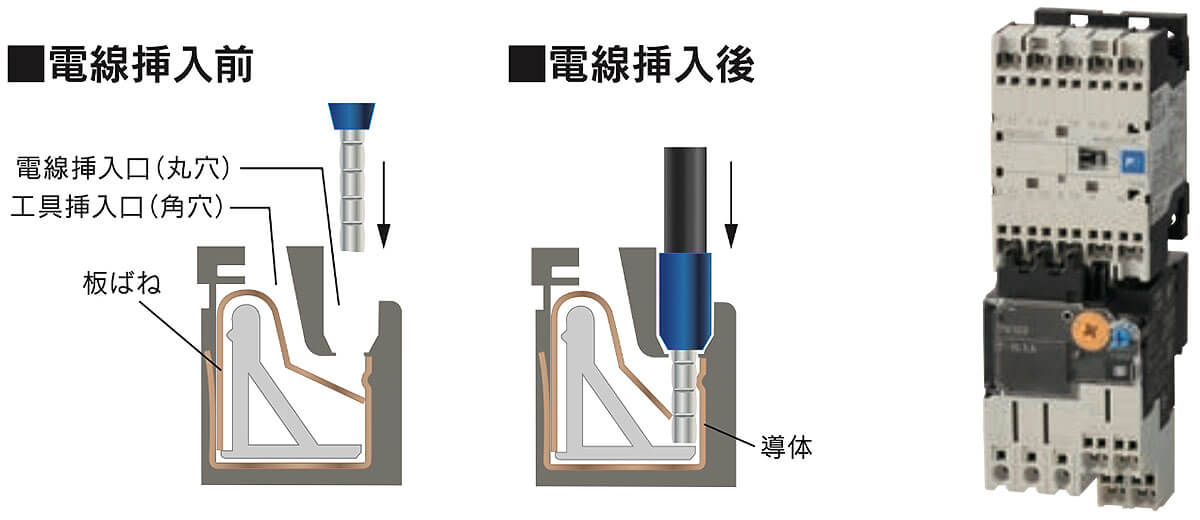

スプリング端子 F-QuiQ

SKシリーズ 補助継電器SKH4A
  • ・ねじ締め不要のスプリング端子配線方式。
  • ・プッシュイン構造で電線を挿入するだけで配線完了。
  • ・端子カバー不要で充電部が露出しない感電防止構造。(IP20)

※ サーマルリレーをお探しの方はサーマルリレー 組み合わせ表からご確認ください。

定格電流値
JIS AC-3 200-240V
補助継電器 6A 9A 12A 18A 22A 32A
モータ容量
(AC-3)(kW)
200-240V 0.75 1.5 2.2 3.7 4.5 6.5
3170-440V 2.2 3.7 5.5 7.5 10 15
フレーム 06 09 12 18 22 32
端子構造 ねじ ねじ プリント板 ねじ スプリング
端子
タブ端子 ねじ ねじ ねじ
補助接点構成 1NO/1NC 1NO/1NC 1NO/1NC 1NO/1NC 1NO/1NC 1NO/1NC
交流操作標準形 電磁接触器 SKH4A SK06A SK09A - SK12A SK12QA - SK18A SK22A SK32A
電磁開閉器 - SK06AW SK09AW - SK12AW SK12QAW - SK18AW SK22AW SK32AW
交流操作可逆形 電磁接触器 - SK06AR SK09AR - SK12AR SK12QAR - SK18AR SK22AR SK32AR
電磁開閉器 - SK06AWR SK09AWR - SK12AWR SK12QAWR - SK18AWR SK22AWR SK32AWR
直流操作形 電磁接触器 SKH4G SK06G SK09G - SK12G SK12QG - SK18G SK22G SK32G
電磁開閉器 - SK06GW SK09GW - SK12GW SK12QGW - SK18GW SK22GW SK32GW
直流操作可逆形 電磁接触器 - SK06GR SK09GR - SK12GR SK12QGR - SK18GR SK22GR SK32GR
電磁開閉器 - SK06GWR SK09GWR - SK12GWR SK12QGWR - SK18GWR SK22GWR SK32GWR
直流低消費形 電磁接触器 SKH4L SK06L SK09L SK092L SK12L - SK121L - - -
電磁開閉器 - SK06LW SK09LW - SK12LW - - - - -
直流低消費可逆形 電磁接触器 - SK06LR SK09LR - SK12LR - - - - -
電磁開閉器 - SK06LWR SK09LWR - SK12LWR - - - - -

ご希望の形式をお選びください。
形式をクリックすると製品詳細ページをご覧いただけます。
