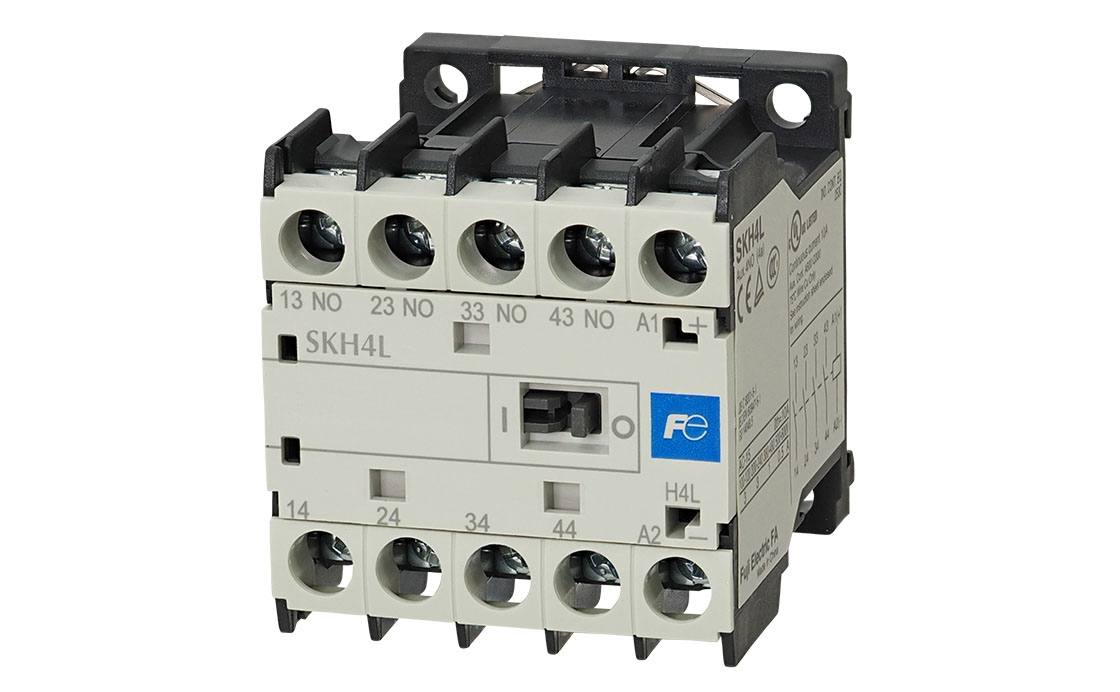

SKシリーズSKH4L
フリーワードから探す
製品特長
- ・世界の主要規格（JIS，IEC，GB，UL，CSA）に標準品で適合・認証取得
- ・制御コイルは交流品、直流品および低消費形直流品を用意
- ・ツイン接点により接触信頼性を向上させDC5V 3mAの微小負荷に対応
- ・高容量接点仕様（単接点）もラインアップ
- ・補助接点ユニットと組合せて多彩な接点バリエーションを構成可能
共通スペック情報
- 直流低消費可逆形 補助継電器
その他製品情報
オプションを調べる
関連する詳細形式
資料ダウンロードサイト
会員限定の技術資料およびサンプルプログラム等を無料
にてダウンロードすることが出来ます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
オプション
| オプション | 形式 | 仕様 | 備考 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 追加補助接点 標準品
|
ヘッドオン 2P品 |
SZ1KA20 | 接点構成2a（2NO） | いずれか1個取付け可能 最大接点数：6接点 注）4P品は使用できません。 |
|||||
| SZ1KA11 | 接点構成1a1b（1NO1NC） | ||||||||
| SZ1KA02 | 接点構成2b（2NC） | ||||||||
| ヘッドオン （小型）2P品 |
SZ1FA11 | 接点構成1a1b（1NO1NC） | |||||||
| 追加補助接点 高容量単接点形 |
ヘッドオン 2P品 |
SZ1KA20H | 接点構成2a（2NO） | ||||||
| SZ1KA11H | 接点構成1a1b（1NO1NC） | ||||||||
| SZ1KA02H | 接点構成2b（2NC） | ||||||||
| ヘッドオン （小型）2P品 |
SZ1FA11H | 接点構成1a1b（1NO1NC） | |||||||
| 端子カバー | - | - | - | 標準で端子カバーが付いています。 | |||||
|
コイルサージ 吸収ユニット
|
- | - | - | 本製品はバリスタを内蔵しています。 | |||||
| ダイオード | SZ1KZ6 | DC12-125V | |||||||
| 動作表示ユニット | 赤色LED | SZ1KL1 | AC/DC12-24V | ||||||
| SZ1KL2 | AC/DC24-48V | ||||||||
| SZ1KL3 | AC/DC48-125V | ||||||||
| スペアパーツ*1 | 端子カバー | SZ1KT01 | 電磁接触器、 継電器（SK06,09,12,SKH4）の電源側、 負荷側用 |
1個入り、2個/台必要 | |||||
| SZ1KT22 | 補助接点ユニット2P（SZ1KA）用 | 1個入り、2個/台必要 | |||||||
| SZ1KT23 | 補助接点ユニット小型2P（SZ1FA11）用 | 1個入り、2個/台必要 | |||||||
*1:接点交換及びコイル交換はできません。
