マニュアルモータスタータ(MMS)BM3シリーズ
フリーワードから探す
マニュアルモータスタータ(BM3シリーズ)は電動機回路の過負荷・欠相保護と短絡電流遮断の役割を1台で果たすまったく新しいタイプのモータ専用ブレーカです。
- ・ブレーカとサーマルリレーの機能をコンパクトに一体化。
～32A：45mm幅 32A～63A：55mm幅 - ・電磁接触器と組合せ電動機回路を制御可能。
- ・国内規格JIS C 8201-2、国際規格IEC60947-2に対応しており、ブレーカとして使用可能。
- ・接点溶着時にOFF表示しない断路機能を搭載(アイソレーション機能)。
- ・全機種TRIP表示機能およびシーケンスチェック要テストトリップ機能を装備。
- ・長寿命 電気開閉回数2.5万回～10万回。
特長を詳しく見る
機能の一体化

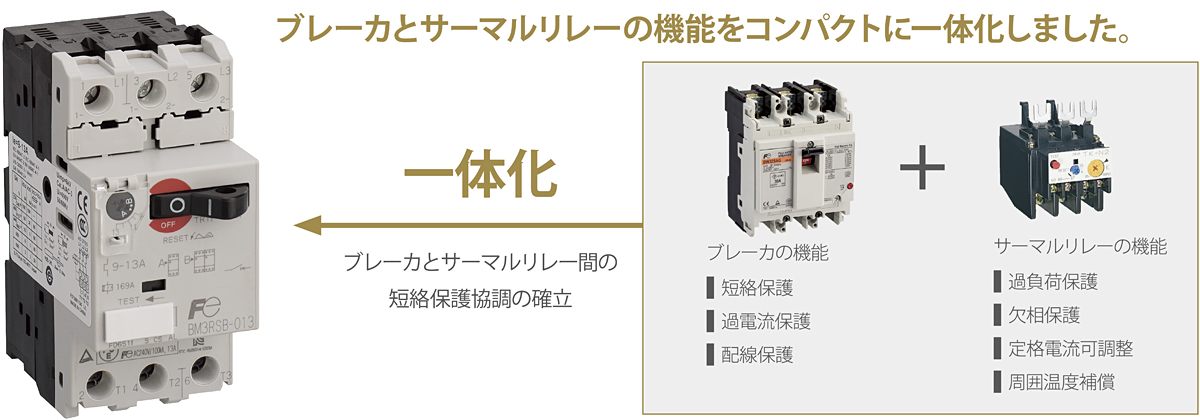

ブレーカの過電流遮断器能とサーマルリレーの過負荷保護の機能をコンパクトに一体化しました。
先進技術を搭載したモータ保護回路

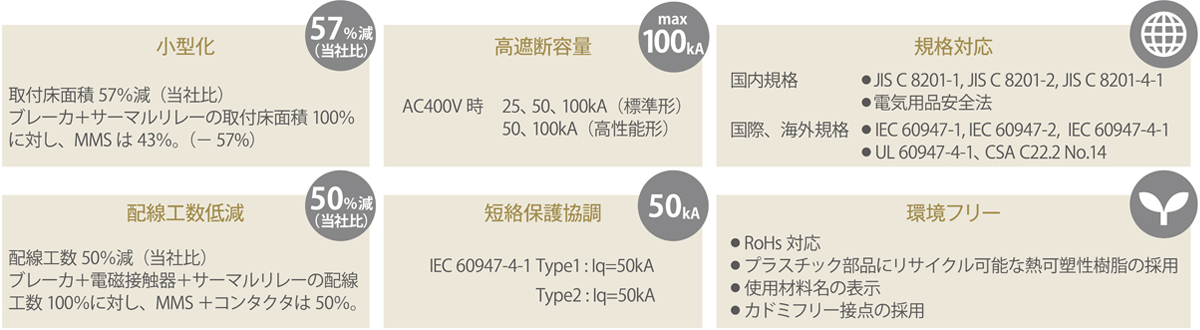

国際規格への対応と小形、高遮断性能(最大100kAまで)など、先進技術を搭載したモータ保護回路です。
BM3シリーズ ラインアップ

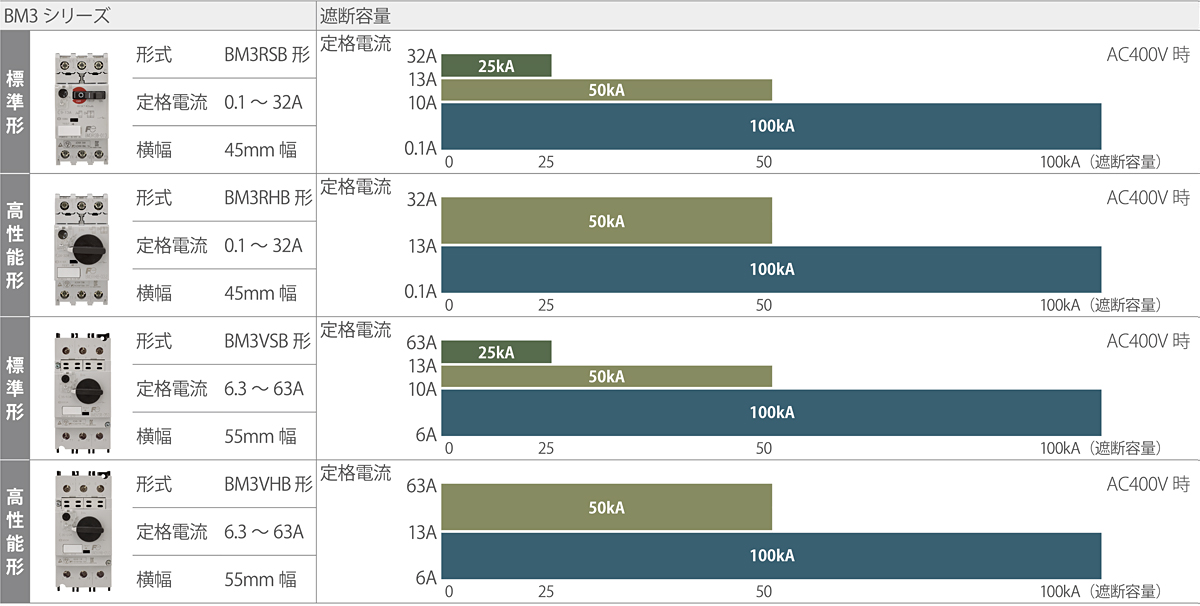

32AFおよび、63AF共に標準形と高性能形をラインアップしています。
豊富な付属品

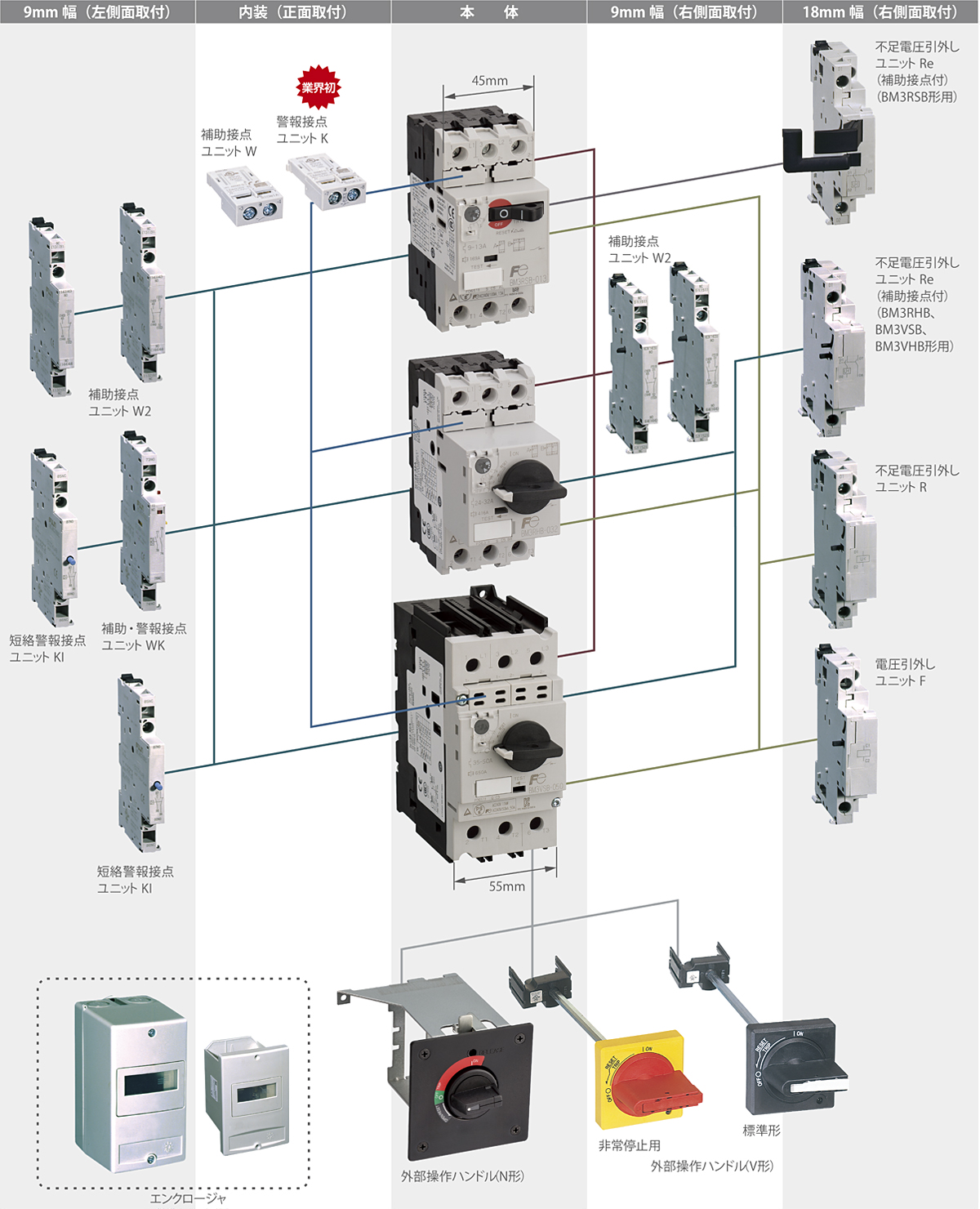

仕様変更へ柔軟に対応できる豊富な付属品を取り揃えています。
また全機種共通で、ワンタッチ取付が可能です。
電磁接触器SKシリーズ、SC-Eシリーズとの組合せでコンビネーションスタータを構築

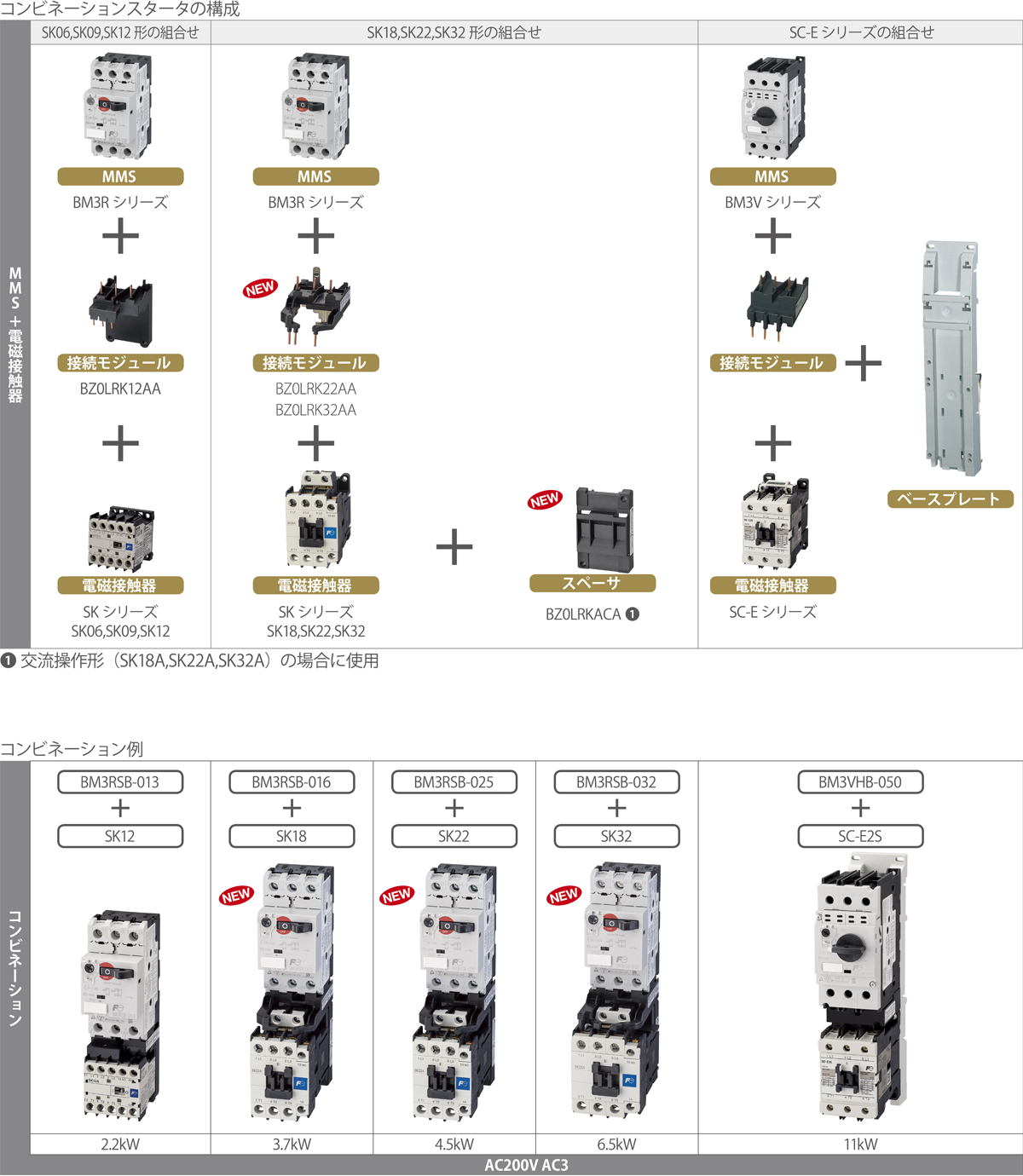

専用の接続モジュールでBM3シリーズと簡単に連結、モータ定格15kWまでのコンビネーションスタータが容易に構築できるようになりました。
※1 ご希望の形式をお選びください。形式をクリックすると製品詳細ページをご覧いただけます。
※2 13A～20Aまでラインアップしております。
| 定格遮断容量 (at AC400-415V) |
接続方式 | 定格使用電流値 | ||||
|---|---|---|---|---|---|---|
| 0.1A～10A | 10A～13A | 13A～32A | 32A～63A | |||
| 25kA | 直配線形 | BM3RSB | BM3RSB | BM3RSB | BM3VSB | |
|---|---|---|---|---|---|---|
| 丸形圧着端子形 | BM3RSR | BM3RSR | BM3RSR | - | ||
| スプリング端子形 (F-QuiQ) |
単独設置形 | - | - | BM3RSQH ※2 | - | |
| 50kA | 直配線形 | BM3RSB | BM3RSB | BM3RHB | BM3VHB | |
| 丸形圧着端子形 | BM3RSR | BM3RSR | BM3RHR | - | ||
| スプリング端子形 (F-QuiQ) |
単独設置形 | - | BM3RSQH | BM3RHQH ※2 | - | |
| コンビネーションスタータ用 (電源側スプリング端子仕様) |
- | BM3RSQ1 | - | - | ||
| コンビネーションスタータ用 (電源側ねじ端子仕様) |
- | BM3RSQ2 | - | - | ||
| 100kA | 直配線形 | BM3RSB | BM3RHB | - | - | |
| BM3RHB | - | - | - | |||
| 丸形圧着端子形 | BM3RSB | BM3RHB | - | - | ||
| BM3RHR | - | - | - | |||
| スプリング端子形 (F-QuiQ) |
単独設置形 | BM3RSQH | - | - | - | |
| BM3RHQH | BM3RHQH | - | - | |||
| コンビネーションスタータ用 (電源側スプリング端子仕様) |
BM3RSQ1 | - | - | - | ||
| BM3RHQ1 | BM3RHQ1 | - | - | |||
| コンビネーションスタータ用 (電源側ねじ端子仕様) |
BM3RSQ2 | - | - | - | ||
| BM3RHQ2 | BM3RHQ2 | - | - | |||
