BM3シリーズBM3VHB

フリーワードから探す

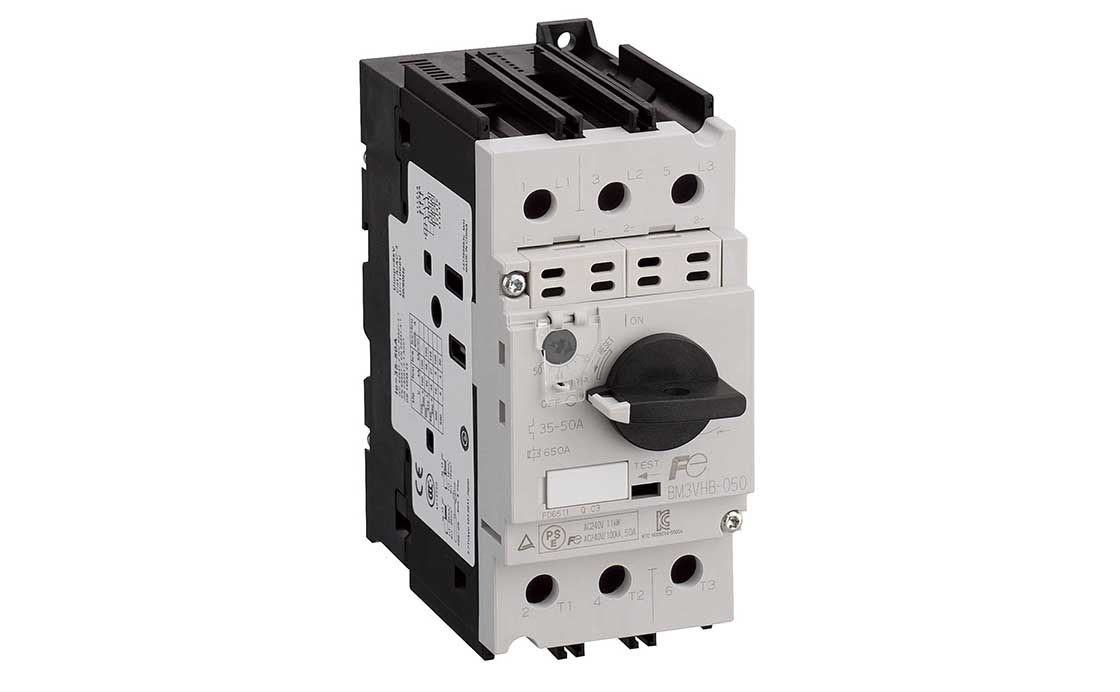

BM3VHBの参考画像
BM3VHBの参考画像

製品写真と形式は異なる場合がありますので、ご了承ください。

  1. 1つ下の
    定格品・製品
  2. 1つ上の
    定格品・製品
ブックマークに登録する

ブックマークはログインすると
ご利用いただけます。

製品特長

  • ・AC200V 15kW/AC400V 30kW 63A以下の三相モータの保護(短絡・過電流・過負荷・欠相保護)のための定格電流可調整形と過負荷保護機能の無い瞬時引外し形を用意しました。
  • ・45mmと55mm幅の2モジュールで定格使用電流0.1~63Aをカバーしています。
  • ・遮断容量により標準形と高遮断容量形を用意しています。
  • ・45mm幅品の定格電流可調整形には丸型圧着端子対応形も用意しています。
  • ・電磁接触器SKシリーズ,SC-Eシリーズと組合せたコンビネーション使用が可能です。
  • ・配線工数削減、信頼性の高いスプリング端子(F-QuiQ)を用意しています。

共通スペック情報

  • 高性能形マニュアルモータスタータ
  • 極数:3極
  • 定格電流:10~63A
  • 定格遮断容量 at AC400-415V:
  •  6.3-13A:100kA
  •  13-63A:50kA
  •  ※左側は定格使用電流 Ie
  • 接続方式:直配線
