APR（交流電力調整器）
PWM-APR

PWM-APR

富士電機独自のPWM（パルス幅変調）制御方式を採用した
正弦波出力の交流電力調整器

  • 負荷力率を悪化させることがないため省エネ

  • 高調波対策が不要

  • 正弦波出力のため安定化電源装置としても使用可能

  • コンデンサなどの容量性負荷にも適用可能

負荷短絡保護機能を搭載

負荷短絡を自動的に検出し瞬時電流制限を実施することで安全性を強化

単相入力タイプと三相入力タイプをラインアップ

定格・仕様

項目 仕様
形式 RPWE2240-1CN-N RPWD2040-1CN-N RPWD2080-1CN-N RPWD2160-1CN-N
入力電源 相数・電圧・周波数 単相
：200-220V
50/60Hz		 三相：200-220V 50/60Hz
電圧・周波数許容変動
（性能保証）		 電圧：±10％、周波数：±1Hz
所要電源容量
[kVA]		 200V 48.0 13.9 27.7 55.4
220V 52.8 15.2 30.5 61.0
定格出力電流[A] 240 40 80 160
適用負荷 抵抗負荷、
誘導性負荷、
変圧器一次制御、
整流器一次制御、
容量性負荷		 抵抗負荷、誘導性負荷、
整流器一次制御、容量性負荷
注）変圧器一次制御についてはご相談ください。
冷却方式 風冷
制御 波形制御方式 PWM制御方式による正弦波出力
出力電圧調整範囲 入力電圧の
0-97％		 入力電圧の0-95％

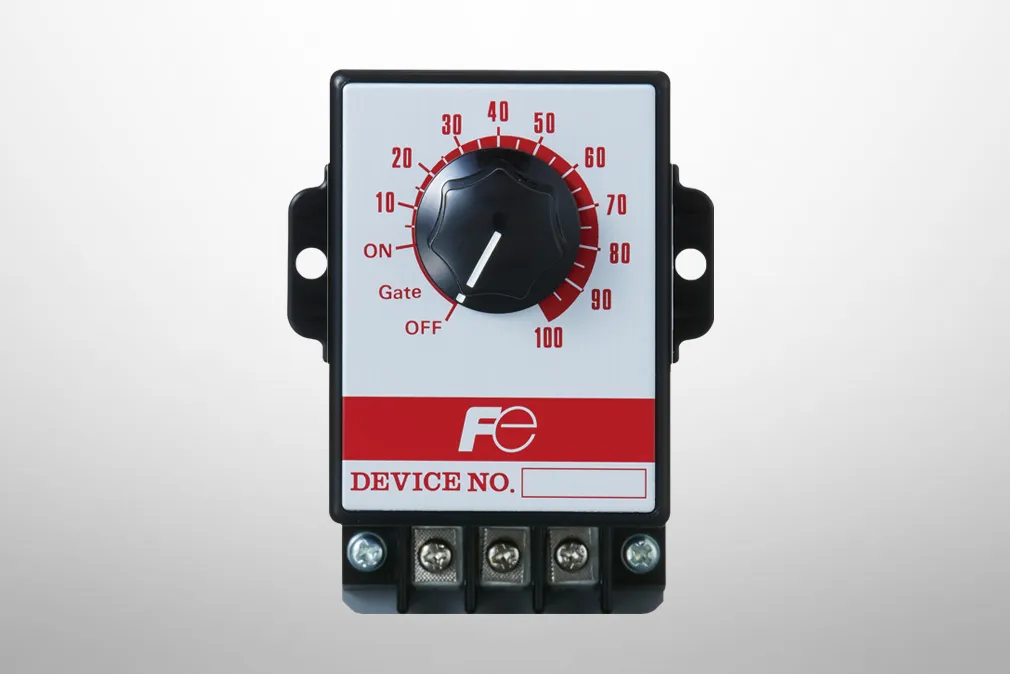

設定信号 ①手動設定、②自動設定（DC4-20mA、DC1-5V）
ソフトスタートおよび
ソフトアップ・ダウン		 1秒
勾配設定範囲 設定信号の0-100%
フィードバック制御方式 交流定電圧制御+交流電流制限制御（交流AVR+交流CLR）
保護 負荷短絡、過電流、ヒートシンク過熱、欠相・逆相（三相版）、
入力電圧低下保護、IGBT異常、警報出力
環境 使用場所 標高1000m以下、腐食性ガス・粉塵・振動のないこと。
周囲温度 0～+55℃
（+40℃を超える場合は定格出力電流値を低減してください。）
周囲湿度 30-90％RH
絶縁 耐電圧
（主回路対アース間）		 AC2000V、1分間
絶縁抵抗
（主回路対アース間）		 500Vメガにて20MΩ以上

関連情報

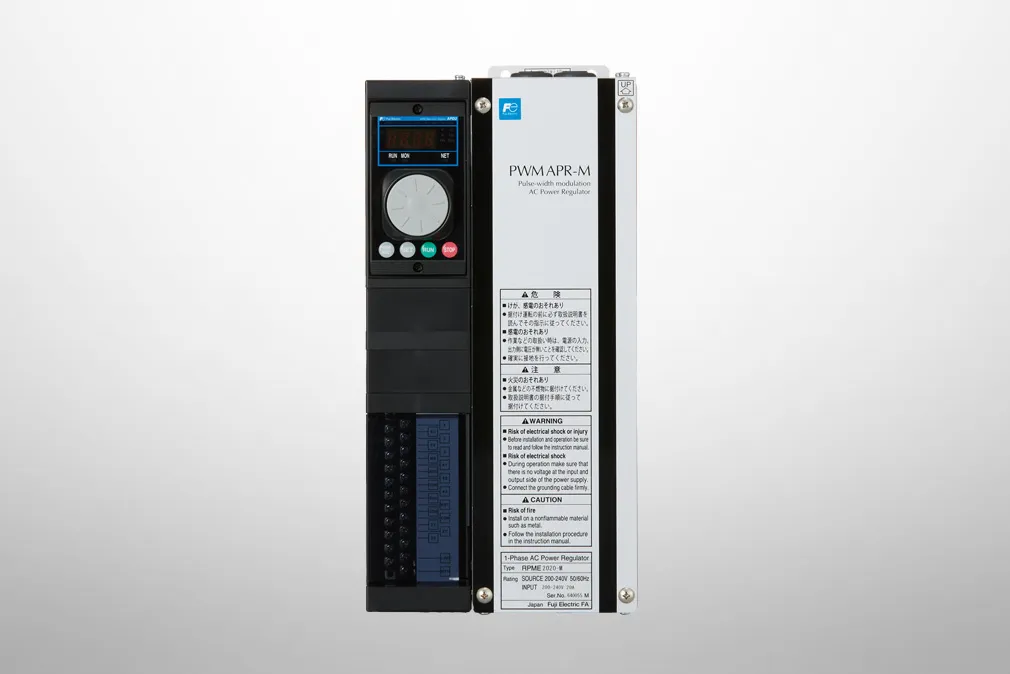

単相PWMAPR-M
PWM-APR
単相APR-V

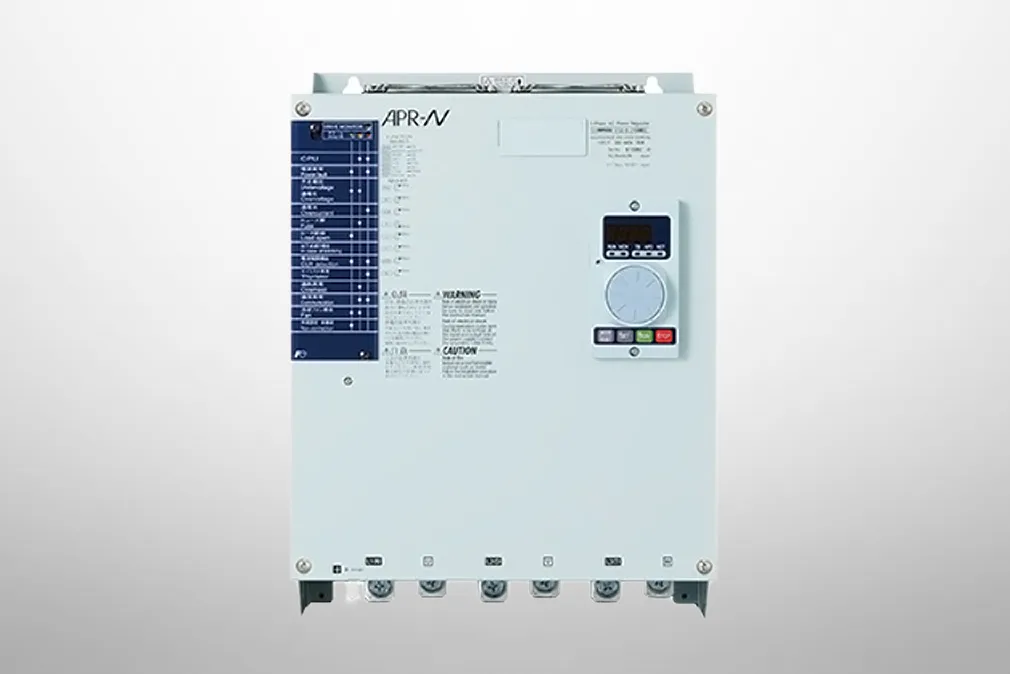

三相APR-N
