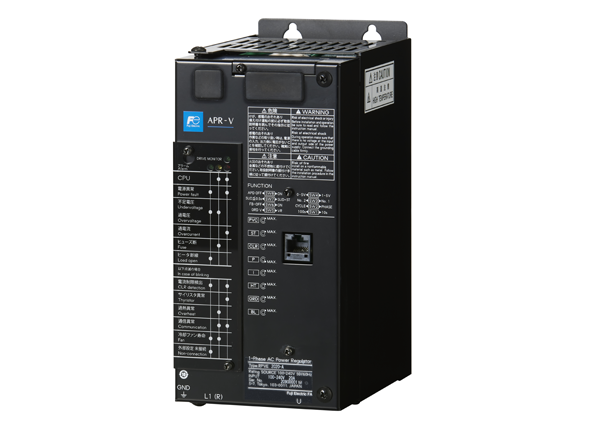

単相APR-V

単相APR-V
電源環境が不安定な現場でも高精度な制御を実現
総合カタログ
説明書
外形図

多彩な負荷と用途に対応する「万能性」

幅広い用途

ヒーター制御だけでなく、白熱灯やLEDの調光、バイブレータの制御、整流器と組み合わせた直流電源など、多様な分野に使用できます。

豊富な容量ラインアップ

20Aの小容量から600Aの大容量まで9電流タイプを揃えており、主回路電圧も100–240V系と380–480V系の双方に対応しています。

過負荷保護

機器本体に速断ヒューズを内蔵しており、主回路の保護対策も万全です。

位相・サイクル制御の高度な切り替え

運転中の切り替え

運転中に位相制御とサイクル制御をスムーズに切り替えられます。

サイクル制御時の突入電流を自動抑制

複合制御（制御方式A形のみ）により、常温時の抵抗値が極めて低い純金属系ヒーターなど、突入電流が大きい負荷でもサイクル制御を行えます（位相制御との複合制御、制御方式A形のみ）。

単相限定のP形制御

サイクル制御による変圧器一次制御が可能（制御方式P形、単相）

高精度なフィードバック制御

高精度コントロール

定電流（ACR）、定電圧（AVR）、定電力（AWR）の各フィードバック制御において、±1% FSの極めて高い制御精度を内蔵回路のみで実現しています（T形を除く）。

個別設定可能なソフトスタート・アップ・ダウン機能

ソフトスタート時間、ソフトアップ時間、ソフトダウン時間をそれぞれ個別にデジタル設定できます。

ニーズに合わせて選べる「2つのヒーター断線検出」

制御方式T形を除き、以下の2種類の断線検出方法を選択できます。

標準仕様（単相のみ）

本体前面のボリューム（HT）を使い、合金系ヒーター（並列3本以下）の電流低下をシンプルに監視・検出します（APD3が必要）。

高機能仕様

最大1本/10本までの細かい断線を正確に検出できます（APD3と外付けCTが必要）。

優れた設置環境性とグローバル対応

周囲温度50℃基準

単相モデルは周囲温度50℃を定格電流の基準として設計されているため、高温になりがちな制御盤内でもタフに動作します（三相は40℃基準）。

400V系の操作変圧器が不要

400V系製品であっても専用の操作変圧器を必要とせず、200V系の制御電源でそのまま動作します。

旧機種（APR-N）と取付互換

外形・取付け寸法・配線位置が旧機種と完全に同一なため、盤の改造なしでそのまま最新機へリプレイスできます。

海外規格適合

UL、cUL、CEマーキングに加え、欧州改正RoHS指令や中国版RoHSといった環境規制にも標準で適合しています。

新EMC指令(2014/30/EU)適合
新低電圧指令(2014/35/EU)適合

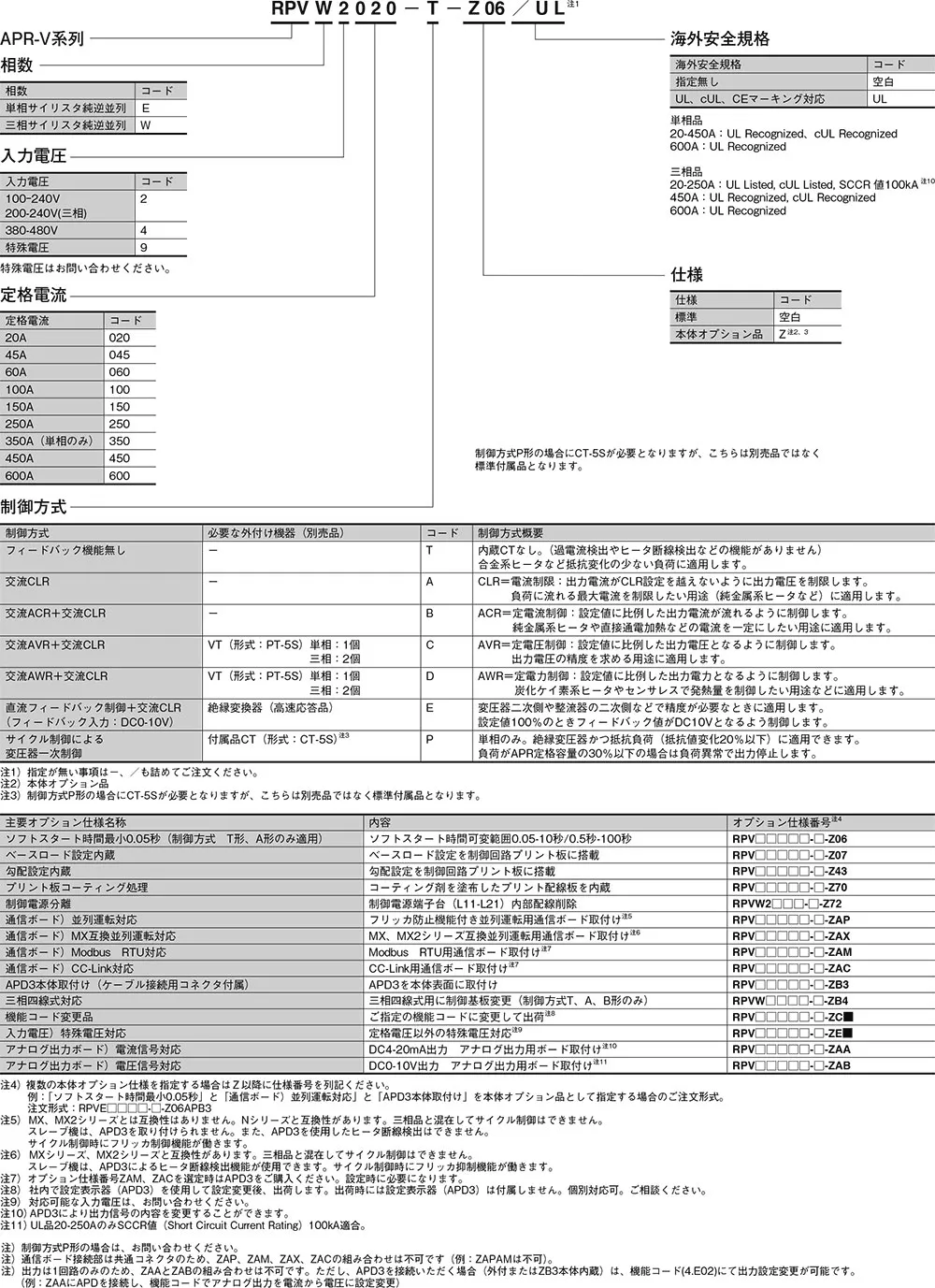

定格・仕様

項目 仕様
定格電流[A] 20 45 60 100 150 250 350 450 600
主回路電源 単相AC100-240V、AC380-480V±10%、
50/60±2.5Hz
（周波数は自動判別切り換え）
制御回路電源 電源電圧 単相AC100-240V±10%
（但し、正弦波のみ動作保証）
電源容量[VA] 36 40 45
内部発熱量[W]（定格電流時） 47 74 89 124 190 320 377 510 700
冷却方式 自冷 風冷
適用負荷 位相制御 抵抗負荷、誘導性負荷、変圧器一次制御、整流器一次制御
サイクル制御 抵抗負荷、誘導性負荷、変圧器一次制御
制御 波形制御方式 位相制御、またはサイクル制御（間欠式）
（機能選択スイッチSW2切り換え）
出力電圧調整範囲 主回路電源電圧の0-100%（実効値）
（但し、サイリスタの電圧降下分を除く）
入出力特性 実効値直線特性、直線特性±2%FS以下
（但し、抵抗負荷の場合。また自動設定信号10-90%において）
電源電圧補償
(T形、A形に適用）		 電源電圧±10%の変動に対して出力変動を±3%FS以下に低減補償
（但し、自動設定信号10-90%において）
設定信号 ①手動設定、②自動設定（DC4-20mA、DC0-5V、DC1-5V）
フィードバック制御
(位相制御方式のみ)		 交流CLR、交流ACR、交流AVR、交流AWR、直流フィードバック制御
設定可能項目 勾配設定、ベースロード設定、ソフトスタートおよびソフトアップ・ダウン
機能 運転/停止 切換信号（RUN）、自動/手動 切換信号（AUTO）、
突入電流自動抑制、フィードバック有効/無効切換、並列運転、
ネットワーク通信(オプション）：Modbus RTU、CC-Link
異常検出・保護 CPUメモリ異常、電源異常（電源周波数範囲外、急変）、
入力電圧低電圧、入力電圧過電圧、過電流、速断ヒューズ断、
ヒータ断線検出、電流制限検出、サイリスタ異常検出、過熱異常、
通信異常(オプション)、冷却ファン寿命(風冷品のみ)、
外部設定入力未接続、負荷異常(制御方式P形のみ)、
アナログ出力電流異常（オプション）、警報接点出力
環境 周囲温度 -5～+50℃
（+50℃を超え+55℃以下の場合は負荷電流を定格電流値に対し低減）
保存温度 -20～+60℃
周囲湿度 30-90%RH（結露なきこと）
その他 腐食性ガス、粉塵、絶縁劣化を促すものや行為、
振動のなきこと、屋内、標高1000m以下
絶縁 耐電圧（主回路対アース間） AC2000V1分間（100-240V）、AC2500V 1分間（380-480V）
絶縁抵抗（対アース間） DC500Vメガーにて10MΩ以上
品名 型式 仕様
設定器 RPN001 1kΩJ　2.5W　
銘板・ツマミ・名称ラベルシート付
設定表示器 APD3 各種設定用
遠隔操作用接続ケーブル RPN002-1 設定表示器 別置き用　長さ1m
RPN002-3 設定表示器 別置き用　長さ3m
RPN002-5 設定表示器 別置き用　長さ5m
制御電源用変圧器
（UL認定品）		 TR1-70R/UL 出力電流 20-600A用
定格 1Φ、380、400、415、440、480V／220V 70VA
外部冷却設置方式用
取付治具		 RPV004-E02 RPVE□020-□用
RPV004-E06 RPVE□045-□、RPVE□060-□用
RPV004-E10 RPVE□100-□用
RPV004-E15 RPVE□150-□用
RPV004-E25 RPVE□250-□用
RPV004-E45 RPVE□350-□、RPVE□450-□用
RPV004-E60 RPVE□600-□用
フィンガーガード RPV005-E02 RPVE□020-□用
RPV005-E06 RPVE□045-□、RPVE□060-□用
RPV005-E10 RPVE□100-□用
RPV005-E15 RPVE□150-□用
RPV005-E25 RPVE□250-□用
RPV005-E45 RPVE□350-□、RPVE□450-□用
RPV005-E60 RPVE□600-□用
フィードバック制御用
CT・VT		 CT-5S
20A/0.1A～　　
600A/0.1A		 定格入力：
20A、45A、60A
100A、150A、250A、
350A、450A、600A		 定格出力：0.1A
定格負担：5VA
PT-5S 100V/10V 定格入力：100、110V
PT-5S 200V/10V 定格入力：200、220V
PT-5S 230V/10V 定格入力：230、254V　定格出力：10V、5VA
PT-5S 380V/10V 定格入力：380V　　　　定格出力：10V、5VA
PT-5S 400V/10V 定格入力：400、440V　定格出力：10V、5VA
PT-5S 415V/10V 定格入力：415V　　　　定格出力：10V、5VA
PT-5S 420V/10V 定格入力：420、460V　定格出力：10V、5VA
PT-5S 440V/10V 定格入力：440、480V　定格出力：10V、5VA
