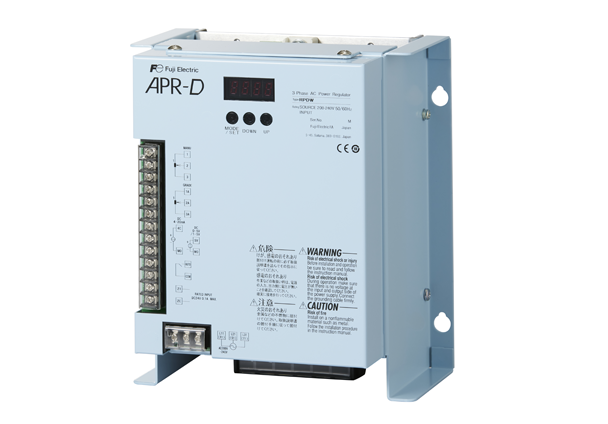

三相APR-D

三相APR-D
高精度かつ安定した三相電力制御
総合カタログ
説明書
外形図

コストとスペースを抑えた「ローコスト・省スペース」設計

既存設備からの置き換えが容易

従来機種（APR-Lシリーズ）の後継であり、取付ピッチが同一のためスムーズに移行できます（一部機種を除く）。

コンパクト化

CPUの搭載により、高機能化と制御盤内の省スペース化・省配線化を同時に実現しています。

用途に合わせて選べる「3つの波形制御方式」

制御方式の切り替え

位相制御方式（0–100%）、サイクル制御方式、位相角比例制御方式の3つを本体設定で切り替えて使用できます。

安定した出力特性

サイリスタ純逆並列方式（6アーム）を採用しており、各種設定に対して実効値直線特性で出力します。

「表示・操作部」が標準付属

デジタル設定とモニタ

追加オプションなしで、本体正面のキーからパラメータ設定や運転状態のモニタリングが行えます。

高度な出力調整

出力の上限を任意に決める「勾配設定」や、最小出力を底上げする「ベースロード設定」をデジタルで正確に設定可能です。

充実した起動制御と安全・環境対応

個別設定可能なソフトスタート・アップ・ダウン機能

ソフトスタート、ソフトアップ、ソフトダウンの時間を、それぞれ独立して0〜100.0秒の範囲で細かく設定できます。
電源投入時には確実にソフトスタートが働きます。

安全性の向上

主回路端子台カバーを標準で装備しています。

グローバル対応

全機種でCEマーキング、欧州改正RoHS指令、改正中国版RoHSに対応しています（400V系は操作変圧器をCE対応品にする必要があります）。

新EMC指令(2014/30/EU)適合
新低電圧指令(2014/35/EU)適合

オプションによる機能拡張

並列運用（ZAP）

オプションの通信ボードを取り付けることで最大50台の並列運転が可能になり、サイクル制御時のフリッカ現象を抑えられます。

ネットワーク通信（ZAM）

RS-485通信（Modbus RTUプロトコル）を介した一括設定やデータモニタに対応します。

定格・仕様

項目 仕様
形式 RPDW□020-T RPDW□045-T RPDW□060-T RPDW□100-T
入力 相数 三相
主回路 定格電圧 AC200−240V±10%（性能保証）、±15%（動作保証）
AC380−480V±10%（性能保証）、±15%（動作保証）
周波数 50Hz/60Hz±2.5Hz（但し、制御回路と同じであること）
制御回路 定格電圧 AC200−240V±10%（性能保証）、±15%（動作保証）
周波数 50Hz/60Hz±2.5Hz（自動判別）
入力容量 15VA以下
出力 定格電流（周囲温度40℃時） ［A］ 20 45 60 100
冷却方式 自冷
適用負荷 抵抗負荷
最小負荷電流 0.5A（但し、定格入力電圧で100%出力時）
発生損失（定格電流時） [W] 75 155 196 317
制御 波形制御方式 位相制御/サイクル制御（ 連続式）/位相角比例制御
出力電圧調整範囲 主回路電源電圧の0−100%（実効値）
（但し、サイリスタの電圧降下分を除く）
入出力特性 実効値直線特性、
直線性±3%FS以下（位相制御）直線性±5%FS以下（サイクル制御）
（但し、抵抗負荷・自動設定信号10−90%時）
設定信号 ①手動設定
②自動設定（DC4−20mA、DC0−5V、DC1−5V、SSC信号(DC0V/12V))
③デジタル信号(正面キー入力)
設定可能項目 勾配設定、ベースロード設定、ソフトスタート・アップ・ダウン時間、
スキャニングインターバル設定
異常検出・保護 CPUメモリ異常、電源異常（電源周波数範囲外）、自動設定入力未接続、
手動設定入力未接続、勾配設定入力未接続、欠相・相順検出、
データ書き込み/読み込みエラー、通信異常(オプション)、警報接点出力
環境 周囲温度 -10～+55℃
（+40℃を超え+55℃以下の場合は負荷電流を定格電流値に対し低減）
保存温度 -20～+60℃
周囲湿度 5-95%RH（結露なきこと）
その他 腐食性ガス、粉塵、絶縁劣化を促すものや行為、振動のなきこと、
屋内、標高1000m以下
絶縁 耐電圧（主回路対アース間） AC2kV　1分間（200−240V）、AC2.5kV　1分間（380−480V）
絶縁抵抗（対アース間） DC500Vメガーにて10MΩ以上
品名 型式 仕様
設定器 RPD001 1kΩJ　2.5W　銘板・ツマミ・名称ラベルシート付
APR-L用置換アダプタ RPD002-W06 RPDW4045-□、RPDW4060-□用
速断ヒューズ CR2LS-30 ( 30A)、ヒューズホルダ：CM-1A（3極品用） 適用APR：RPDW2020
CR6L-30 ( 30A)、ヒューズホルダ：CMS-4（1極品用） 適用APR：RPDW4020
CR2LS-75 ( 75A)、ヒューズホルダ：CM-1A（3極品用） 適用APR：RPDW2045
CR6L-75 ( 75A)、ヒューズホルダ：CMS-5（1極品用） 適用APR：RPDW4045
CR2LS-100 (100A)、ヒューズホルダ：CM-1A（3極品用） 適用APR：RPDW2060
CR6L-100 (100A)、ヒューズホルダ：CMS-5（1極品用） 適用APR：RPDW4060
CR2L-150 (150A)、ヒューズホルダ：CM-2A（1極品用） 適用APR：RPDW2100
CR6L-150 (150A)、ヒューズホルダ：CMS-5（1極品用） 適用APR：RPDW4100

お問い合わせ

カタログ請求・製品購入

価格、納期についてのお問い合わせやカタログ請求は当社営業または代理店にお問い合わせください。

技術相談窓口

導入前の製品の技術的なご質問も、電話、メールでお受けしております。

TEL

0120-128-220（フリーダイヤル）

受付時間

平日（月〜金曜日）AM9:00～PM7:00
土・日・祝日 AM9:00～PM5:00
（春季・夏季・年末年始の弊社休業日を除く）

アフターサービス

製品に不都合が生じた場合は、お近くの拠点にお問い合わせください。

関連情報

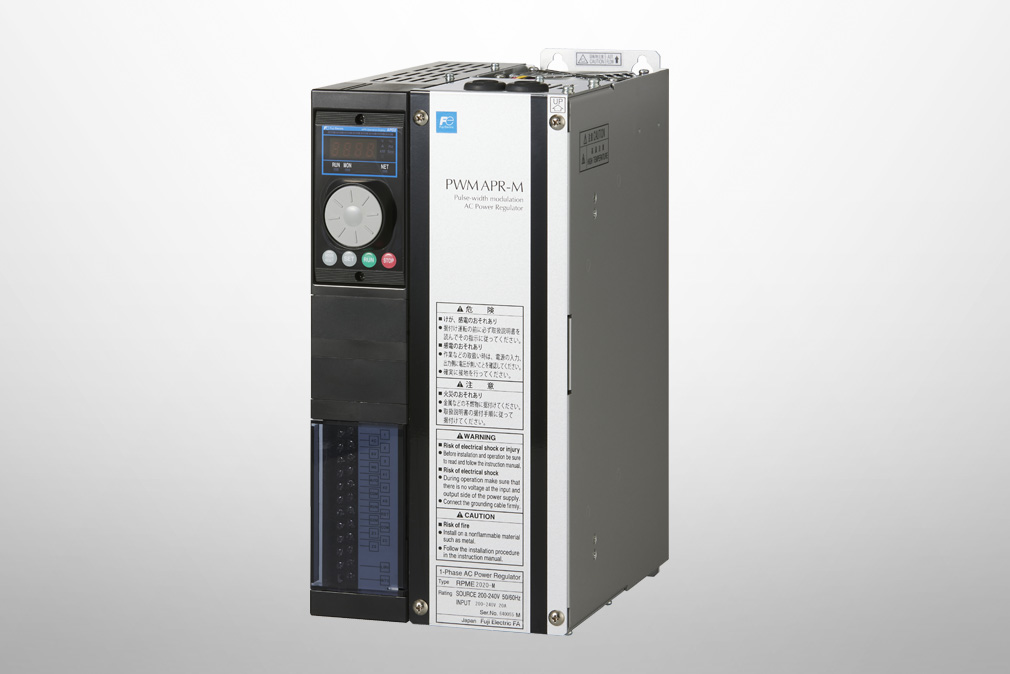

PWMAPR-M
PWM-APR
単相APR-V

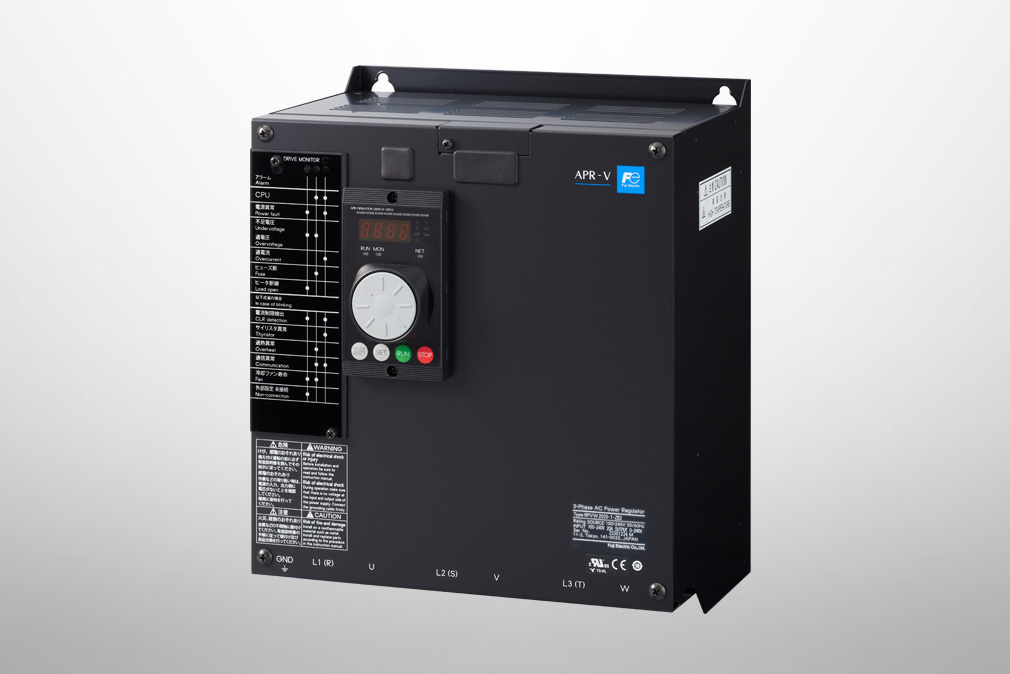

三相APR-V

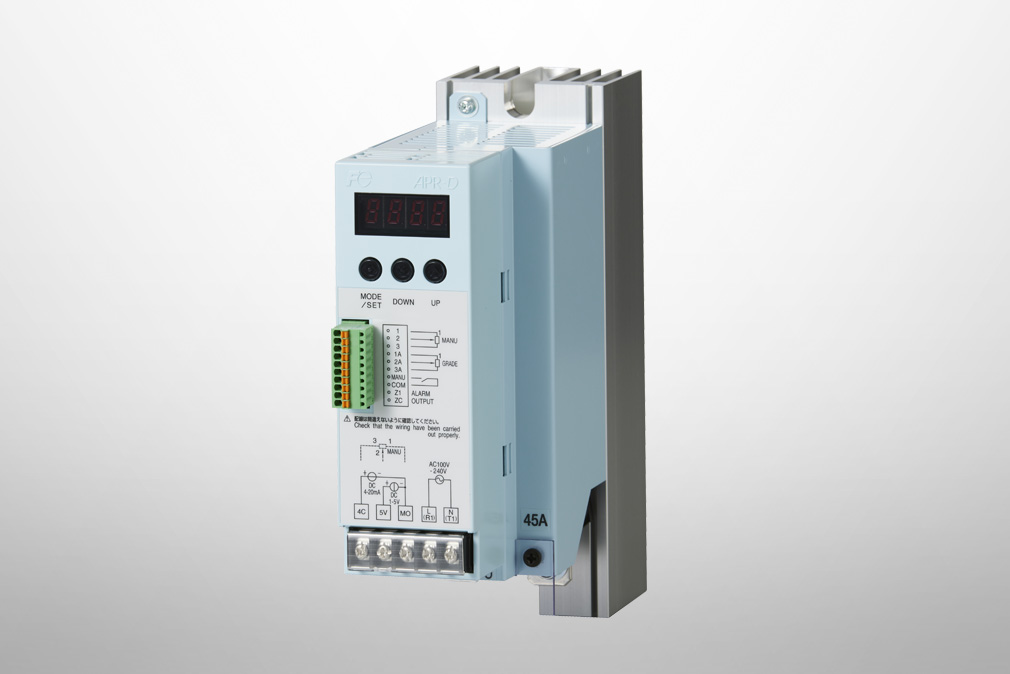

単相APR-D
