APR（交流電力調整器）

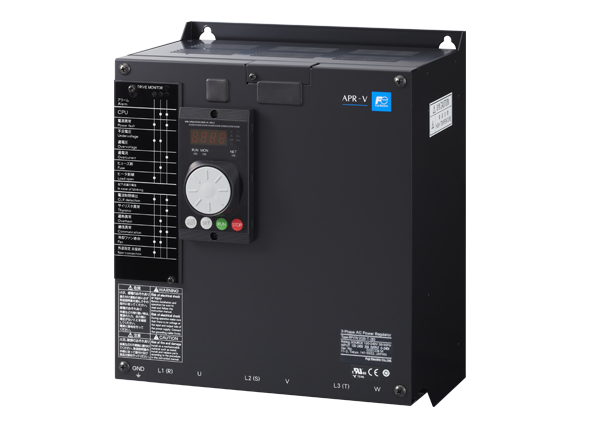

三相APR-V

三相APR-V
電源環境が不安定な現場でも高精度な制御を実現
総合カタログ
説明書
外形図

三相ならではの優れた電源・負荷制御

サイリスタ純逆並列方式（6アーム）を標準化

偶数次の高調波電流をほとんど発生させないため、高調波対策が容易です。変圧器一次制御において偏磁現象が起こりにくく、変圧器の小形化や高効率化が図れます。また、不平衡負荷での制御特性も向上しています。

不平衡補正に対応

負荷や電源に不平衡がある場合でも、別売の設定表示器（APD3）を使用することで簡単に補正が可能です。

三相四線式回路に対応（オプション）

オプション仕様（ZB4）を指定することで、中性相への外付けダイオードなしで直線性±3% FSの制御を実現します（制御方式T、A形のみ）。

高精度なコントロール機能

±1% FSの高精度フィードバック

定電流（ACR）、定電圧（AVR）、定電力（AWR）の各フィードバック制御において、±1% FSという高い制御精度を内蔵回路のみで実現しています（T形を除く）。

運転中の制御方式切り換え

位相制御とサイクル制御を運転中に切り換えることができます。オプションの追加により、最大50台の通電サイクルをずらしてフリッカを防止する「負荷分担運転」も可能です。

独立したソフト設定

ソフトスタート時間だけでなく、ソフトアップ・ソフトダウンの各時間を個別に細かく設定できます。

トラブルを防ぐ強力な保護・検出機能

高機能ヒータ断線検出を内蔵

三相三線式では最大1本/9本、三相四線式では最大1本/15本までの細かい断線を検出できます（T形を除く、要設定表示器および外付けCT）。

12種類の異常検出

重故障・軽故障を合わせて12種類におよぶ異常を検知し、警報LEDで詳細に表示します。

SCCR 100kAに対応

三相の20A〜250Aモデルは、高い安全性を証明する海外規格の短絡電流定格「SCCR 100kA」に対応しています。

新EMC指令（2014/30/EU）適合
新低電圧指令（2014/35/EU）適合

導入・運用のコストダウン

400V系の操作変圧器が不要

400V系製品の制御電源入力に専用の操作変圧器を必要とせず、200V系電源でそのまま動作可能です。

旧機種（APR-N）と取付互換

外形、取付け寸法、配線位置が旧機種と完全に一致しているため、既存の設備を変更することなくスムーズに置き換えられます。

項目 仕様
定格電流[A] 20 45 60 100 150 250 450 600
主回路電源 三相 AC200-240V、AC380-480V±10%、
50/60±2.5Hz
（周波数は自動判別切り換え）
制御回路電源 電源電圧 単相 AC100-240V±10%、
50/60±2.5Hz
（周波数は自動判別切り換え）
電源容量[VA] 39 58 72 128
内部発熱量[W]（定格電流時） 90 170 210 330 560 840 1490 2070
冷却方式 自冷 風冷
適用負荷 位相制御 抵抗負荷、誘導性負荷、変圧器一次制御、整流器一次制御
サイクル制御 抵抗負荷、誘導性負荷、変圧器一次制御
制御 波形制御方式 サイリスタ純逆並列接続
位相制御、またはサイクル制御（間欠式）（ディップスイッチ切り換え）
出力電圧調整範囲 主回路電源電圧の0-100%（実効値）（但し、サイリスタの電圧降下分を除く）
入出力特性 実効値直線特性、直線性±2%FS以下
（但し、抵抗負荷の場合。自動設定信号10－90%において）
電源電圧補償 電源電圧±10%の変動に対して出力変動を±3%FS以下に低減補償
（但し、自動設定信号10-90%において）
電源電圧補償設定 最大出力電圧の微調整、内蔵「PVC」ボリューム（制御方式T形、A形に適用）
設定信号 ①手動設定、②自動設定（DC4-20mA、DC0-5V、DC1-5V）
フィードバック制御方式
(位相制御方式のみ)		 交流CLR、交流ACR、交流AVR、交流AWR
設定可能項目 ソフトスタート時間及びソフトアップ・ダウン時間設定、CLR（電流制限）設定、
Pゲイン、Iゲイン、勾配設定、ベースロード設定。
機能 運転/停止 切換信号（RUN）、自動/手動 切換信号（AUTO）、突入電流自動抑制、
フィードバック有効/無効切換、並列運転、
ネットワーク通信(オプション）：Modbus RTU、CC-Link
異常検出・保護 CPUメモリ異常、電源異常（電源周波数範囲外）、
制御電源電圧低電圧、制御電源電圧過電圧、過電流、速断ヒューズ断、
ヒータ断線検出、電流制限検出、サイリスタ異常検出、過熱異常、
通信異常(オプション)、冷却ファン寿命(風冷品のみ)、
外部設定入力未接続、警報接点出力
環境 周囲温度 -5 ～＋40℃
（+40℃を超え＋55℃以下の場合は負荷電流を定格電流値に対し低減）
保存温度 -20～+60℃
周囲湿度 30-90%RH（結露なきこと）
その他 腐食性ガス、粉塵、絶縁劣化を促すものや行為、
振動のなきこと、屋内、標高1000m以下
絶縁 耐電圧（主回路対アース間） AC2000V 1分間（200-240V）、AC2500V 1分間（380-480V）
絶縁抵抗（対アース間） DC500Vメガーにて10MΩ以上
品名 形式 仕様
設定器 RPN001 1kΩJ　2.5W　銘板・ツマミ・名称ラベルシート付
設定表示器 APD3 各種設定用
遠隔操作用接続ケーブル RPN002-1 設定表示器 別置き用　長さ1m
RPN002-3 設定表示器 別置き用　長さ3m
RPN002-5 設定表示器 別置き用　長さ5m
外部冷却設置方式用
取付治具		 RPV004-W02 RPVW□020-□用
RPV004-W06 RPVW□045-□、RPVW□060-□用
RPV004-W10 RPVW□100-□用
RPV004-W15 RPVW□150-□用
RPV004-W25 RPVW□250-□用
RPV004-W45 RPVW□450-□用
RPV004-W60 RPVW□600-□用
フィンガーガード RPV005-W02 RPVW□020-□用
RPV005-W06 RPVW□045-□、RPVW□060-□用
RPV005-W10 RPVW□100-□用
RPV005-W15 RPVW□150-□用
RPV005-W25 RPVW□250-□用
RPV005-W45 RPVW□450-□用
RPV005-W60 RPVW□600-□用
フィードバック制御用
CT・VT		 CT-5S
20A/0.1A～　　
600A/0.1A		 定格入力：
20A、45A、60A
100A、150A、250A
350A、450A、600A		 定格出力：0.1A
定格負担：5VA
PT-5S 100V/10V 定格入力：100、110V 定格出力：10V、5VA
PT-5S 200V/10V 定格入力：200、220V 定格出力：10V、5VA
PT-5S 230V/10V 定格入力：230、254V 定格出力：10V、5VA
PT-5S 380V/10V 定格入力：380V 定格出力：10V、5VA
PT-5S 400V/10V 定格入力：400、440V 定格出力：10V、5VA
PT-5S 415V/10V 定格入力：415V 定格出力：10V、5VA
PT-5S 420V/10V 定格入力：420、460V 定格出力：10V、5VA
PT-5S 440V/10V 定格入力：440、480V 定格出力：10V、5VA
