APR（交流電力調整器）
単相APR-D

単相APR-D

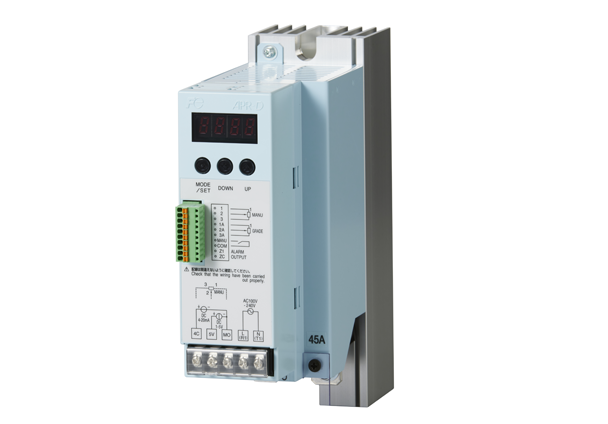

省スペース、省配線、ローコスト形APR
総合カタログ
説明書
外形図

クラス最小級の「超・省スペース」設計

密集配列が可能

隣り合う機器との間隔を最小2mmまで詰めて設置できるため、制御盤の大幅なコンパクト化に貢献します。

コストと配線を削減

CPUの搭載により、機能性を大幅に向上させながらも、省配線・ローコストを実現しています。

さまざまな負荷に対応する「高い適用力」

特殊な負荷にも適用

連続櫛歯（くしば）パルス制御を採用しています。これにより、通常の抵抗負荷だけでなく、誘導性負荷、変圧器一次制御、整流器一次制御といった幅広い用途に適用可能です。

3つの制御方式を切り替え

位相制御（0–100%）、サイクル制御、位相角比例制御を、用途に合わせて本体設定で切り替えられます。

デジタル設定・モニタ機能が「標準付属」

追加コストなしで簡単設定操作

パラメータ設定や運転状態の確認を行える表示・操作部が標準で付属しています。

自由な出力カスタマイズ

最大出力を制限する「勾配設定」や、最小出力を底上げする「ベースロード設定」をデジタルで正確にコントロールできます。

細やかな運転制御とトラブル防止

個別設定可能なソフトスタート・アップ・ダウン機能

ソフトスタート、ソフトアップ、ソフトダウンの各時間を、それぞれ独立して0〜100.0秒の範囲で細かく調整できます。

ヒーター断線検出機能

合金系ヒーター（1〜3本）の断線や負荷開放を検知し、設備のトラブル防止に役立ちます（制御方式A形・B形）。

柔軟なネットワーク拡張とグローバル対応

オプションで通信に対応

通信ボードを追加することで、最大50台の並列運用（フリッカ防止機能付きのZAP）や、RS-485通信（Modbus RTUプロトコルのZAM）による一括管理に対応します。

海外規格・環境規制をクリア

全機種が標準でCEマーキング、欧州改正RoHS指令、改正中国版RoHSに対応しています。

新EMC指令（2014/30/EU）適合
新低電圧指令（2014/35/EU）適合

定格・仕様

項目 仕様
形式 RPDE2020-□ RPDE2045-□ RPDE2060-□ RPDE2100-□
入力 主回路/制御回路 定格入力電圧 単相AC100−240V、50Hz/60Hz±2.5Hz（自動判別）
制御回路 入力容量 15VA以下
出力 定格電流（周囲温度40℃時） ［A］ 20 45 60 100
冷却方式 自冷
適用負荷 抵抗負荷、誘導性負荷、変圧器一次制御、
整流器一次制御〔 但し、サイクル制御の場合、抵抗負荷（合金系）のみ〕
最小負荷電流 0.5A（ 但し、定格入力電圧で 100%出力時）
発生損失（定格電流時） [W] 30 55 70 110
制御 波形制御方式 単相サイリスタ純逆並列接続
位相制御/サイクル制御（間欠式）/位相角比例制御
出力電圧調整範囲 主回路電源電圧の0−100%（実効値）
（但し、サイリスタの電圧降下分を除く）
入出力特性 実効値直線特性：直線性±5%FS以下（位相制御）、
直線性±5%FS以下（サイクル制御）
（但し、抵抗負荷・自動設定信号10−90%時）
設定信号 ①手動設定
②自動設定（DC4−20mA、DC0−5V、DC1−5V、SSC信号(DC0V/12V))
③デジタル信号(正面キー入力)
フィードバック制御方式
（位相制御のみ）		 交流CLR （制御方式A形）
交流ACR+交流CLR （制御方式B形）（ 交流CLRを優先して動作）
設定可能項目 勾配設定、ベースロード設定、ソフトスタート・アップ・ダウン時間、
手動/自動切替
通信* 並列運転マスター/スレーブ 最大接続台数：50台
本体オプション形式「ZAP」（APR-Nシリーズとの互換性はありません。）
ネットワーク通信 RS-485準拠　2線式　半二重調歩同期　プロトコル：Modbus　RTU準拠　最大接続台数：31台　本体オプション形式「ZAM」
異常検出・保護 CPUメモリ異常、電源異常（電源周波数範囲外）、
自動設定入力未接続、手動設定入力未接続、
勾配設定入力未接続、逆相検出、
データ書き込み/読み込みエラー、サイリスタ異常、
ヒータ断線検出、電流制限検出、
通信異常(オプション)、警報接点出力
環境 周囲温度 -10～+55℃
（+40℃を超え+55℃以下の場合は負荷電流を定格電流値に対し低減）
保存温度 -20～+60℃
周囲湿度 5-95%RH（結露なきこと）
その他 腐食性ガス、粉塵、絶縁劣化を促すものや行為、振動のなきこと、屋内、標高1000m以下
絶縁 耐電圧（主回路対アース間） AC2000V1分間（100-240V）
絶縁抵抗（対アース間） DC500Vメガーにて10MΩ以上

*

通信ボードはいずれか1種類のみ工場出荷時に取付け可能です。

品名 型式 仕様
設定器 RPD001 1kΩJ 2.5W
銘板・ツマミ・名称ラベル シート付
APR-αB、αC用置換アダプタ RPD002-E02 RPDE2020-□用
RPD002-E06 RPDE2045-□、RPDE2060-□用
RPD002-E10 RPDE2100-□用
制御入力コネクタ（プラグ側）、DINレール取付アダプタ RPD004-E02 RPDE2020-□用　DINレール取付アダプタ
速断ヒューズ CR2LS-30 （30A） もしくはBLC045-1（45A）
ヒューズホルダ：CM-1A（CR2LS用、三極品）
ベースおよびキャップ：AFa60+Pa60（ BLC用）		 適用APR：RPDE2020
CR2LS-75 （75A） もしくはBLC075-1（75A）
ヒューズホルダ：CM-1A（CR2LS用、三極品）
ベースおよびキャップ：AFa100+Pa100（BLC用）		 適用APR：RPDE2045
CR2LS-100（100A） もしくはBLC090-1（90A）
ヒューズホルダ：CM-1A（CR2LS用、三極品）
ベースおよびキャップ：AFa100+Pa100（BLC用）		 適用APR：RPDE2060
CR2L-150 （150A）
ヒューズホルダ：CM-2A（CR2LS用、三極品）
ベースおよびキャップ：-		 適用APR：RPDE2100
