スイッチング電源
FIP06シリーズ
AC/DC 電源とUPS を一体化。
産業機器に最適な電源と停電対策をリーズナブルに実現。
産業機器に最適な電源と停電対策をリーズナブルに実現。
生産終了予定

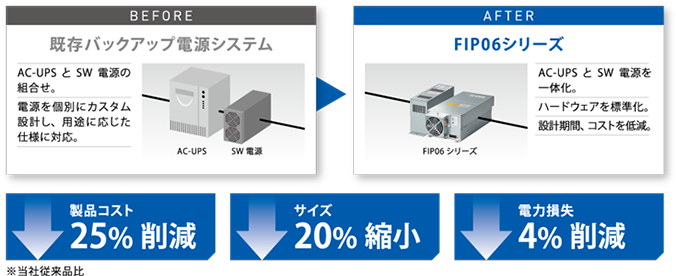

AC/DC 電源とUPS の一体化により、コスト低減・省スペース化を実現
信頼性が要求される機器に適した「過電圧カテゴリⅢ」に適合

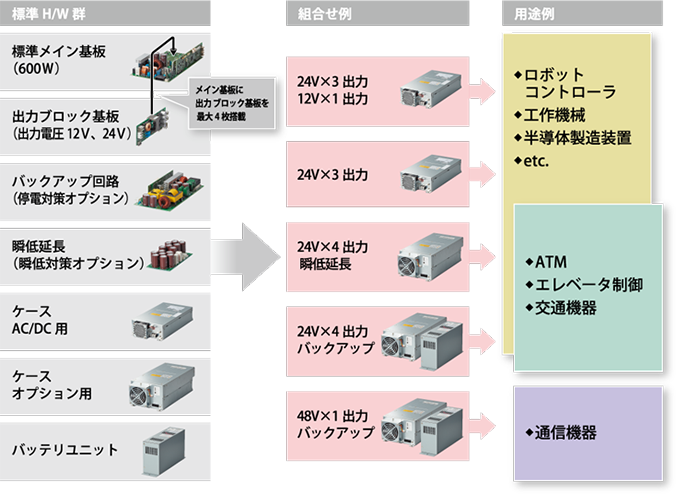

産業機器の多様な電源ニーズに対応
-
出力ブロック基板の組合せにより、マルチDC出力が可能
-
停電対策をAC/DC電源に付加
各出力間絶縁可能
-
各出力間は耐圧500Vで絶縁しており、グランド分離、直列接続、プラス接地に対応可能

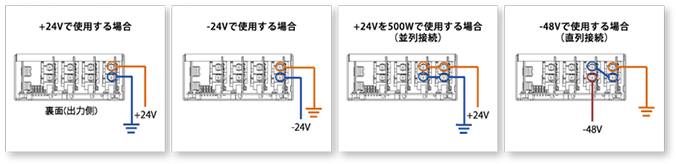

出力接続例）24V出力ブロック基板使用時
| 形式 |  |
|---|---|
| 入力（AC） | ［定格］単相 100～240V 50/60Hz ［動作範囲］85～264V 47～63Hz |
| 出力（DC） | 12/24/48V ※48Vは24V出力を直列接続して構成 単出力 ～ マルチ出力（2～4チャンネル） 出力電力合計 600W （ピーク電力 750W、3s以下） ※各出力間絶縁可能。プラス接地対応可能。 |
| 出力電圧精度 | 標準：12V±5%、24V±5%、48V±5% |
| 出力保持時間 | 標準：20ms、瞬低延長オプションにより延長可能 |
| 瞬時電圧低下 | SEMI-F47準拠（入力200V AC時） |
| 動作温度 | -10 ～ +60℃ （バックアップオプション使用時：-10～+40℃） |
| EMI | VCCI クラスA準拠 |
| 保護機能 | 入力過電流/出力過電圧/出力過電流/出力低電圧/温度保護 |
| 入出力インタフェース | AC入力：M4ねじ端子 DC出力 パワー部：M3ねじ端子 信号：PUDシリーズ（JST）相当 |
| 安全規格 | CB認証取得（IEC60950-1 edition2/高度2000m以下） |
| オプション | ・バックアップ機能 充電電流：1A バッテリ 5Ah×2直列：充電時間10h、バックアップ 5分 300W出力時 ・出力保持時間延長：瞬低延長オプション装着時 70ms、120ms、170ms選択可能（600W出力時） IoT対応（通信、モニタリング、リモート制御）※開発予定 |
-
注
-
カスタム対応についてはお問合せください。
カタログ
| 資料No. | ファイル名 | 種類（サイズ） |
|---|---|---|
| 26D1-J-0044a | FIP06シリーズ![[PDF]](/common/image/pdf_icon.gif){kind=icon} |
PDF(6,580KB) |
取扱説明書
| 資料No. | ファイル名 | 種類（サイズ） |
|---|---|---|
| INR-SI472237-J | 取扱説明書 電源装置 Power Supply |
PDF(3,201KB) |
| INR-SI472301-J | ユーザースマニュアルFIP06オプション機能付き |
PDF(3.81MB) |
| INR-SI472342_J | 取扱説明書FIP06バッテリユニット |
PDF(9.17MB) |
外形図
| 資料No. | ファイル名 | 種類（サイズ） |
|---|---|---|
| SA435954 | FIP06外形図 |
PDF(665KB) |
| SA436231a | FIP06-XXXXCB-B1_外形図 |
PDF(277KB) |
| SA436461d | FIP06-XXXXCB-B1-H1_外形図 |
PDF(277KB) |
| SA436558d | FIP06-XXXXCH-H1_外形図 |
PDF(267KB) |
| SA436559a | FH00301JBU-H-N_外形図 |
PDF(169KB) |
