Pシリーズ
薄型・壁掛式の省スペースタイプ
常時商用給電方式
単相 2～3kVA
特長
定格・仕様
ダウンロード
特長
薄型・壁掛式の省スペースタイプなので、こんな場所にも設置できます
- エレベータルーム内に設置できるので、マシンルームレス化に対応
- 配電盤、分電盤内へラクラク収納
- 電気室、機械室などの壁面へ
- そのほか設置スペースをとりにくい場所に
場所をとらない薄型UPS
- 薄型で、厚さ90mmの壁掛タイプ
- 定格出力容量 : 2kVAと3kVAの2タイプ
- 入出力 : 単相200V
- 外送信号用カードスロットを装備（カードはオプション）
定格・仕様
| 形式 | M-SPS020P22EL | M-SPS030P22EL | |
|---|---|---|---|
| 運転方式 | 常時商用給電 | ||
| 交流入力 | 相数 | 単相2線 | |
| 電圧 | 200V | ||
| 周波数 | 50/60Hz | ||
| 最大入力電流 | 12A | 17A | |
| 交流出力 | 定格容量 | 2kVA/1.6kW | 3kVA/2.4kW |
| 相数 | 単相2線 | ||
| 電圧 | 200V±3％（バックアップ運転時） | ||
| 周波数 | 50または60Hz±1％（バックアップ運転時） | ||
| 出力波形 | 正弦波 | ||
| バックアップ切換時間 | 10ms未満 | ||
| バッテリ | 種類 | 小型制御弁式鉛蓄電池（長寿命タイプ） | |
| バックアップ時間 | 10分（初期値、25℃） | 5分（初期値、25℃） | |
| 公称電圧 | 96V | ||
| 環境 | 周囲温度 | 0～＋40℃ | |
| 相対湿度 | 30～90％（結露しないこと） | ||
| 騒音 | 40dB（A）以下 | ||
| 冷却方式 | 強制空冷 | ||

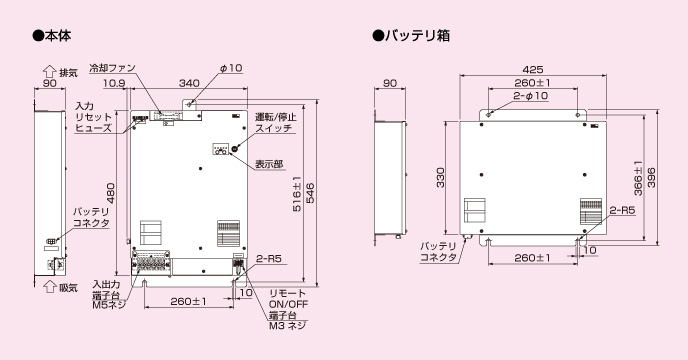

| 外形寸法 （W×D×H） |
本体 | 340×480×90mm | |
| バッテリ箱 | 425×330×90mm | ||
| 質量 | 本体 | 9.8kg | |
| バッテリ箱 | 23.8kg | ||
| 外部接続 | 交流入力 | 端子台（M5ねじ） | |
| 交流出力 | 端子台（M5ねじ） | ||
ダウンロード
カタログ
| 資料No. | ファイル名 | 種類（サイズ） |
|---|---|---|
| RC114 | カタログ Pシリーズ![[別ウィンドウ]](/common/5.01/
img/ico_newwin.gif) |
PDF(403.6KB) |
