RXシリーズ(メンテナンスフリー)
特長
定格・仕様
各部名称
ダウンロード
特長
メンテナンスフリーUPS
今までのUPSに使用されてきたバッテリはUPS本体よりも寿命が短く、UPSを長期間使用している間にバッテリ交換が必要でした。しかし、設置場所や使用方法などの使用環境によっては、バッテリ交換が容易ではありません。『メンテナンスフリーUPS』は、バッテリ交換を不要とすることでユーザーの悩みを解決します。
- 超長寿命バッテリの採用により、装置寿命(約8年)までバッテリを含めて保守部品の交換を不要としました。
- 増設バッテリモジュールにより、長時間のバックアップにも対応可能です。
常時インバータデュアルコンバージョン方式を採用
常時インバータ給電方式と常時商用給電方式の両方の長所を兼ね備えた新方式を採用しました。それにより、安定した電圧を出力し、高効率(91%)を達成しました。
並列冗長方式
3.5kVAのUPSユニットを最大6並列構成により、7~21kVAの容量がフレキシブルに選べ、お客様のシステムの成長とともにUPSを拡張できます。また、N+X冗長方式によって高い可用性を実現し、お客様のミッションクリティカルなシステムを高信頼UPSシステムでバックアップします。
マルチマスタ方式
マルチマスタの並列冗長方式なので、万一の故障でも健全なユニットがバックアップし、高信頼性を実現します。
増設バッテリ
増設バッテリユニットにより、バックアップ時間を拡張できます。
ネットワーク対応の充実
Web/SNMPカードを標準装備し、複数台のサーバの自動シャットダウン、UPSの遠隔操作など、ネットワークでの高度なUPS管理が可能です。
電源管理ソフト・OSシャットダウン
下記ページから各種ソフトウェアをダウンロードできます。
定格・仕様
定格・仕様
項目 | 7kVA | 10.5kVA | ||
---|---|---|---|---|
形式 | M-UPS070RX22S-MF | M-UPS105RX22S-MF | ||
運転方式 | 常時インバータデュアルコンバージョン(Dual-Conversion)方式 | |||
交流入力 | 定格電圧 | 単相2線 200V±15% | ||
周波数 | 50/60Hz±5% | |||
最大入力電流 | 50A | 75A | ||
交流出力 | 定格出力容量 | 7kVA/5.6kW | 10.5kVA/8.4kW | |
出力電圧 | 単相3線(入出力絶縁)、204/102V±2%(抵抗負荷定格時) | |||
停電切換時間 | 無瞬断(サイリスタ切換方式) | |||
直送バイパス回路 | あり(メンテナンスバイパス) | |||
バッテリ | 種類 | 小型制御弁式鉛蓄電池 | ||
バックアップ時間*1 (初期特性→8年後) |
本体のみ : 6分→3分、本体+増設バッテリモジュールMF1 : 17分→10分、本体+増設バッテリモジュールMF2 : 31分→19分 本体+増設バッテリモジュールMF3 : 46分→30分 |
|||
増設バッテリモジュール形式 | RRAB070RXS-MF1 RRAB070RXS-MF2 RRAB070RXS-MF3 |
RRAB105RXS-MF1 RRAB105RXS-MF2 RRAB105RXS-MF3*3 |
||
外部接続 | 入力 | 端子台(M8) | ||
出力 | 200/100V | 端子台(M8) | ||
100V | コンセント×8 | |||
外部インタフェース | Web/SNMP(LANポート)、リモートON/OFF(端子台 : M3)、外部送出信号(Dsub-9) | |||
環境条件 | 周囲温度 | 0~+40℃(標高 : 1500m以下) | ||
相対湿度 | 20~90%(結露なきこと) | |||
騒音 | 58dB(A)以下 | |||
冷却方式 | 強制空冷 | |||
外形寸法(W×D×H) 〔mm〕*4 | 440×700×1100 | 440×700×1100 | ||
質量 | 320kg | 370kg |
項目 | 14kVA | 17.5kVA | 21kVA | ||||
---|---|---|---|---|---|---|---|
形式 | M-UPS140RX22S-MF | M-UPS175RX22S-MF | M-UPS210RX22S-MF | ||||
運転方式 | 常時インバータデュアルコンバージョン(Dual-Conversion)方式 | ||||||
交流入力 | 定格電圧 | 単相2線 200V±15% | |||||
周波数 | 50/60Hz±5% | ||||||
最大入力電流 | 100A | 125A | 150A | ||||
交流出力 | 定格出力容量 | 14kVA/11.2kW | 17.5kVA/14kW | 21kVA/16.8kW | |||
出力電圧 | 単相3線(入出力絶縁)、204/102V±2%(抵抗負荷定格時) | ||||||
停電切換時間 | 無瞬断(サイリスタ切換方式) | ||||||
直送バイパス回路 | あり(メンテナンスバイパス) | ||||||
バッテリ | 種類 | 小型制御弁式鉛蓄電池 | |||||
バックアップ時間*1 (初期特性→8年後) |
本体のみ : 6分→3分、本体+増設バッテリモジュールMF1 : 17分→10分、本体+増設バッテリモジュールMF2 : 31分→19分 本体+増設バッテリモジュールMF3 : 46分→30分 |
||||||
増設バッテリモジュール形式 | RRAB140RXS-MF1 RRAB140RXS-MF2*3 RRAB140RXS-MF3*3 |
RRAB175RXS-MF1*3 RRAB175RXS-MF2*3 RRAB175RXS-MF3*3 |
RRAB210RXS-MF1*3 RRAB210RXS-MF2*3 RRAB210RXS-MF3*3 |
||||
外部接続 | 入力 | 端子台(M8) | |||||
出力 | 200/100V | 端子台(M8) | |||||
100V | コンセント×8 | ||||||
外部インタフェース | Web/SNMP(LANポート)、リモートON/OFF(端子台 : M3)、外部送出信号(Dsub-9) | ||||||
環境条件 | 周囲温度 | 0~+40℃(標高 : 1500m以下) | |||||
相対湿度 | 20~90%(結露なきこと) | ||||||
騒音 | 62dB(A)以下 | 65dB(A)以下 | |||||
冷却方式 | 強制空冷 | ||||||
外形寸法(W×D×H) 〔mm〕*4 | 440×700×1100 | 500×700×1430 | 500×700×1430 | ||||
質量 | 420kg | 520kg | 570kg |
*1 電線での電圧降下を考慮して、UPS出力端送り出し電圧を定格よりも2%高く設定してます。
*2 バックアップ時間は推定値であり、保証値ではありません。定格負荷、周囲温度25℃の場合。
*3 この増設バッテリを使用する場合は火災予防条例の対象となります。不燃材で区画された専用室への設置や、所轄の消防署への届出が必要です。ご注意ください。
*4 端子カバー部は含みません。

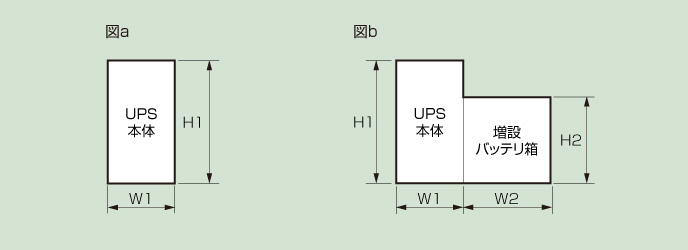

バックアップ時間/機器構成/外形寸法一覧
容量 | バックアップ時間(定格負荷、周囲温度25℃) | 商品コード | 外形寸法〔mm〕 | 本体質量 〔kg〕 |
増設バッテリ 質量 〔kg〕 |
外形図 | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
初期値 | 寿命時 | UPS本体形式 | 増設バッテリ形式 | W1 | W2 | D | H1 | H2 | |||||
7kVA | 6分 | 3分 | M-UPS070RX22S-MF | - | RMUK061A | 440 | - | 700 | 1100 | - | 320 | - | 図a |
17分 | 10分 | M-UPS070RX22S-MF | RRAB070RXS-MF1 | RMUK062A | 440 | 600 | 700 | 1100 | 920 | 320 | 210 | 図b | |
31分 | 19分 | M-UPS070RX22S-MF | RRAB070RXS-MF2 | RMUK063A | 440 | 600 | 700 | 1100 | 920 | 320 | 282 | 図b | |
46分 | 30分 | M-UPS070RX22S-MF | RRAB070RXS-MF3 | RMUK064A | 440 | 600 | 700 | 1100 | 920 | 320 | 354 | 図b | |
10.5kVA | 6分 | 3分 | M-UPS105RX22S-MF | - | RMUK065A | 440 | - | 700 | 1100 | - | 370 | - | 図a |
17分 | 10分 | M-UPS105RX22S-MF | RRAB105RXS-MF1 | RMUK066A | 440 | 600 | 700 | 1100 | 920 | 370 | 246 | 図b | |
31分 | 19分 | M-UPS105RX22S-MF | RRAB105RXS-MF2 | RMUK067A | 440 | 600 | 700 | 1100 | 920 | 370 | 354 | 図b | |
46分 | 30分 | M-UPS105RX22S-MF | RRAB105RXS-MF3 | RMUK068A | 440 | 600 | 700 | 1100 | 920 | 370 | 462 | 図b | |
14kVA | 6分 | 3分 | M-UPS140RX22S-MF | - | RMUK069A | 440 | - | 700 | 1100 | - | 420 | - | 図a |
17分 | 10分 | M-UPS140RX22S-MF | RRAB140RXS-MF1 | RMUK070A | 440 | 600 | 700 | 1100 | 920 | 420 | 282 | 図b | |
31分 | 19分 | M-UPS140RX22S-MF | RRAB140RXS-MF2 | RMUK071A | 440 | 600 | 700 | 1100 | 920 | 420 | 426 | 図b | |
17分 | 30分 | M-UPS140RX22S-MF | RRAB140RXS-MF3 | RMUK072A | 440 | 600 | 700 | 1100 | 920 | 420 | 570 | 図b | |
17.5kVA | 6分 | 3分 | M-UPS175RX22S-MF | - | RMUK073A | 500 | - | 700 | 1430 | - | 520 | - | 図a |
17分 | 10分 | M-UPS175RX22S-MF | RRAB175RXS-MF1 | RMUK074A | 500 | 600 | 700 | 1430 | 1310 | 520 | 362 | 図b | |
31分 | 19分 | M-UPS175RX22S-MF | RRAB175RXS-MF2 | RMUK075A | 500 | 600 | 700 | 1430 | 1310 | 520 | 542 | 図b | |
46分 | 30分 | M-UPS175RX22S-MF | RRAB175RXS-MF3 | RMUK076A | 500 | 600 | 700 | 1430 | 1310 | 520 | 722 | 図b | |
21kVA | 6分 | 3分 | M-UPS210RX22S-MF | - | RMUK077A | 500 | - | 700 | 1430 | - | 570 | - | 図a |
17分 | 10分 | M-UPS210RX22S-MF | RRAB210RXS-MF1 | RMUK078A | 500 | 600 | 700 | 1430 | 1310 | 570 | 398 | 図b | |
31分 | 19分 | M-UPS210RX22S-MF | RRAB210RXS-MF2 | RMUK079A | 500 | 600 | 700 | 1430 | 1310 | 570 | 614 | 図b | |
46分 | 30分 | M-UPS210RX22S-MF | RRAB210RXS-MF3 | RMUK080A | 500 | 600 | 700 | 1430 | 1310 | 570 | 830 | 図b |

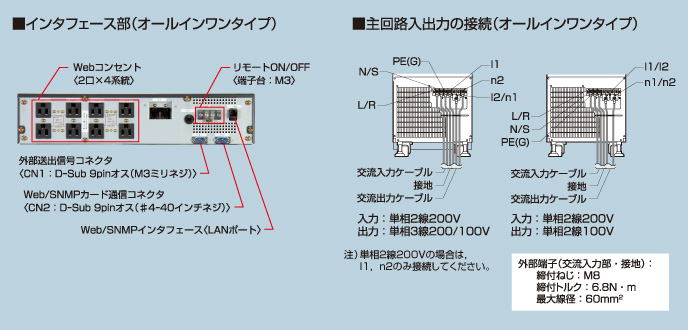

各部名称

ダウンロード
仕様書
資料No. | ファイル名 | 種類(サイズ) |
---|---|---|
HG522703 | 製作仕様書M-UPS070RX22S-MF![]() |
PDF(351KB) |
HG522704 | 製作仕様書M-UPS105RX22S-MF![]() |
PDF(348KB) |
HG522705 | 製作仕様書M-UPS140RX22S-MF![]() |
PDF(348KB) |
HG522706 | 製作仕様書M-UPS175RX22S-MF![]() |
PDF(348KB) |
HG522707 | 製作仕様書M-UPS210RX22S-MF![]() |
PDF(348KB) |
カタログ
資料No. | ファイル名 | 種類(サイズ) |
---|---|---|
26A1-J-0003u | 富士ミニUPS![]() |
PDF(6.48MB) |
26A1-J-0051a | 富士ミニUPS メンテナンスフリーUPS![]() |
PDF(4.27MB) |
26A4-J-0040e | UPSソフトウエア システム構成例のご紹介![]() |
PDF(2.48MB) |
取扱説明書
資料No. | ファイル名 | 種類(サイズ) |
---|---|---|
INR-HG5725b | 取扱説明書 RXシリーズ オールインワンタイプ![]() |
PDF(3.9MB) |
HC1Z07-0168c | 追加取扱説明書RX-MF![]() |
PDF(60KB) |
HC1Z07-0167a | 添付品RX-MF![]() |
PDF(71KB) |
INR-HG5736b | 取扱説明書RX-MF用増設バッテリ![]() |
PDF(3.4MB) |
電源管理ソフト・OSシャットダウン
下記ページから各種ソフトウェアをダウンロードできます。
