特長
小型・薄型・軽量のオフラインUPS
幅約10cm、質量約36％縮小を実現しました。（当社従来製品0.5kVAモデル比）
正弦波出力
バックアップ時は正弦波ですので、機器とのマッチングに優れています。
縦置き、横置き可能
設置スペースに合わせて縦置き、横置きが可能です。
外部インタフェース
- 2タイプのインタフェースRS-232C（D-Sub9ピン）、USBを搭載
- USB（HID）により、PCのOS標準機能で電源管理とOSのシャットダウンが可能
セーフティ
- UL1778認定品
- VCCI Class B適合品
電源管理ソフト・OSシャットダウン
下記ページから各種ソフトウェアをダウンロードできます。
定格・仕様
定格・仕様
| 形式＊1 | PET501J1CA HFP | PET751J1CA HFP | PET102J1CA HFP | |
|---|---|---|---|---|
| JANコード | 49 45435 00696 7 | 49 45435 00697 4 | 49 45435 00697 4 | |
| 運転方式 | 常時商用給電方式 | |||
| 交流入力 | 定格電圧（電圧範囲） | 100V（80～117V） | ||
| 相数 | 単相2線 アース付き | |||
| 周波数 | 50/60Hz（自動設定） | |||
| 最大入力電流 （充電電流含む） |
6A | 9A | 12A | |
| 交流出力 | 定格出力容量 | 0.5kVA/350W | 0.75kVA/525W | 1kVA/700W |
| 相数・線数 | 単相2線 アース付き | |||
| 出力電圧 | 80～117V（商用給電時） | |||
| 出力波形 | 正弦波（バッテリ運転時） | |||
| 出力波形歪率 | 整流負荷時 : 20％（バッテリ運転時） | |||
| 出力コンセント | NEMA5-15R×4個 | NEMA5-15R×6個 | ||
| バッテリ | 種類 | 長寿命小型シール鉛蓄電池 | ||
| 公称電圧 | 12V | 24V | ||
| バックアップ時間 | 3.5分 | 5分 | 3.5分 | |
| 充電時間 | 10時間 | |||
| バッテリ交換機構 | 横置きにて側面交換 | 前面部より交換 | 前面部より交換 | |
| 環境条件 | 周囲温度 | 0～40℃ | ||
| 相対湿度 | 25～85％（結露なきこと） | |||
| 騒音 | 40dB（A）以下 | 45dB（A）以下 | ||
| 安全規格 | UL1778 | |||
| EMC | VCCI ClassB | |||
| 冷却方式 | 自然空冷 | 強制空冷 | ||
| 外形寸法（W×D×H） 〔mm〕 | 107×308×162 | 93×395×250 | 93×395×250 | |
| 質量 | 5.6kg | 9.7kg | 10kg | |
| その他 | 通信制御および形態 | USB/RS-232C | ||
| 表示警告 | ブザー、LED | |||
| 添付品 | USBケーブル(2.2m) 3P-2P変換プラグ ゴム足（横置き用）４個 取扱説明書＋保証書 |
|||
*1 「HFP」はRoHS対応を示す記号であり、形式には含まれません。
交換用バッテリユニット
| 形式＊1 | EXOF RBM-500C HFP | EXOF RBM-750C HFP | EXOF RBM-1000C HFP |
|---|---|---|---|
| 対象機種 | PET501J1CA | PET751J1CA | PET102J1CA |
*1 「HFP」はRoHS対応を示す記号であり、形式には含まれません。

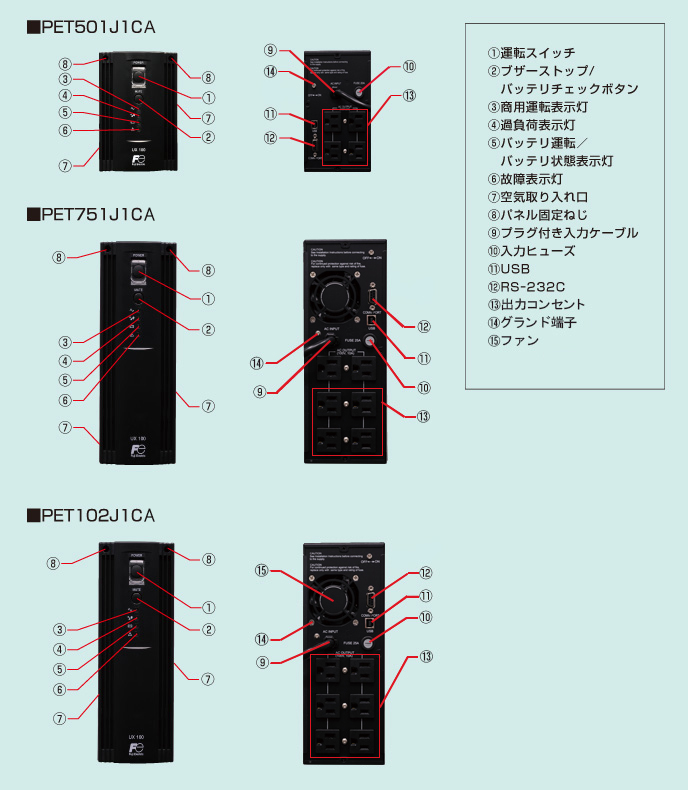

各部名称
オプション
ネットワーク対応製品
ネットワーク経由でサーバシャットダウン・複数のUPSをまとめて監視
| 品名 | 概要 |
|---|---|
| Power-SOL | Power-SOLは、対象UPSでバックアップした コンピュータをシャットダウンするためのソフトウェアです。 また「UPSドメインコントローラ」「UPSステーション」と連携し、LAN経由で統合管理を実現します。 |
USB対応製品
| 品名 | 概要 |
|---|---|
| PowerUX | Windows Strage Server搭載のNAS機器用 簡易UPS管理ソフトウェアです（フリーソフト） |
ダウンロード
仕様書
| 資料No. | ファイル名 | 種類（サイズ） |
|---|---|---|
| HP54288 ～ HP54290 | 製作仕様書 UX100シリーズ![[別ウィンドウ]](/common/5.01/
img/smp/ico_link_new.png) |
ZIP(745.7KB) |
カタログ
| 資料No. | ファイル名 | 種類（サイズ） |
|---|---|---|
| 26A1-J-0003u | 富士ミニUPS![[PDF]](/common/image/pdf_icon.gif){kind=icon} |
PDF(6.48MB) |
| 26A1-J-0018a | 富士ミニUPS UX100シリーズ |
PDF(1.47MB) |
| 26A1-J-0052a | 富士ミニUPS 保守サービス |
PDF(3.74MB) |
| 26A4-J-0040e | UPSソフトウエア システム構成例のご紹介 |
PDF(2.48MB) |
取扱説明書
| 資料No. | ファイル名 | 種類（サイズ） |
|---|---|---|
| INR-HG51064 | 取扱説明書 UX100シリーズ |
PDF(748.0KB) |
ソフト共通資料
| 資料No. | ファイル名 | 種類（サイズ） |
|---|---|---|
| UX100_tool | UX100 TOOL |
ZIP(253.9KB) |
電源管理ソフト・OSシャットダウン
下記ページから各種ソフトウェアをダウンロードできます。
