真空遮断器(VCB) Multi.VCBシリーズ

フリーワードから探す

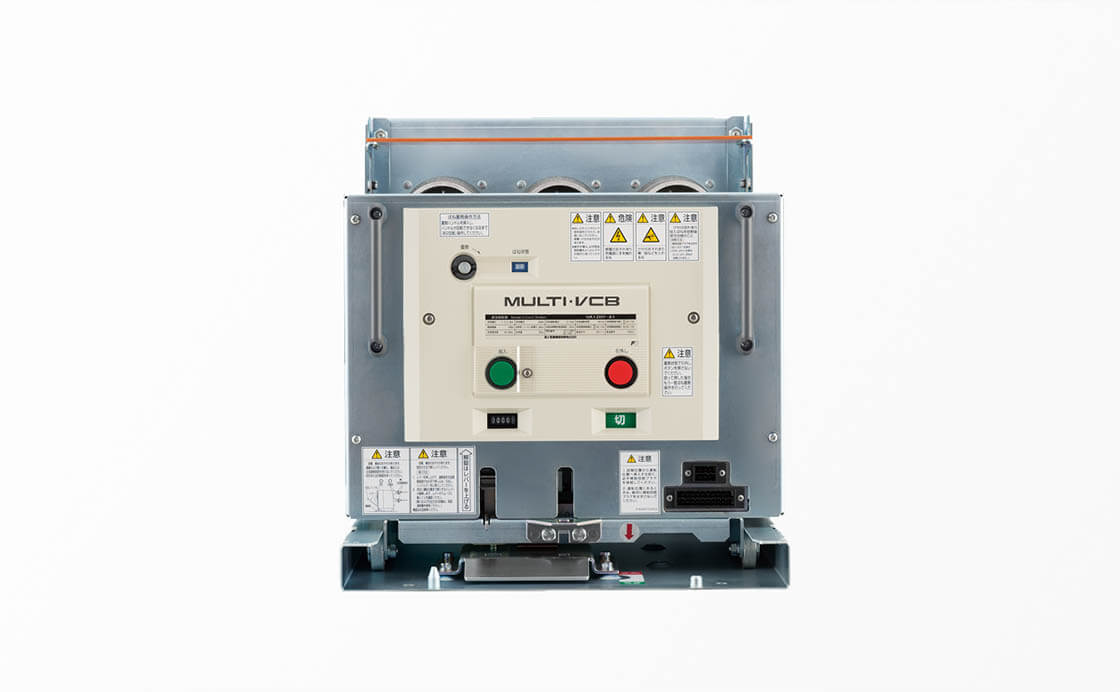

使いやすさと互換性を両立した新形Multi.VCB

  • ・当社独自の操作機構(ばね蓄勢式)を採用することにより、操作の安全性・信頼性を向上しました。
  • ・主回路端子カバーにより、端子部の非露出化を図っています。
  • ・手動ばね操作時の操作力を従来品の1/2以下におさえ、安全性を向上させました。
  • ・引出形遮断器の操作に対する安全性を考えたJEM1425の主旨に基づく対応を経済的に行っています。
  • ・引出形の幅寸法を盤幅500mm対応、引出形の奥行寸法を盤奥行700mm対応し、小形化を実現しました。
特長を詳しく見る

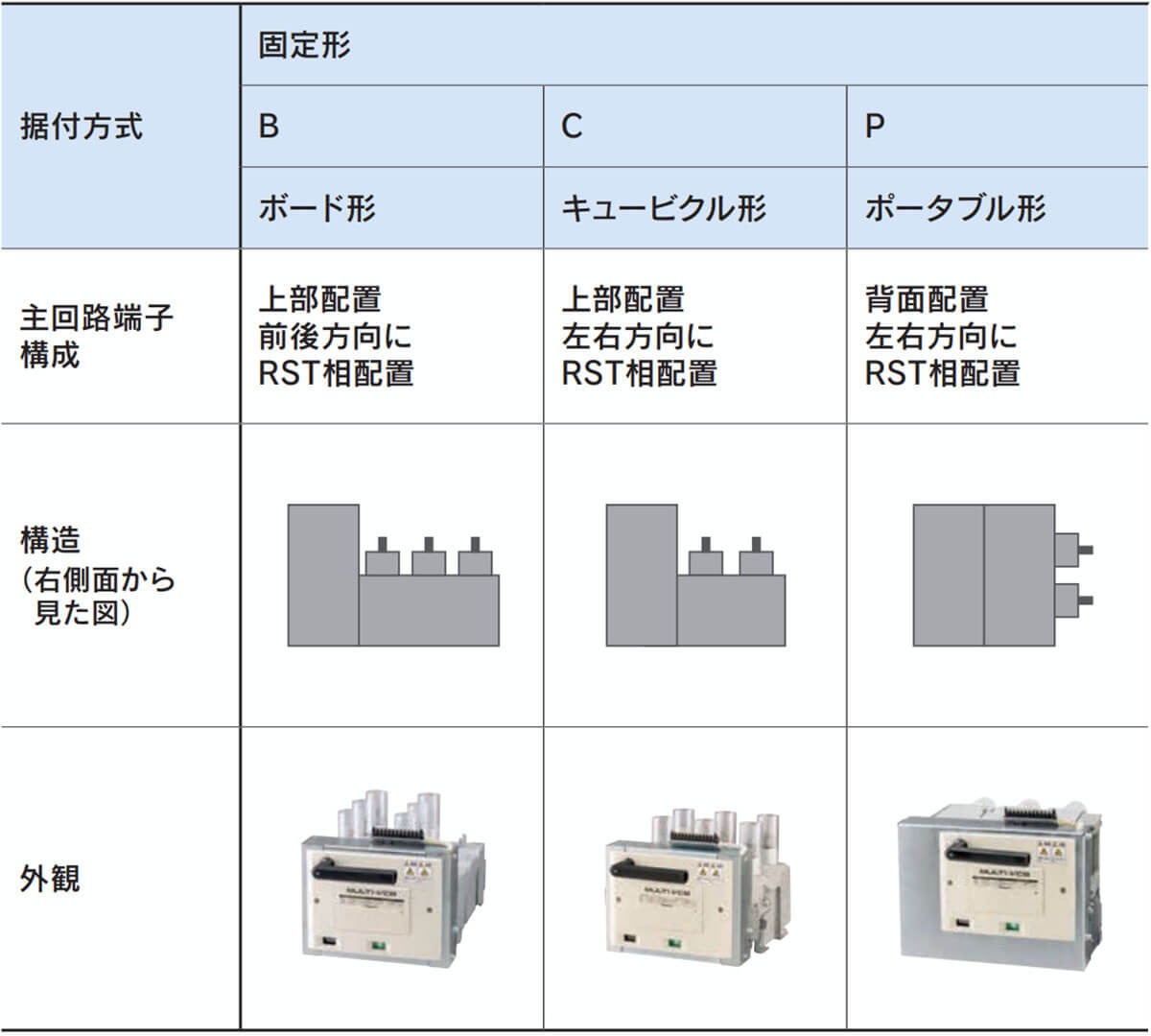

固定形

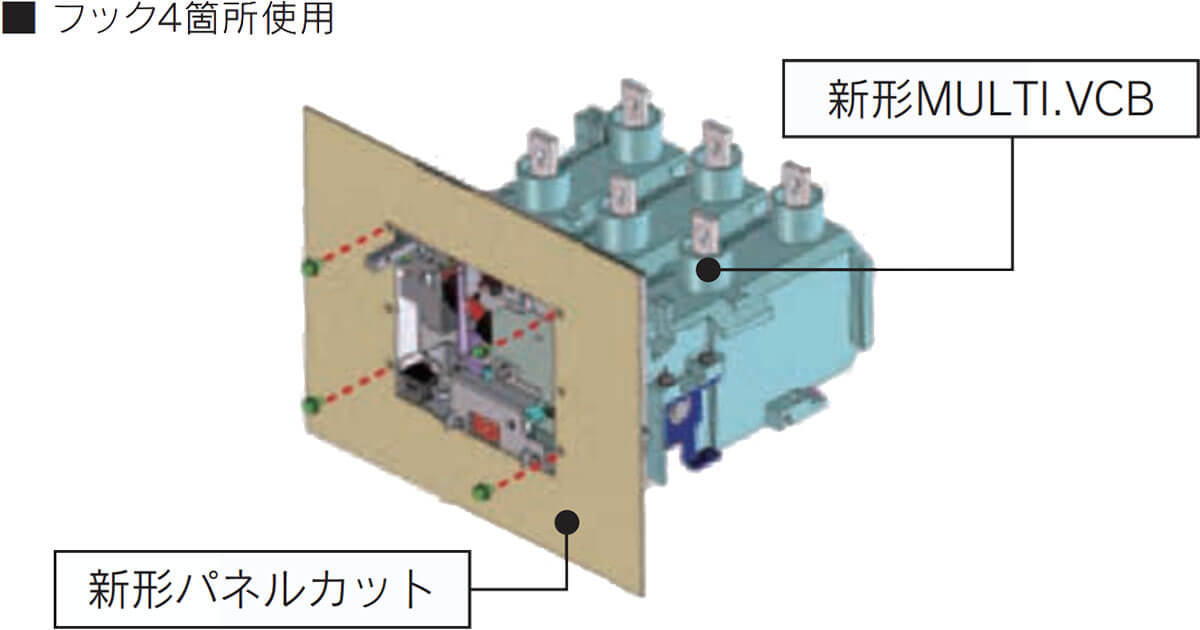

1. 旧形とのパネルカット互換性と使いやすさを両立。

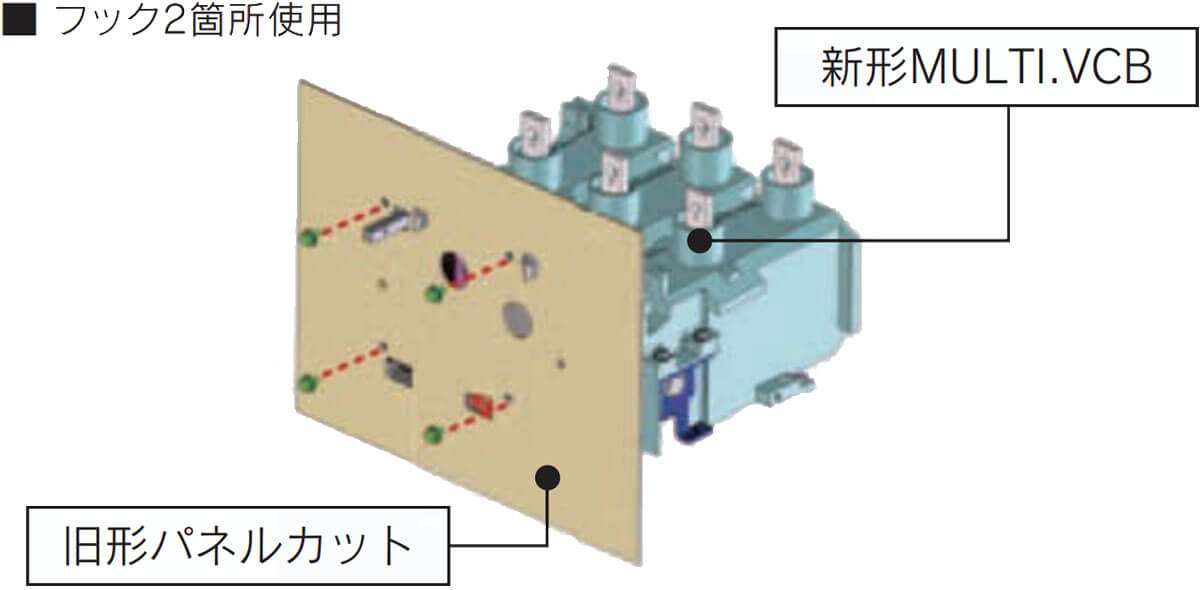

2. 旧パネルカットと取り付け互換。既存の配電盤のパネルカットに新型VCBの取り付けも可能。
※ 配電盤の構造確認が必要な場合があります。一世代前品との互換性となります。

3. 固定形パネルカットの簡素化(角形)で配電盤加工も容易になりました。

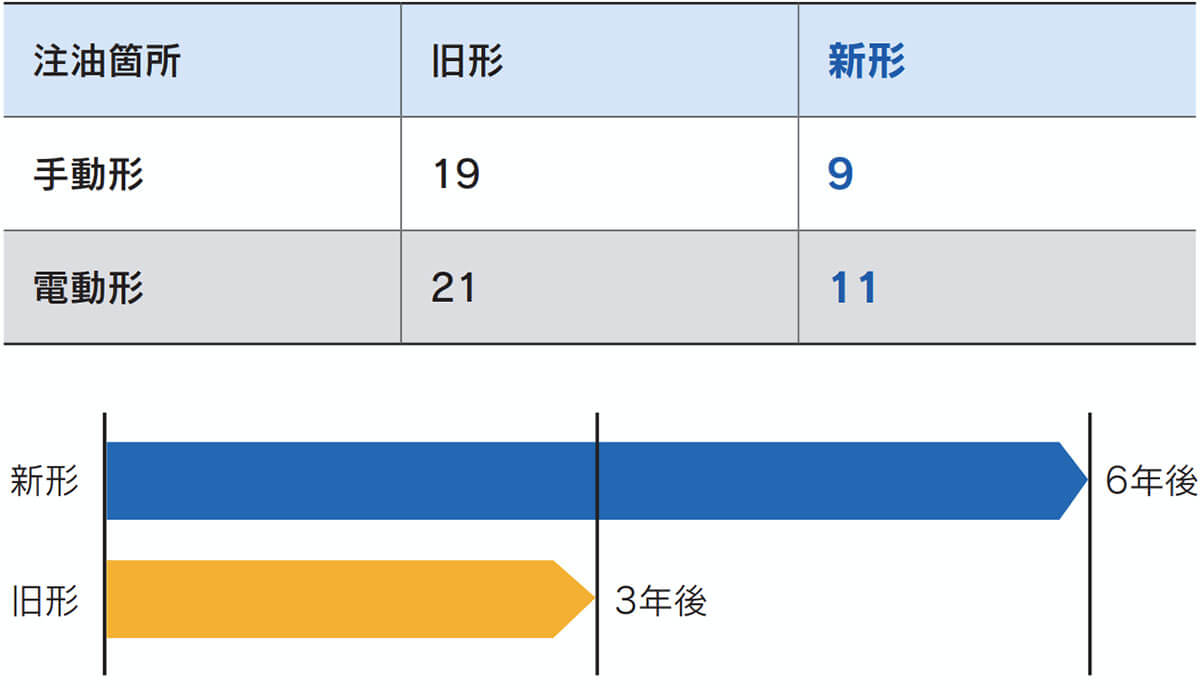

4. 注油箇所を半減。本体正面から注油可能な構造で点検・メンテナンス作業の負担を軽減します。さらに劣化に強いグリス(フッ素オイル)を採用、点検時の注油周期を3年から6年に延長できます。

5. 据付方式。

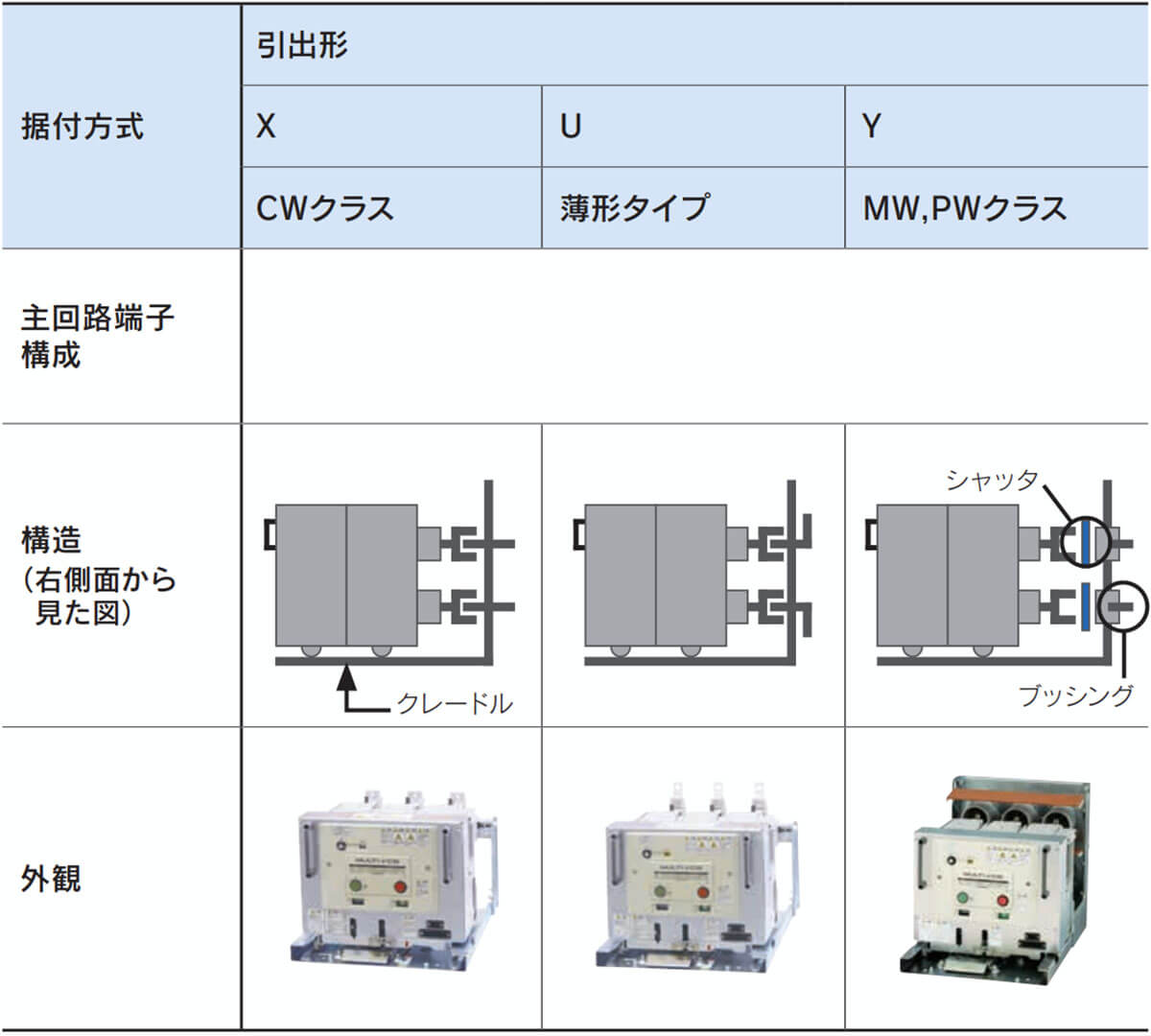

引出形

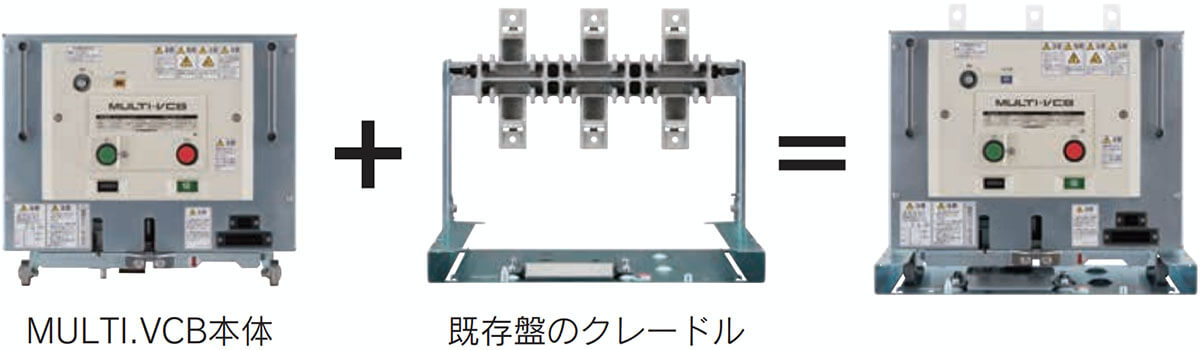

1. 旧形クレードルとの取付互換に配慮した設計により、簡単リニューアル。

2. 旧形クレードルと取り付け互換。(据付方式Y形を除く)
※ VCB本体のみの更新をご要望のお客様は弊社営業までお問い合わせください。
※ 配電盤の構造確認が必要な場合があります。



3. 据付方式。

定格電流値 400A

※ 遮断電流は「8kA」です。

据付方式 操作方式 引外し方式
電圧引外し
ACDC100/110V
電圧引外し
ACDC200/220V
電圧引外し
DC48V
電圧引外し
DC21/24V
電圧引外し
3A×2個

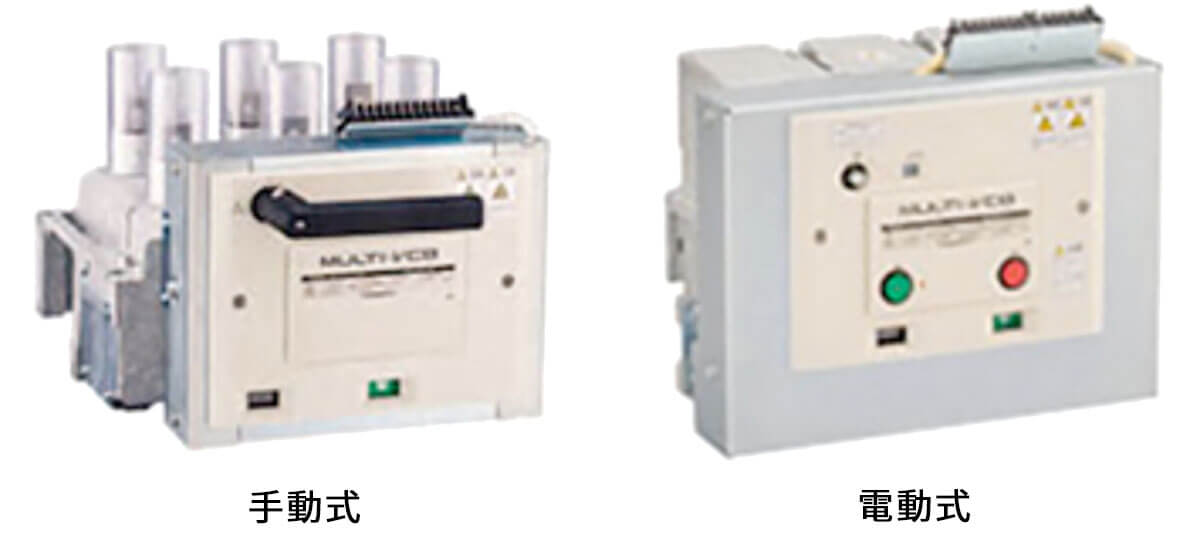

固定形 B(ボード形) 手動 回転操作 HA08AB-H1 HA08AB-H2 HA08AB-H3 HA08AB-H4 HA08AB-H5
電動 AC/DC100/110V HA08AB-A1 HA08AB-A2 HA08AB-A3 HA08AB-A4 HA08AB-A5
AC/DC200/220V HA08AB-B1 HA08AB-B2 HA08AB-B3 HA08AB-B4 HA08AB-B5
AC/DC21/24V HA08AB-C1 HA08AB-C2 HA08AB-C3 HA08AB-C4 HA08AB-C5
AC/DC21/24V HA08AB-D1 HA08AB-D2 HA08AB-D3 HA08AB-D4 HA08AB-D5
C(キュービクル形) 手動 回転操作 HA08AC-H1 HA08AC-H2 HA08AC-H3 HA08AC-H4 HA08AC-H5
電動 AC/DC100/110V HA08AC-A1 HA08AC-A2 HA08AC-A3 HA08AC-A4 HA08AC-A5
AC/DC200/220V HA08AC-B1 HA08AC-B2 HA08AC-B3 HA08AC-B4 HA08AC-B5
AC/DC21/24V HA08AC-C1 HA08AC-C2 HA08AC-C3 HA08AC-C4 HA08AC-C5
AC/DC21/24V HA08AC-D1 HA08AC-D2 HA08AC-D3 HA08AC-D4 HA08AC-D5
P(ポータブル形) 手動 回転操作 HA08AP-H1 HA08AP-H2 HA08AP-H3 HA08AP-H4 HA08AP-H5
電動 AC/DC100/110V HA08AP-A1 HA08AP-A2 HA08AP-A3 HA08AP-A4 HA08AP-A5
AC/DC200/220V HA08AP-B1 HA08AP-B2 HA08AP-B3 HA08AP-B4 HA08AP-B5
AC/DC21/24V HA08AP-C1 HA08AP-C2 HA08AP-C3 HA08AP-C4 HA08AP-C5
AC/DC21/24V HA08AP-D1 HA08AP-D2 HA08AP-D3 HA08AP-D4 HA08AP-D5
引出形 U(薄形配電盤用 CWクラス) 電動 AC/DC100/110V HA08DU-A1 HA08DU-A2 HA08DU-A3 HA08DU-A4 -
AC/DC200/220V HA08DU-B1 HA08DU-B2 HA08DU-B3 HA08DU-B4 -
AC/DC21/24V HA08DU-C1 HA08DU-C2 HA08DU-C3 HA08DU-C4 -
AC/DC21/24V HA08DU-D1 HA08DU-D2 HA08DU-D3 HA08DU-D4 -
X(CWクラス) 電動 AC/DC100/110V HA08DX-A1 HA08DX-A2 HA08DX-A3 HA08DX-A4 -
AC/DC200/220V HA08DX-B1 HA08DX-B2 HA08DX-B3 HA08DX-B4 -
AC/DC21/24V HA08DX-C1 HA08DX-C2 HA08DX-C3 HA08DX-C4 -
AC/DC21/24V HA08DX-D1 HA08DX-D2 HA08DX-D3 HA08DX-D4 -

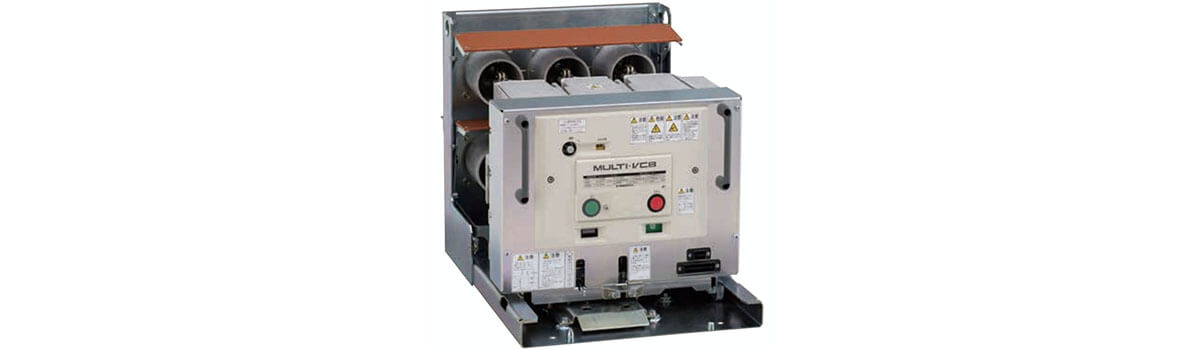

Y(MW,PWクラス,絶縁シャッタ付) 電動 AC/DC100/110V HA08DY-A1 HA08DY-A2 HA08DY-A3 HA08DY-A4 -
AC/DC200/220V HA08DY-B1 HA08DY-B2 HA08DY-B3 HA08DY-B4 -
AC/DC21/24V HA08DY-C1 HA08DY-C2 HA08DY-C3 HA08DY-C4 -
AC/DC21/24V HA08DY-D1 HA08DY-D2 HA08DY-D3 HA08DY-D4 -

ご希望の形式をお選びください。
形式をクリックすると製品詳細ページをご覧いただけます。

定格電流値 600A

※ 遮断電流は「12.5kA」です。

据付方式 操作方式 引外し方式
電圧引外し
ACDC100/110V
電圧引外し
ACDC200/220V
電圧引外し
DC48V
電圧引外し
DC21/24V
電圧引外し
3A×2個
固定形 B(ボード形) 手動 回転操作 HA12AB-H1 HA12AB-H2 HA12AB-H3 HA12AB-H4 HA12AB-H5
電動 AC/DC100/110V HA12AB-A1 HA12AB-A2 HA12AB-A3 HA12AB-A4 HA12AB-A5
AC/DC200/220V HA12AB-B1 HA12AB-B2 HA12AB-B3 HA12AB-B4 HA12AB-B5
AC/DC21/24V HA12AB-C1 HA12AB-C2 HA12AB-C3 HA12AB-C4 HA12AB-C5
AC/DC21/24V HA12AB-D1 HA12AB-D2 HA12AB-D3 HA12AB-D4 HA12AB-D5
C(キュービクル形) 手動 回転操作 HA12AC-H1 HA12AC-H2 HA12AC-H3 HA12AC-H4 HA12AC-H5
電動 AC/DC100/110V HA12AC-A1 HA12AC-A2 HA12AC-A3 HA12AC-A4 HA12AC-A5
AC/DC200/220V HA12AC-B1 HA12AC-B2 HA12AC-B3 HA12AC-B4 HA12AC-B5
AC/DC21/24V HA12AC-C1 HA12AC-C2 HA12AC-C3 HA12AC-C4 HA12AC-C5
AC/DC21/24V HA12AC-D1 HA12AC-D2 HA12AC-D3 HA12AC-D4 HA12AC-D5
P(ポータブル形) 手動 回転操作 HA12AP-H1 HA12AP-H2 HA12AP-H3 HA12AP-H4 HA12AP-H5
電動 AC/DC100/110V HA12AP-A1 HA12AP-A2 HA12AP-A3 HA12AP-A4 HA12AP-A5
AC/DC200/220V HA12AP-B1 HA12AP-B2 HA12AP-B3 HA12AP-B4 HA12AP-B5
AC/DC21/24V HA12AP-C1 HA12AP-C2 HA12AP-C3 HA12AP-C4 HA12AP-C5
AC/DC21/24V HA12AP-D1 HA12AP-D2 HA12AP-D3 HA12AP-D4 HA12AP-D5
引出形 U(薄形配電盤用 CWクラス) 電動 AC/DC100/110V HA12DU-A1 HA12DU-A2 HA12DU-A3 HA12DU-A4 -
AC/DC200/220V HA12DU-B1 HA12DU-B2 HA12DU-B3 HA12DU-B4 -
AC/DC21/24V HA12DU-C1 HA12DU-C2 HA12DU-C3 HA12DU-C4 -
AC/DC21/24V HA12DU-D1 HA12DU-D2 HA12DU-D3 HA12DU-D4 -
X(CWクラス) 電動 AC/DC100/110V HA12DX-A1 HA12DX-A2 HA12DX-A3 HA12DX-A4 -
AC/DC200/220V HA12DX-B1 HA12DX-B2 HA12DX-B3 HA12DX-B4 -
AC/DC21/24V HA12DX-C1 HA12DX-C2 HA12DX-C3 HA12DX-C4 -
AC/DC21/24V HA12DX-D1 HA12DX-D2 HA12DX-D3 HA12DX-D4 -
Y(MW,PWクラス,絶縁シャッタ付) 電動 AC/DC100/110V HA12DY-A1 HA12DY-A2 HA12DY-A3 HA12DY-A4 -
AC/DC200/220V HA12DY-B1 HA12DY-B2 HA12DY-B3 HA12DY-B4 -
AC/DC21/24V HA12DY-C1 HA12DY-C2 HA12DY-C3 HA12DY-C4 -
AC/DC21/24V HA12DY-D1 HA12DY-D2 HA12DY-D3 HA12DY-D4 -

ご希望の形式をお選びください。
形式をクリックすると製品詳細ページをご覧いただけます。
