MULTI.VCBシリーズHA08AB-C1

フリーワードから探す

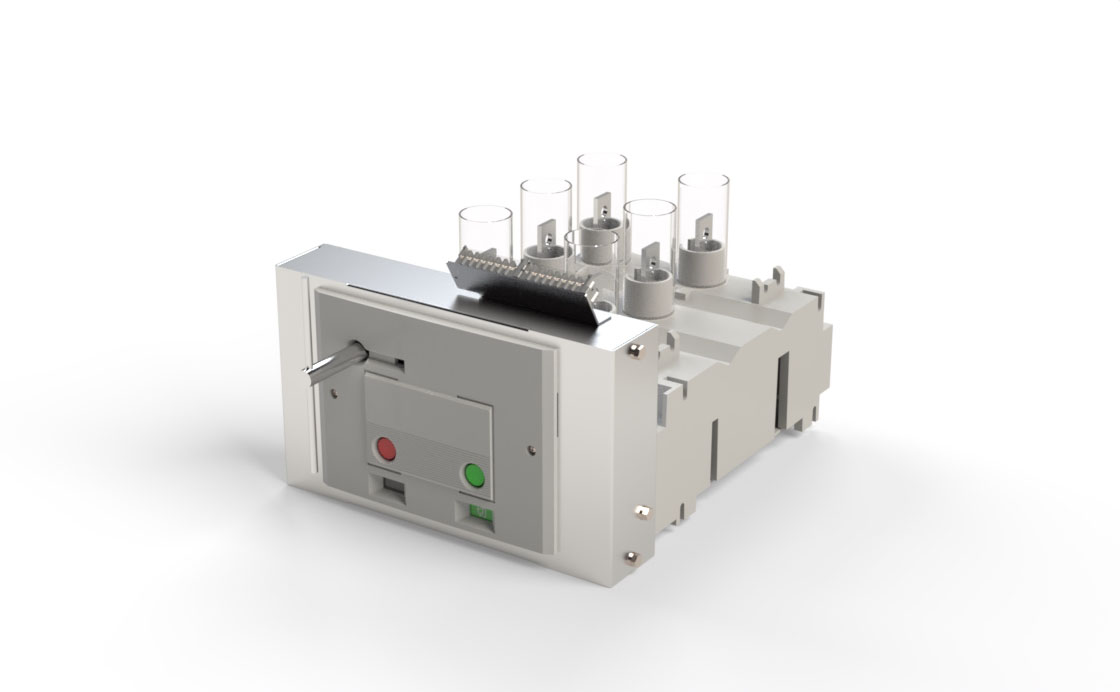

HA08AB-C1の参考画像

製品写真と形式は異なる場合がありますので、ご了承ください。

  1. 1つ下の
    定格品・製品
  2. 1つ上の
    定格品・製品
ブックマークに登録する

ブックマークはログインすると
ご利用いただけます。

製品特長

  • 1.絶縁の耐環境性能向上
  •   ① 主回路部構造と材料を見直し、耐トラッキング性能が向上しました。
  •   ② 充電部保護と水滴侵入防止で主回路保護カバーの機能が向上しました。
  • 2.点検周期の延長、点検時間の短縮
  •   ① 点検周期を延長できます。 (注油周期3年→6年)
  •   ② 作業性の向上と点検箇所の低減により、点検時間の短縮が可能となりました。
  • 3.小形化
  •   補助スイッチと操作機構位置を見直し、横幅寸法縮小しました。(キュービクル形Cタイプ)
  • 4.旧形品との互換性を確保
  •   ① パネルカットの加工形状のシンプル化が可能となりました。
  •   ② 旧形品※ 1との取付穴、クレードル取付互換※ 2を確保しています。
  • 5.環境配慮
  •   ① RoHS 対応(環境有害6物質の不使用)
  •   ② リサイクル・製品破棄への配慮(主要樹脂部品への使用材料表示)
  • 6.配線作業性の向上(固定形)
  •   ① 制御回路端子台を標準装着し、配線作業が楽になります。
  •   ② 主回路端子と主回路端子カバーのセンターを合わせ、多様な接続形態に対応します。
  •   ③ 接地端子位置を本体右側へ統一しました。
  • ※ 1 対象となる旧形の形式はお問い合わせください。
  • ※ 2 引出形の場合、配電盤構造により、配電盤側の改造が必要となる場合があります。

共通スペック情報

  • 固定形 高圧真空遮断器
  • 据付方式:ボード形(B)
  • 定格電圧:3.6/7.2kV
  • 定格電流:400A
  • 定格遮断電流:8kA
  • 操作方式:電動ばね DC48V(C)
  • 引外し方式:電圧引外し DC100/110V(1)
