症状

主接点の導通が無い。または、電磁接触器をOFFしても動作表示が戻らない。
この時、電磁接触器の接点の状態は下記のようになっている。

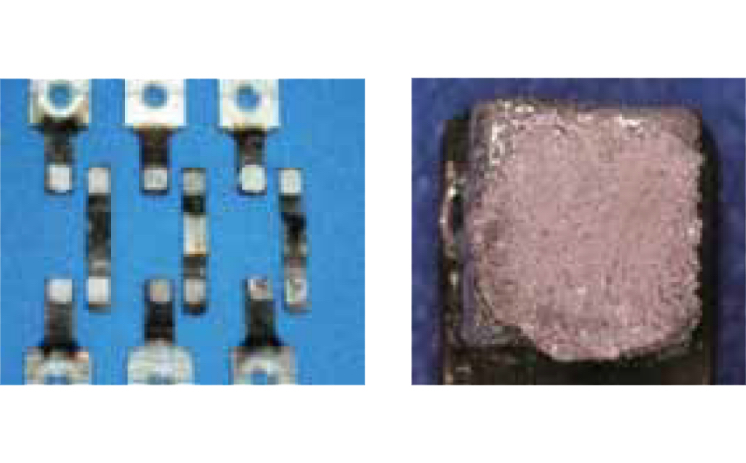

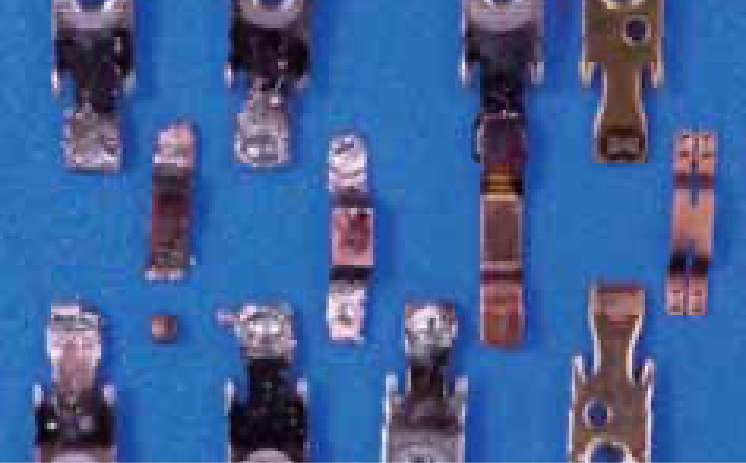

1. (1) 可動・固定接点の溶着。

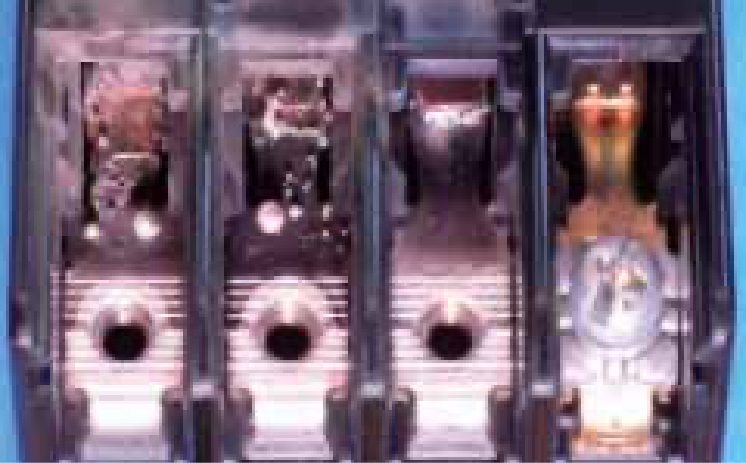

2. (2) 可動接点台の溶断。

原因

• 電磁接触器2次側で相間短絡や地絡が発生した場合。
• コンデンサ充電電流を閉路した場合。コンデンサ負荷による接点溶着についてはこちら

対策

• 電磁開閉器技術資料の「2-1-9. 短絡条件における性能」の「(2) 短絡保護装置(SCPD)との協調」を参照。
