FACTORY AUTOMATION ファクトリーオートメーション

サーキットプロテクタCP30Fシリーズ

フリーワードから探す

各種制御盤の制御回路および機器の保護に最適です。
超薄形ボディに機能満載でAC・DC両用、定格遮断容量は余裕の2500A、警報/補助スイッチ、遅延装置付も準備しています。
またCEマーキング、TUV(IEC規格)、CCC(GB規格)に加え、韓国KS規格も取得した輸出用途にも最適なサーキットプロテクタです。

  • ・幅1極当たり17.5mmと超薄形。
  • ・標準品で国内外規格対応。
  • ・AC/DC両用(1、2極)。
  • ・ねじアップ端子、スプリング端子構造採用、端子カバーなしでフィンガープロテクション(IP20相当)構造。
  • ・補助回路の端子配列変更による配線作業性の向上。
  • ・補助/警報スイッチ(1aまたは1b)を内蔵可能(1P:1個、2P、3P:2個)、標準品で補助回路用端子カバー付。
特長を詳しく見る

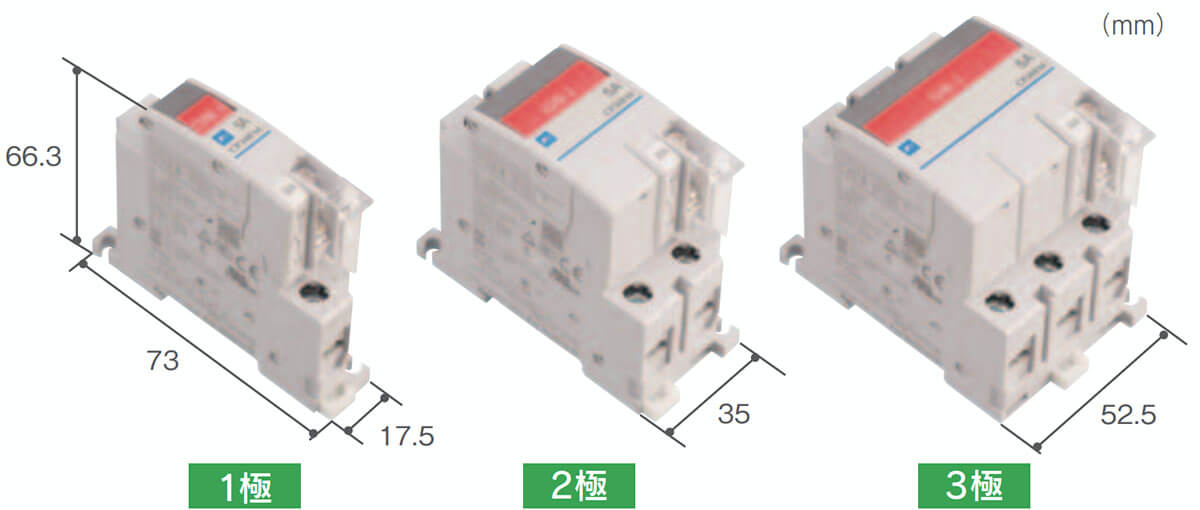

コンパクト

幅1極当たり17.5mmの超薄形ボディ、補助回路付でも取付面積は同一、AC/DC両用(1極、2極)。

コンパクト

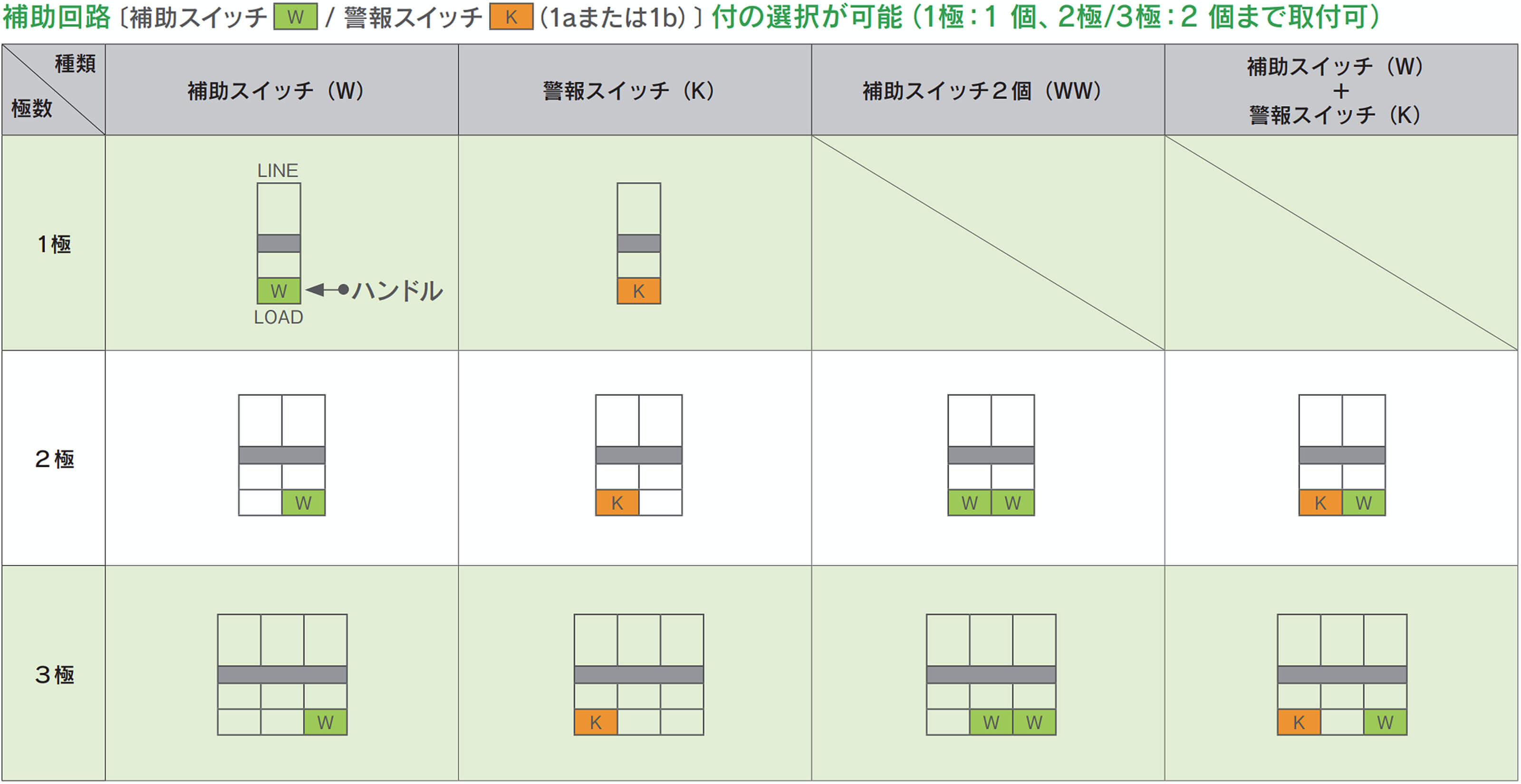

補助/警報スイッチ内蔵可能

補助/警報スイッチ(1aまたは1b)を内蔵可能(1P:1個、2P/3P:2個)、標準品で補助回路用端子カバー付。

補助/警報スイッチ内蔵可能

識別が容易

識別が容易なON/OFF/TRIP表示。

識別が容易

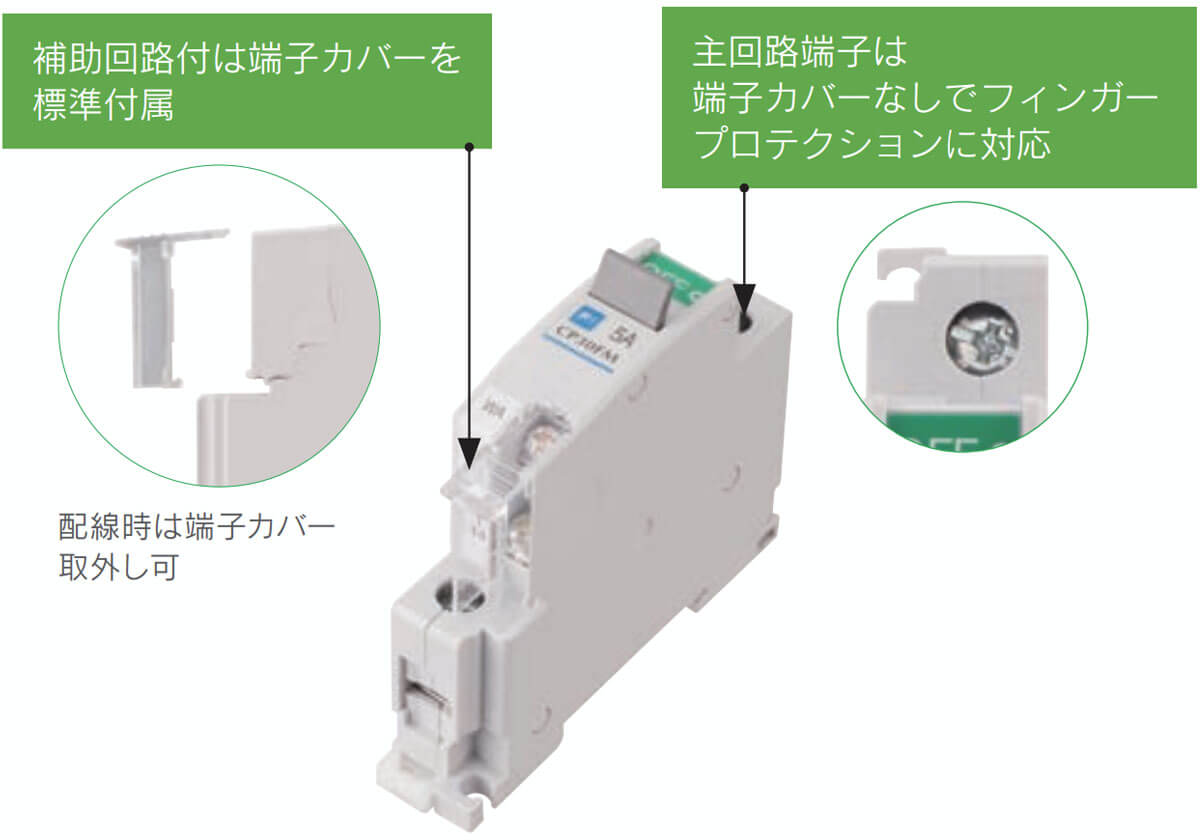

安全性が向上

ねじアップ端子採用、端子カバーなしでフィンガープロテクション(IP20相当)構造。

安全性が向上

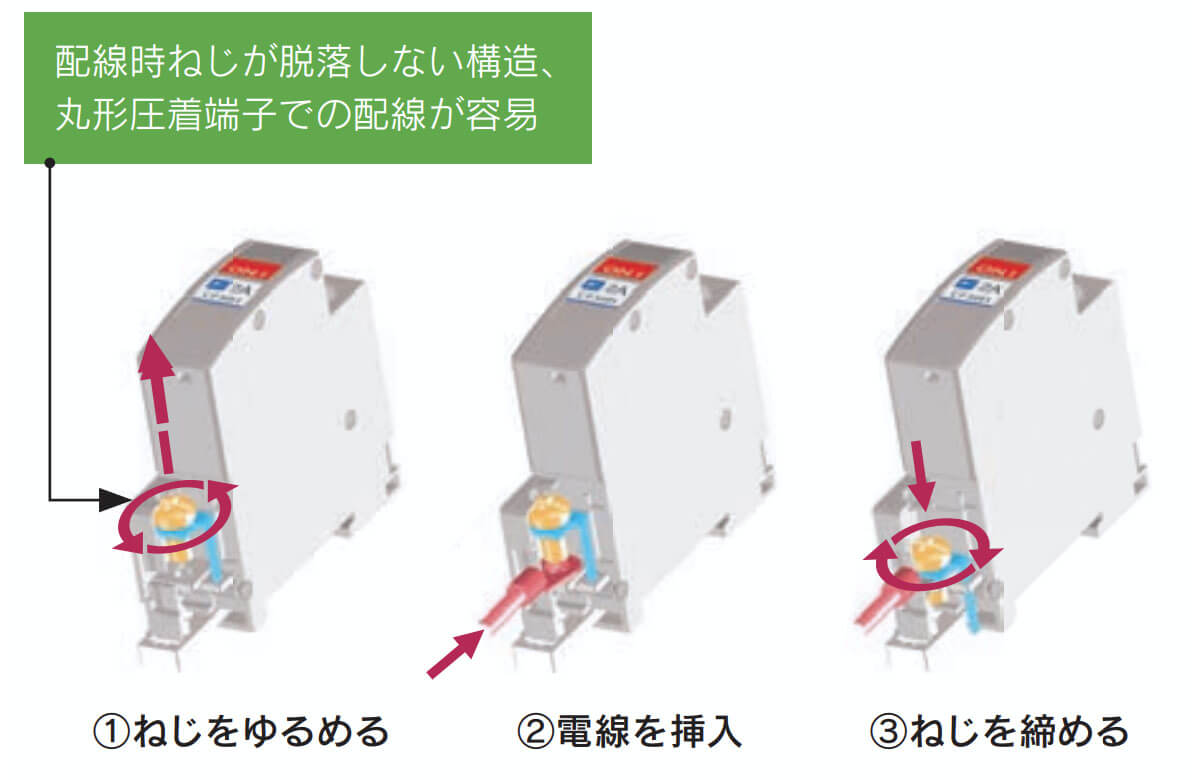

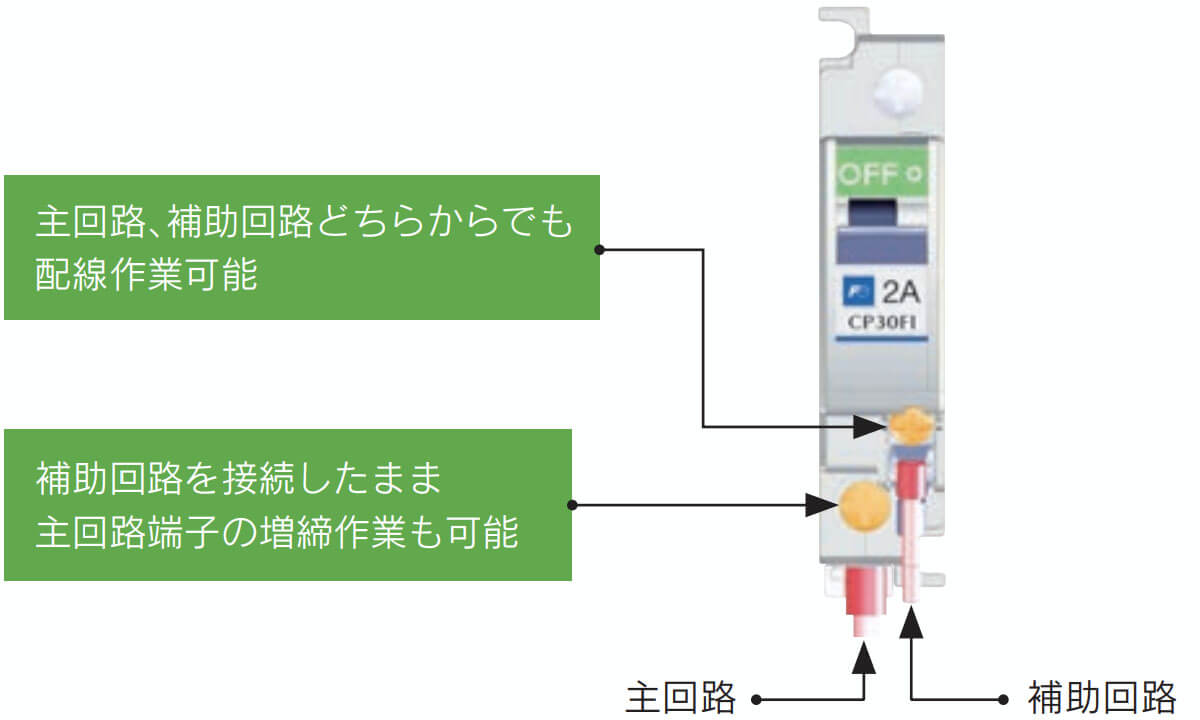

配線作業が大幅に向上

1. 端子配列の見直しにより、主回路・補助回路の配線作業が容易。

2. ねじアップ端子採用により、丸形圧着端子での配線が容易。

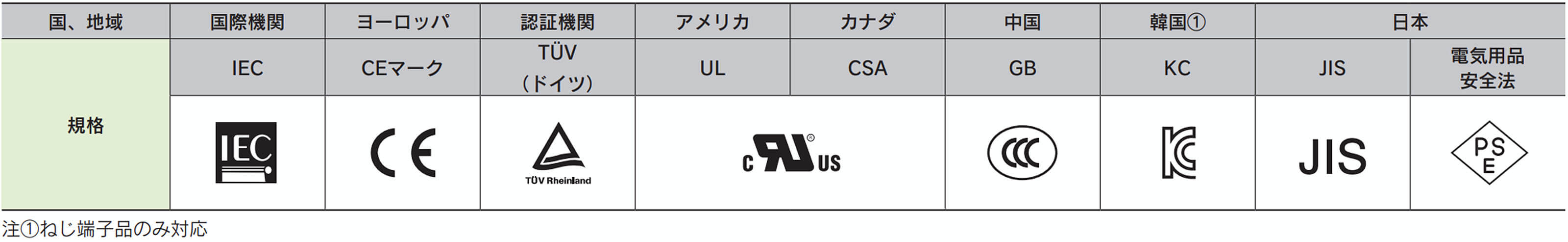

標準品で国内外規格に対応

※ ご希望の形式をお選びください。形式をクリックすると製品詳細ページをご覧いただけます。

極数 端子構造 用途(遮断速度)
半導体向け(瞬時) 一般用途(中速) 重負荷用途(低速)
1極 ねじ端子 CP30FI-1P CP30FM-1P CP30FS-1P
スプリング端子 CP30FI-1P□Q CP30FM-1P□Q CP30FS-1P□Q
2極 ねじ端子 CP30FI-2P CP30FM-2P CP30FS-2P
スプリング端子 CP30FI-2P□Q CP30FM-2P□Q CP30FS-2P□Q
3極 ねじ端子 CP30FI-3P CP30FM-3P CP30FS-3P
スプリング端子 CP30FI-3P□Q CP30FM-3P□Q CP30FS-3P□Q

ご希望の形式をお選びください。
形式をクリックすると製品詳細ページをご覧いただけます。
