スプリング端子機器F-QuiQ 製造に携わる皆様へ ねじなしの配線は、将来当たり前になるかもしれません。

ネジのいらない押しボタンスイッチ

生産設備の設計や保守作業にてこんなお悩みはありませんか?

  • 生産現場での機器の保守担当
  • 生産ラインでのメンテナンスをされている方
  • 生産ラインを新規で構築されている方
省人数化を検討している、省スペース化をもっと図りたい、機器納入時の設置時間を減らしたい、振動による不具合やリスクをなんとかしたい などなど…
そんなお悩みは、ねじ式の配線を見直すことで、解決できます!
製品についてのお問い合わせ

「でも、ねじじゃないと心配…」という方へ!

導入をご検討にあたっての疑問にお答えします!

Question01

【信頼性について】ねじじゃないと外れやすいんじゃないの?

接続信頼性はばっちり試験済みです!

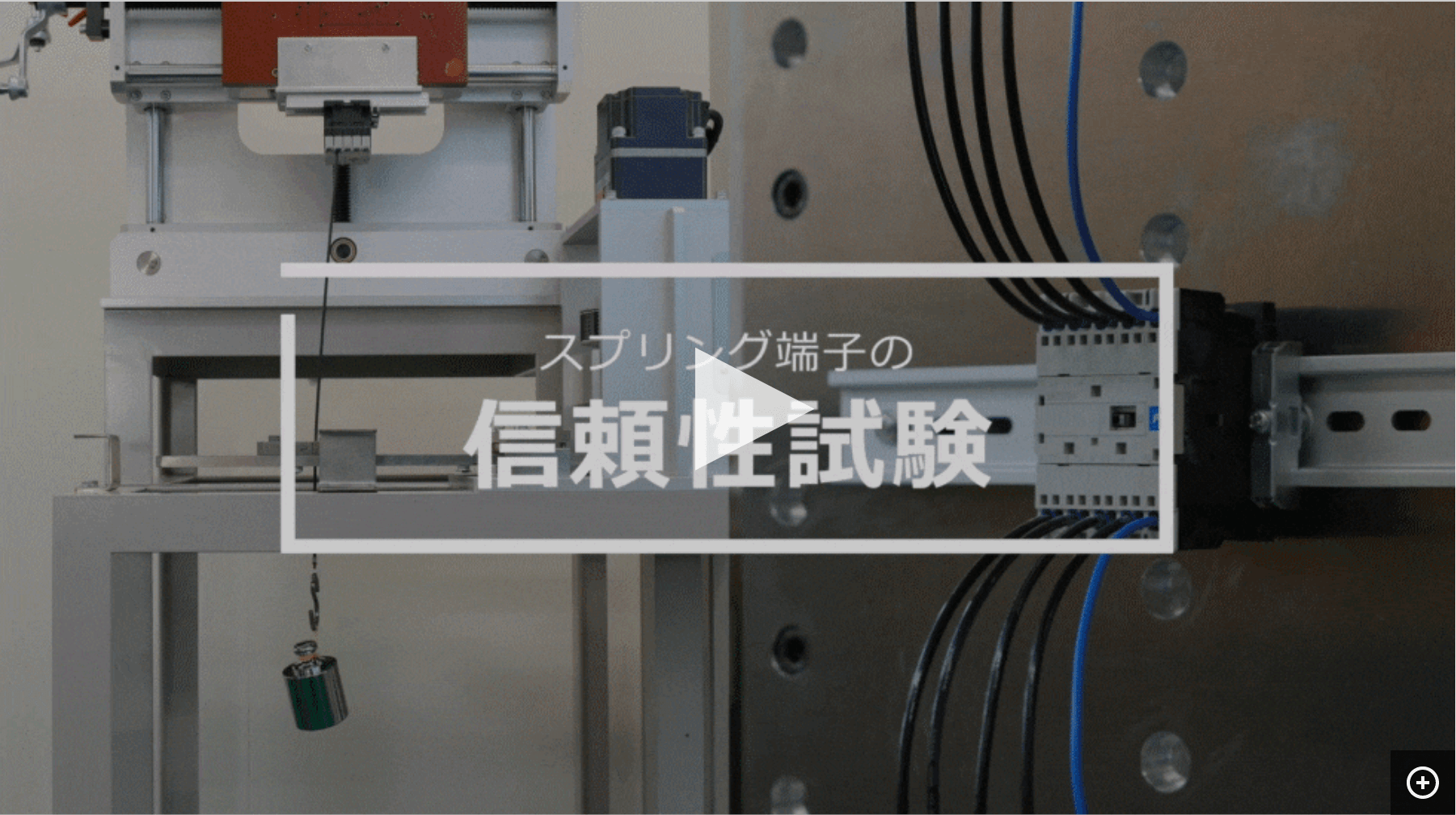

動画で疑問を検証

実際に行われている
信頼性試験がこちら!

配線端子に電線を挿入するだけで配線が完了する「スプリング端子構造のプッシュイン方式」を採用。スピーディに均質な配線が可能となり、納入時の設置時間を減らすことができます。
弊社スプリング端子機器はIEC規格で要求されるねん回試験、引張試験、振動試験
に対して十分な電線保持力を満たしています。

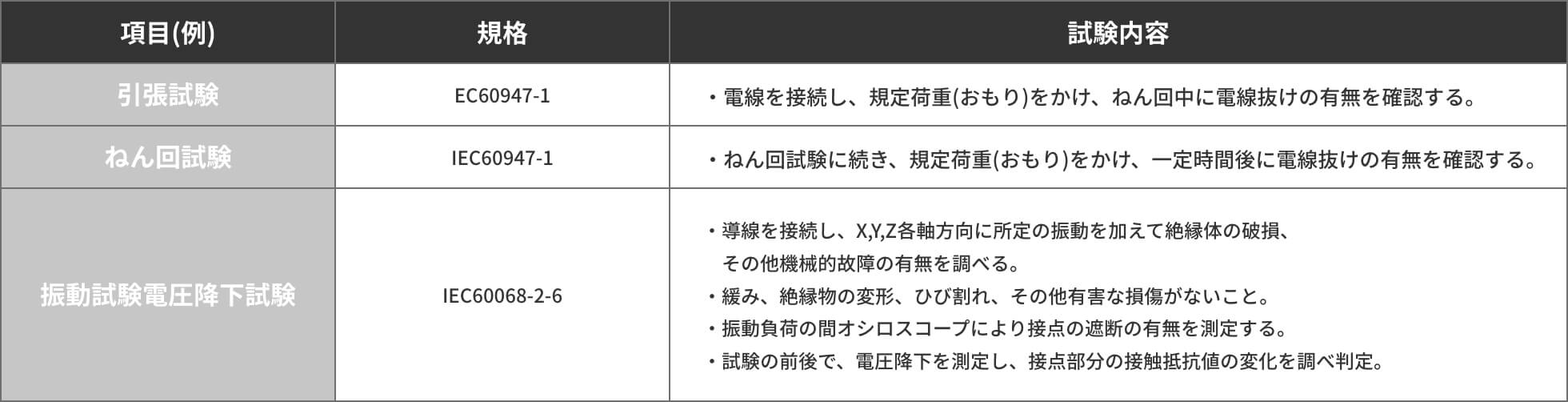

試験項目一覧表

試験項目一覧表

抜けにくい!ずれにくい!変形しにくい!接続の安定性も確かです。

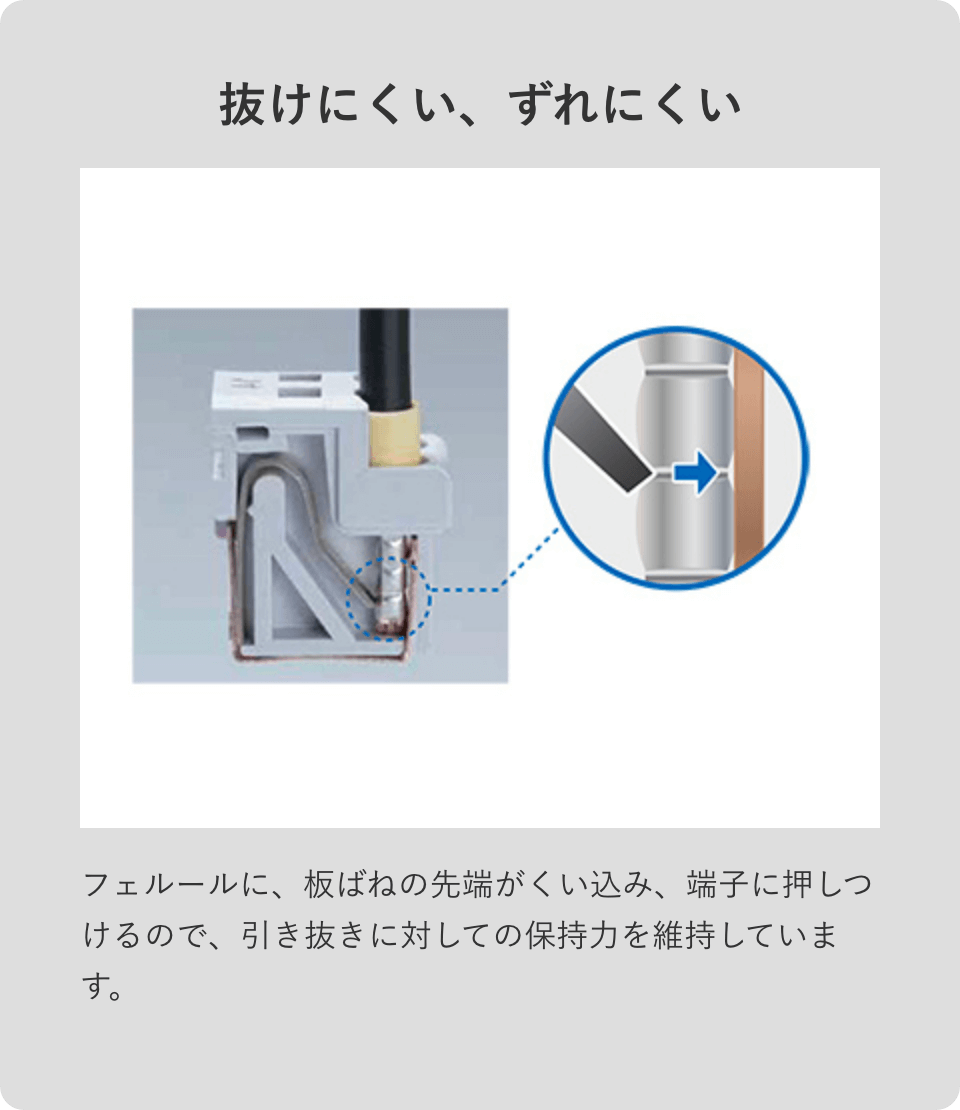

  • 抜けにくい、ずれにくい フェルールに、板ばねの先端がくい込み、端子に押しつけるので、引き抜きに対しての保持力を維持しています。

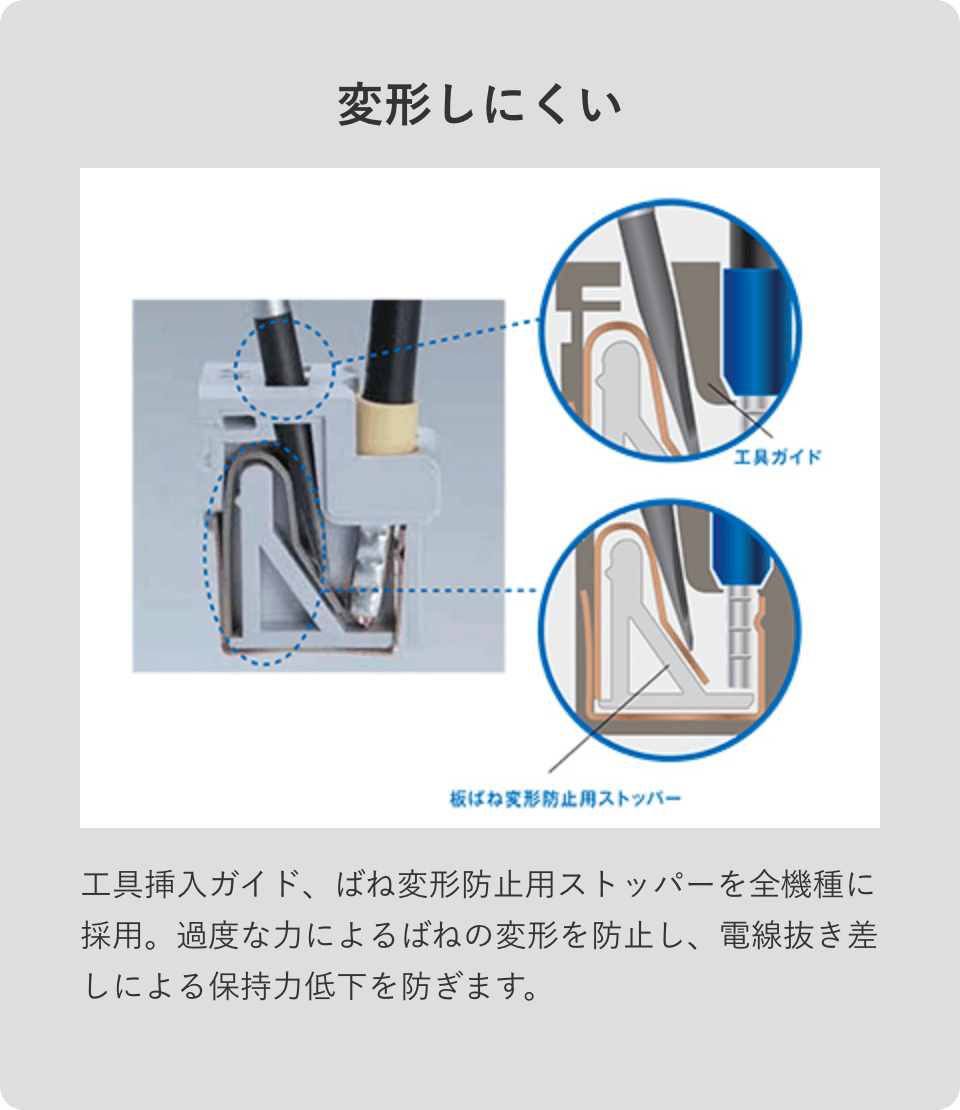

  • 変形しにくい 工具挿入ガイド、ばね変形防止用ストッパーを全機種に採用。過度な力によるばねの変形を防止し、電線抜き差しによる保持力低下を防ぎます。
そんなねじが緩む心配の無いスプリング端子機器を導入している現場の声をご紹介しております そんなねじが緩む心配の無いスプリング端子機器を導入している現場の声をご紹介しております
拡大図

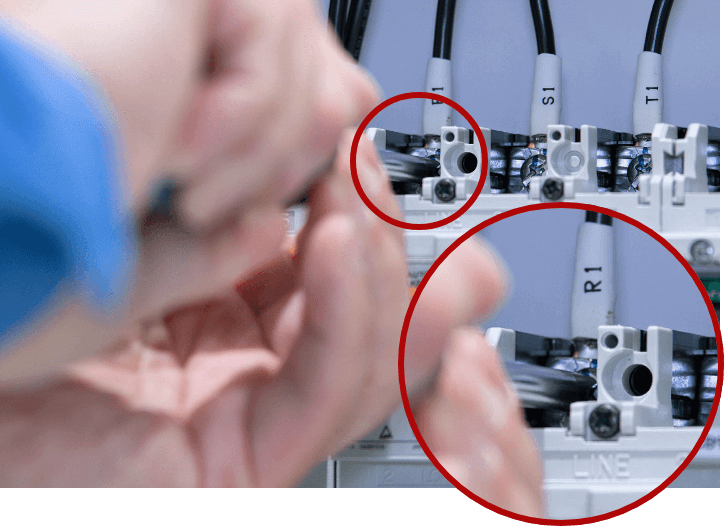

そもそも、ねじには必ず緩むリスクがあります。

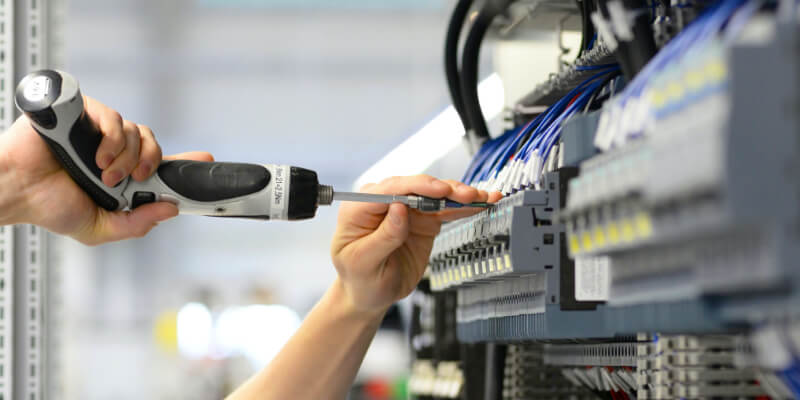

当たり前のことですが、ねじは必ず緩むものです。
その要因は「予張力」という力の釣り合いが関係しています。
この予張力に外的応力が加わると次第に力の釣り合いがなくなり、予張力が低下していわゆるねじの緩みとなるのです。

※予張力とは、ねじの陣部に発生する引張力と、
被締結物に発生する圧縮力を総称したものです。

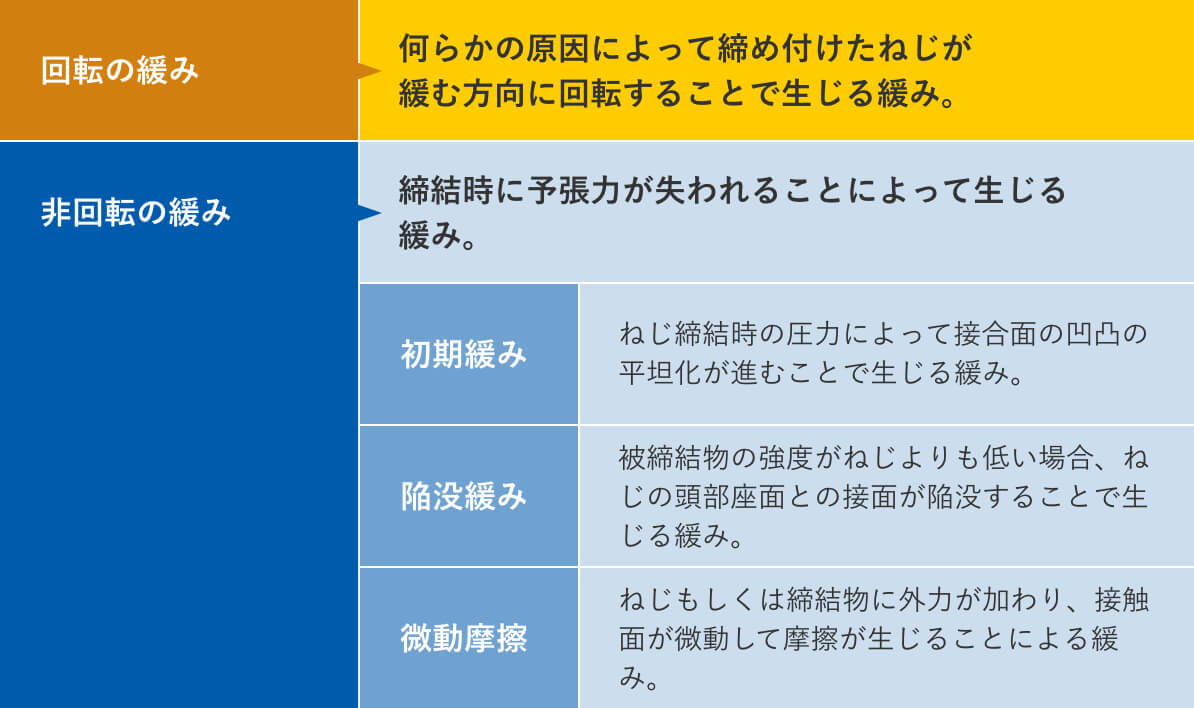

ねじ緩みの要因

ねじ緩みの要因まとめ表
緩むリスクや増し締めの手間を考えれば、配線は「ねじ無し」が賢い選択です。
製品についてのお問い合わせ

Question02

【持続性について】ネジになれてるし配線て難しくない?

配線はかんたん&スピーディにできます!

動画で疑問を検証

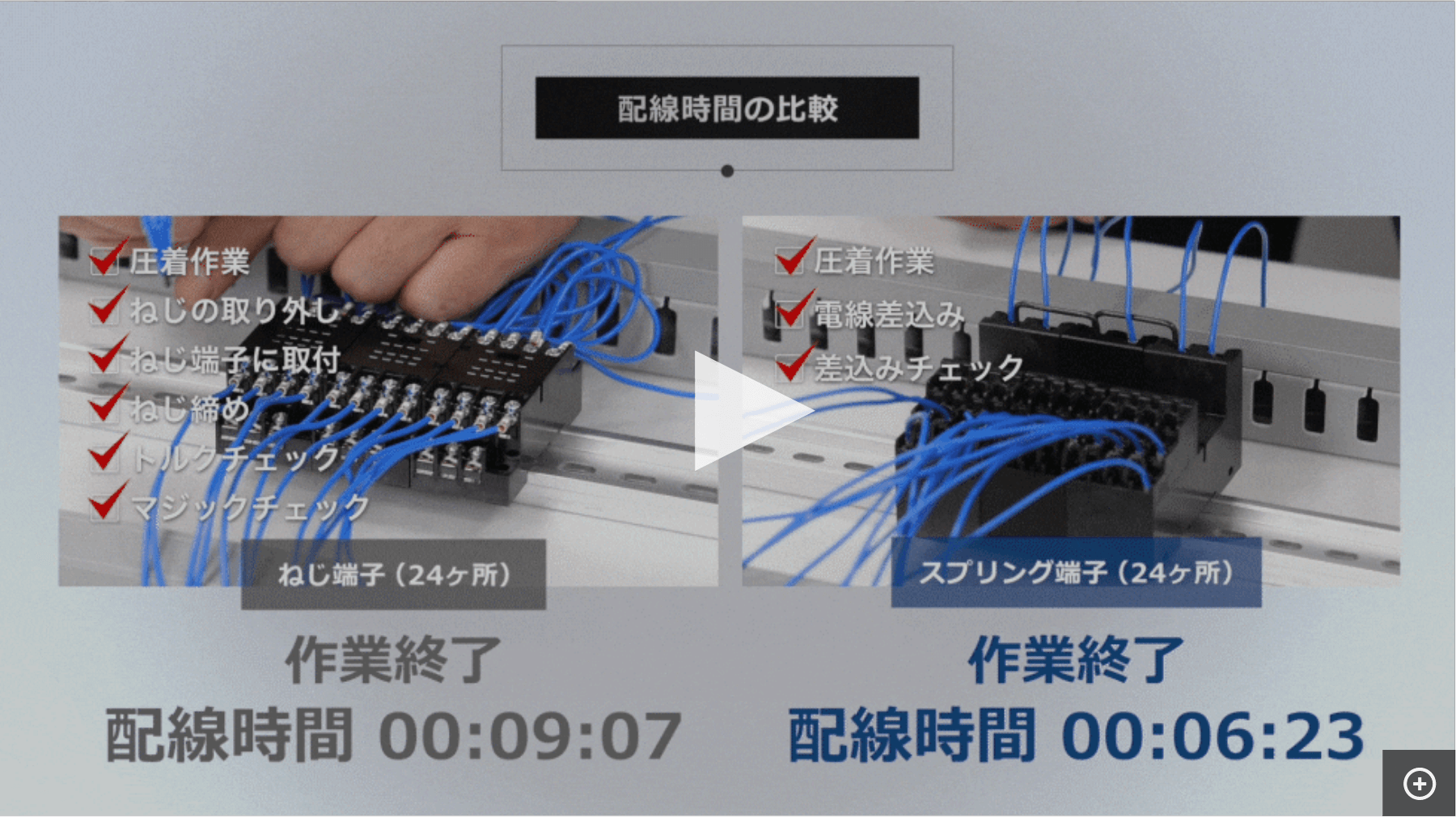

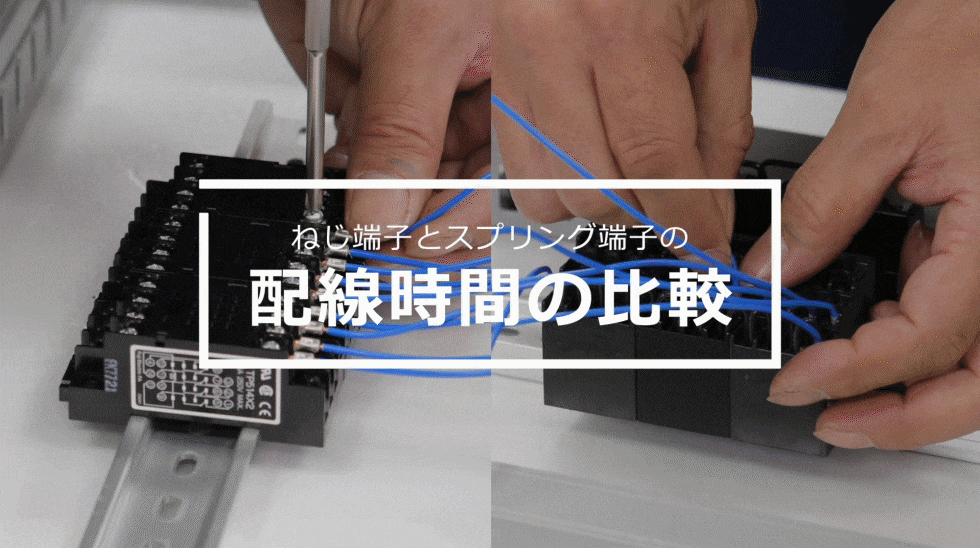

ねじ端子VSねじ無しの
配線効率を比べてみた!

配線端子に電線を挿入するだけで配線が完了する「スプリング端子構造のプッシュイン方式」を採用。スピーディに均質な配線が可能となり、納入時の設置時間を減らすことができます。
端子に電線を挿入するだけで配線が完了する「スプリング端子構造のプッシュ
イン方式」を採用。スピーディに均質な配線が可能となり、納入時の設置時間を減ら
すことができます。

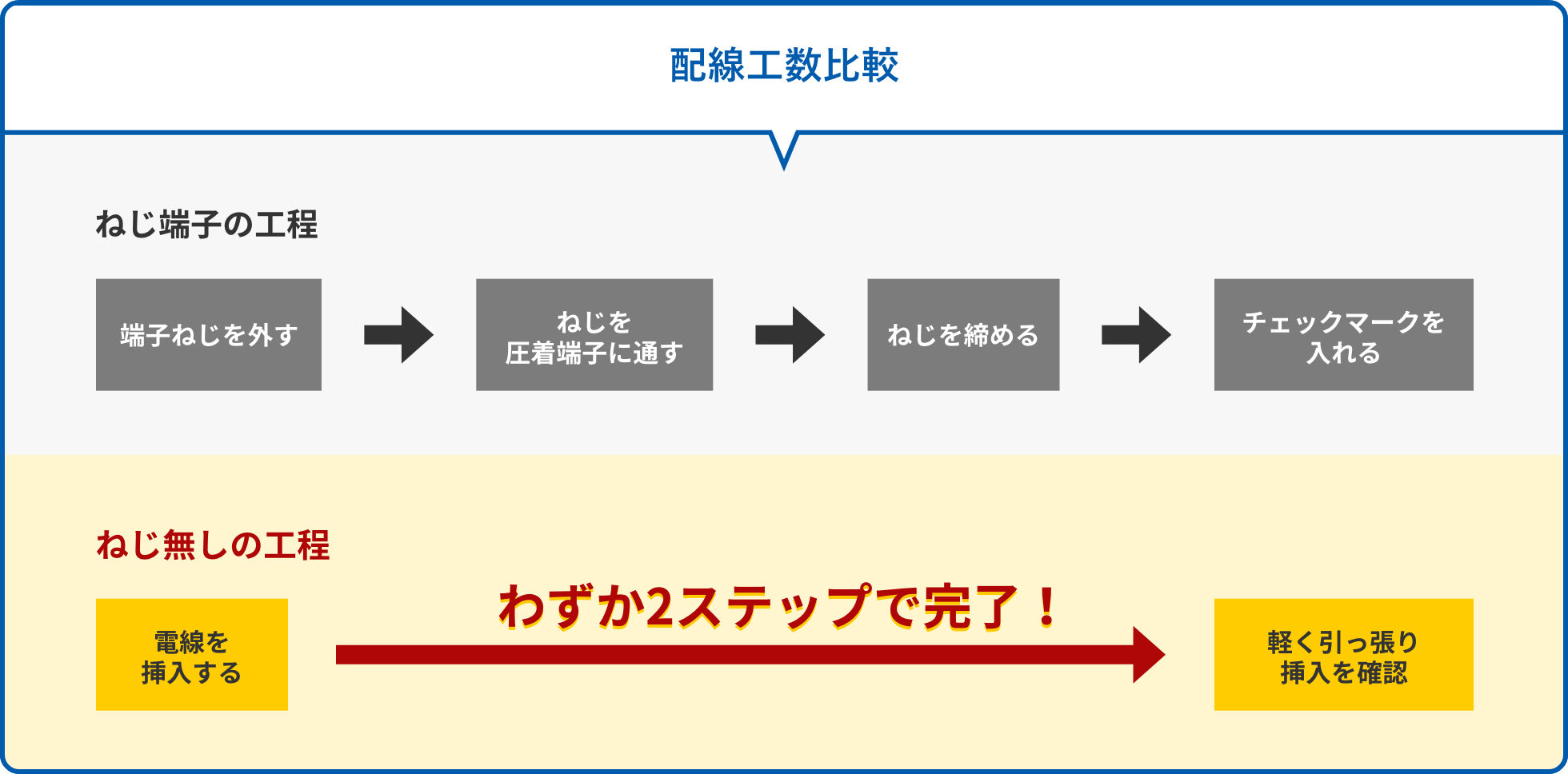

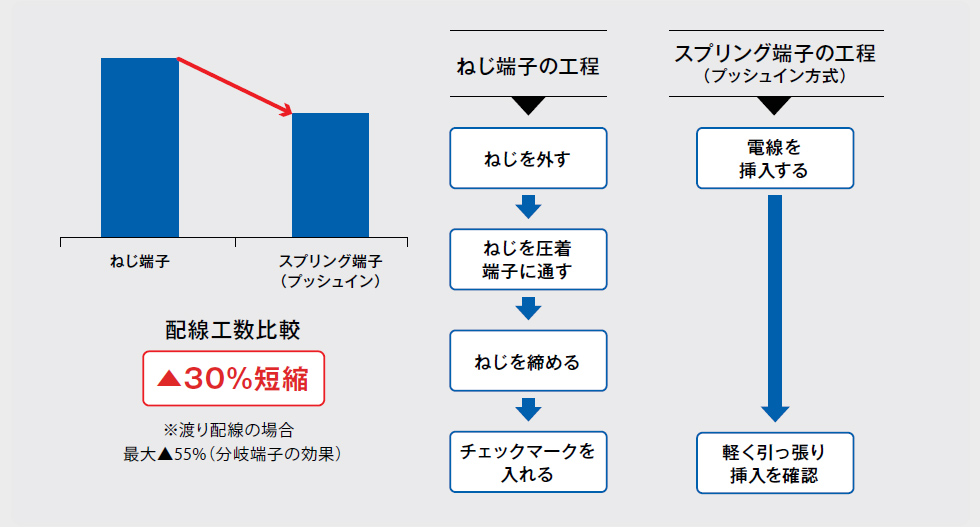

【配線工数比較】ねじ無しの工程ならわずか2ステップ!

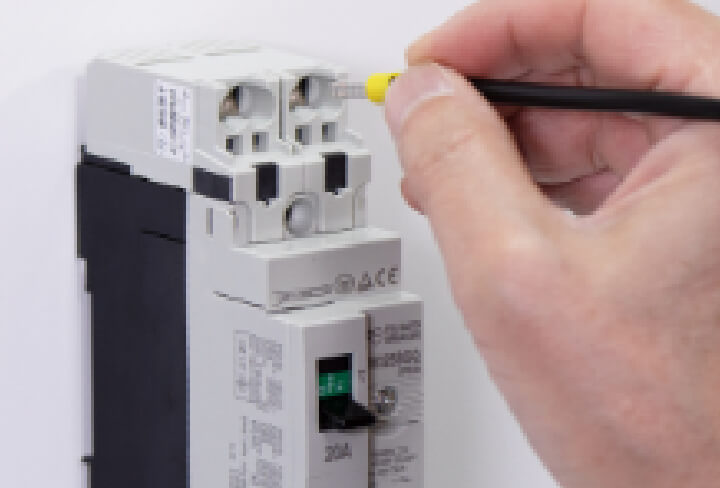

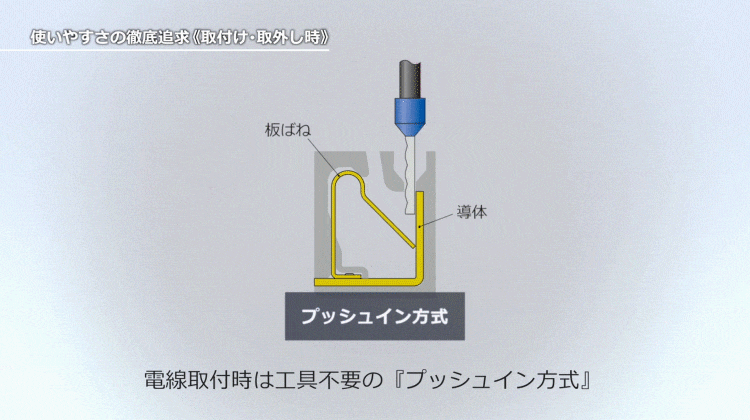

工具不要の「プッシュイン」方式を機種統一で採用しています。適度なクリック感を残しつつ、1アクションで挿入完了します。

工具不要の「プッシュイン」方式

工具不要の「プッシュイン」方式を機種統一で採用しています。
適度なクリック感を残しつつ、1アクションで挿入完了します。

F-QuiQは、主要メーカラインアップの数多くの圧着工具・取り外し工具に適用しております。

F-QuiQなら、圧着・取り外し時の工具も選びません!

工具不要の「プッシュイン」方式を機種統一で採用しています。
適度なクリック感を残しつつ、1アクションで挿入完了します。

メーカ別工具一覧表

右にスクロールしてください

  圧着工具 取り外し工具
Φ2.5 Φ3.5
フエニックス・コンタクト CRIMPFOX 6
CRIMPFOX CENTRUS 6S
CRIMPFOX CENTRUS 10S
CRIMPFOX 6T
CRIMPFOX 6T-F
SZF 0-0.4×2.5
SZS 0.4×2.5
SZF 1-0.6×3.5
ワイドミュラー PZ4
PZ6/5
PZ6 Roto
SDIS 0.4×2.5×75
SDS 0.4×2.5×75
SDS 0.6×3.5×100
オサダ UA-520N - -
ワゴ Variocrimp 4 210-719 210-720
ニチフ NH79A
NH89
- -
冨士端子工業 CED 0160S - -
東洋技研 TA-540
CEB 0160S
VT-5-0 VT-5-1
大同端子製造 HT-236E - -
wera(ヴェラ) - ESD 0.4×2.5×75 -
Wiha(ビーハ) - 0.4×2.5×75 0.6×3.5×100
FACOM(ファコム) - AEF.2.5×75 AEF.3.5×75
IDEC - BC1S-SD0 BC1S-SD1
VESSEL(ベッセル) - 9900(-2.5×75) -

2020年12月現在の情報です。

使用できる工具が幅広いと、結果的に世代や熟練度による対応力の差もカバーできます
製品についてのお問い合わせ

Question02

【安全性について】感電リスクに不安があります。。

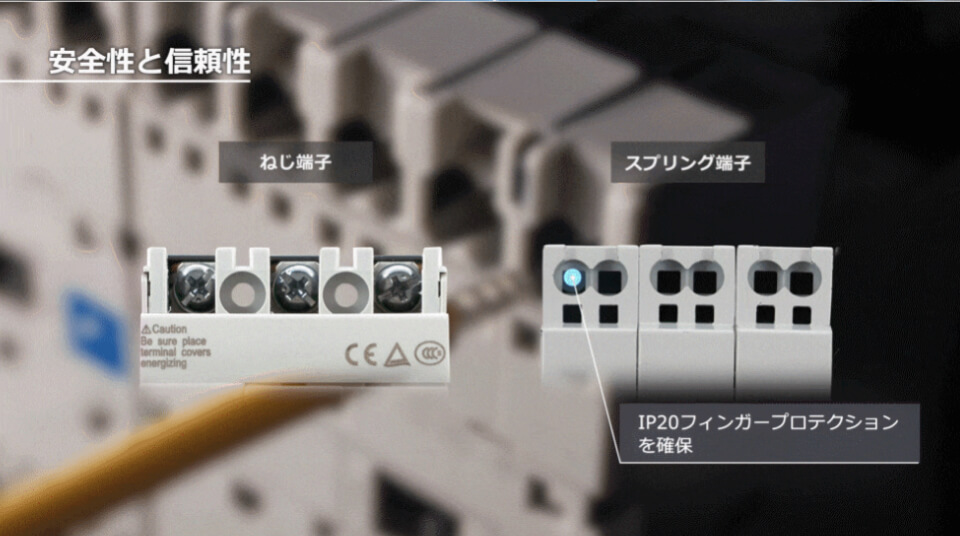

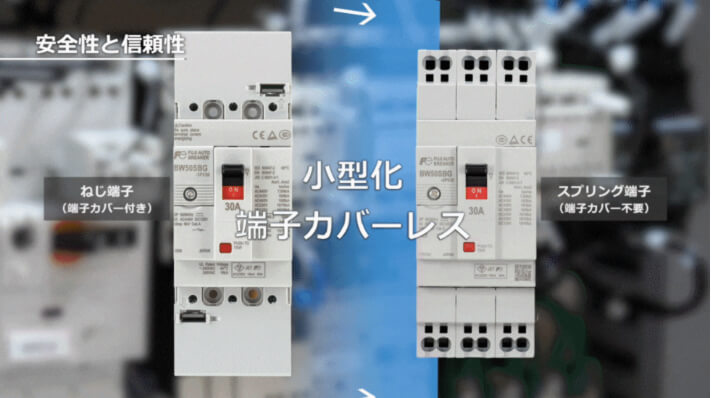

全方向IP20フィンガープロテクションを確保。また端子カバー紛失の心配もありません。

端子カバーが不要でも、
安全性はしっかり保っています。

  • 端子カバーが不要でも、安全性はしっかり保っています。

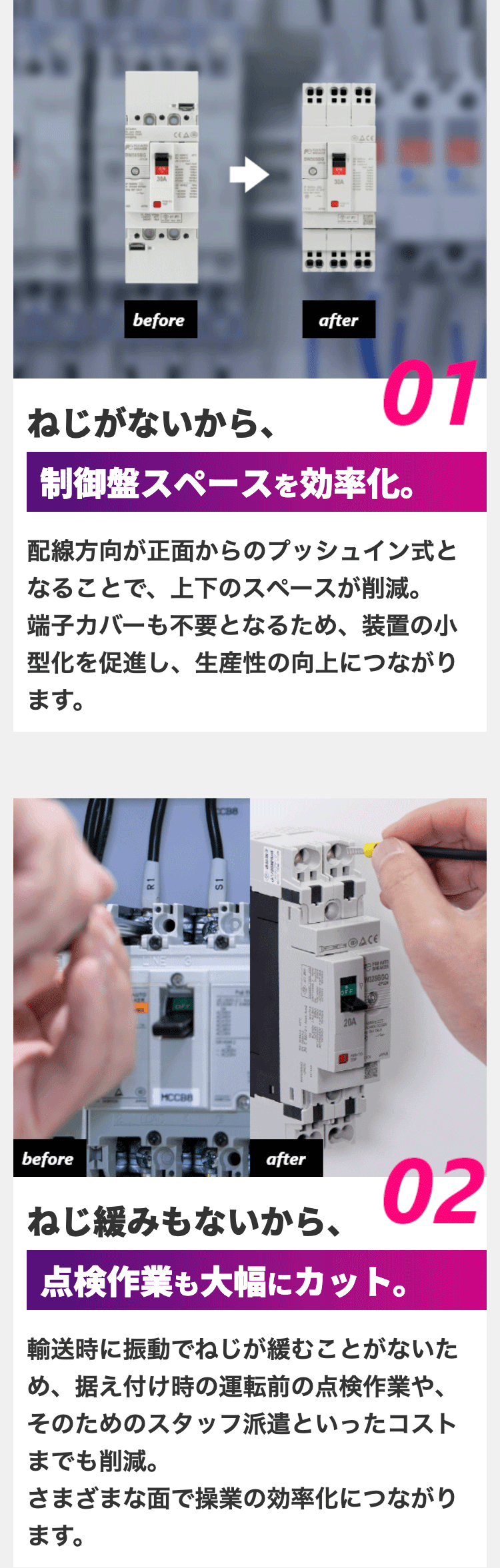

  • 端子カバー不要で省スペースにも寄与します。

端子カバー不要で省スペースにも寄与します。

製品についてのお問い合わせ

Question04

【コスト面について】スプリング端子は高いって効くけど?

トータルで考えるとコストダウンになるんです!

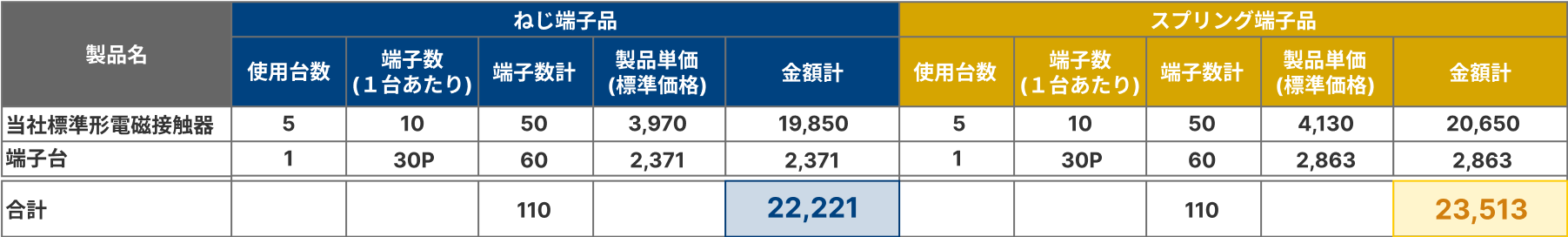

製品価格比較(A)
製品価格比較(A)

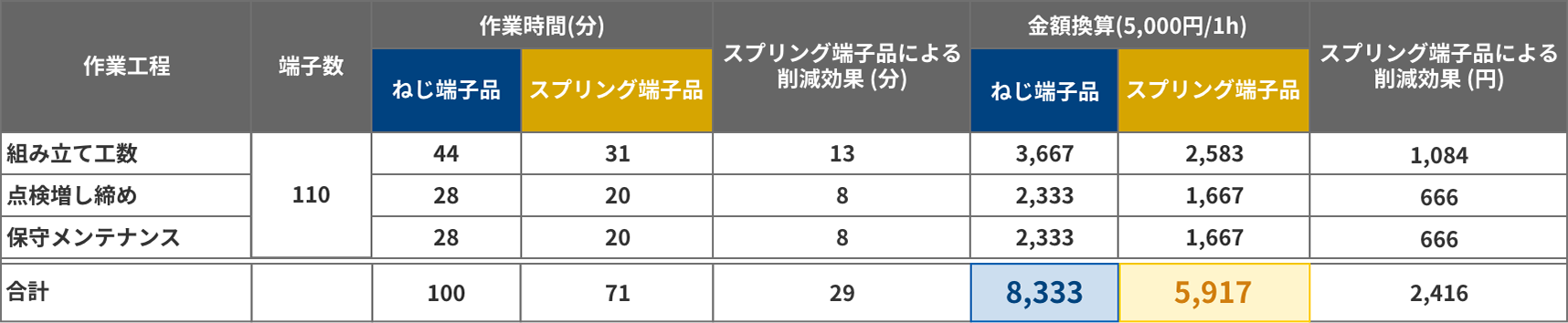

製品価格比較(B)
製品価格比較(B)

(補足:ねじ端子品作業時間100分→スプリング端子品作業時間約70分)

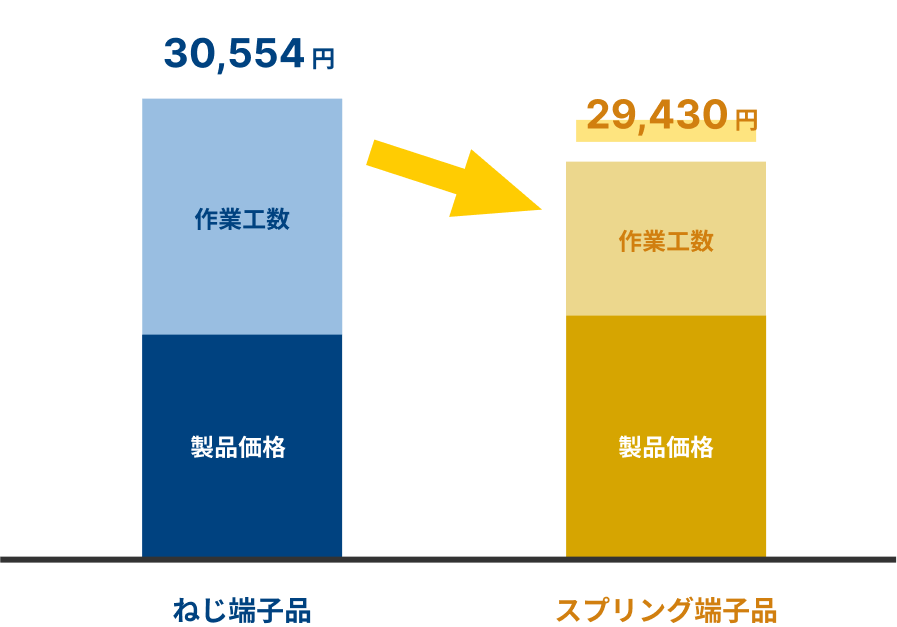

シミュレーション結果(A + B)

製品価格(A)+作業工数(B)の合計値を下記グラフで比較しています。

シミュレーション結果(A + B)

※上記はあくまでも弊社が独自に算出した計算結果であり、実際の回路構成によって削減効果は異なります。

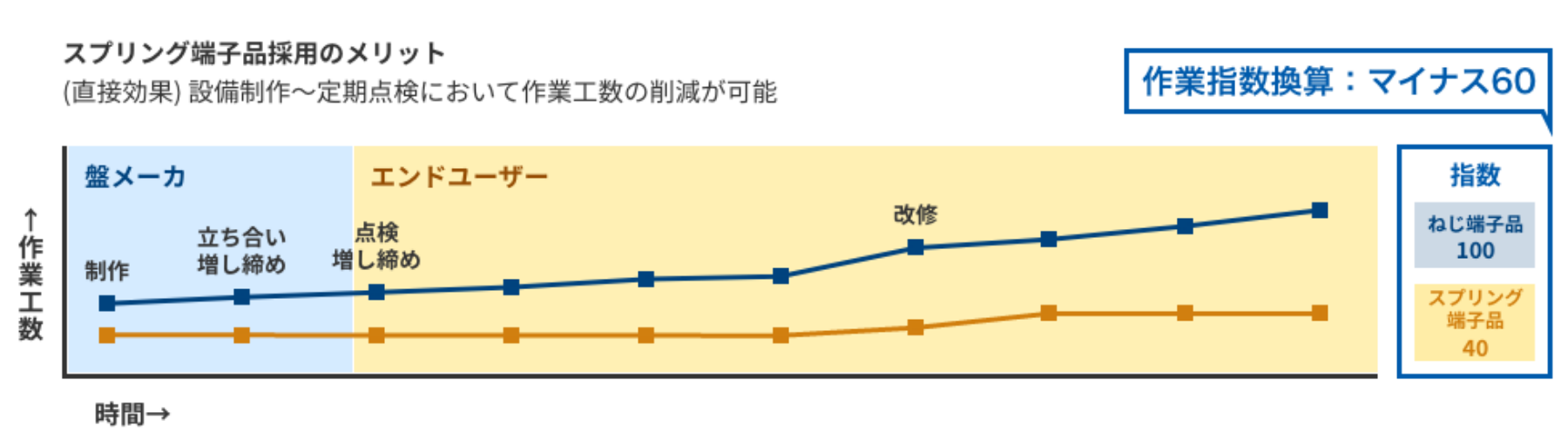

設備自体のライフサイクルコストの削減も可能なんです!

機械メーカの製造時から、定期点検、改修検討の時期に至るまで、どんなフェーズにおいても作業工数が削減されるので、ライフサイクルコストは大幅に下がることになります。

製品についてのお問い合わせ

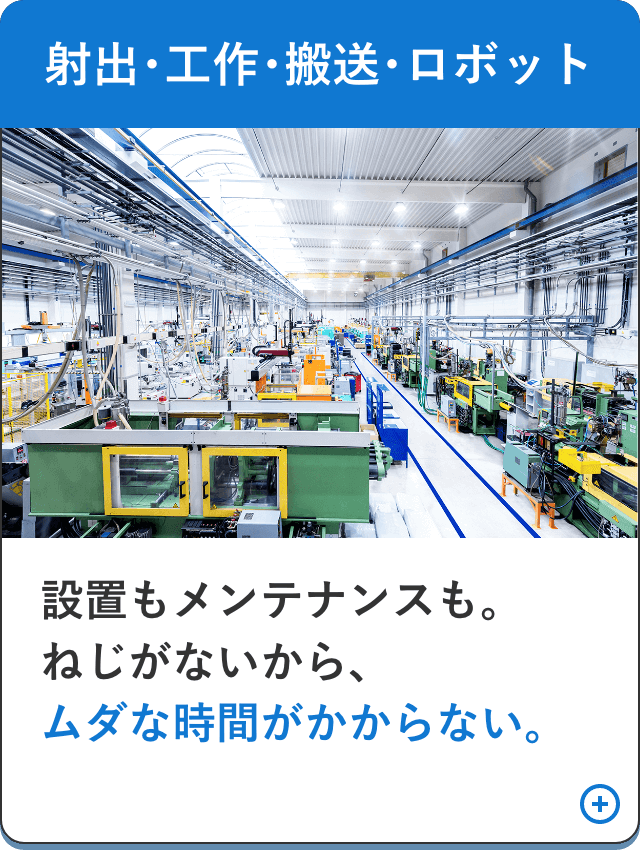

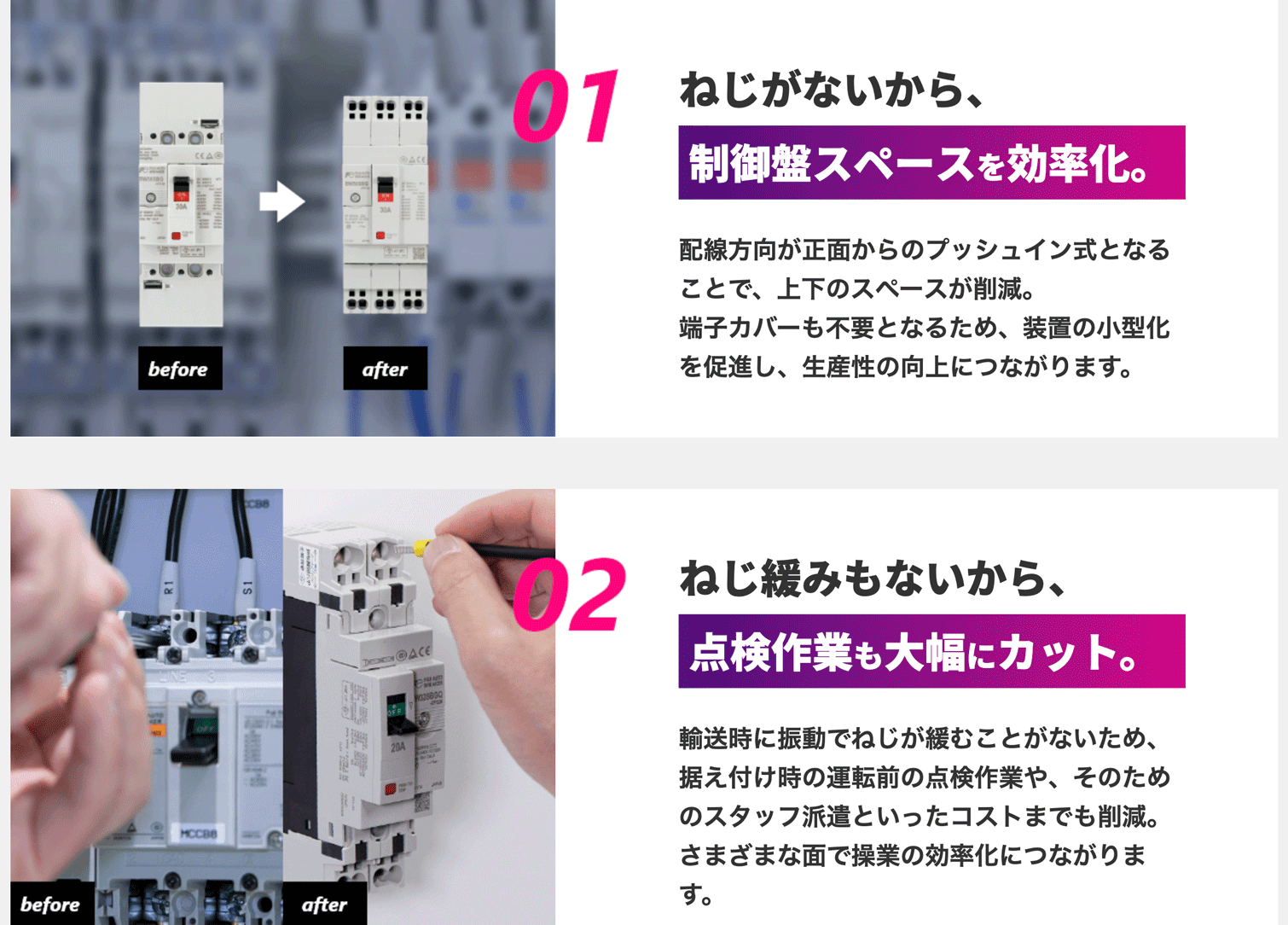

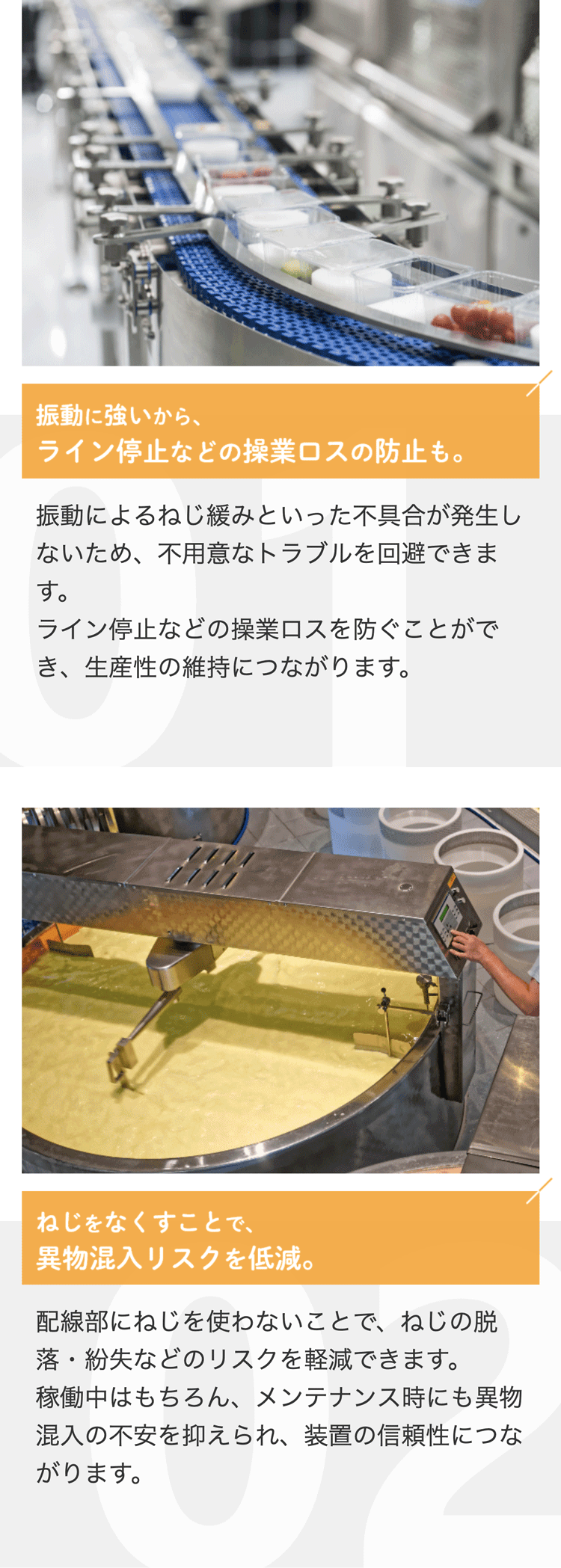

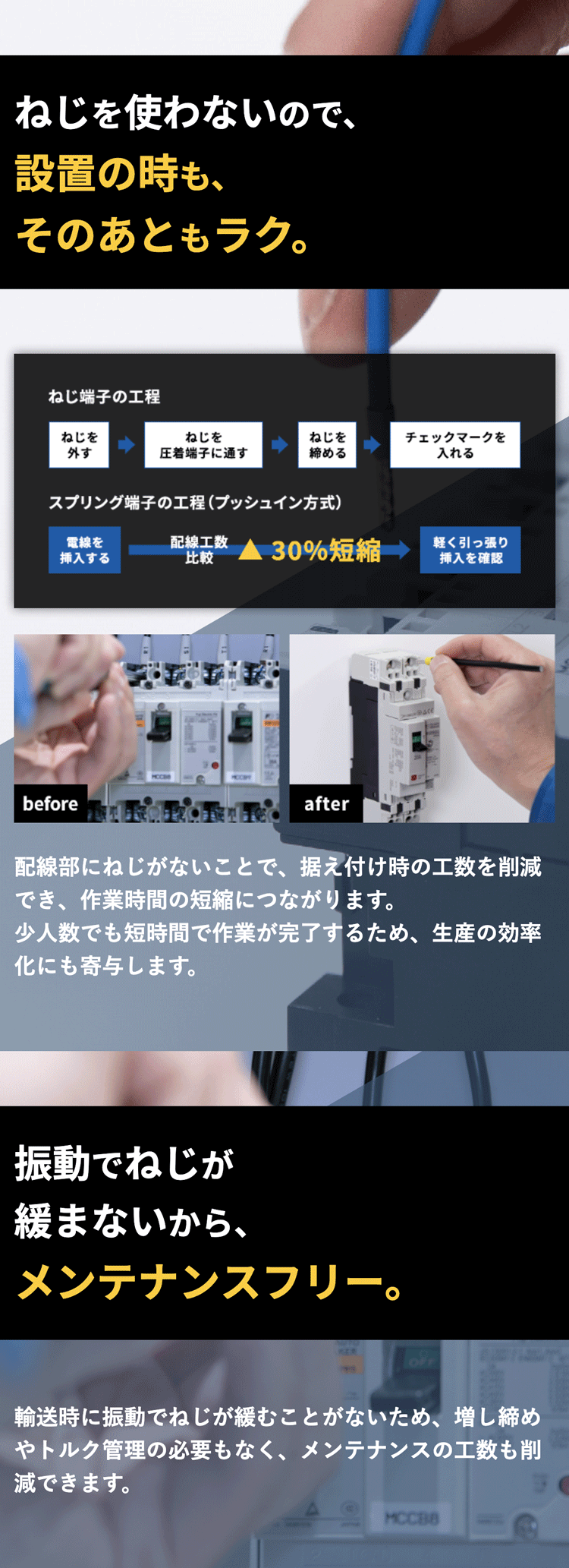

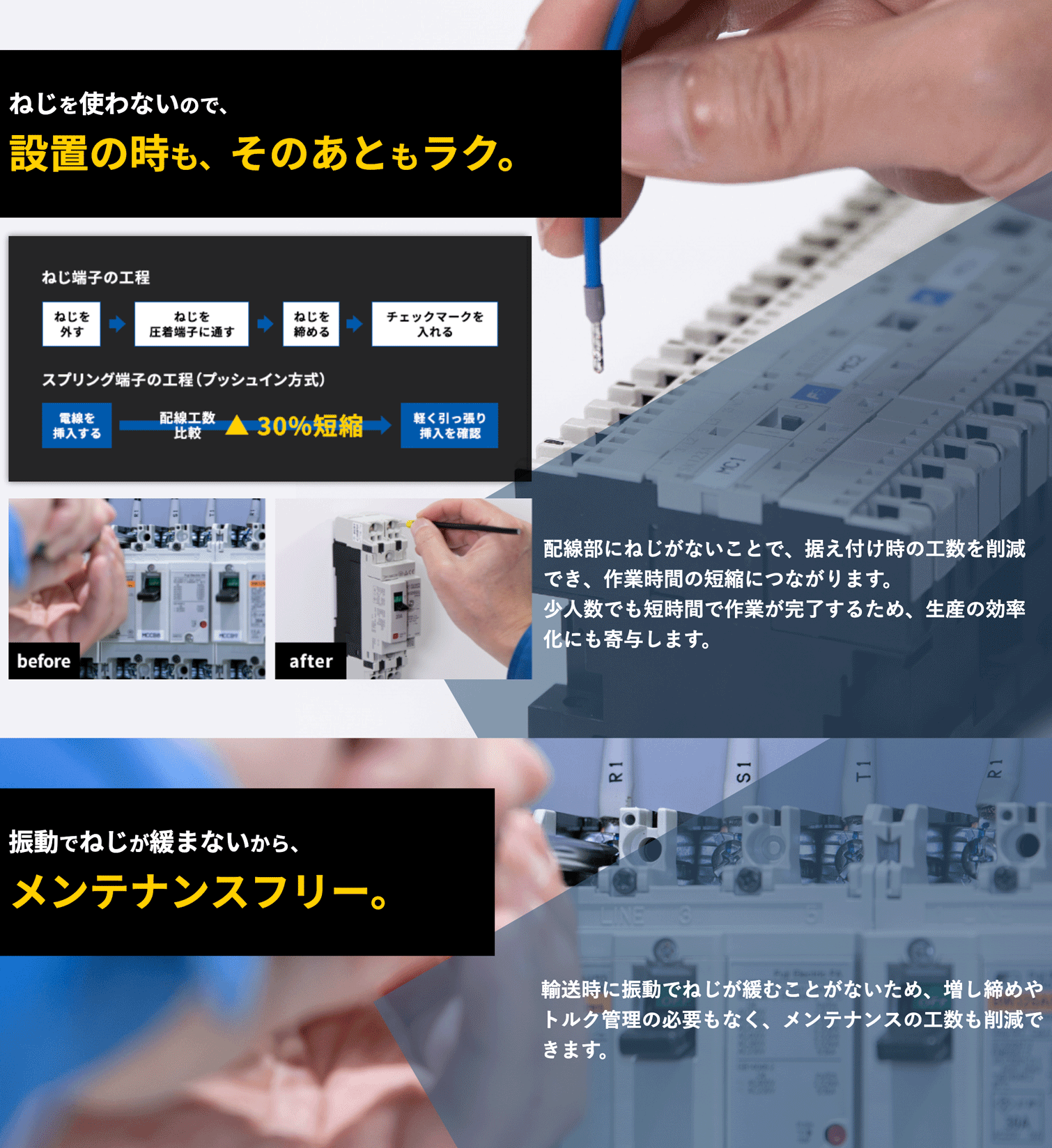

【事例紹介】たとえばこんな業界には、こんなメリットがあります。

NEW

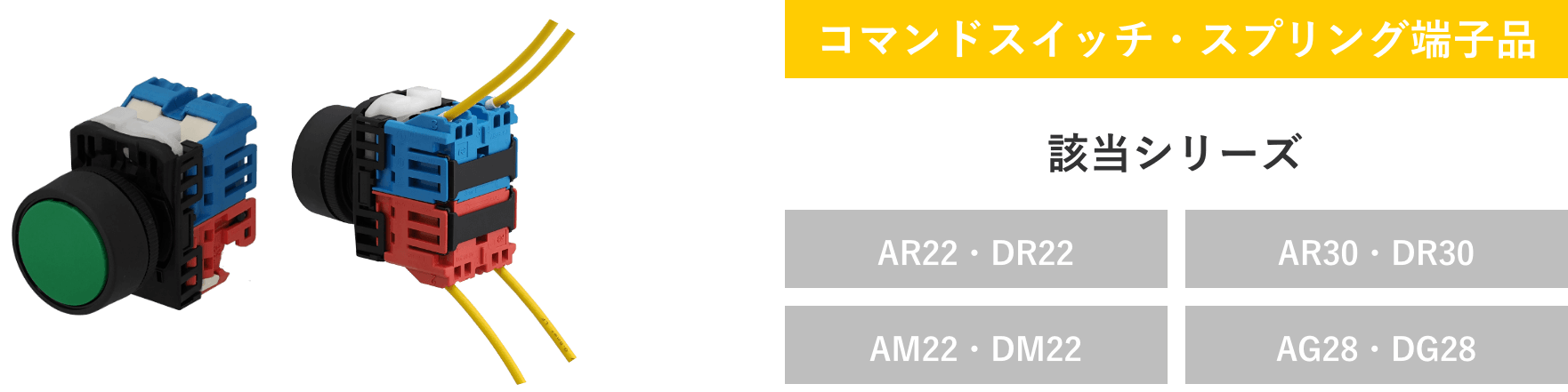

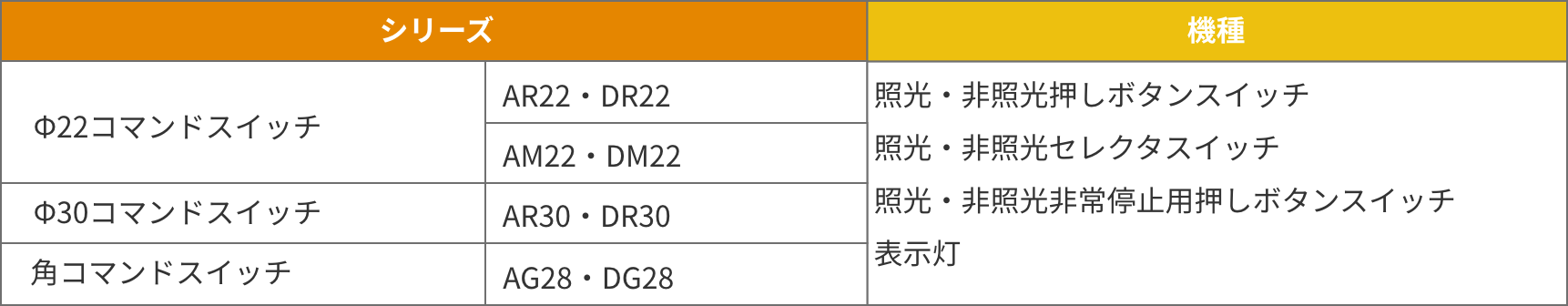

Φ22/Φ30コマンドスイッチのシリーズが新登場!

コマンドスイッチ・スプリング端子品

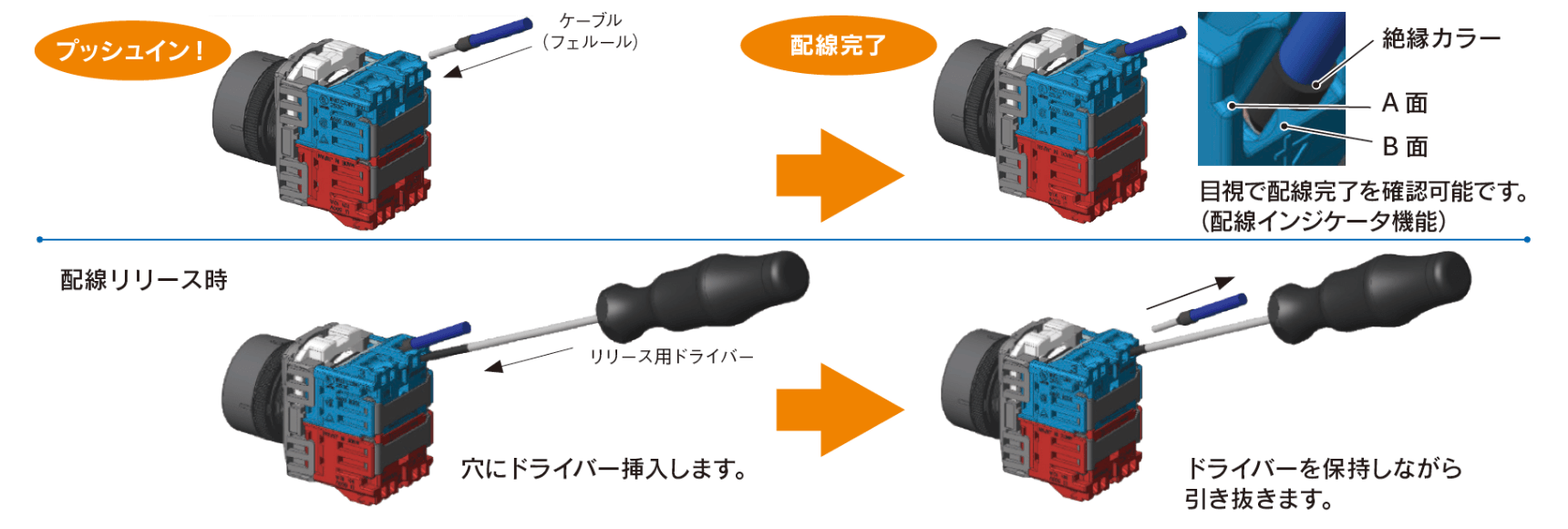

配線・リリース方法

対象機種一覧表

スプリング端子の各ユニット

製品についてのお問い合わせ

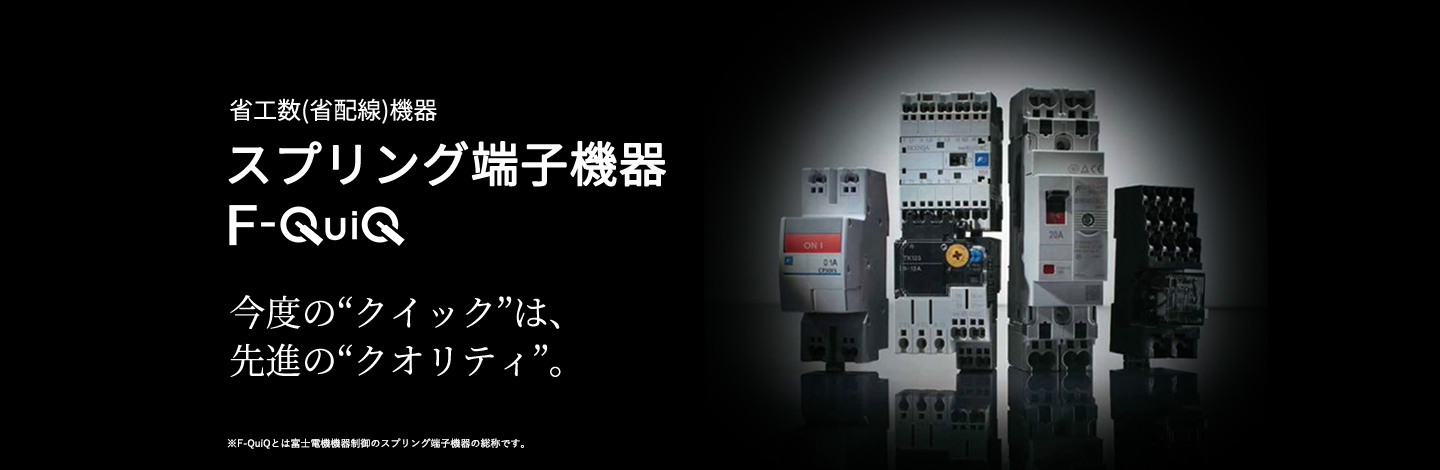

スプリング端子機器 F-QuiQとは?

国内で初めて主回路機器へスプリング端子を適用

富士電機機器制御のスプリング端子機器の総称です。経験や作業スキルに関わらず、誰でも均質の配線ができる製品を指します。

国内メーカで初めて主回路機器へスプリング端子を適用

主力製品である電磁接触器・電磁開閉器や配線用遮断器などの主回路機器6機種、約3,500形式をスプリング端子化しました。より大きな電流が流れる主回路機器への同端子の採用は、国内メーカで初となります。シミュレーション技術を駆使し、板ばねの形状や板ばねが電線を押し付ける角度を最適化することで、挿入された電線を確実に保持し続けることが可能な構造とし、主回路に求められる性能の確保を実現しました。

使いやすさを考えたデザイン

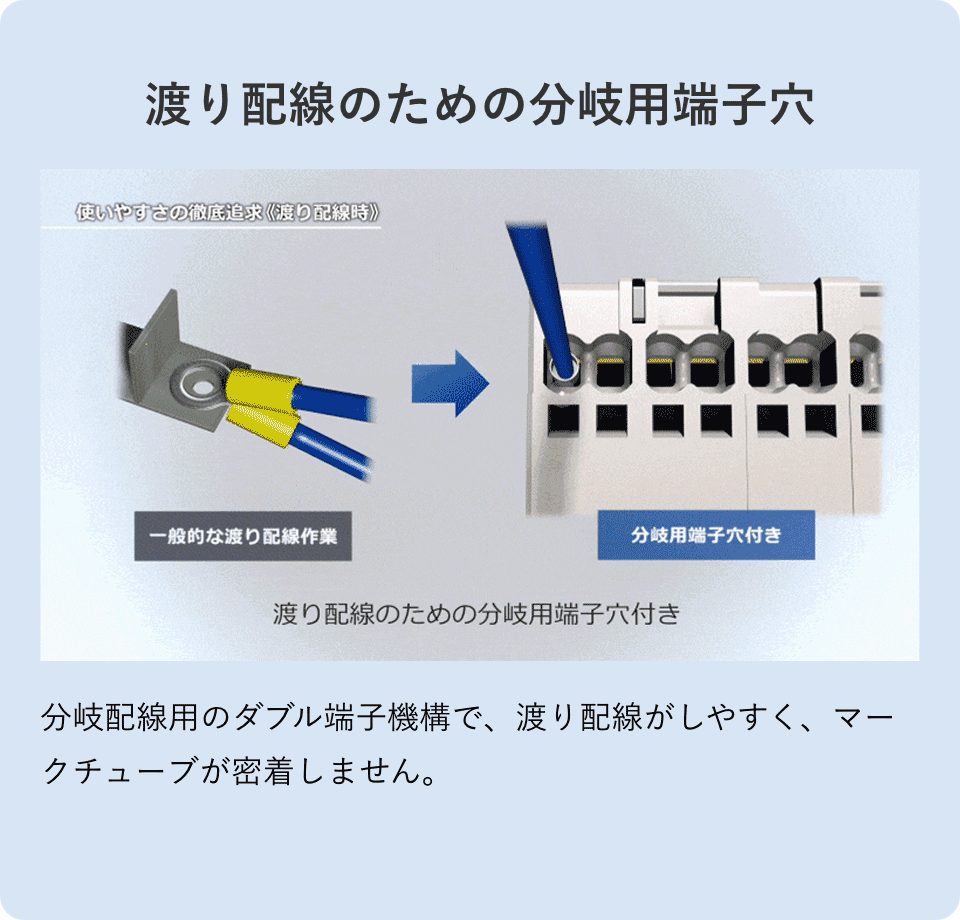

  • 渡り配線のための分岐用端子穴

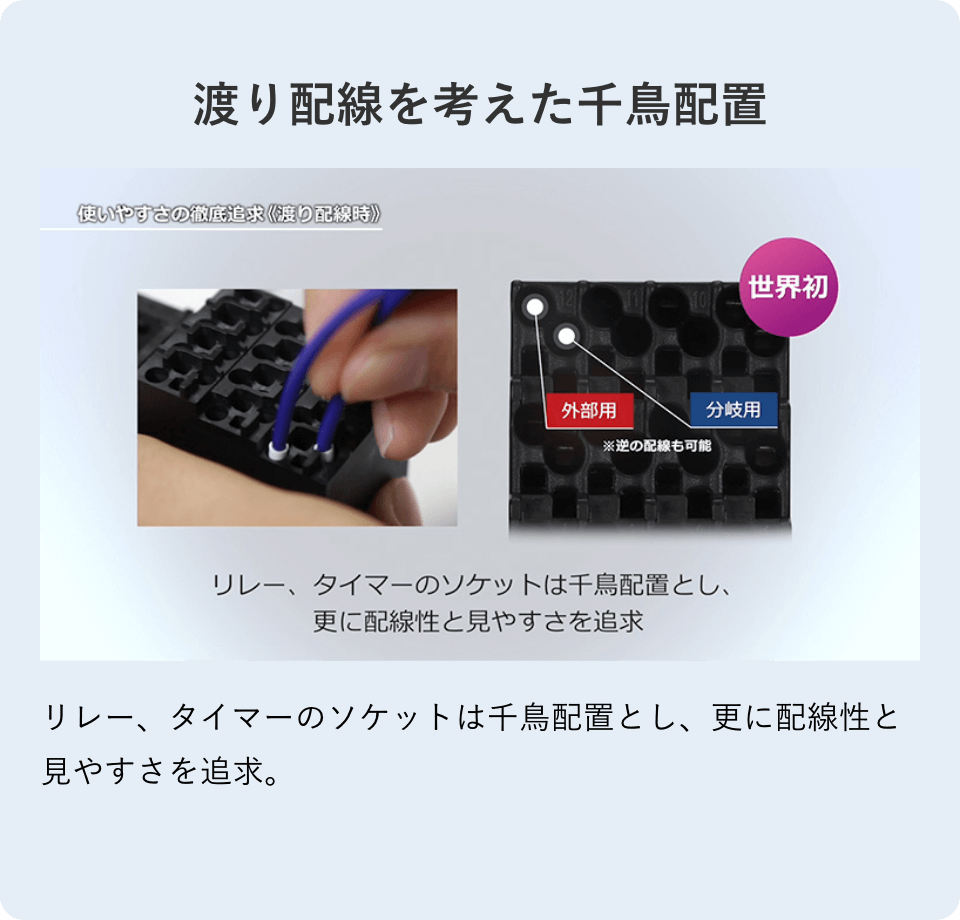

  • 渡り配線を考えた千鳥配置

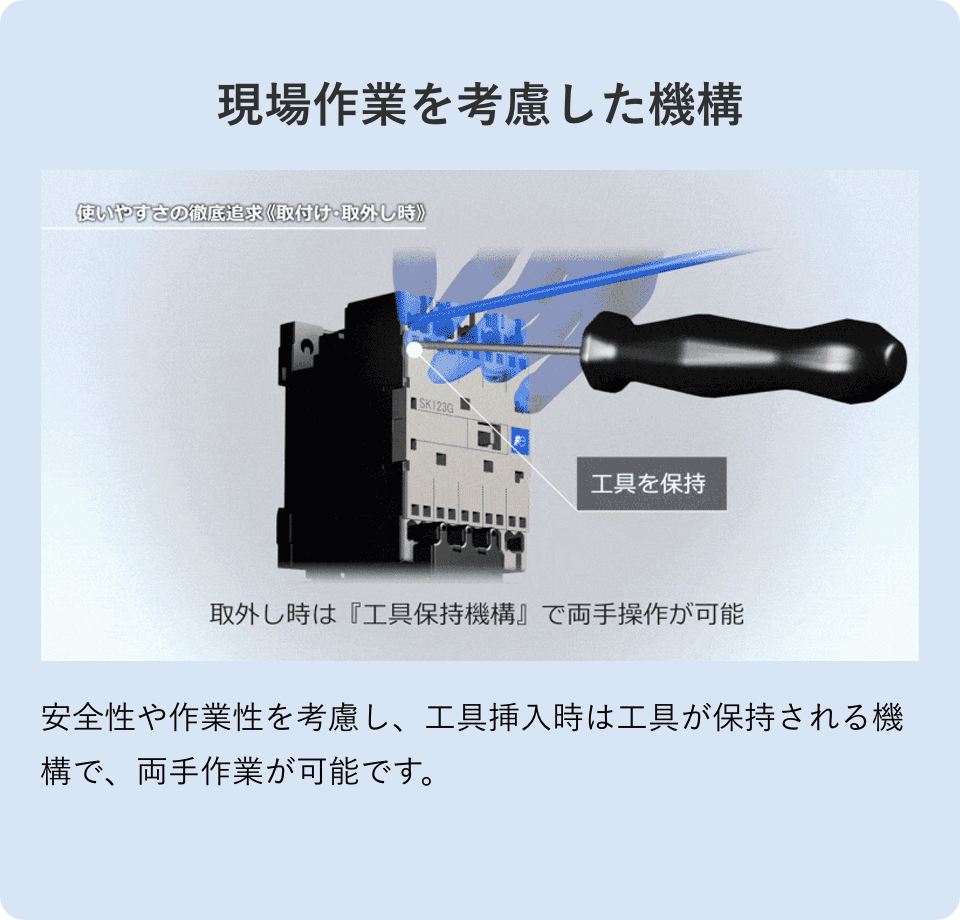

  • 現場作業を考慮した機構

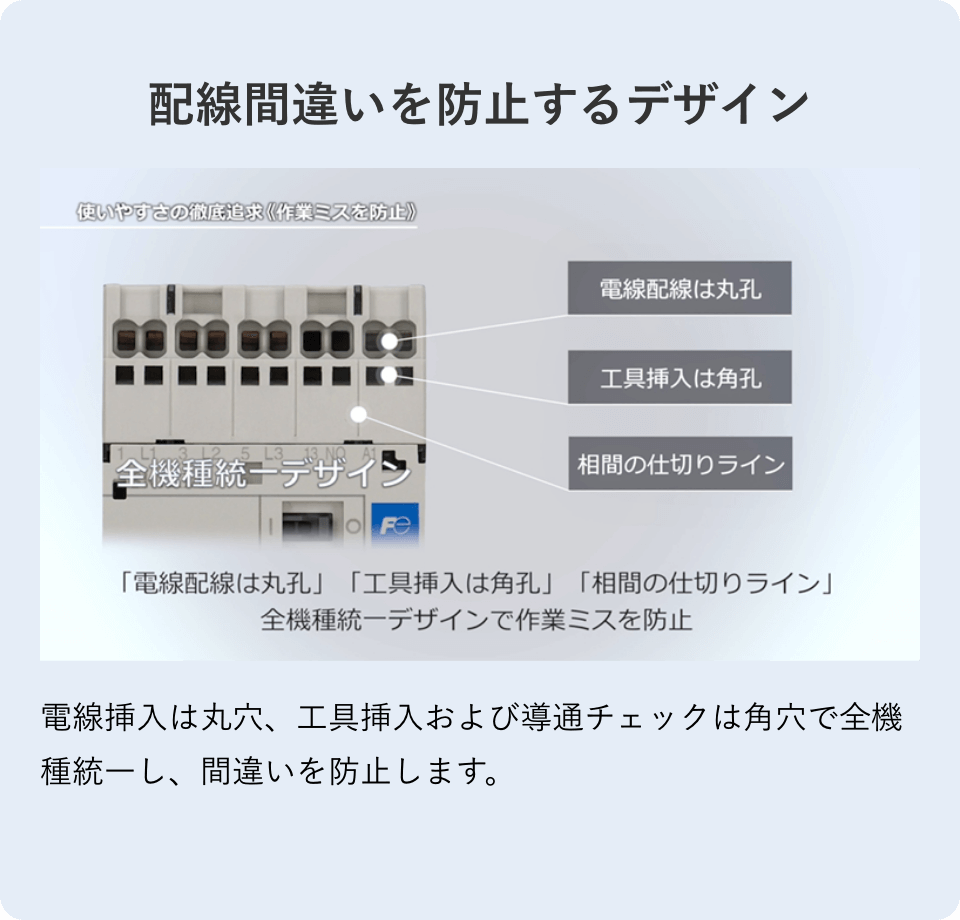

  • 配線間違いを防止するデザイン

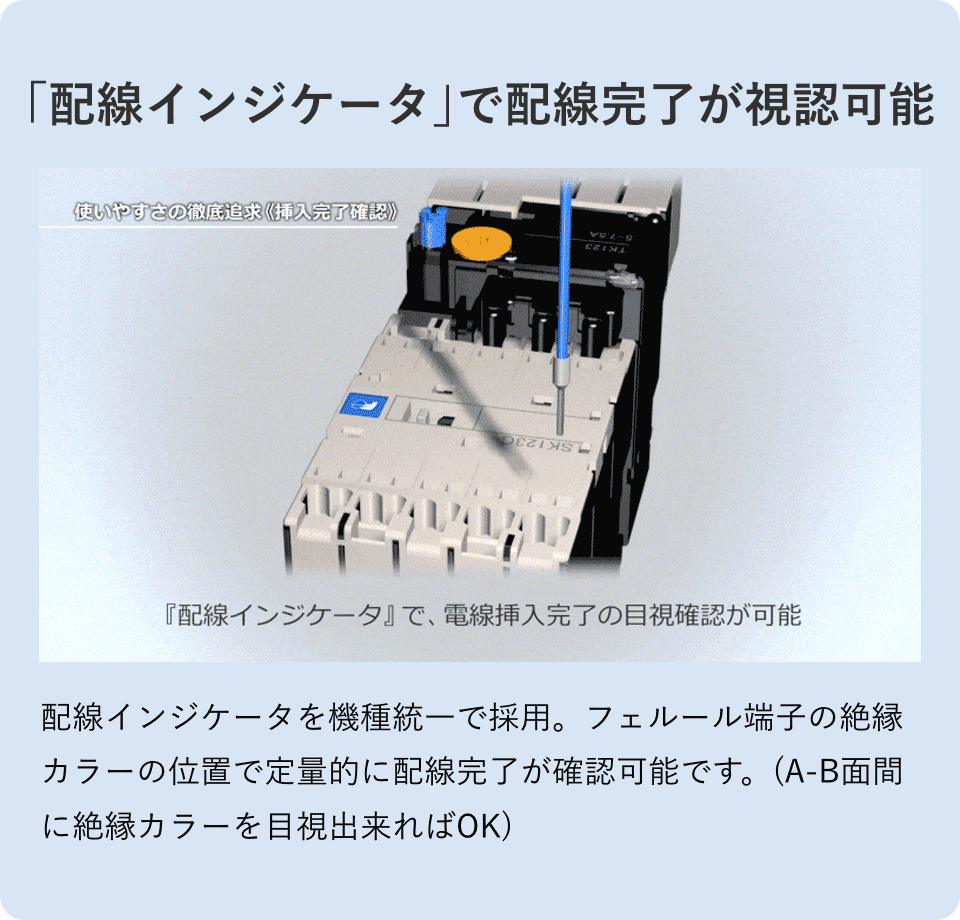

  • 「配線インジケータ」で配線完了が視認可能

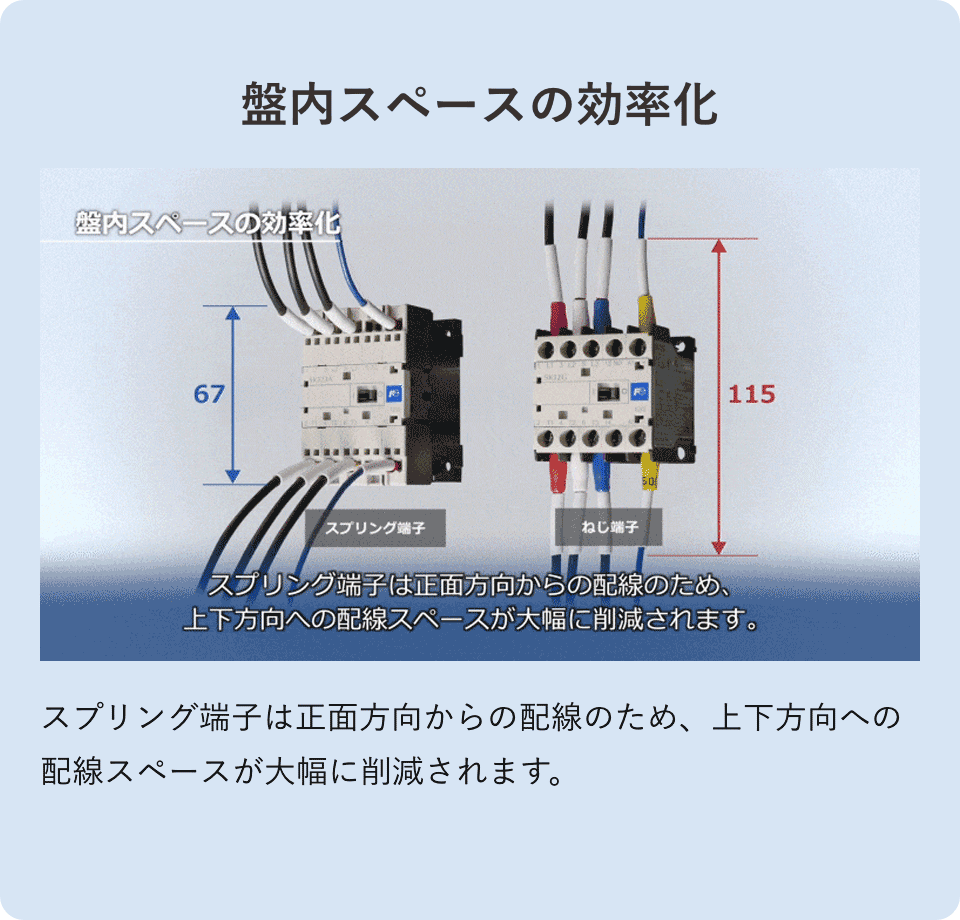

  • 盤内スペースの効率化
製品についてのお問い合わせ

よくある質問

スプリング端子品とはなんですか?
配線工程からねじを無くし、フェルール端子電線を挿入するだけで誰でもスピーディーに均一な配線が可能となる端子構造です。
プッシュイン方式とはなんですか?
工具を使用し端子部を開口しなくても電線を挿入できる端子形状です。
ねじ品と何が違いますか?
①配線作業の時間が短縮されます。特に丸型圧着端子を使用している場合は30%以上の時間短縮が図れます。(弊社検証)
②振動・長期使用による緩みがありません。既存製品の接続構造がスプリング方式になり、製品自体の仕様・性能、規格などは従来のねじ端子品と同じスペックになります。
どうやって配線しますか?
工具不要のプッシュイン方式のスプリング端子を採用しており、配線時には電線を挿入するだけで完了します。
使用する治具・工具に指定はありますか?
端子メーカなどから販売されている工具をご使用ください。
使用する端子に指定(制約)はありますか?
スリーブ(フェルール)をご使用ください。
色つき(動力回路は赤、白、青など)のスリーブ(フェルール)は販売されていますか?
DIN規格により電線の太さに応じて色が指定されているため任意の指定は出来ません。詳細は端子メーカにお問い合わせください。
導通チェックはどこでしますか?
工具挿入口(角穴)にチェッカーを軽く差し込んで頂くと導通の確認を頂けます。
マジックチェックはどこでしますか?
ねじ端子ではないため、増し締めチェックは不要です。確実に配線されていることが目視できる様、全機種共通で配線インジケータ機能を設けています。(絶縁カラーキャップ付スリーブ(フェルール)の場合)
どうやって電線を取り外しますか?
工具挿入口(角穴)に工具を差し込んで電線を抜いてください。
スプリング端子の引張強度は?ねじ品と同等ですか?
引っ張り強度はねじ品と同等です。
スプリング端子も経年劣化しますか?
使用条件・環境にもよりますが、製品としては、ねじ端子品と同等な使用期間(配線用遮断器・漏電遮断器15年、サーキットプロテクタ、マニュアルモータスタータ、電磁開閉器、制御リレー・タイマ10年)の製品設計をしておりますのでねじ端子品と同じようにご利用いただけます。

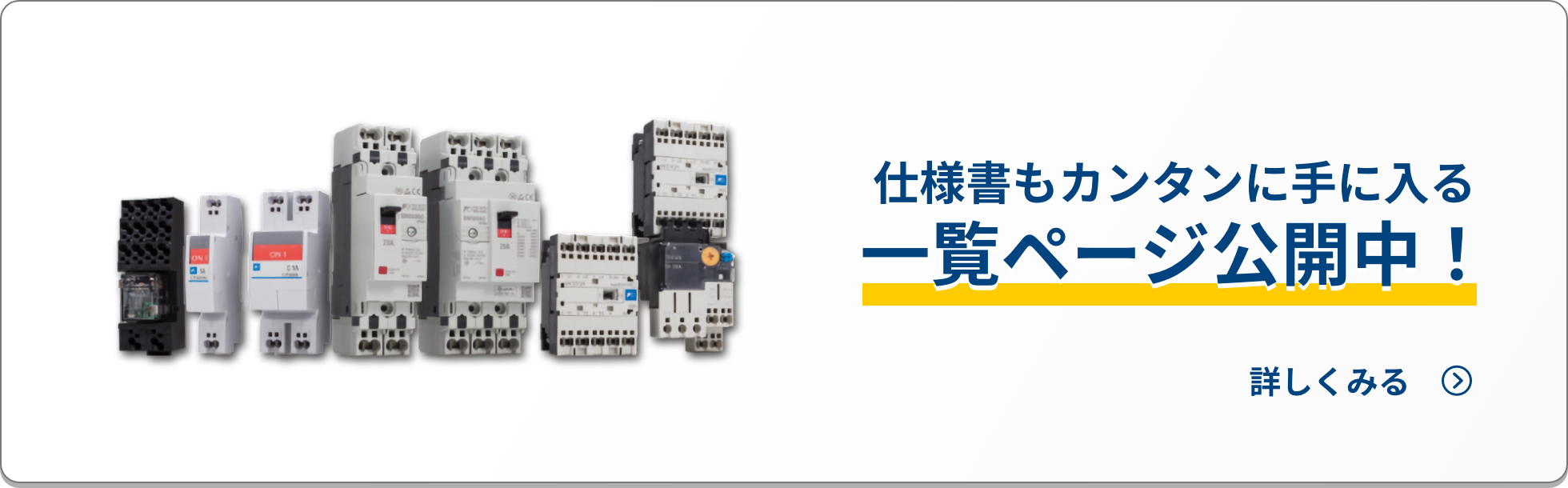

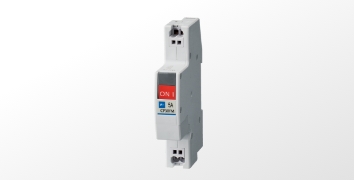

製品ラインアップ

右にスクロールしてください

製品一覧

配線用遮断器 漏電遮断器 サーキットプロテクタ マニュアルモータスタータ 電磁接触器・電磁開閉器 リレー・タイマ用ソケット
配線用遮断器 サーキットプロテクタ マニュアルモータスタータ 電磁接触器・電磁開閉器 リレー・タイマ用ソケット
基本形式 BW32SBGQ
BW50EBGQ
BW50SBGQ
BW50RBGUQ
EW32SBGQ
EW50EBGQ
EW50SBGQ
EW50RBGUQ
CP30FS-□P□□Q
CP30FM-□P□□Q
CP30FI-□P□□Q
単独設置仕様:
BM3RSQH、BM3RHQH
コンビネーションスタータ構成仕様:
BM3RSQ1,BM3RSQ2,
BM3RHQ1,BM3RHQ2
電磁接触器:
SK12Q□
電磁開閉器:
SK12Q□W

リレー用:TP58Q,TP514Q
タイマ用:

TP88Q、TP814Q

極数 2, 3 1, 2, 3 3 2 , 4
定格電流値〔A〕 3~30 5~30 0.1~20
※JIS規格は15Aまで
0.16~20 12 TP58Q:7
TP514Q:5
TP88Q,TP814Q:3
付属品ラインアップ 付属端子台:
補助スイッチ・警報スイッチ・
電圧引外し装置、不足電圧引外し装置
制御回路端子:
補助・警報接点
内装付属品:
補助接点ユニット・警報接点ユニット
追加補助接点ユニット:
2極・4極
接続方式 プッシュイン方式
配線インジケータ あり
フィンガープロテクション IP20
外形
(W×H×D
[mm])

本体(3極品):54×140×68

本体(3極品)付属端子台:66.5×140×75
付属端子台単品:12.5×100×75

本体(1極品):17.5×99×66

本体(2極品):35×99×66

本体(3極品):52.5×99×66

単独設置仕様
(BM3RSQH,BM3RHQH)
:45×130×66
コンビネーションスタータ構成仕様
(BM3RSQ1,BM3RHQ1):45×130×99
(BM3RSQ2):45×112.5×66
(BM3RHQ2):45×112.5×79
電磁接触器
SK12Q□:45×67.5×49
電磁開閉器
SK12Q□W:45×137×63.5
本体:31×90×48
リレー取付け時※:31×90×68
タイマ取付け時※:31×90×85
電線径 主回路 絶縁カラー付フェルール端子
2.0~6.0mm2
14~10AWG
絶縁カラー付フェルール端子
0.75~2.5mm2
18~14AWG
絶縁カラー付フェルール端子
0.75~4.0mm2
18~12AWG
絶縁カラー付フェルール端子
0.75~2.0mm2
18~16AWG
付属端子台 絶縁カラー付フェルール端子
0.5~2.0mm2
20~16AWG
絶縁カラー付フェルール端子
0.5~2.0mm2
20~16AWG
絶縁カラー付フェルール端子
0.5~2.0mm2
20~16AWG
絶縁カラー付フェルール端子
0.75~2.0mm2
18~16AWG
絶縁カラー付フェルール端子
0.5~2.0mm2
20~16AWG
適合規格 JIS,IEC(CE),UL,TÜV,GB(CCC) IEC(CE),UL,TÜV

※取付け時は耐振金具を含みます。
注1)本製品は配線用遮断器、漏電遮断器を除きDINレールのみ取り付け可能です。
