小中容量直流配電形インバータ FRENIC4000シリーズ

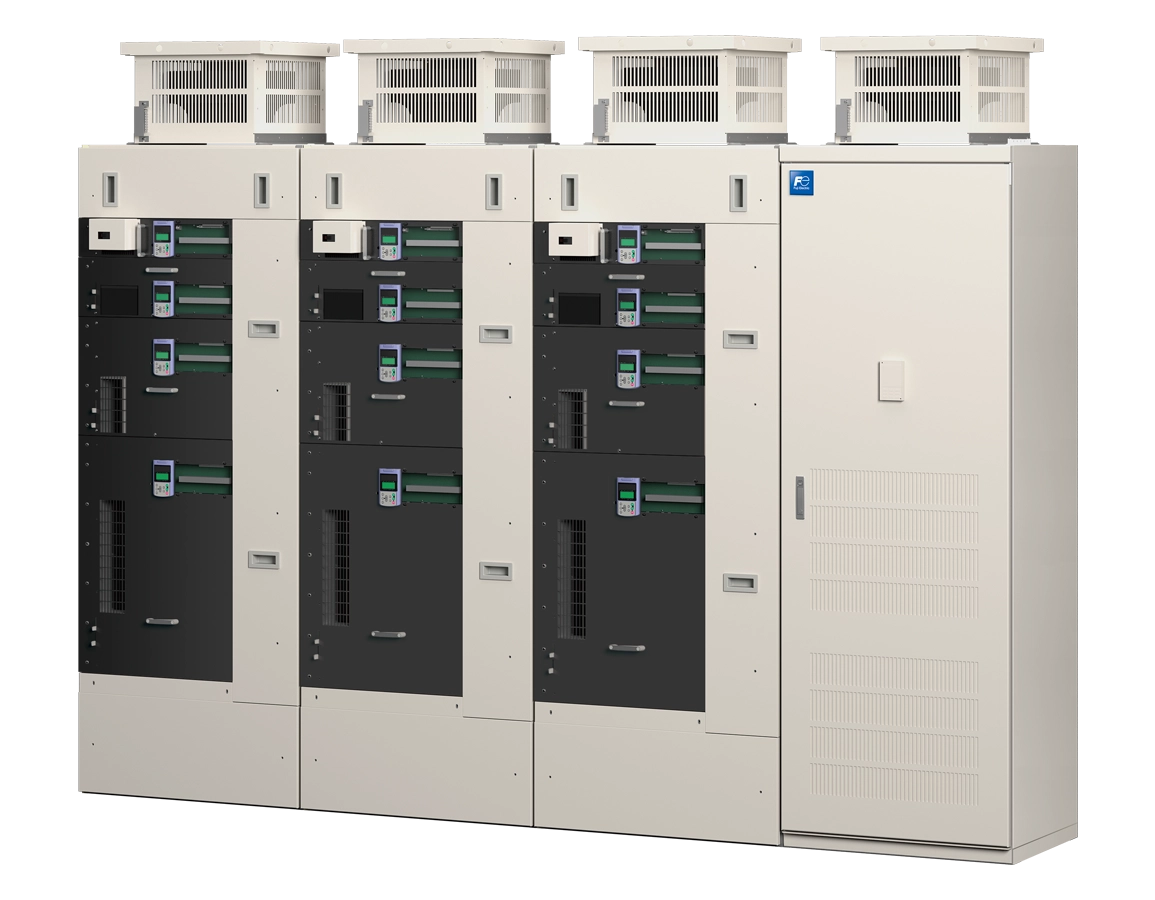

FRENIC4000の外観

小中容量電動機を多数使用する設備に最適なインバータ
用途:製鉄、非鉄金属、製紙、一般産業 等

  • ベクトル制御インバータ
    FRENIC4000VM6

  • V/f 制御インバータ
    FRENIC4000FM6

特長

豊富な容量系列

10kVAから900kVAまで豊富な系列を用意していますので、負荷に合った容量が容易に選定できます。
またインバータの多重化により、最大5,400kVA(900kVA×6多重)まで対応可能です。

IEC規格/新JIS規格(注)対応により安全性を強化。

IEC規格準拠により、海外プラントへの幅広い導入が可能になりました。また、産業標準化法の施行を受けて、2019年7月に改正されたJIS規格にも準拠。プラント保護機能が強化されました。

IEC規格(近日対応):IEC 60204-1:2016、IEC61800-3:2017、IEC 61800-5-1:2007+A1/2016

新JIS規格:JIS B 9960-1:2019、JIS C 61800-5-1:2016、JIS C 4421:2008

超高速E-SXバスのネットワークループ、さらに各種伝送接続に対応(オプション)

富士電機オリジナルの超高速通信E-SXバスに適応。専用コントローラXCS-3000 Type Eと組み合わせることでネット―ワークループの構築が可能となり、信頼性が向上しました。また、FRENIC4000VMシリーズ旧機種との伝送モードにも対応しています。

トレース機能を拡充。ユーザビリティー向上

低速トレース機能により、故障前後の採取レンジが拡大しました。さらにチャートのExcel出力や、ローダ上での1msリアルタイムチャート表示など多彩な機能も追加。チャート用アナログ出力やパソコンローダ、高速データ収集システムといったサポートツールも充実しています。

VM5Rとの寸法、I/F互換を実現

FRENIC4000VM5R互換タイプをオプション選択することで、改造することなく旧VM5R盤への収納更新が可能です。

VM6/FM6専用ローダ(FLOAD V8)が必要です。

旧規格同等品となります。

VM5Rの優れたメンテナンス性を継承

インバータ装置は全て、盤前面からメンテナンスが可能です。また、インバータユニット、コンバータユニットで個別の冷却ファンを取り去り、盤冷却ファン(盤天井部)のみに変更。保守作業を削減できます。

プラントの高効率運転を実現

直流共通母線を介して、力行エネルギーと回生エネルギーを授受することができる直流配電方式を採用。プラントのさらなる高効率運転を実現します。

省スペースな、多段積みユニット構造を採用

300kVA以下のインバータに、多段積みユニット構造を採用。1面あたり最大12台のインバータが収納でき、大幅な省スペース化を実現します。また、大きさが異なるユニット、ベクトル制御(VM6)/V/f制御(FM6)の混在(注)も可能です。

ベクトル制御(VM6)/ V/f制御(FM6)のユニットは同じ大きさです。

液晶ディスプレイ付きタッチパネル搭載

ユニット前面のタッチパネルでは、設定・運転・監視・保守の操作が行えます。

豊富なプラント制御機能

これまでのプラント納入経験を活かし、プラント制御に有用な各種制御機能を搭載しています。
