プラント用ドライブ
3kV出力3レベルインバータ FRENIC4800VM6

交流電動機制御装置

3kV出力3レベルインバータ FRENIC4800VM6

FRENIC4800の外観

大容量・高精度・高性能を追求した
3kV出力3レベルPWMインバータです。

特長

大容量IGBTインバータ

圧延主機などに用いられる駆動と回生が可能なIGBTインバータです。単機容量6.6MVA(3.3kV)を実現しました。最大4多重構成で26.4MVA(3.3kV)まで可能です。

水冷方式の採用

水冷によりIGBT素子を効率的に冷却することで、大容量化と装置の小型化を実現しました。電気室の空調能力の軽減が可能です。

3レベルPWMインバータ

3レベルPWM制御によりインバータは出力高調波、トルク脈動の低減ができるため、電動機・機械側へ与える影響を低減することができます。

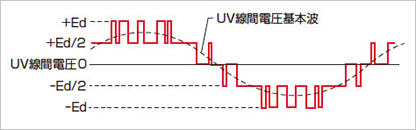

3レベルインバータの出力電圧

インバータの外形図

大容量・汎用IGBTの採用

大容量・汎用IGBTモジュールを採用し、インバータ回路をシンプル化すると共に、高速制御応答と低損失化を実現しました。

電源側高調波電流低減・電源力率≒1

PWMコンバータは電源高調波を低減し、力率≒1のため電源容量を小さくできます。

大型(LCD)ディスプレイタッチパネル

8.4型のプログラマブル表示器を採用していて、視認性と操作性に優れています。プログラマブル表示器からは設定・運転・監視・保守の各種操作が可能です。

豊富なプラント制御機能

これまでのプラント納入経験を生かし、プラント制御に有用な各種制御機能を搭載しています。

各種伝送接続に対応(オプション)

PLCなどの上位制御装置とは高速かつ省配線で接続できます。富士オリジナルのTリンク、SXバスの他に、代表的なオープンバスの一つであるPROFIBUS-DPに対応しています。

充実したサポートツール(オプション)

チャート用アナログ出力、パソコンローダ、高速データ収集システムなど、サポートツールも充実しています。

仕様

*

オプション

注1

高速トレース:制御データを1msサンプリングで225点、過去2回分保存/表示。

低速トレース:制御データを200msサンプリングで225点、過去2回分保存/表示。
