交流電動機制御装置
高性能ベクトル制御形インバータ
大鉄鋼分野に不可欠なプラント制御機能を搭載したベクトル制御形インバータです。
特長
標準盤の開発により、省スペース化を実現
RENIC-VGM専用の標準盤を導入することで、インバータおよび周辺機器の収納効率が大幅にアップ。さらにユニット多段積みにより、盤の設置面積が格段に減少しました。
従来機種との寸法比較（ユニットタイプ）
超高速E-SXバスに対応
FRENIC-VGMは、PLC（MICREX-SXシリーズ：SPH3000MM）と超高速通信E-SXバスで接続することができます。超高速通信により、さらなる高速・高精度なモーション制御を必要とする装置への対応が可能です。

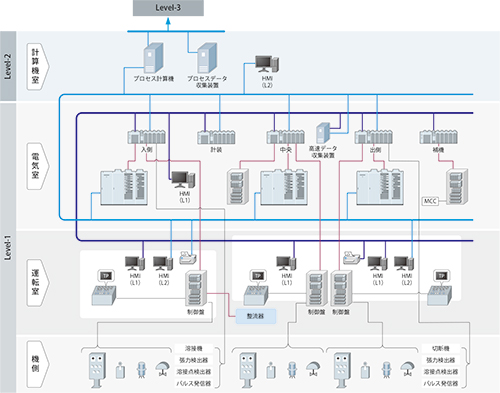

制御盤のシステムソリューション提案も可能
インバータ盤の他に、受電、HMI、 制御盤など含むトータルシステムソリュ―ションのご提案も可能です。
3レベルインバータの出力電圧
仕様
ユニット、スタック共通仕様
| 項目 |
ユニット仕様 |
スタック仕様 |
| 主回路方式 |
電圧型IGBT式正弦波PWMインバータ/ 直流配電によるマルチドライブ構成 |
| 出力電圧 |
三相AC400V |
| 過負荷耐量 |
150%、1min |
| 制御機能 |
運転停止 |
キー操作 |
タッチパネル（7セグメントLED、バックライト）、ローダ |
| 外部信号 |
接点入力、アナログ入力（±10DVC） |
| 伝送リンク運転 |
Ｔリンク、SXバス、E-SXバス、RPOFIBUS-DP |
| 通信速度 |
各種伝送リンク、外部信号、タッチパネル、ローダ |
| 運転状態信号 |
トランジスタ出力信号：運転中、速度到達、速度検出、過負荷予報、トルク制限中など
アナログ信号：モータ回転数、出力電圧、トルク、負荷率など |
| 拾い込み運転 |
回転中のモータをインバータ運転へ引き入れる 伝送（PLC）による有効/無効の切換えが可能〈SY0〉 |
| 瞬停時再始動 |
モータを停止させることなくインバータを再始動 |
| タッチパネル・ローダ |
設定項目、起動条件、故障原因表示、
リアルタイムトレース：長時間モニタ、グラフ表示、サンプリング時間 1ms～1s
ヒストリカルトレース：解析用短時間詳細データ、グラフ表示、サンプリング時間 50μs～1s
トレースバー：故障解析用（過去3回分） |
| チャージランプ |
インバータ本体に電源を供給している間点灯。制御電源のみでも点灯 |
| 保護機能 |
過電電圧保護 |
検出レベル：直流主回路820Vdc以上 |
| 不足電圧保護 |
直流中間電圧の電圧低下を検出してインバータ停止 |
| 過熱保護 |
インバータ内部、制御プリント板周辺の温度上昇を検出して保護 |
| 過電流保護 |
出力電流のピーク値が過電流動作レベルを超えた場合検出 |
| 地絡保護 |
インバータ出力回路の地絡を検出。地絡電流が大きい場合過電流保護機能が動作 |
| モータ保護 |
モータ加熱、始動渋滞、過速度、モータ過負荷、速度不一致 |
| 環境 |
使用環境 |
屋内(腐食性ガス、引火性ガス、じんあい、オイルミストのない一般環境) |
| 周囲温度 |
-10～＋50℃ |
-10～＋40℃ |
| 周囲湿度 |
5～95%RH（結露のないこと) |
| 冷却方式 |
強制風冷式 |
| 標高 |
1000m以下 |
| 振動 |
2m/s2以下（10～50Hzにて） |
1m/s2以下（10～50Hzにて） |
| 保存温度 |
-5～＋40℃ |
| 規格 |
EC指令（CEマーキング）、 EMC指令（EMCフィルタオプション）、UL、cUL（製品単体）安全機能STO、オプションカードにてSTO、SS1、SLS、SBCに対応 |
ユニット、スタック個別仕様
| 項目 |
ユニット仕様 |
スタック仕様 |
| ベクトル制御 |
設定分解能 |
速度設定 |
アナログ：最高速度の0.005％
デジタル：最高速度の0.005％ |
アナログ：最高速度の0.005％
デジタル：最高速度の0.005％ |
| トルク電流設定 |
定格トルクの0.01％ |
定格トルクの0.01％ |
| 制御精度 |
速度 |
アナログ：
最高速度の±0.1％［*1］
デジタル：
最高速度の±0.005％［*2］ |
アナログ：
最高速度の±0.1％［*1］
デジタル：
最高速度の±0.005％［*3］ |
| トルク |
定格トルクの±3％
（専用モータ時） |
定格トルクの±3％
（専用モータ時） |
| 制御応答速度 |
600Hz （*1） |
100Hz （*1） |
| 最高速度 |
インバータ出力周波数換算で800Hz |
インバータ出力周波数換算で150Hz |
| 速度制御範囲 |
基底速度1500 r/min＠PG
パルス 1024P/R
1：1500/1：6（定トルク領域：
定出力領域） |
基底速度1500 r/min＠PG
パルス 1024P/R
1：1500/1：6（定トルク領域：
定出力領域） |
| センサレスベクトル制御 |
設定分解能 |
速度設定 |
アナログ：最高速度の0.005％
デジタル：最高速度の0.005％ |
アナログ：最高速度の0.005％
デジタル：最高速度の0.005％ |
| トルク電流設定 |
定格トルクの0.01％ |
定格トルクの0.01％ |
| 制御精度 |
速度 |
アナログ：
最高速度の±0.1％［*1］
デジタル：
最高速度の±0.1％［*2］ |
アナログ：
最高速度の±0.1％［*1］
デジタル：
最高速度の±0.1％［*3］ |
| トルク |
定格トルクの±5％ |
定格トルクの±5％ |
| 制御応答速度 |
40Hz (*1) |
20Hz |
| 最高速度 |
インバータ出力周波数換算で500Hz |
インバータ出力周波数換算で120Hz |
| 速度制御範囲 |
基底速度1500r/min
1：250/1：4（定トルク領域：
定出力領域） |
基底速度1500r/min
1：250/1：4（定トルク領域：
定出力領域） |
| V/F制御 |
設定分解能 |
アナログ：
最高周波数の0.005％
デジタル：
最高周波数の0.005％ |
アナログ：
最高周波数の0.005％
デジタル：
最高周波数の0.005％ |
出力周波
数制御精度 |
アナログ：
最高出力周波数の±0.2％[*1］
デジタル：
最高出力周波数の±0.01％[*2］ |
アナログ：
最高出力周波数の±0.2％[*1］
デジタル：
最高出力周波数の±0.01％［*3］ |
| 最高周波数 |
500Hz |
150Hz |
| 制御範囲 |
0.2～500Hz
1：4（定トルク領域：定出力領域） |
0.2～500Hz
1：4（定トルク領域：定出力領域） |
-
温度制約：［*1］25±10℃、［*2］－10～50℃、［*3］－10～40℃（*1）キャリア周波数10kHzの最高値を示します。
-
-
キャリア周波数設定等の条件により、変動することがあります。
-
オプションカード
| 区分 |
カード名称 |
形式 |
| 伝送 |
デジタルカード |
PROFIBUS-DPインタフェースカード |
OPC-VG1-PDP |
| SXバスインタフェースカード |
OPC-VG1-SX |
| E-SXバスインタフェースカード |
OPC-VG1-ESX |
容量系列・形式
ユニットタイプ
| 容量系列 |
製品単体形式 |
| 3.7kW |
FRN3.7VG1-4ZVM |
| 5.5kW |
FRN5.5VG1-4ZVM |
| 7.5kW |
FRN7.5VG1-4ZVM |
| 11kW |
FRN11VG1-4ZVM |
| 15kW |
FRN15VG1-4ZVM |
| 18.5kW |
FRN18.5VG1-4ZVM |
| 22kW |
FRN22VG1-4ZVM |
スタックタイプ
| 容量系列 |
製品単体形式 |
| 30kW |
FRN30SVG1-4ZVM |
| 37kW |
FRN37SVG1-4ZVM |
| 45kW |
FRN45SVG1-4ZVM |
| 55kW |
FRN55SVG1-4ZVM |
| 75kW |
FRN75SVG1-4ZVM |
| 90kW |
FRN90SVG1-4ZVM |
| 110kW |
FRN110SVG1-4ZVM |
| 132kW |
FRN132SVG1-4ZVM |
| 160kW |
FRN160SVG1-4ZVM |
| 200kW |
FRN200SVG1-4ZVM |
| 220kW |
FRN220SVG1-4ZVM |
| 250kW |
FRN250SVG1-4ZVM |
| 280kW |
FRN280SVG1-4ZVM |
| 315kW |
FRN315SVG1-4ZVM |

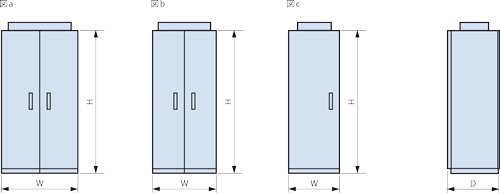

外形寸法
段積み タイプ盤（CEマーキング取得）
| |
収納容量（kW） |
最大収容数 |
W（mm） |
H（mm）＊1 |
D（mm） |
外形図 |
概算質量（kg） |
| ユニット盤 |
3.7 ～ 22 ＊2 |
12 |
1400 |
2300 |
650 |
図a |
1000 |
| スタック盤 |
30 ～ 110 |
3 |
800 |
2300 |
650 |
図b |
600 |
| 132 ～ 200 |
2 |
800 |
2300 |
650 |
図b |
700 |
| 220 ～ 315 |
1 |
800 |
2300 |
650 |
図b |
500 |
| 220 ～ 315 |
2 |
1200 |
2300 |
650 |
図c |
1000 |
-
＊1
-
天井ファンをのぞいた高さとなります。
-
＊2
-
ユニットは多段積みタイプとなります。
サブ組立タイプ盤
| |
収納容量（kW） |
最大収容数 |
W（mm） |
H（mm）＊1 |
D（mm） |
外形図 |
概算質量（kg） |
| ユニット盤 |
3.7 ～ 7.5 |
11 |
1200 |
2300 |
650 |
図a |
600 |
| 3.7 ～ 7.5 |
8 |
1000 |
2300 |
650 |
図b |
500 |
| 3.7 ～ 22 |
6 |
1200 |
2300 |
650 |
図a |
600 |
| スタック盤 |
30 ～ 110 |
3 |
800 |
2300 |
650 |
図b |
600 |
| 132 ～ 200 |
2 |
800 |
2300 |
650 |
図c |
600 |
| 220 ～ 315 |
1 |
800 |
2300 |
650 |
図c |
500 |
