プラント用ドライブ
直流配電方式インバータ FRENIC4400シリーズ

交流電動機制御装置

FRENIC4400の外観

直流配電方式インバータ FRENIC4400シリーズ

高精度・高性能を追求した 3レベルPＷＭインバータです。

特長

3レベルPWMインバータ

3レベルＰＷＭ制御により出力電圧をＡＣ850Ｖとして、単機定格容量2,100kVAを実現しました。 また3レベルインバータは出力高調波、トルク脈動の低減ができるため、電動機・機械側へ与える影響を減少できます。

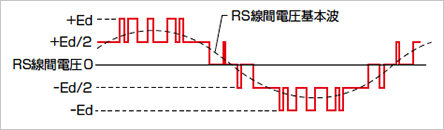

3レベルインバータの出力電圧

インバータの外形図

IGBTの採用

IGBT（絶縁ゲートバイポーラトランジスタ）を採用し、高速制御応答・低損失・インバータ制御回路のシンプル化を一層進めました。

電源側高調波電流低減

12相整流方式のダイオードコンバータの採用により、電源側高調波電流を低減できます。

電源力率≒１

PWMコンバータの適用も可能で、電源力率≒１を実現できます。

液晶ディスプレイ付きタッチパネル

盤面の液晶ディスプレイ(注)付きタッチパネルで設定・運転・監視・保守が操作可能です。液晶ディスプレイには各種データの表示に加えて、最下行にキー操作ガイダンスが表示され、操作が容易です。また、大型（LCD）ディスプレイタッチパネルの適用も可能です。（オプション）

注

和／英に切替可

充実したサポートツール（オプション）

チャート用アナログ出力、パソコンローダ、Webベースのリモート監視、高速データ収集システムなど、サポートツールも充実しています。

各種伝送接続に対応（オプション）

PLCなどの上位制御装置とは高速かつ省配線で接続できます。富士オリジナルのDライン、Tリンク、SXバスの他に、代表的なオープンバスの一つであるPROFIBUS-DPに対応しています。

豊富なプラント制御機能

これまでのプラント納入経験を生かし、プラント制御に有用な各種制御機能を搭載しています。

直流配電方式による高効率運転

力行エネルギーと回生エネルギーを共通直流母線を介して授受するため、プラントの高効率運転が実現できます。

インバータの仕様と外形寸法

共通仕様

形式 FRENIC4400VM6/FM6共通
主回路方式 電圧形IGBT式正弦波PWMインバータ
出力電圧 三相AC850V
過負荷耐量 150％1分間
制御電源 三相200/220V　−15〜＋10%
制御機能 運転・ 停止 キー操作 タッチパネル、LCD*、ローダ*
外部信号 接点入力、アナログ入力（±10V）
伝送リンク運転 Dライン/Tリンク*、SXバス*
PROFIBUS-DP*
接点入力 内蔵20点（14点選択可能X1～X14）
速度設定 各種伝送リンク、外部信号、タッチパネル、LCD*ローダ*キー操作
運転状態信号 ・リレー出力内蔵9点（6点選択可能Y1～Y6）
・トランジスタ出力内蔵3点（3点選択可能Y7～Y9）
・アナログ出力（内蔵4点＋外付け4点*）
拾い込み運転 回転中のモータをインバータ運転へ引き込む（SYO）
瞬時停電再始動 モータを停止させることなくインバータを再始動
タッチパネル 各定数設定、起動条件、制御データのデジタル表示、
故障原因表示、故障ポイントのデータ表示
LCD* 各定数設定、起動条件、制御データのデジタル表示、
故障原因表示、故障ポイントのデータ表示
ローダ* 設定項目、起動条件、制御データのデジタル表示、
故障原因表示、故障トレースデータ表示 注1）、チャート表示
アナログ出力 任意の制御データをアナログ出力可能
チャージランプ 主回路コンデンサに残留電圧がある場合に点灯
（DC25Ｖ以上）
保護 保護レベル ・以下の4レベルに細分化
重故障1、2 ： 即時トリップ
中故障 ： 設定タイマ後、急減速停止トリップ
軽故障1 ： 一旦停止後は再起動不可
軽故障2 ： 表示のみ
過電圧保護 直流主回路電圧がDC1580V以上で検出
不足電圧保護 直流中間電圧の電圧低下を検出してインバータを停止
過熱保護 インバータ内部の冷却体の温度を検出して保護
短絡保護 「過電流」で検出
過電流保護 出力電流のピーク値が過電流動作レベル（固定）を超えた場合に検出
地絡保護 コンバータ側地絡検出リレーが動作して検出、インバータ停止
モータ保護 ・電子サーマル機能と温度検出により保護
「過負荷」、「モータ過熱」、「始動渋滞」、「過速度」
環境 設置場所 屋内、腐食性ガス、引火性ガス、じんあい、
爆発性ガスのない一般環境
盤周囲温度 0〜＋40℃
周囲湿度 20〜90％RH（結露なきこと）
冷却方式 強制風冷式
標高 1000m以下
振動 4.9m/s2以下（10〜50Hzにて）
保存（周囲温度） −5〜＋40℃
その他 接地基準 専用Ａ種接地
準拠規格 JEC-2410（JIS、JEMなど）

注1

高速トレース：制御データを1msサンプリングで225点、過去4回分保存/表示。

低速トレース：制御データを200msサンプリングで225点、過去4回分保存/表示。

容量系列

容量〔kVA〕 690 1380 2100 2760 4200 4140 6300
構成（多重）* 単機 2多重 3多重
電流〔A〕 469 938 1443 938×2 1443×2 938×3 1443×3
過負荷耐量 150% 1分間
概略質量〔kg〕 1500 1500 3000 3000 6000 4500 9000

*

最大4多重まで製作可能です。

注

FM6（V/f制御）時は、単機での適用のみとなります。

外形寸法

インバータ盤（ダイオードコンバータ適用時）

インバータ盤：自立閉鎖形
塗装色：内面・外面ともJEM標準 マンセル5Y7/1（半つや）
